第三章给水排水管道系统水力计算基础本章内容：1、水头损失计算2、无压圆管的水力计算3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。
判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。
对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。

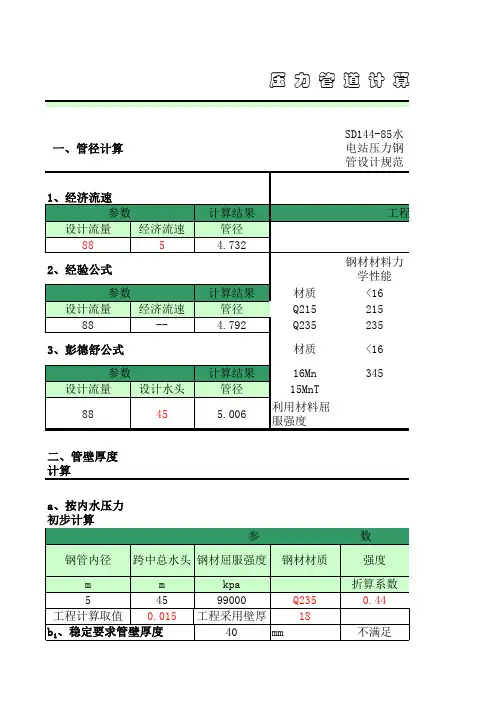

二、有压流与无压流水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。
水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。
从水流断面形式看，在给水排水管道中采用圆管最多三、恒定流与非恒定流给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。
四、均匀流与非均匀流液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。
从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。
对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。
均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。
对于非满管流或明渠流，只要长距离截面不变，也没有转弯或交汇时，也可以近似为均匀流，按沿程水头损失公式进行水力计算，对于短距离或特殊情况下的非均匀流动则运用水力学理论按缓流或急流计算。
中国建筑股份CHINA STATE CONSTRUCTION ENGRG.CORP.LTD十里铺城中村二期改造K5地块机电管道支吊架体系计算方案编制人：审核人：审批人：中建二局第三建筑工程XX2019年4月目录一、编制目的3二、编制原则3三、编制依据4四、管道布置分析4五、管道载荷分析及支架计算5六、管道承重支架受力分析及计算实例13K5商业地下室机电管道较多，为达到整体安装效果简洁美观、节省空间，根据设计要求及项目的实际情况选取适当的支吊架形式。
局部位置需要综合支架，为保证系统运行安全可靠，需从管线的具体布置及荷载要求方面进行分析，对机电支吊架的强度进行校核。
二、编制原则1、适用性：根据设计要求及工程的实际情况选用适合工程的支吊架形式，地下室商业局部位置需要设置综合支架，BIM图纸中已经有所体现，根据管道规格设计合理支架方案；2、安全性：计算选用的支架需合理，现场应严格按照方案实施，支架固定牢固，现场试验数据需准确；若管道型号过大，根据现场情况需请设计对结构承载力进行验证符合并签字；3、经济型：在考虑竖向支架时，首先考虑使用圆钢吊杆，在圆钢吊杆不满足承重要求时再考虑使用角钢、槽钢；4、美观性：保证所使用的支吊架成排成线，横平竖直，简单明了。
5、适用于综合排布的成排管道支吊架,其它形式支吊架参考图集《室管道支架及吊架图集》03S402以及各地方标准图集。
机电管道支吊架选用除尊照本计算书外，还应满足国家现行有关规、标准的规定。

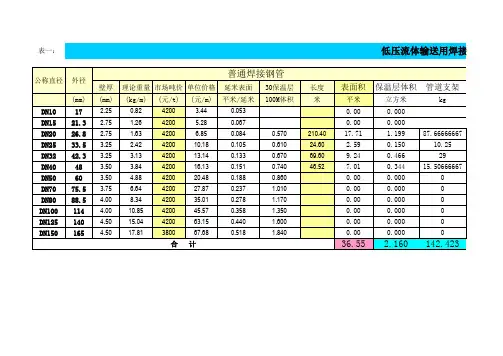

1、施工图纸2、《通风与空调工程施工质量验收规》（GB50243-2016）3、五金手册（电子版）4、《热轧型钢》（GB/T706-2008）5、《室管道支吊架》（05R417-1）6、《低压流体输送用焊接钢管》（GB/T3091-2008）7、《室管道支架及吊架图集》03S4028、《动力管道设计手册》（机械工业）9、《膨胀螺栓规格及性能》（-ZQ4763-2006）四、管道布置分析对管道进行合理的深化和布置是管道支吊架设计的前提条件。
第三章给水排水管道系统水力计算基础本章内容：1、水头损失计算2、无压圆管的水力计算3、水力等效简化本章难点：无压圆管的水力计算第一节基本概念一、管道内水流特征进行水力计算前首先要进行流态的判别。
判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。
对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。
二、有压流与无压流水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。
水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。
从水流断面形式看，在给水排水管道中采用圆管最多三、恒定流与非恒定流给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。
四、均匀流与非均匀流液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。
从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。
对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。
均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。
对于非满管流或明渠流，只要长距离截面不变，也没有转弯或交汇时，也可以近似为均匀流，按沿程水头损失公式进行水力计算，对于短距离或特殊情况下的非均匀流动则运用水力学理论按缓流或急流计算。

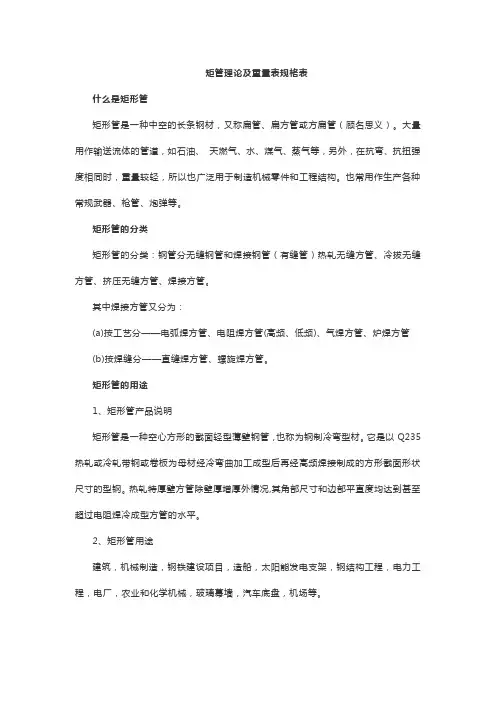

矩管理论及重量表规格表什么是矩形管矩形管是一种中空的长条钢材，又称扁管、扁方管或方扁管（顾名思义）。
