KV配电变压器安装标准化作业流程图及指导书

N Q:10KV配电变压器安装作业指导书（范本）配变名称：配变编号:编写：年月日审核：年月日批准：年月日作业负责人：_________________________湖北省电力公司1范围本作业指导书适用于湖北省电力公司系统县级供电单位（含代管、股份制）配网变压器安装作业。

2规范性引用文件下列文件中的条款通过在本指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括戡误的内容）或修订版均适用本作业指导书；然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本作业指导书。

DL 493-2001《农村安全用电规程》SDJ 8-79《电力设备接地设计技术规程》DL/477-2001《农村低压电气安全工作规程》DL/T499-2001《农村低压电力技术规程》3作业条件温度-40至+ 40摄氏度，在良好的天气进行，且空气相对湿度一般不高于80%。

4作业前的准备11绝缘棒根112液压钳把1 5作业流程图6作业程序及作业标准配电变压器应安装在负荷中心，保证供电半径380V小于0.5千米，220V小于1.5千米。

柱上配电变压器安装，其底座距地面不应小于2. 5米；露天落地安装的变压器四周应设置安全围栏，围栏高度不低于1.8米，栏条间净距不大于0. 1米，围栏距变压器的外廓净距不应小于0.8米，变压器底座基础应高出最大洪水位，但不低于0.3米；室内安装变压器应有良好的自然通风，变压器外廓距后、侧墙壁净距不应小于0.6米，与门0. 8 米。

引下线应采用耐气候型绝缘电线。

高、低压引线对地安全距离：高压：不小于3. 5米；低压：不小于2. 5米。

引下线间距离：高压：不小于300毫米；低压：不小于150毫米。

围栏外应装设醒目的安全警告牌。

配电变压器要有可靠的“三位一体”接地，其接地电阻100千伏安及以下小于或等于10欧，100千伏安以上小于或等于4欧，接地引线圆钢不小于①8毫米，扁铁不小于4x40毫米，中间不能有接头。

编制人：班组审核人：单位审核人：
学习好帮手
编号: 20211001 10千伏**线变压器台安装标准化作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局**线**变压器台安装工作。

作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3 内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容
12、作业指导书执行情况评估。

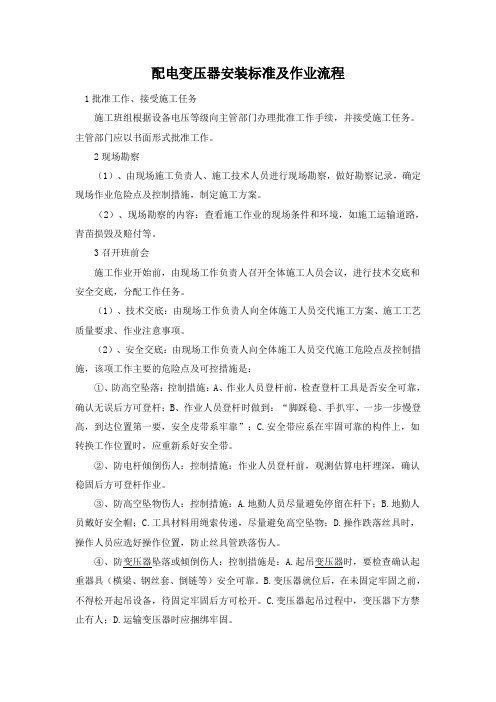

配电变压器安装标准及作业流程1批准工作、接受施工任务施工班组根据设备电压等级向主管部门办理批准工作手续，并接受施工任务。

主管部门应以书面形式批准工作。

2现场勘察（1）、由现场施工负责人、施工技术人员进行现场勘察，做好勘察记录，确定现场作业危险点及控制措施，制定施工方案。

（2）、现场勘察的内容：查看施工作业的现场条件和环境，如施工运输道路，青苗损毁及赔付等。

3召开班前会施工作业开始前，由现场工作负责人召开全体施工人员会议，进行技术交底和安全交底，分配工作任务。

（1）、技术交底：由现场工作负责人向全体施工人员交代施工方案、施工工艺质量要求、作业注意事项。

（2）、安全交底：由现场工作负责人向全体施工人员交代施工危险点及控制措施，该项工作主要的危险点及可控措施是：①、防高空坠落：控制措施：A、作业人员登杆前，检查登杆工具是否安全可靠，确认无误后方可登杆；B、作业人员登杆时做到：“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要，安全皮带系牢靠”；C.安全带应系在牢固可靠的构件上，如转换工作位置时，应重新系好安全带。

②、防电杆倾倒伤人：控制措施：作业人员登杆前，观测估算电杆埋深，确认稳固后方可登杆作业。

③、防高空坠物伤人：控制措施：A.地勤人员尽量避免停留在杆下；B.地勤人员戴好安全帽；C.工具材料用绳索传递，尽量避免高空坠物；D.操作跌落丝具时，操作人员应选好操作位置，防止丝具管跌落伤人。

④、防变压器坠落或倾倒伤人：控制措施是：A.起吊变压器时，要检查确认起重器具（横梁、钢丝套、倒链等）安全可靠。

B.变压器就位后，在未固定牢固之前，不得松开起吊设备，待固定牢固后方可松开。

C.变压器起吊过程中，变压器下方禁止有人；D.运输变压器时应捆绑牢固。

（3）、交代工作任务；进行人员分工，明确监护人的监护范围和被监护人及其安全责任等。

10KV 配电变压器安装标准化作业流程纲要图及指导书1 / 910 千伏 ** 线配电变压器台安装标准化作业流程图工作任务10 千伏变压器台安装组织人员进行现场勘探编写作业指导书、 作业指导卡填写工作票吊装变压器`一次引线、避雷器安装定位、挖坑作业指导书审批； 学习工作票审查安装高压引线安装变压器台 横担架二次线及低压 安装跌落开关箱安装安装接地极资料准备工用具准备现场工作实行班前会，人员分工工作票动工立杆组装金具 指挥吊车就位做好停 电验电安及敷设接地极装接地 线及其余现场安全举措变台挂牌 拆掉接地线及 清理现场其余安全举措完 工工作票结束，整理资料编制人： 班组审查人： 单位审查人：编号 :10 千伏 ** 线变压器台安装标准化作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年代日至年代日内蒙古东部电力有限企业- 呼伦贝尔电业局 -** 供电局 - 配电班1、范围本指导书合用于 ** 供电局 ** 线** 变压器台安装工作。

作业。

如采纳此外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件国家电网企业《电力安全工作规程（电力线路部分）》《电气装置安装工程35kV 及以下架空电力线路施工及查收规范》内蒙古东部电力有限企业《架空配电线路安装检修规程》内蒙古东部电力有限企业《中低压配电网建设与技术改造原则建议》3、人员分工1 2 3 4 5 6内容负责人工作人员署名作业负责人（监护人）专责监护人施工前备料人员（负责保留相关技术资料）变台上工作人员地面工作人员吊车司机4、资料排序号名称规格单位数目责任人1变压器台2电杆12m根3标准变台资料套4跌落开关组5氧化锌避雷器组6低压赔偿箱7接地极8电缆（或绝缘导线）9隔走开关10接地带5、工用具排序号名称规格1吊车2钢丝吊绳3运杆车4脚扣5安全带6绝缘杆7高压接地线8传达绳9验电器10KV10液压钳11铁锨12剪钳台套米组米单位数目责任人台个台付付根组根支套把把6、风险剖析及防备举措排序号辨别项目危险要素防备及控制举措责任人1高处坠物防备不测事故发1、现场人员一定戴好安伤人生, 高空坠物伤人 ,全帽。

安装配电变压器标准作业流程配电变压器是用来降低或升高电压的设备，被广泛应用于工业、农业、交通运输等领域。

正确安装配电变压器将会使其性能得到最大化发挥，同时也能够确保工作场所的安全性。

本文将介绍安装配电变压器的标准作业流程。

步骤一：准备工作首先需要进行的是准备工作，包括了以下几个方面：1.材料：检查所有需要用到的材料是否准备齐全，包括了变压器本身、电缆、接线端子、支架等等。

2.工具：准备好所有需要用到的工具，例如扳手、螺丝刀、千斤顶、手动葫芦、安全绳、跨接线等。

在准备工作完成后，就可以进行第二步：基础配置。

步骤二：基础配置在进行基础配置之前，需要维护一个“安装配电变压器记录表”，用于记录变压器的基本信息以及安装情况。

在进行基础配置时可以进行以下操作：1.根据变压器的安装位置和方向，调整变压器底座高度。

2.根据变压器负载大小，确定变压器的接线端子的规格。

3.根据现场负荷情况，选择变压器的载波和逆变器类型，设定其参数。

4.对变压器进行绝缘测试，确保变压器外壳上无裂纹和其他损伤，随后进行相序、接线、连接等必要的测试工作。

在进行基础配置后，即可开始进行变压器的实际安装。

步骤三：变压器安装变压器的安装应遵循以下标准作业流程：1.确定变压器安装的正确位置，将变压器放在支架上，使用千斤顶和手动葫芦固定变压器。

2.根据变压器的连接规则，切断电源，拆卸旧设备，然后安装新的变压器，最终接通电源。

3.对于较大的变压器安装，需要使用跨接线进行连接，必须严谨依据跨接线接线图进行连接。

4.接好连接器和电缆，进行接地和线路检查以及绝缘测试。

5.修改“安装配电变压器记录表”，记录变压器的相关信息。

在安装变压器时，应先检查元器件、螺纹、卡口等部位，保证拼装精度稳定无误，接着可以对氧化物进行处理，保证电缆变压器在运行过程中不受电压和高温的影响，随后对变压器进行合格验收。

在验收过程中，应注意检查连接性、线缆、钳口、焊接和接线的合法性。

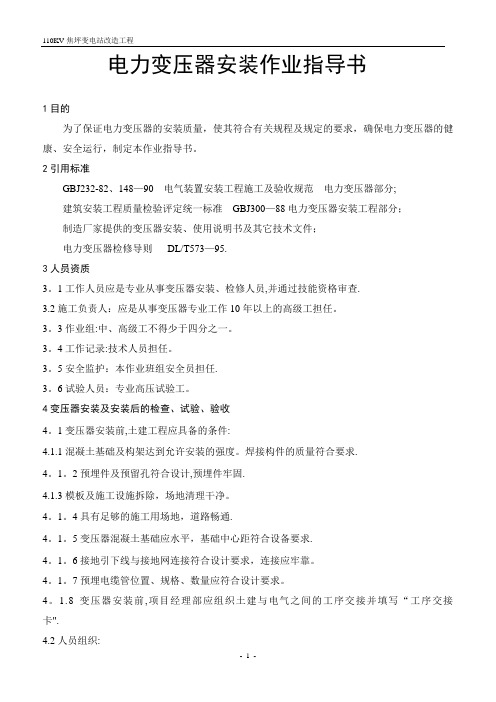

电力变压器安装作业指导书1目的为了保证电力变压器的安装质量，使其符合有关规程及规定的要求，确保电力变压器的健康、安全运行，制定本作业指导书。

2引用标准GBJ232-82、148—90 电气装置安装工程施工及验收规范电力变压器部分;建筑安装工程质量检验评定统一标准GBJ300—88电力变压器安装工程部分；制造厂家提供的变压器安装、使用说明书及其它技术文件；电力变压器检修导则DL/T573—95.3人员资质3。

1工作人员应是专业从事变压器安装、检修人员,并通过技能资格审查.3.2施工负责人：应是从事变压器专业工作10年以上的高级工担任。

3。

3作业组:中、高级工不得少于四分之一。

3。

4工作记录:技术人员担任。

3。

5安全监护：本作业班组安全员担任.3。

6试验人员：专业高压试验工。

4变压器安装及安装后的检查、试验、验收4。

1变压器安装前,土建工程应具备的条件:4.1.1混凝土基础及构架达到允许安装的强度。

焊接构件的质量符合要求.4。

1。

2预埋件及预留孔符合设计,预埋件牢固.4.1.3模板及施工设施拆除，场地清理干净。

4。

1。

4具有足够的施工用场地，道路畅通.4。

1。

5变压器混凝土基础应水平，基础中心距符合设备要求.4。

1。

6接地引下线与接地网连接符合设计要求，连接应牢靠。

4。

1。

7预埋电缆管位置、规格、数量应符合设计要求。

4。

1.8变压器安装前,项目经理部应组织土建与电气之间的工序交接并填写“工序交接卡".4.2人员组织:施工总负责人：技术负责人:质量安全员：安装人员:试验人员：工具保管员：44.44。

5施工方法及工艺要求4.5。

1安装工艺流程图变压器就位、变压器的安装从吊罩检查工作开始; 详见附录A。

4.5。

2吊芯检查:吊芯检查前应取得本地区可靠天气预报，选择无风、无雨，相对湿度小于75％的天气下进行工作。

4。

5。

2。

1钢丝绳选择：a吊点选择及起吊方法:吊点必须挂在上节油箱的专用吊钩上,不通话挂在其它处。

变压器更换及安装作业引导书1适用范围本引导书适用于6～10kV电力变压器的安装及更换作业。

2编制依据2.1《铁路电力管理规定》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2023]51号）。

2.3《高速铁路电力管理规定》（铁总运[2023]49号）。

2.4《杭州供电段高速铁路电力设备检修管理细则》。

2.5《杭州供电段高速铁路电力设备运行管理细则》。

2.6《杭州供电段普速铁路电力设备检修管理细则》。

2.7《杭州供电段普速铁路电力设备运行管理细则》。

3安全风险提示3.1风险识别3.1.1检修过程中，存在触电损害。

3.1.2检修过程中，存在高空坠落损害。

3.1.3检修过程中，存在机器具损害。

3.2管控措施3.2.1变压器停电时，首先认真核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“已接地”的标示牌。

3.2.2对于低压停电作业，应从各方面断开电源，将配电箱加锁。

没有配电箱时应取下熔断器。

严防低压返送电。

3.2.3用摇表测量变压器的绝缘电阻时，应由两个人进行，并从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必需将变压器高处与低处压侧对地放电，在测量中禁止任何人触及设备。

3.2.4安全员对进入现场人员的安全防护用品进行检查，确保人员正确佩戴安全帽。

3.2.5运输变压器时，使用垫木方式和大绳固定防止变压器在车上滑动，严禁人货混载。

3.2.6拆除、安装变压器时设专人指挥，有明确的信号，统一指挥，统一行动，防止变压器脱落砸伤人员，不得盲目蛮干。

3.2.7起重指挥人员必需持证上岗，变压器装卸起吊点选择要合适、绑扎坚固。

3.2.8施工区域做好围蔽及警示标志措施，防止外人误入工作区域。

3.2.9项目负责人对特种作业人员资质进行审核，确保特种作业人员资质符合要求。

3.2.10确认变压器输出电压、相位、相序无误后，方能向用户送电。

:
编号线变压器台安装标准化作业指导书千伏**10日编写：月年
日月审核：年
日月批准：年
工作负责人：作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局**线**变压器台安装工作。

作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其
格式、流程、原则不变。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
、风险分析及防范措施6．
7、开工
8、作业内容
、竣工9
束，线路没有遗留问题，可以恢复送电。

10、验收记录
11、验收总结
12、作业指导书执行情况评估。

10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。

5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。

5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。

5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。

5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。

5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。

5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。

6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。

6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。

6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。

6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。

7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。

7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。

7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。

7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。

8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。

8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。

在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。

必要时可在变压器下部1/3处的锁架上用葫芦牵引。

干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。

编号：Q/2013 220kV变电站#2主变本体及附件安装标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
供电公司变电检修室
1范围
本作业指导书适用于公司220kV变电站#2主变本体及附件安装。

2引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL408-1991电业安全工作规程（发电厂和变电所电气部分）
DL5009.3-1997电力建设安全工作规程（变电所部分）
GBJ147-1990电气装置安装工程:高压电器施工及验收规范
电安生[1994]227号电业安全工作规程（热力和机械）
DL/T573-1995电力变压器检修导则
DL/T572-1995电力变压器运行规程
GB/T13499-2002电力变压器应用导则
OSFPS-/220变压器安装使用说明书
DL/T596-1996电力设备预防性试验规程
3修前准备
3.1准备工作安排
3.2人员分工
4危险点分析
5安全措施
6作业程序及作业标准6.1检修内容和工艺标准
6.2作业结束
7验收记录
8作业指导书执行情况评估。
