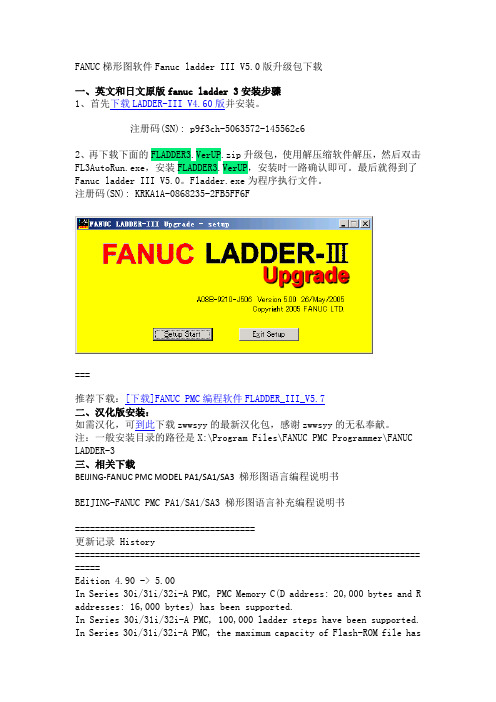

FANUC梯形图软件Fanuc ladder III V5.0版升级包下载一、英文和日文原版fanuc ladder 3安装步骤1、首先下载LADDER-III V4.60版并安装。
注册码(SN): p9f3ch-5063572-145562c62、再下载下面的FLADDER3.VerUP.zip升级包，使用解压缩软件解压，然后双击FL3AutoRun.exe，安装FLADDER3.VerUP，安装时一路确认即可。
最后就得到了Fanuc ladder III V5.0。
Fladder.exe为程序执行文件。
注册码(SN): KRKA1A-0868235-2FB5FF6F===推荐下载：[下载]FANUC PMC编程软件FLADDER_III_V5.7二、汉化版安装：如需汉化，可到此下载zwwsyy的最新汉化包，感谢zwwsyy的无私奉献。
注：一般安装目录的路径是X:\Program Files\FANUC PMC Programmer\FANUC LADDER-3三、相关下载BEIJING-FANUC PMC MODEL PA1/SA1/SA3 梯形图语言编程说明书BEIJING-FANUC PMC PA1/SA1/SA3 梯形图语言补充编程说明书====================================更新记录 History===================================================================== =====Edition 4.90 -> 5.00In Series 30i/31i/32i-A PMC, PMC Memory C(D address: 20,000 bytes and R addresses: 16,000 bytes) has been supported.In Series 30i/31i/32i-A PMC, 100,000 ladder steps have been supported. In Series 30i/31i/32i-A PMC, the maximum capacity of Flash-ROM file hasbeen expanded to 2 MBytesMultiple address replace function has been added.In Trace function of Series 30i/31i/32i-A PMC, the multi-path PMC funcion has been supported.The wheel function of mouse has been supported.The start number of the data table screen and the extra relay screen of PMC parameter was changed to 0.In Series 30i/31i/32i-A PMC, the condition of load/store of the PMC parameter was changed.In Series 30i/31i/32i-A PMC, the application error occurs by the compile of ladder program if some cases of password are set. This problem has been corrected.Edition 4.80 -> 4.90The setting of PMC address in 2nd path PMC of Series 30i/31i/32i-A to expand up to the same size as the PMC address in 1st path PMC has been supported.When the mnemonic file and the external symbol file are output, the zero suppression function of the PMC address is supported.When the mnemonic file is converted to the source file, the displayed initialization warning message has been improved.When the error occurs by converting the source of the subprogram, warning of "Subprogram (Pxx) was not created" is output to the log file. When the address without the symbol/comment/relay comment appears in the first line of the new pages, the line was not printed in the symbol list. This problem has been modified.Edition 4.70 -> 4.80- When the extended symbol and comment function was selected for Series 30i/31i/32i-A, the control character of net comment specified in configuration file(%%%F) was ineffective in source conversion. This problem has been modified.- In Series 30i/31i/32i-A PMC, the data table setting screen for the extra relay has been supported.- The "Cut & Paste" of the ladder diagram between the different models has been supported.- In mnemonic conversion function, each subprogram can be converted into a mnemonic file respectively.- The ladder program difference display function has been supported. - In series 30i/31i/32i-A, loading and storing of multi-language PMC message data have been supported.Edition 4.60 -> 4.70- In Series 30i/31i/32i-A PMC, the functional instruction PSGNL (SUB50) and PSGN2(SUB63) have been supported- In Series 30i/31i/32i-A PMC, the Compare instructions (21 kinds) of the functional instruction have been supported.- In Series 30i/31i/32i-A PMC, the Output function of the external symbol file has been supported.- The function to easily change the PMC type of ladder program is supported. - In the online monitor display of PMC-SB7, the elapsed time of functional instruction TMR/TMRB displays 0, and it does not increase. This problem has been modified.- In Series 30i/31i/32i-A PMC, the allocation data of I/O Unit-B is not converted to the source file. This problem has been modified.- When the data table of the DISP/COD/CODB instructions has 150 or more data, the program listing will not be displayed correctly if you change the mode to the online. This problem has been modified.- If the ladder is edited when the window of the "Search result list" is displayed, "Run Time Error" sometimes occurs. This problem has been modified。
FANUCLADDER-ⅢV8.7软件下载及安装步骤
FANUC LADDER-Ⅲ软件是FANUC数控系统专用的PMC编程系统软件，是PC（个人电脑）环境下运行的FANUC PMC顺序程序开发用的编程系统。
机床厂（MTB）通常采用FANUC LADDER-Ⅲ软件实现对PMC 程序的编辑、显示、输入/输出、监控、运行等功能，尤其是新机床的PMC程序的编制与调试更是如此。
通过这个平台根据机床具体控制需求编辑的梯形图程序就是PMC用户程序。
解压压缩包
1
打开V8.6软件文件夹
2
双击应用程序 FL3AutoRun.exe
点击'Start Setup'
3
启动安装
4
若安装的有低版本的会提示如下窗口
点击 [确定] 即可
点击English-->Next
5
点击Next 6
填写信息序列号
7
顺序点击
8
顺序点击“Next”“Yes”直到出现“Finish”
记住你安装的路径，
后面汉化时需要打开安装的路径
安装完成，打开软件
9
点击Windows“开始”菜单，找到应用程序，或找到的快捷方式。
双击，出现所示的首页界面。
中文汉化
10
复制文件夹
打开安装路径--粘贴11
复制替换原文件
重新启动软件12
FANUC LADDER-Ⅲ V8.7安装完毕，就可以开始编程了！
新增PMC Parameter Editor应用
13。

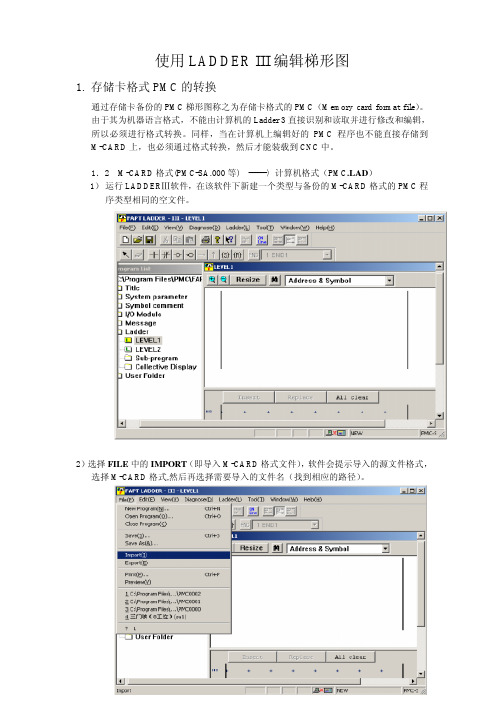

使用LADDER III编辑梯形图1. 存储卡格式PMC的转换通过存储卡备份的PMC梯形图称之为存储卡格式的PMC（Memory card format file）。
由于其为机器语言格式，不能由计算机的Ladder 3直接识别和读取并进行修改和编辑，所以必须进行格式转换。
同样，当在计算机上编辑好的PMC程序也不能直接存储到M-CARD上，也必须通过格式转换，然后才能装载到CNC中。
1．2 M-CARD格式(PMC-SA.000等)------〉计算机格式（D）1）运行LADDERⅢ软件，在该软件下新建一个类型与备份的M-CARD格式的PMC程序类型相同的空文件。
2）选择FILE中的IMPORT（即导入M-CARD格式文件），软件会提示导入的源文件格式，选择M-CARD格式,然后再选择需要导入的文件名（找到相应的路径）。
执行下一步找到要进行转换的M-CARD格式文件，按照软件提示的默认操作一步步执行即可将M-CARD格式的PMC程序转换成计算即可直接识别的.LAD格式文件，这样就可以在计算机上进行修改和编辑操作了。
1.2计算机格式（D）-----〉M-CARD格式当把计算机格式（D）的PMC转换成M-CARD格式的文件后，可以将其存储到M-CARD上，通过M-CARD装载到CNC中，而不用通过外部通讯工具（例如：RS-232-C或网线）进行传输。
1）在LADDERⅢ软件中打开要转换的PMC程序。
现在TOOL中选择COMPILE将该程序进行编译成机器语言，如果没有提示错误，则编译成功，如果提示有错误，要退出修改后重新编译，然后保存，再选择FILE中的EXPORT。
注意：如果要在梯形图中加密码，则在编译的选项中点击，再输入两遍密码就可以了。
2）在选择EXPORT后，软件提示选择输出的文件类型，选择M-CARD格式。
确定M-CARD格式后，选择下一步指定文件名，按照软件提示的默认操作即可得到转换了格式的PMC程序，注意该程序的图标是一个WINDOWS图标（即操作系统不能识别的文件格式，只有FANUC系统才能识别）。
fanuc ladder介绍在网上经常看到一些网友在找fanuc ladder的一些东西，比如说如何使用和安装、如何写fanuc的eprom、如何看eprom中的梯图。
这篇简介就是针对这些内容做一个介绍。
（注：plc在fanuc 系统常被称为pmc）由于fanuc 的各种配置对于不同的国家有所不同，发展的历史也比较长，以下内容仅供参考。
Fanuc PMC 编程软件，目前在电脑上共有三个版本，分别为 fapt ladder （俗称ladder1）、fapt ladder ii 、fapt ladder iii。
以前还有fanuc的专用编程机 fanuc p-e、fanuc p-g。
如下图所示：p-e 是文本编辑器，支持apt自动编程（apt编程是cam的前身，用语句编程）和fanuc pmc ladder 编程。
system p modle g 简称（p-g）是graphic图形的第一个字母，所以p- g 多了彩色和图形的功能。
fanuc p-e、p-g支持的数控系统有 fanuc 1，2，3，5，6，7，9，10，11，12。
本文只对电脑的三个版本做一简单介绍。
1. fapt ladder：（俗称 ladder 1）开机界面和版本号如下图所示：这是一个dos下工作的软件。
支持的fanuc pmc 如下图所示：这个版本的软件主要用于 fanuc 0 系统2. fapt ladder ii开机界面和版本号如下图所示：这个软件也是dos下工作的软件，支持的pmc如下：这个版本的如上图所见，主要用于fanuc power mate 0,15,16,18。
3. fapt ladder iii开机的界面的版本如下：这个软件在windows 下工作。
现在已经有了很多的version版本。
支持的pmc 如下：Ladder iii 目前支持所有的 i 系列系统。
A. DOS 版的 ladder 软件如何在 windows xp 中安装。
FAPT LADDER Ⅲ使用说明简述一．安装FAPT LADDER Ⅲ是FANUC公司I系列产品的梯形图编程软件，适用于0I-A,0I MATE B，0I-B，21i，18i，16i。
安装软件分为5个子目录，分别为d1,d2,d3,d4,d5。
安装时请按下列步骤：1．新建目录fapt3-2.0;2．将d1-d5子目录拷入fapt-2.0目录；3．双击打开d1子目录；4．双击setup.exe,开始安装；5．选择英语，确认；6．点下一步，在使用条例目录选择yes;7．填写name，company,点击next，点击yes;8．选择安装路径，点击next，点击next;9．点击next,点击yes;出现下画面：10．在path对话框中将d1改为d2,点击ok;11．同上步，将d2改为d3,点击ok；12．同上步，将d3改为d4,点击ok；13．同上步，将d4改为d5,点击ok；14．完成后，出现对话框15．点击确定，完成安装。
二．使用方法1．打开：双击桌面的fladder3图标。
2．打开已有的程序：使用打开，出现打开对话框，选择已有的梯形图双击，出现下画面：3．Title为梯图标题，可定义内容如下4．Symbol comment位地址定义画面，可增加，删除地址点击N,可以增加新地址点击望远镜图标，可以查找地址5．Message为报警信息编辑画面6．Ladder中分为两级level1为一级程序，主要处理急停等信号；level2为二级程序，为梯图主体。
画面分为两屏，白色区为梯图显示区，灰色区为梯图编辑区。
双击白色区中梯图，将会使其进入编辑区，改好后，通过Insert（插入），Replace(替换)使梯图返回显示区。
All clear将删除编辑区的全部内容。
编辑时如语句不完整，梯图为红色，完整后变为黑色，这是Insert键与Replace键才起作用。
7．按钮说明新建打开保存放大缩小重定大小查找地址与符号与非线圈线圈非直线向上置位复位功能块对应快捷键与(F5) 非(shift+F5) 线圈(F6) 线圈非(shift+F6)直线(F7) 向上(F8) 功能块(F9)8.编辑好的梯形图必须经过汇编（COMPILE）才能传入系统。
LADDER3与主机连接说明
点击SYSTEM键，向右扩展，出现----内嵌、PCMCIA卡，点击操作，CNC设置
电脑主机设置
梯图编辑完成后，保存。
（外部连接：电脑连接wifi，CNC与路由器用网线连接，（注：CNC路由器地址一定要和连接路由器相同。
））
点击电脑屏幕工具栏上方中的工具图标，打开后，进入通讯选项，在通讯对话框点击网络地址，再点击添加主机，然后输入要添加的主机IP地址，点击确定，
加，使用设备中出现要连接设备，点击对话框下部连接按钮，即可连接成功。
连接成功后也可在CNC上监控。
点击“SYSTEM”键，向右扩展，找到“PMCCNF”，点击进入，向右扩展，找到“在线”键，点击操作。
