铝合金挤压型材常见缺陷及其解决办法

铝合金常见缺陷铝合金型材以其良好的塑性、适中的热处理强度、良好的焊接性能以及阳极氧化处理后表面华丽的色泽等诸多优点而被广泛应用。

但在生产过程中经常会出现一些缺陷而致使产品质量低下，成品率降低，生产成本增加，效益下降，最终导致企业的市场竞争能力下降。

因此，从根源上着手解决铝合金挤压型材的缺陷问题是企业提高自身竞争力的一个重要方面。

笔者根据多年的铝型材生产实践，在此对铝合金挤压型材常见缺陷及其解决办法作一总结，和众多同行交流，以期相互促进。

1 划、擦、碰伤划伤、擦伤、碰伤是当型材从模孔流出以及在随后工序中与工具、设备等相接触时导致的表面损伤。

1．1 主要原因①铸锭表面附着有杂物或铸锭成分偏析。

铸锭表面存在大量偏析浮出物而铸锭又未进行均匀化处理或均匀化处理效果不好时，铸锭内存在一定数量的坚硬的金属颗粒，在挤压过程中金属流经工作带时，这些偏析浮出物或坚硬的金属颗粒附着在工作带表面或对工作带造成损伤，最终对型材表面造成划伤；②模具型腔或工作带上有杂物，模具工作带硬度较低，使工作带表面在挤压时受伤而划伤型材；③出料轨道或摆床上有裸露的金属或石墨条内有较硬的夹杂物，当其与型材接触时对型材表面造成划伤；④在叉料杆将型材从出料轨道上送到摆床上时，由于速度过快造成型材碰伤；⑤在摆床上人为拖动型材造成擦伤；⑥在运输过程中型材之间相互摩擦或挤压造成损伤。

1．2 解决办法①加强对铸锭质量的控制；②提高修模质量，模具定期氮化并严格执行氮化工艺；③用软质毛毡将型材与辅具隔离，尽量减少型材与辅具的接触损伤；④生产中要轻拿轻放，尽量避免随意拖动或翻动型材；⑤在料框中合理摆放型材，尽量避免相互摩擦。

2机械性能不合格2．1 主要原因①挤压时温度过低，挤压速度太慢，型材在挤压机的出口温度达不到固溶温度，起不到固溶强化作用；②型材出口处风机少，风量不够，导致冷却速度慢，不能使型材在最短的时间内降到200℃以下，使粗大的Mg2Si过早析出，从而使固溶相减少，影响了型材热处理后的机械性能；③铸锭成分不合格，铸锭中的Mg、Si含量达不到标准要求；④铸锭未均匀化处理，使铸锭组织中析出的Mg2Si相无法在挤压的较短时间内重新固溶，造成固溶不充分而影响了产品性能；⑤时效工艺不当、热风循环不畅或热电偶安装位置不正确，导致时效不充分或过时效。

铝型材十二大挤压不良分析与预防处理1铝铸锭与挤压裂纹铝铸锭在结晶过程凝固后,因铝铸锭形成的多种应力迭加超过铝铸锭本身抗拉强度引起铸锭内裂,导致挤压时裂纹扩展成为废品。

铝铸锭裂纹有两种：一是热裂纹一般沿晶开裂,开裂处发黑,已被氧化,裂纹成锯齿状,形状不规则；一是冷裂纹从晶内开裂,裂口未氧化,呈银色折线状发亮。

预防措施：科学合理和严格控制铝合金化学成分与杂质含量；避免铝液过热和在炉内停留过长时间；合理制订铸造工艺,准确控制铸造温度和铸造速度；铝液供流和冷却应均匀；防止和避免外来夹杂物掉人铸造铝液等措施,有效避免铝铸锭裂纹产生,为优质铝合金挤压制品创造先决条件。

挤压裂纹多发生铝制品棱角、尖角锐边或厚度较大的台阶附近产生的锯齿状开裂。

因铝合金不纯,杂质超标,热塑性差；坯料加热温度偏高,晶粒粗化,从而使金属破断抗力降低；控温仪表失灵,挤压温度偏高,挤压速度失控,突然加快,增大了挤压热塑性变形应力,接近模壁外层的金属因承受过大拉应力被撕裂为锯齿状或皮下裂纹；挤压热塑性变形不均,表层金属承受较大的摩擦力和附加拉应力：当瞬时应力超过金属抗拉强度时产生挤压裂纹,在外力作用下裂纹由表面向内扩展至断裂。

预防措施：加强铝合金材质检查,杂质含量超标和原始组织不合格不投产；生产中严格校验控温仪表,控温精度必须达到±15℃；针对不同牌号的铝合金坯料,制订相应的合理的加热温度,确保均匀加热；制订适合不同牌号铝合金的挤压速度和挤压变形量,使热塑性变形尽量均匀；改进模具结构设计,挤压件断面的棱角部位尽可能大些；试验表明,铝锭预先均匀退火<540℃～560℃,保温4—6h快冷>可降低挤压力15％～25％,提高挤压速度10％-15％,显著增加热塑性等上述措施,可有效防止和避免挤压裂纹的产生2气泡起皮因铝铸锭内部的气体和挤压过程中被卷人的空气,在挤压时与随后热处理时发生膨胀,致使表面鼓起形成的气泡起皮缺陷,失去商品表面美观和影响质量。

6063铝合金挤压型材觉缺陷及其解决方法6063铝合金型材以其良好的塑性、适中的热处理强度、良好的焊接性能以及阳极氧化处理后表面华丽的色泽等诸多优点而被广泛应用。

但在生产过程中经常会出现一些缺陷而致使产品质量低下,成品率降低,生产成本增加,效益下降,最终导致企业的市场竞争能力下降。

因此,从根源上着手解决6063铝合金挤压型材的缺陷问题是企业提高自身竞争力的一个重要方面。

笔者根据多年的铝型材生产实践,在此对6063铝合金挤压型材常见缺陷及其解决办法作一总结,和众多同行交流,以期相互促进。

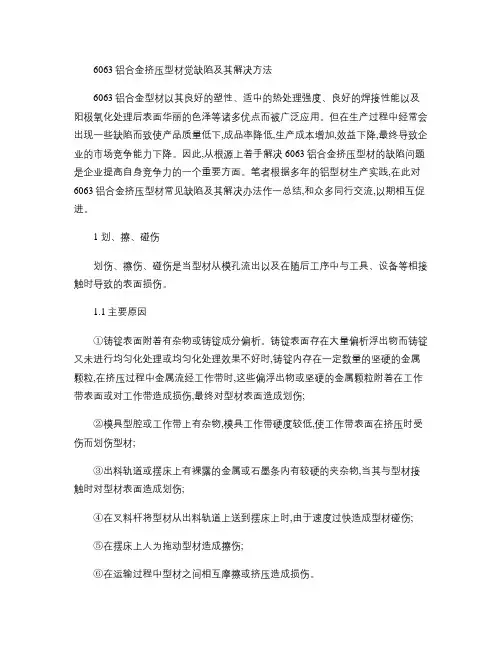

1 划、擦、碰伤划伤、擦伤、碰伤是当型材从模孔流出以及在随后工序中与工具、设备等相接触时导致的表面损伤。

1.1主要原因①铸锭表面附着有杂物或铸锭成分偏析。

铸锭表面存在大量偏析浮出物而铸锭又未进行均匀化处理或均匀化处理效果不好时,铸锭内存在一定数量的坚硬的金属颗粒,在挤压过程中金属流经工作带时,这些偏浮出物或坚硬的金属颗粒附着在工作带表面或对工作带造成损伤,最终对型材表面造成划伤;②模具型腔或工作带上有杂物,模具工作带硬度较低,使工作带表面在挤压时受伤而划伤型材;③出料轨道或摆床上有裸露的金属或石墨条内有较硬的夹杂物,当其与型材接触时对型材表面造成划伤;④在叉料杆将型材从出料轨道上送到摆床上时,由于速度过快造成型材碰伤;⑤在摆床上人为拖动型材造成擦伤;⑥在运输过程中型材之间相互摩擦或挤压造成损伤。

1.2解决办法①加强对铸锭质量的控制;②提高修模质量,模具定期氮化并严格执行氮化工艺;③用软质毛毡将型材与辅具隔离,尽量减少型材与辅具的接触损伤;④生产中要轻拿轻放,尽量避免随意拖动或翻动型材;⑤在料框中合理摆放型材,尽量避免相互摩擦。

2机械性能不合格2.1 主要原因①挤压时温度过低,挤压速度太慢,型材在挤压机的出口温度达不到固溶温度,起不到固溶强化作用;②型材出口处风机少,风量不够,导致冷却速度慢,不能使型材在最短的时间内降到20℃以下,使粗大的Mg2Si过早析出,从而使固溶相减少,影响了型材热处理后的机械性能;③铸锭成分不合格,铸锭中的Mg、Si含量达不到标准要求;④铸锭未均匀化处理,使铸锭组织中析出的Mg2Si相我法在挤压的较短时间内重新固溶,造成固溶不充分而影响了产品性能;⑤时效工艺不当、热风循环不畅或热电偶安装位置不正确,导致时效不充分或过时效。

6063铝合金挤压型材觉缺陷及其解决方法
1.毛刺：毛刺是挤压型材表面的突出物，会影响外观和触感。

毛刺的
主要原因是金属挤压时的不均匀变形和模具壁口的磨损。

解决方法包括增
加材料的充填比例，优化挤压工艺参数，增加模具壁口的滑移润滑剂等。

2.断裂：断裂是挤压型材在生产和使用过程中出现的一个严重问题。

断裂的原因可以是材料本身的强度不足、挤压工艺参数设置不当、模具设
计不合理等。

解决方法包括选择合适的6063铝合金型材，优化挤压工艺
参数，加强模具的冷却和加热控制等。

3.冷裂纹：冷裂纹是在挤压型材的表面或内部出现的长而细的裂纹。

冷裂纹的出现与材料的热处理过程和冷却速度不当有关。

解决方法包括优
化挤压工艺参数，控制冷却速度，合理设计材料的热处理过程等。

4.物理性能不稳定：6063铝合金挤压型材的物理性能，如硬度、抗
拉强度、延展性等，可能存在不稳定的情况。

这可能是由于挤压工艺中的
应力集中和不均匀变形导致的。

解决方法包括优化挤压工艺参数，增加冷
却控制，合理设计模具结构等。

5.起皮：起皮是指挤压型材表面出现的局部脱层现象，降低了型材的
使用寿命。

起皮的原因主要是模具的磨损和使用不当。

解决方法包括定期
检查和维护模具，增加模具的使用寿命，减少起皮现象的发生。

总之，6063铝合金挤压型材的觉缺陷可能会影响其质量和使用寿命。

通过合理选择材料、优化挤压工艺参数、改进模具设计和加强质量控制等
措施，可以有效地解决这些问题，提高挤压型材的质量和性能。

铝合金挤压缺陷分析及质量控制方法铝合金挤压是一种常见的金属加工方法，可以制造出各种形状复杂、尺寸准确的铝合金材料。

在挤压过程中，可能会出现一些缺陷，如裂纹、畸变、气泡等。

这些缺陷对最终产品的性能和质量产生重要影响。

因此，对铝合金挤压缺陷进行分析和质量控制非常重要。

首先，我们来分析一些铝合金挤压可能出现的缺陷：1.裂纹：裂纹是挤压过程中最常见的缺陷之一，可能是由于材料的拉伸、压缩或应力过大引起的。

裂纹通常位于材料的边缘或内部，严重影响材料的强度和耐久性。

2.畸变：挤压过程中，材料受到强烈的变形力，可能导致其形状发生畸变。

这可能是由于模具设计不当、材料不均匀或挤压温度过高等原因引起的。

畸变会影响产品的精度和外观质量。

3.气泡：在挤压过程中，可能会产生气泡，这通常与气体溶解度、挤压温度、模具设计等因素有关。

气泡会降低材料的强度和断裂韧性。

为了控制和避免上述铝合金挤压缺陷，可以采取以下质量控制方法：1.优化模具设计：合理的模具设计可以减少挤压过程中的应力集中和变形，降低裂纹和畸变的风险。

通过对挤压参数和材料性能的充分了解，可以设计出适合的模具几何形状和尺寸。

2.选择合适的挤压温度：挤压温度对铝合金挤压过程中的材料流动性和冷却速率具有重要影响。

选择适宜的挤压温度可以避免材料的过度损伤和缺陷的产生。

3.控制挤压速度：挤压速度对挤压过程中的应力分布和微观组织形成有影响。

过高的挤压速度可能引起过度的应力和快速冷却，增加裂纹和畸变的风险。

因此，需要控制挤压速度，使之适应材料的性质和模具的要求。

4.严格控制材料质量：合格的原材料是制造高质量铝合金挤压材料的基础。

需要严格遵守材料规格和标准，进行材料化学成分和物理性能的检测，确保材料的可靠性和稳定性。

5.加强挤压过程监控：挤压过程中需要不断监控挤压力、温度、速度等参数，及时反馈调整，并进行质量检验。

通过合理的挤压工艺和检测控制方法，可以最大限度地避免缺陷的出现。

以上是针对铝合金挤压缺陷的分析及质量控制方法的简要介绍。

铝合金挤压工序中的主要缺陷分析及质量控制方法1.剪切错位：剪切错位是指型材在挤压过程中金属流量差异引起的未能连接好，比如断裂、剪切外观等。

其原因可能是挤压机的夹杂物太多，挤压头设计不合理，挤压机调节不当等。

质量控制方法包括：挤压头设计要合理，挤压机及工艺参数设置要适当，挤压机设备应定期检查。

2.面蚀和表面瑕疵：铝合金挤压过程中，可能出现面蚀和表面瑕疵，比如气泡、黑点、斑纹等。

其原因可能是原料中含有杂质，型材表面未处理好，脱模剂过多等。

质量控制方法包括：选择高质量的原料，严格控制脱模剂的使用量，对挤压头和模具进行定期维护和清洁。

3.挤压头磨损：挤压头在长期使用过程中，会出现磨损，从而导致挤压出来的铝合金型材出现缺陷，比如形状不规则、尺寸不准确等。

其原因可能是挤压头及模具的材质不合适，挤压头与模具接触不均匀等。

质量控制方法包括：定期检查挤压头及模具的磨损情况，及时更换磨损严重的部件。

4.型材表面氧化：铝合金挤压后的型材表面容易发生氧化，影响了其美观度和耐腐蚀性。

其原因可能是挤压过程中未采取适当的防护措施，比如采用带油脂的挤压头。

质量控制方法包括：在挤压过程中采取适当的防护措施，比如清洁型材表面，使用抗氧化剂等。

5.尺寸偏差：铝合金挤压后的型材尺寸偏差可能会导致装配困难或无法达到设计要求。

其原因可能是挤压机设备及工艺参数设置不准确，挤压模具磨损严重等。

质量控制方法包括：严格控制挤压机及工艺参数设置，及时更换磨损的模具。

总之，铝合金挤压工序中的缺陷主要包括剪切错位、面蚀和表面瑕疵、挤压头磨损、型材表面氧化和尺寸偏差等。

通过选择合适的原料，合理设计挤压机及模具，严格控制工艺参数，及时维护和更换设备和模具等方式，可以有效地控制和消除这些缺陷，提高铝合金挤压工序的质量。

铝合金挤压型材的缺陷处理一、几种典型铝合金挤压表面缺陷成因分析(1) 2xxx系合金(2014 合金为例):2014合金挤压时形成的典型裂纹与轴线成45°角呈周期性分布。

经试验分析,裂纹区的材料组织过热十分明显,表层为粗大晶粒,而心部由再结晶组织转变为细晶粒组织;在晶界存在一个易熔金属的连续网络。

如果铸锭加热温度为475℃,而挤压速度较快,在挤压过程中温升超过71℃时,合金中的低熔点相就可能熔融,但这种熔融不是引起挤压型材出口温度为501℃(略低于2014 合金的共晶化合物的熔点)时观察到的表面裂纹的必要的先决条件。

由于在高温高速条件下挤压时,材料表面的温度剧增,而且大大高于心部温度,使屈服强度大为降低。

加之当金属从模孔流出瞬间,由于三向压应力状态改变而使材料的塑性大为损失,在这种较低的屈服强度与有限的塑性相结合条件上,模具工作带一面的摩擦拉应力最易引起产品表面拉裂。

(2)5xxx系合金(以5456合金为例):在5456合金挤压时也观察到了与2014合金挤压时相类似的裂纹。

裂纹与撕裂不会同时发生,看来它们是由不同的机理所引起的。

在λ<10的挤压型材的尾端也观察到了裂纹,这可能是挤压速度较快、温度较高引起相应的屈服强度降低所致。

在接近表面层的型材组织为粗晶粒和细晶粒混合物,细晶粒产生于材料的剪切带,而粗晶粒则产生于变形较小的铸锭背面。

当挤压过程接近结束时,这两种不同的组织同时受到挤压,因而在界面断裂。

(3)7xxx系合金(以7075合金为例):7075合金中存在一个低熔点S相,因而对热脆性特别敏感,而且最高挤压温度不得超过480℃。

当铸锭温度为460℃,挤压速度为7.8m/min时,7075合金型材表面由于严重初熔而引起冷杉树状缺陷。

在变形时,由于温升使挤压温度超过了480℃,从而使挤压型材产生了周期性裂纹。

(4)6xxx系合金(以6063合金为例):6063是一种最典型的挤压合金,也是用途最广泛的一种合金材料,主要用于电子、电器、家电、通讯、建筑、装修等工业部门,要求表面光洁美观,表面处理后色彩均匀。

铝型材十二大挤压不良分析与预防处理铝型材的挤压过程中，常常会出现一些不良问题，这些问题会对产品的质量和性能产生重要影响。

因此，对这些不良问题进行分析与预防处理是非常重要的。

本文将介绍铝型材挤压过程中的十二大不良问题，并提供相应的预防处理方法。

1.挤出力不良：挤出力不足会导致铝型材的形状和尺寸不准确。

预防方法包括：调整挤压机的工作参数，如提高挤出速度和温度；对模具进行适当的修整和保养。

2.皮肤破裂：皮肤破裂是指铝型材表面出现裂纹和剥落。

预防方法包括：控制挤压温度，避免过热和过快冷却；增加辅助挤压润滑剂的使用。

3.金属流动不良：金属流动不良会导致铝型材内部空隙和缺陷过大。

预防方法包括：适当增加挤出比例，提高挤压速度；调整挤压机的工作参数，如挤压温度和挤出力。

4.挤压后弯曲：挤压后弯曲是指铝型材挤压完毕后产生弯曲现象。

预防方法包括：加强模具支撑，增加挤压辅助力；调整挤压温度，避免过快冷却。

5.表面粗糙：表面粗糙会影响铝型材的美观度和耐腐蚀性。

预防方法包括：合理选用挤压润滑剂，减少摩擦和磨损；控制挤压速度，减少表面变形。

6.孔洞和气泡：孔洞和气泡会使铝型材的强度和硬度降低。

预防方法包括：控制挤压温度，避免过快冷却；加强挤压机和模具的清洁和维护。

7.挤压口裂缝：挤压口裂缝会导致铝型材的弯曲和变形。

预防方法包括：检查模具的倒角和圆角，避免锐角和尖角；增加挤压辅助力，确保金属充满模腔。

8.冷却速度过快：冷却速度过快会导致铝型材的内部应力过大。

预防方法包括：调整挤压温度和冷却方式；在挤压过程中适当降低冷却速度。

9.形状变形：形状变形会使铝型材无法满足设计要求。

预防方法包括：调整挤压温度和挤出力，确保金属充满模腔；增加模具支撑，防止变形和扭曲。

10.挤压速度不均匀：挤压速度不均匀会导致铝型材的一些部位变形或尺寸不准确。

预防方法包括：调整挤压机的工作参数，如挤压温度和挤出力；加强模具支撑，提高挤压精度。

11.金属死角：金属死角会导致铝型材中出现空隙和缺陷。

(液压英才网豆豆转载6063铝合金型材以其良好的塑性、适中的热处理强度、良好的焊接性能以及阳极氧化处理后表面华丽的色泽等诸多优点而被广泛应用。

但在生产过程中经常会出现一些缺陷而致使产品质量低下,成品率降低,生产成本增加,效益下降,最终导致企业的市场竞争能力下降。

因此,从根源上着手解决6063铝合金挤压型材的缺陷问题是企业提高自身竞争力的一个重要方面。

笔者根据多年的铝型材生产实践,在此对6063铝合金挤压型材常见缺陷及其解决办法作一总结,和众多同行交流,以期相互促进。

1划、擦、碰伤划伤、擦伤、碰伤是当型材从模孔流出以及在随后工序中与工具、设备等相接触时导致的表面损伤。

1.1主要原因①铸锭表面附着有杂物或铸锭成分偏析。

铸锭表面存在大量偏析浮出物而铸锭又未进行均匀化处理或均匀化处理效果不好时,铸锭内存在一定数量的坚硬的金属颗粒,在挤压过程中金属流经工作带时,这些偏析浮出物或坚硬的金属颗粒附着在工作带表面或对工作带造成损伤,最终对型材表面造成划伤;②模具型腔或工作带上有杂物,模具工作带硬度较低,使工作带表面在挤压时受伤而划伤型材;③出料轨道或摆床上有裸露的金属或石墨条内有较硬的夹杂物,当其与型材接触时对型材表面造成划伤;④在叉料杆将型材从出料轨道上送到摆床上时,由于速度过快造成型材碰伤;⑤在摆床上人为拖动型材造成擦伤;⑥在运输过程中型材之间相互摩擦或挤压造成损伤。

1.2解决办法①加强对铸锭质量的控制;②提高修模质量,模具定期氮化并严格执行氮化工艺;③用软质毛毡将型材与辅具隔离,尽量减少型材与辅具的接触损伤;④生产中要轻拿轻放,尽量避免随意拖动或翻动型材;⑤在料框中合理摆放型材,尽量避免相互摩擦。

2机械性能不合格:2.1主要原因①挤压时温度过低,挤压速度太慢,型材在挤压机的出口温度达不到固溶温度,起不到固溶强化作用;②型材出口处风机少,风量不够,导致冷却速度慢,不能使型材在最短的时间内降到200℃以下,使粗大的Mg2Si过早析出,从而使固溶相减少,影响了型材热处理后的机械性能③铸锭成分不合格,铸锭中的Mg、Si含量达不到标准要求;④铸锭未均匀化处理,使铸锭组织中析出的Mg2Si相无法在挤压的较短时间内重新固溶,造成固溶不充分而影响了产品性能;⑤时效工艺不当、热风循环不畅或热电偶安装位置不正确,导致时效不充分或过时效。
