设备润滑油(脂)选用参考表一、通用设备序号设备名称操作条件润滑部位选用油品备注1 蒸汽锅炉前后轴承N68机械油炉排变速箱轴承及链轮齿轮N46机械油2 YPL-3A圆盘式捞渣机前级传动N68机械油自循环油浸式润滑末级传动(圆盘式轴承)1#或2#钙钠基润滑脂定期压注脂润滑3 HL-250斗式提升机注油器传动及拉紧链轮轴承钙基润滑脂200小时涂抹拉紧螺栓钙基润滑脂500小时倾注减速机10#汽车机油6个月注油器电动机锂基润滑脂6个月4 引风机轴承钙、钠基润滑脂6个月5 罗茨-水环真空机组齿轮箱、前油箱1#真空泵油6 通风机轴承钙、钠基润滑脂6个月7 活塞式压缩机、制冷机最终排压3MPa以下汽缸压缩机油13号有十字头压缩机曲轴箱、十字头N68机械油氨压机汽缸冷冻机油(N22)氟里昂压缩机汽缸冷冻机油(HD-18)序号设备名称操作条件润滑部位选用油品备注7 活塞式压缩机、制冷机无十字头冷冻机曲轴箱同汽缸用油8 螺杆式压缩机轴承、联轴节、同步齿轮转子增速机汽轮机油22号9 摆线针轮减速机轴承、针齿销与套销与销套N46机械油10 电动(防爆)葫芦卷扬齿轮箱钙基润滑脂钢丝绳及卷筒钙基润滑脂吊钩推力轴承钙基润滑脂吊钩滑轮轴承钙基润滑脂卷筒轴承钙基润滑脂运行机构走轮轴承钙基润滑脂花键套11 W型真空泵中心架、活塞杆N32机械油12 清水泵及耐腐泵n>1500r.p.m 轴承N32机械油n<1500r.p.m 轴承N46机械油脂润滑轴承钙基润滑脂2G-2各种情况下齿轮、联轴器齿轮油HL-2013 齿轮减速机齿轮、轴承N46机械油蜗杆、蜗轮、轴承车用机油HQ-10序号设备名称操作条件润滑部位选用油品备注13 齿轮减速机脂润滑滚珠轴承钠基润滑脂ZN-214 深井泵主轴园周速度3m/s 主轴承机械油电机轴承钙基润滑油(2G-3)15 轴流通风顶n=190 r.p.m 蜗杆、蜗轮、轴承N46机械油16 多级离心泵n>1500r.p.m 轴承N32机械油n<1500r.p.m 轴承N46机械油脂润滑油泵轴承钠基润滑脂ZN-2脂润滑水泵轴承钙基润滑脂2G-217 桥(门)起重机减速机齿轮油冬齿轮、联轴器钙基润滑脂(2G-2)夏、冬滚动轴承钙基润滑脂滑动轴承冬锂基润滑脂ZL-2筒内齿轮盘夏18 V型真空泵曲轴箱机械油40号冬机械油60号夏汽缸、气阀油杯13号低压压缩机油偏心圈、气阀杆黄油序号设备名称操作条件润滑部位选用油品备注二、片剂设备1 一步制粒机液压系统N32机械油1 一步制粒机轴承钙基润滑脂(2G-2)2 混合制粒机传动减速机N32机械油轴承钙基润滑脂(2G-2)3 万能粉碎机(AB型)门盖铰链N32机械油HJ-20前盖拧紧螺栓N32机械油后座前后轴承钙、钠基润滑脂4 压片机转盘轴承机油3-5滴/分钟传动轴滚动轴承钙基润滑脂(2G-2) 1次/星期冲杆尾部及曲线导轨黄油适量5 颗粒机传动减速机N32机械油轴承钙基润滑脂(2G-2)6 胶囊灌装机传动减速机N32机械油轴承钙基润滑脂(2G-2)7 铝塑、铝铝泡罩包装机链条、链轮N32机械油1次/班序号设备名称操作条件润滑部位选用油品备注7 铝塑、铝铝泡罩包装机导柱、滑动轴承黄油1次/班减速机N32机械油8 热封包装机传动减速机N32机械油轴承钙基润滑脂(2G-2)9 糖衣机传动减速机N32机械油轴承钙基润滑脂(2G-2)10 包衣机传动减速机N32机械油轴承钙基润滑脂(2G-2)11 V型混合机减速箱齿轮油轴承黄油三、水针设备1 灌封机减速箱齿轮3#锭子油轴承钙基润滑脂(2G-2)2 甩水机轴端滚动轴承黄油3 YZ1/2安瓿印字机蜗轮蜗杆、齿轮N46机械油主轴、小连杆、推墨轮N32机械油序号设备名称操作条件润滑部位选用油品备注3 YZ1/2安瓿印字机凸轮副、推墨轮轴N32机械油链条、压轮、过桥齿轮、印字皮带压轮轴N32机械油四、粉针设备1 药瓶干燥机减速箱、链轮N32机械油轴承钙基润滑脂(2G-2)2 开合式自动轧盖机减速机N32机械油链轮、齿轮轴承座钙基润滑脂(2G-2)3 螺杆式粉针分装机各传动部位N46机械油1次/星期齿轮啮合处钙基润滑脂(2G-2) 1次/星期机头壳内含油轴承N46机械油1个月机头壳内齿轮钙基润滑脂1个月4 洗瓶机(XP-300) 蜗轮减速箱N32机械油压轨及刷子轴颈部N32机械油少量适中5 KGL-I型抗生素玻璃瓶轧盖机序号设备名称操作条件润滑部位选用油品备注五、原料设备1 SZ-1500型干燥混合机滚支滚动轴承复合钙基润滑脂传动齿轮齿面复合钙基润滑脂摆线减速机40号机械油2 3DI-320柱塞油泵油泵3#锭子油或30#机械油3个月油箱3#锭子油或30#机械油3个月3 板框压滤机液压系统N32液压油开式齿轮石墨钙基润滑脂丝杆、导向架钙、钠润滑脂4 带搅拌反应罐p<1.6MPa 中间轴承钙、钠润滑脂填料箱N46机械油5 高压釜p=5.5MPa、t<250℃填料箱汽缸油6 喷雾干燥机风机轴承、减速机见风机输送机、加料器轴钙、钠润滑脂7 柱塞泵曲轴箱车用机油轴承锂基润滑脂8 三足式离心机轴承钠基润滑脂序号设备名称操作条件润滑部位选用油品备注8 三足式离心机导向杆N32机械油六、中药设备1 切药机传动减速机N32机械油轴承钙基润滑脂(2G-2)。

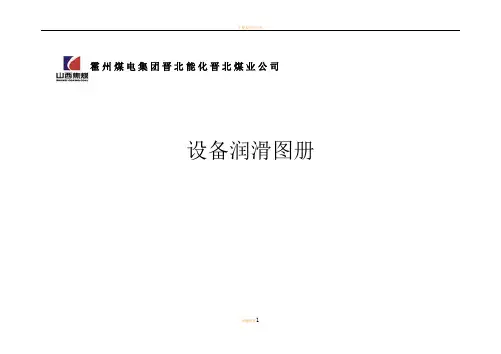

霍州煤电集团晋北能化晋北煤业公司设备润滑图册1为加强我公司设备润滑的管理工作,有效减少设备机件的磨损,降低损耗,延长设备的使用寿命,规范公司设备润滑操作细则及标准,确保设备的正常运行,我公司特制定本设备润滑图册,并实施设备润滑的五定要求,各单位按照要求严格执行。
1、定点:根据设备部位及润滑点,按规定进行加油,换油。
2、定量:本着符合需要,又能节约用油的原则,规定各设备润滑点的加油、换油定额。
3、定人:根据设备进行分工,专人管理操作,进行润滑工作。
4、定质:确定油脂标号,按照规定进行加油、换油。
5、定期:按照润滑周期及规定时间进行加油、换油。
各单位根据相应设备制定台账进行管理,未按要求执行的单位根据管理制度进行相应考核。
一、40T刮板机润滑图表23二、胶带机润滑图表4(1m、1.2m皮带机通用)5678008三、采煤机采煤机润滑注油点示意图采煤机润滑图表9101112四、工作溜子、转载溜子工作溜子、转载溜子润滑示意图工作溜子、转载溜子润滑表A FD13五、佳木斯综掘机141516EBZ160掘进机17六、天地煤机综掘机(160)181920七、单轨吊润滑图表1、DX80防爆蓄电池单轨吊212、IMM 120 TD型柴油机单轨吊22八、绞车润滑图表233、JSDB-25/JSDB-16双速多用绞车2425九、乳化液泵润滑图表26。

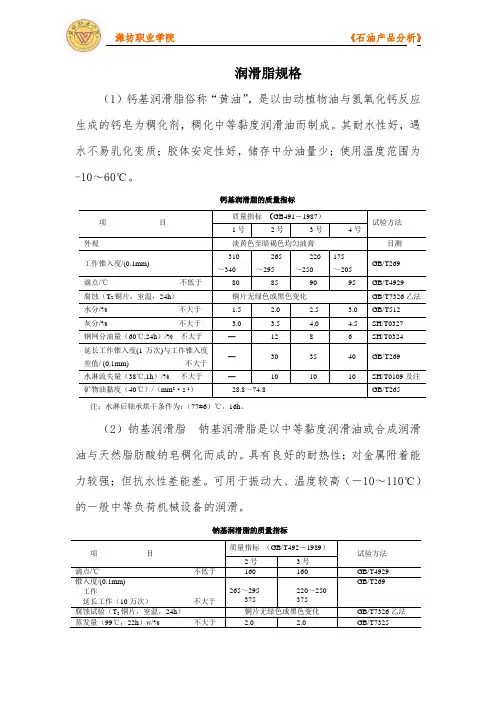

润滑脂规格(1)钙基润滑脂俗称“黄油”,是以由动植物油与氢氧化钙反应生成的钙皂为稠化剂,稠化中等黏度润滑油而制成。
其耐水性好,遇水不易乳化变质;胶体安定性好,储存中分油量少;使用温度范围为-10~60℃。
钙基润滑脂的质量指标项目质量指标(GB491-1987)试验方法1号2号3号4号外观淡黄色至暗褐色均匀油膏目测工作锥入度/(0.1mm)310~340265~295220~250175~205GB/T269滴点/℃不低于80 85 90 95 GB/T4929 腐蚀(T2铜片,室温,24h)铜片无绿色或黑色变化GB/T7326乙法水分/% 不大于 1.5 2.0 2.5 3.0 GB/T512 灰分/% 不大于 3.0 3.5 4.0 4.5 SH/T0327 钢网分油量(60℃,24h)/% 不大于—12 8 6 SH/T0324 延长工作锥入度(1万次)与工作锥入度差值/ (0.1mm) 不大于—30 35 40 GB/T269 水淋流失量(38℃,1h)/% 不大于—10 10 10 SH/T0109及注矿物油黏度(40℃)/(mm2·s-1)28.8~74.8 GB/T265注:水淋后轴承烘干条件为:(77±6)℃,16h。
(2)钠基润滑脂钠基润滑脂是以中等黏度润滑油或合成润滑油与天然脂肪酸钠皂稠化而成的。
具有良好的耐热性;对金属附着能力较强;但抗水性差能差。
可用于振动大、温度较高(-10~110℃)的一般中等负荷机械设备的润滑。
钠基润滑脂的质量指标项目质量指标(GB/T492-1989)试验方法2号3号滴点/℃不低于160 160 GB/T4929 锥入度/(0.1mm)工作延长工作(10万次)不大于265~295375220~250375GB/T269腐蚀试验(T2铜片,室温,24h)铜片无绿色或黑色变化GB/T7326乙法蒸发量(99℃,22h)w/% 不大于 2.0 2.0 GB/T7325(3)锂基润滑脂以天然脂肪酸锂皂稠化中等黏度润滑油或合成润滑油,并添加抗氧剂、防锈剂和极压剂而制成。
润滑油润滑油是用在各种类型机械上以减少摩擦,保护机械及加工件的液体润滑剂,主要起润滑、冷却、防锈、清洁、密封和缓冲等作用。
按来源分动、植物油,石油润滑油和合成润滑油三大类。
石油润滑油的用量占总用量97%以上,因此润滑油常指石油润滑油。
主要用于减少运动部件表面间的摩擦,同时对机器设备具有冷却、密封、防腐、防锈、绝缘、功率传送、清洗杂质等作用。
1)润滑油作用(1)冷却作用机械在运转时,如果一些摩擦部位得不到适当的润滑,就会产生干摩擦。
实践证明,干摩擦在短时间内产生的热量足以使金属熔化,造成机件的损坏甚至卡死。
因此必须对机械中的摩擦部位给予良好的润滑。
当润滑油流到摩擦部位后,就会粘附在摩擦表面上形成一层油膜,减少摩擦机件之间的阻力,而油膜的强度和韧性是发挥其润滑作用的关键。
(2)洗涤作用机械在工作中,会产生许多污物。
如吸入空气中带来的砂土、灰尘,积炭,润滑油氧化后生成的胶状物,机件间摩擦产生金属屑等等。
这些污物会附着在机件的摩擦表面上,如不清洗下来,就会加大机件的磨损。
因此,必须及时将这些污物清理,这个清洗过程是靠润滑油在机体内循环流动来完成的。
(3)密封作用例如;发动机的气缸与活塞、活塞环与环槽以及气门与气门座间均存在一定间隙,这样能保证各运动副之间不会卡滞。
但这些间隙可造成气缸密封不好,燃烧室漏气结果是降低气缸压力及发动机输出功率。
润滑油在这些间隙中形成的油膜,保证了气缸的密封性,保持气缸压力及发动机输出功率,并能阻止废气向下窜入曲轴箱。
防锈作用润滑油在机件表面形成的油膜,可以避免机件与水及酸性气体直接接触,防止产生腐蚀、锈蚀。
总结(1)减摩抗磨,降低摩擦阻力以节约能源,减少磨损以延长机械寿命,提高经济效益;(2)冷却,要求随时将摩擦热排出机外;(3)密封,要求防泄漏、防尘、防串气;(4)抗腐蚀防锈,要求保护摩擦表面不受油变质或外来侵蚀;(5)清净冲洗,要求把摩擦面积垢清洗排除;(6)应力分散缓冲,分散负荷和缓和冲击及减震;(7)动能传递,液压系统和遥控马达及摩擦无级变速等。
第三篇主要设备润滑图表第一章钻井设备润滑图表石油钻机是由许多机械设备组成的大型联合设备,可分成起升系统、传动系统、旋转钻进系统、泥浆净化系统等部分,其中提升系统主要有绞车、辅助绞车、辅助刹车、天车、游动滑车、大钩、水龙头、钢丝绳、井架底座等;传动系统主要包括柴油机、联动机、压风机、驱动电机、万向轴、减速箱、变矩器等;泥浆净化系统主要包括泥浆泵、振动筛、除泥器、除砂器、真空除气器、液气分离器、离心机、搅拌机等。
石油钻机常年在野外作业,日晒雨淋、工作环境比较恶劣,因此设备的维护保养工作非常重要,作为一名合格的钻井工人,必须弄懂并掌握这些设备的维护保养知识,在实际工作中会熟练操作,按五定规范要求对这些设备进行合理润滑。
普通钻井设备用油表ZL一2:2号锂基脂。
ZL一3:3号锂基脂。
电动钻机设备用油表JC14.5绞车润滑图JC14.5绞车润滑表注:1.序号1-(8)表示1个油箱润滑8个链轮。
2.润滑保养—般由现场操作工进行,油品更换根据具体情况而定。
3. 配套钻机大庆-130JC32、JC45、JC45J绞车润滑图JC32、JC45绞车润滑表2.稀油箱主要润滑链轮、链条、换档离合器,倒档齿轮等部位。
3. 配套钻机ZJ32、ZJ45190柴油机润滑系统图一、190柴油机采用的润滑型式为压力、飞溅润滑复合式,该系统主要由内燃机油泵、预供油泵、内燃机油滤清器、离心滤清器、各种调节阀类和润滑管路等部件组成。
构造如图1所示。
图1 190柴油机润滑系统图1—离心滤清器进油管 2—内燃机油泵支架 3—内燃机油泵 4—单向一调压阀 5—手动预供油泵 6—内燃机油冷却揩 7—内燃机油滤清器 8—主油道 9—增压器进油管 二、该系统的工作循环过程如图2所示。
内燃机油由油底壳进入内燃机油泵支架内腔后分两路,一路进入机体左侧的离心滤清器,经滤清后,流回到油底壳内另—路由机体右侧经单向调压阀进入内燃机油冷却器,冷却后的内燃机油又送入内燃机油滤清器内,经滤清、净化后进人上油道。
各类润滑油/脂的质量标准(1)车用润滑油:①按质量等级分:按API(美国石油协会)标准进行分级汽机油:SA、SB、SC、SD、SE、SF、SG、SH、SJ、SL、SMSA、SB、SC、SD已被淘汰国标目前没有SG及以上级别标准柴机油:CA、CB、CC、CD、CE、CF、CF-2、CF-4、CG-4、CI-4CA、CB已被淘汰国标目前没有CF及以上级别标准柴汽通用②按粘度级别分:按SAE(美国汽车工程师协会)标准进行分级,单级油和多级油单级油:SAE20、SAE30、SAE 40、SAE 50、SAE 60多级油:以SAE xWy表示x为低温粘度级,分别为0W、5W、10W、15W、20W、25W,数字越小,表明适应最低温度越低;Y分别为20、30、40、50、60,数字越大,粘度越大。
(2)车辆齿轮油:API:GL-3、GL-4、GL-5SAE:单级粘度:90、140多级粘度:75W90、80W90、85W90、85W140质量等级的选用。
中等速度和负荷比较苛刻的齿轮或螺旋齿轮选用普通车辆齿轮油,例如CA1091等车型的变速器和转向机选用普通车辆齿轮油;低速大扭矩或高速低扭矩下工作的齿轮及使用条件不太苛刻的准双曲线齿轮选用GL-4级,如BJ2022、EQ-1090E、EQ2090等车的变速器;高速冲击负荷、高速低扭矩和低速、高扭矩下工作的齿轮及使用条件缓和或苛刻的准双曲线齿轮选用GL-5级,如捷达、红旗、奥迪、夏利、上海桑塔纳、北京切诺基等车的变速器和主减速器。
某些重型工程车辆主传动器的齿轮为双曲线齿轮,齿面压力可达(200~400)104kPa,齿面滑动速度达8~10m/s以上,油温最高达120~130℃,同时接触压力也很高,这种车辆主传动器选用GL-5级齿轮油。
(3)自动传动液ATFi. GM标准:TextronⅡ、TextronⅢ、TextronⅥ化ii. FORD标准:Mercon-1、Mercon-2、Mercon-3iii. Allison标准:Allison-3、Allison-4、Allison-5iv. Caterpillar标准:To-2、To-3、To-4、我国未建立相应的规格标准(4)刹车油:更换期为1-2年汽车制动液又称刹车油,是用于汽车液压制动系统中传递压力的液体1、制动液应具备的性质(1)较高的沸点,较低的蒸发损失(2)适宜的高低温粘度,较好的润滑性(3)良好的低温流动性(4)对刹车系统中的各种金属部件有较好的保护作用(5)具有良好的橡胶适应性(6)具有良好的热安定些,化学稳定性和水解安定性(7)良好的混容性(8)吸潮性要低,沸点不易下降2、分类(1)按美国联邦机动车安全委员会FMV-SS NO.116分为DOT3 DOT4 DOT5(2)SAE标准分为:SAE J1703 SAE J1703。
CHINA 润滑油的分类和规格润滑油脂的分类一润滑油的分类润滑油是广泛应用于机械设备的液体润滑剂。
润滑油在金属表面上不仅能够减少摩擦、降低磨损,而且还能够不断地从摩擦表面上吸取热量,降低摩擦表面的温度,起到冷却作用,从而保持机械设备正常运转,减少故障和损坏,延长其使用寿命。
国际标准化组织(ISO)制定了ISO 6743/0润滑剂、工业润滑油及有关产品(L类)分类标准。
中国等效采用ISO 6743/0标准,制定了国家标准GB 7631。
润滑剂和有关产品(L类)的分类。
GB 7631.1根据应用场合将润滑剂和相应产品分为以下各组。
GB 7631.1润滑剂和有关产品(L类)的分类第1部分:总分组组别应用场合A 全损耗系统 Total loss systemsB 脱模 Mould releaseC 齿轮 GearsD 压缩机(包括冷冻机和真空泵) Compressor(including refrigeration and vacuum pumps)E 内燃机 Internal combustion engineF 主轴、轴承和离合器 Spindle bearings, bearings and associated clutchesG 导轨 SlidewaysH 液压系统 Hydraulic systemsM 金属加工 Metal workingN 电器绝缘 Electrical insulationP 风动工具 Pneumatic toolsQ 热传导 Heat transferR 暂时保护防腐蚀 Temporary protection against corrosionT 汽轮机 TurbinesU 热处理 Heat treatmentX 用润滑脂的场合 Application requiring greaseY 其他应用场合 Other applicationsZ 蒸汽气缸 Steam cylindersS 特殊润滑剂应用场合 Application of particular lubricantsGB 7631.2润滑剂和有关产品(L类)的分类第2部分:H组(液压系统)GB 7631.3润滑剂和有关产品(L类)的分类第3部分:E组(内燃机)GB 7631.4润滑剂和有关产品(L类)的分类第4部分:F组(主轴、轴承和有关离合器)GB 7631.5润滑剂和有关产品(L类)的分类第5部分:M组(金属加工)GB 7631.6润滑剂和有关产品(L类)的分类第6部分:R组(暂时保护防腐蚀)GB 7631.7润滑剂和有关产品(L类)的分类第7部分:C组(齿轮)GB 7631.8润滑剂和有关产品(L类)的分类第8部分:X组(润滑脂)GB 7631.9润滑剂和有关产品(L类)的分类第9部分:D组(压缩机)GB 7631.10润滑剂和有关产品(L类)的分类第10部分:T组(汽轮机)GB 7631.11润滑剂和有关产品(L类)的分类第11部分:G组(导轨)GB 7631.12润滑剂和有关产品(L类)的分类第12部分:Q组(热传导液)GB 7631.13润滑剂和有关产品(L类)的分类第13部分:A组(全损耗系统)二润滑脂的分类润滑脂是由一种(或多种)稠化剂和一种(或几种)润滑液体所组成的一种具有塑性的润滑剂。
油脂类一、润滑脂1、润滑脂分类名称命名标准:以润滑脂的基脂材料确定分类命名。
2、润滑脂具体类别名称:锂基润滑脂、钙基润滑脂、钠基润滑脂、铝基润滑脂3、润滑脂标准计量单位:公斤。
4、润滑脂名称描述标准:添加剂名称或润滑脂的特性(无则省略)+基脂材料名称+润滑脂。
例:(1)通用锂基润滑脂;(2)极压锂基润滑脂;(3)二硫化钼复合钙基润滑脂特性材料名称润滑脂特性材料名称润滑脂添加剂名称特性材料名称润滑脂5、润滑脂规格型号描述标准:润滑脂的等级编号例;通用锂基润滑脂3#等级编号二、润滑油1、润滑油分类名称命名标准:以润滑油的适用范围确定名称2、润滑油具体分类名称:全损耗系统用油(又称全损耗机械油)、齿轮油、压缩机油、锭子油、导轨油、液压油、柴油机油、汽油机油、汽轮机油。
3、润滑油标准计量单位:公斤;进口润滑油以体积计量的计量单位为升。
4、润滑油名称描述标准:4.1、全损耗系统用油:(1)名称描述标准:全损耗系统用油。
(2)规格型号描述标准:等级代号+粘度等级例:全损耗系统用油L-AN 100等级代号粘度等级4.2、齿轮油:(1)名称描述标准:工业闭式齿轮油(俗称负荷工业齿轮油)、工业开式齿轮油、车辆齿轮油。
(2)规格型号描述标准:分级代号+粘度等级例:工业闭式齿轮油L-CKC 150分级代号粘度等级注:工业闭式齿轮油的分级代号有的用老代号“N”表示,但不在标准中采纳。
(3)齿轮油图例:工业闭式齿轮油工业开式齿轮油车辆齿轮油4.3、液压油:(1)名称描述标准:将用于流体静压(液压传动)系统中的液压油和用于流体动压(液力传动)系统中的液力传动油统一命名为液压油、液力传动油两种。
(2)规格型号描述标准:分类代号+粘度等级例:液压油L-HM 46分类代号粘度等级L-HM32液压油L-HL 32液压油4.4、柴油机油:(1)名称描述标准:柴油机油。
(2)规格型号描述标准:分类代号+粘度等级例:柴油机油CC 40分类代号粘度等级(3)柴油机油常用分类及等级;注:柴油机油其它分类代号:CA,CB,CD-2,CE,CF-4,CG-4,CH-4,CI-4(4)柴油机油图例:4.5、汽油机油:(1)名称描述标准:汽油机油。
井工煤矿生产运输系统设备润滑油使用标准注:上表所列均为目前公司矿井生产主要设备类型,未能在表中名列的其他辅助设备,请参照设备制造厂家说明书中的要求进行润滑作业。
空气压缩机润滑油选用标准井工煤矿生产运输系统设备润滑维护作业标准一、设备润滑系统点检作业流程及点检项目1、确定点检作业人员:各区队技术员、设备操作工及维修工等设备包机人员;2、进行点检的工作人员穿戴整齐工装,戴安全帽和棉质手套;3、确定点检时间、点检线路及点检项目。
4、对点检线路和设备进行风险源辨识并加强防范;5、准备点检工具。
包括:扳手、改锥、内六方、糖量仪、吸管、洁净的棉布、白色滤纸及PH试纸;6、观察减速器透气孔是否堵塞,外表是否有渗漏油迹并及时查找和判断渗漏油的原因;7、减速器外壳温度是否正常,是否超出说明书上设备制造厂家限定的的最高运行温度;8、对于采用水冷散热的减速器,检查水管外部接头是否严密,冷却水压力是否正常;9、对于采用自然冷却的减速器,记录停机时设备温度降至井下室温所需的时间,若超过60分钟,须采取强制通风降温;10、观察减速器内外相通的螺栓及油窗周边是否有润滑油的渗漏现象;11、清除减速器游标尺螺栓附近杂物,抽出游标尺检查油位是否符合标准要求;12、清除减速器加油口周边杂物,打开加油口观察润滑油色泽、泡沫累积及气味是否正常;13、仔细查看减速器内是否有油泥及其他诸如岩尘、煤尘等杂质;14、检查乳化液泵箱上盖是否正常关闭,乳化液泵箱体内部及乳化液或浓缩物的配液是否清洁无杂物;15、检查乳化液泵箱进出液口的滤网是否完好、未堵塞;16、擦拭干净糖量仪器视孔及棱镜面板,用井下清水调试显示数值归零,检测配液浓度的显示数值是否符合标准要求;17、倾听乳化液泵及各部减速器电机运行噪音是否正常。
二、润滑油变质的简易鉴别方法1、油流观察法:取两只量杯,其中一个盛有待检查的润滑油,另一只空放在桌面上,将盛满润滑油的量杯举高离开桌面30-40厘米并倾斜,让润滑油慢慢流到空杯中,观察其流动情况,质量好的润滑油油流时应该是细长、均匀、连绵不断,若出现油流忽快忽慢,时而有大块流下,则说润滑油已变质。
电动机的润滑要求及用油电动机的润滑电动机的品种与规格大小众多,一般电动机的润滑剂选用取决于轴承类型、转数和温度、负荷等。
小型电动机常用滑动轴承,在轴承座内设有储油槽或油池采用甩油环和油链、甩油圈在轴套内使用润滑油循环润滑,也有用油绳润滑的,保持润滑油的耐用寿命为20000-4000H。
中型电动机多用滚动轴承(中内径25mm以上),使用润滑脂润滑,通常一次性装填润滑脂(轴承内装填约1/2脂,使用1年后再清洗更换)。
大型电机中可能使用滚动轴承或滑动轴承,两种润滑剂都可能使用,一般滑动轴承用油润滑,滚动轴承用脂润滑。
电动机的轴承温度一般应控制在65-80之间,合金滑动轴承最好低于65。
下表为电动机用油。
表电动机用油容量工作条件容量/KW100以下100-1000 1000以上高速1500-3000r/min 2号锂基脂、2号钙基脂,2号钙钠基脂2号锂基脂、2号钠基脂2号锂基脂、2号复合钙基脂中速1000-1500r/min 2号锂基脂、3号钙基脂、2号钙钠基脂3号锂基脂、3号钠基脂2号锂基脂、3号复合钙基脂低速 1000r/min 3号锂基脂、3号钙基脂、3号钙钠基脂3号锂基脂、3号钠基脂3号锂基脂、3号复合钙基脂高速1500-3000r/minL-HL32液压油L-HL32液压油L-HL46液压油中速1000-1500r/minL-HL32液压油L-HL46液压油L-HL46液压油低速 1000r/min以下L-HL46液压油L-HL68液压油L-HL68液压油润滑油脂选用原则1润滑油脂选用通则各种机械设备由于设计及工况不同,对润滑油脂提出不同的要求。
选用润滑油脂的基本要求如下,供用户参考。
1.1质量要求润滑的目的是为了减少摩擦、降低磨损。
润滑油润滑还可以带走摩擦产生的热量,从而降低摩擦表面的温度,起到冷却作用。
因此,必须根据机械设备的操作条件来选用不同质量要求的润滑油脂。
例如,对于不同压缩比的汽油发动机,就应该选用相应质量等级的汽油机油。
刮板输送机润滑规格及注油时间机型润滑部位加油数量润滑油牌号注油时间SGB-630型减速器打开减速器观察孔盖加油,直到渗出加油孔为止,重新装上观察孔盖从减速器下油位孔流出为止甘Q/SY8074-8318号双曲线齿轮油每日检查油面,不足时加油第一次使用200时后放油清洗重新加油。
以后每六个月(大约2200时左右必须更换新润滑油一次)。
齿轮联轴器取下保护罩将联轴器加油塞转到垂直地面位置。
取下两个加油塞加油直到油从另一个孔渗出为止。
再装好油塞和保护罩。
住满齿轮联轴器油腔ZL-3号锂基润滑脂每周检查,不足时加油。
边链链轮组件将链轮放置成一个加油塞垂直地面,再取下上面和与之成90°的两个油塞,从上油孔加油直至水平油孔流油为止,重新装上两个油塞,注意不使煤粉进入油孔内。
注至油水平孔流出为止50号机油每周检查油面,不足时应加油,每月放油一次,加新油。
中单<双>链轮组件在两测轴承座上的6个注油塞注入润滑脂,以润滑轴承轴承座空间的3/4约2.5升ZL-3锂基润滑脂每周检查,不足时加油在链轮和迷宫轴承盖的注油塞内注入润滑脂,以密封。
至迷宫槽内有新鲜脂溢出为止ZL-3锂基润滑脂每班一次.WORD完美格式.刮板输送机润滑规格及注油时间机型润滑部位加油数量润滑油牌号注油时间SGB420/30型SGB320/17型减速器油池淹没弧齿轮齿宽GB5903-86N460中负荷工业齿轮油每周检查注油每两个月更换一次减速器第四轴密封壳体充入迷宫腔空间3/4 ZBE36001-88中ZGN-2钙钠基润滑脂每周检查注油盲轴轴承充入轴承空间2/3 ZBE36001-88中ZGN-2钙钠基润滑脂每周检查注油煤两个月更换一次减速器第一轴挡环腔充入轴承腔空间2/3 GB7324-87中2号锂基润滑脂每周检查注油电动机轴承充入轴承腔空间2/3 GB7324-87中2号锂基润滑脂检查注油机尾轴承充入轴承腔空间2/3 ZBE36001-88Z中ZGN-2钙钠基润滑脂每周检查注油每两个月更换一次.WORD完美格式.转载机的润滑(按铺设60米考虑)机型润滑部位加油数量润滑油牌号注油时间SZB-730/75型电动机轴承轴承腔内的三分之二钙钠基润滑脂ZGN-2 检修注油减速器齿轮淹没弧齿轮齿宽150号工业齿轮油检查注油减速器第一轴承充入轴承腔空间2/3 锂基润滑脂ZL-3 每月注一次机头轴及盲轴轴承充入轴承腔空间2/3 锂基润滑脂ZL-3 每月注一次机尾轴轴承充入轴承腔空间2/3 150号工业齿轮油每月注一次机型润滑部位加油数量润滑油牌号注油时间破碳器XP-75型减速器齿轮淹没弧齿轮齿宽GB5903-86N460中负荷工业齿轮油每周检查注油每两个月更换一次减速器第四轴密封壳体充入迷宫腔空间3/4 ZBE36001-88中ZGN-2钙钠基润滑脂每周检查注油.WORD完美格式.减速器第一轴挡环腔充入轴承腔空间2/3 GB7324-87中2号锂基润滑脂每周检查注油电动机轴承充入轴承腔空间2/3 GB7324-87中2号锂基润滑脂检查注油其他轴承充入轴承腔空间2/3 GB7324-87中2号锂基润滑脂检查注油回柱绞车的润滑机型润滑部位加油数量润滑油牌号注油时间JH-14型减速器油面高度不大于蜗轮齿高度90号机械油运转2~4个月换一次内啮合齿轮涂油前必须擦去齿面污物Ⅲ号钙基润滑脂10~20天涂一次卷筒内滚动轴承充入轴承腔空间2/3Ⅲ号钙基润滑脂运转2~4个月调度绞车的润滑机型润滑部位加油数量润滑油牌号注油时间JD-2.5 JD-1.4型电动机端盖上的轴承、低速轴上的轴承充入轴承腔空间2/3 Ⅲ号钙基润滑脂每月注油四次.WORD完美格式.轴承支座端滑动轴承充入轴承腔空间2/3 30机油润滑24小时连续工作,三个月换油一次,每月检查两次其余传动部位2.5/10kg1.4/7kg2:1比例配制的Ⅲ号钙基润滑油油和24号汽缸油润滑24小时连续工作,三个月换油一次,每月检查两次无级绳绞车的润滑机型润滑部位加油数量润滑油牌号注油时间JWB2.5/1型主轴承及减速机的轴承充入轴承腔空间2/32:1比例配制的Ⅲ号钙基润滑油油和24号汽缸油润滑1~3天一次每季换一次开式传动齿轮以齿轮的三分之二注油为宜Ⅲ号钙基润滑脂1~3天一次每季换一次主提升绞车的润滑机型润滑部位加油数量润滑油牌号注油时间JK-2型减速器以淹没减速器一轴的三分之二注油为宜N20中极压齿轮油每天检查一次,每六个月更换一次.WORD完美格式.绞车轴承轴承腔的三分之二注油为宜锂基润滑油每星期注油一次,每三个月更换一次液压站不低于油标尺+20 100号抗磨液压油每天检查一次,缺油就补,每六个月更换一次深度指示器螺旋杆看见螺旋杆有一层薄油钙基润滑油每周注油一次检查注油深度指示器油箱油箱腔内的三分之二N20中极压齿轮油每周检查一次,每15天注油一次胶带输送机润滑表机型润滑部位加油数量润滑油牌号注油时间DSJ65/15/40SSJ800/2×40 DSJ800/40/2×40 DSJ1000/125/2×125减速器加到大伞齿轮的三分之一处22号双曲线齿轮油每周检查油位每六个月换油一次液力联轴器水或难燃液每班检查一次传动滚筒充入轴承腔空间2/3 钙钠基润滑脂每周注油一次每三个月换油一次滚筒内轴承充入轴承腔空间2/3 钙钠基润滑脂每周注油一次每三个月换油一次张紧绞车减速器淹没矶齿轮的三分之一20号齿轮油每十五天检查注油每十二个月换油一次.WORD完美格式.张紧绞车及卷带轴各轴承充入轴承腔空间2/3 钙钠基润滑脂每周注油一次每三个月换油一次钢丝绳导向轮50号以上机油每十五天涂油一次传动齿轮有一层薄油为宜石墨钙基润滑脂或二硫化铝润滑脂每周注油一次每三个月换油一次带式输送机润滑表机型润滑部位加油数量润滑油牌号注油时间DTL120/120/2×250型减速器淹没伞齿轮1/3 460号工业用齿轮油每周检查油位每六个月换油一次传动滚筒内轴承充入轴承腔空间2/3 钙钠基润滑脂每周注油一次每三个月换油一次电动机轴承充入轴承腔空间2/3 一号工业锂基润滑脂每月注油一次托辊轴承充入轴承腔空间2/3 托辊专用锂基润滑脂检修更换.WORD完美格式.电动滚筒润滑表机型润滑部位数量润滑油牌号注油时间YDB型减速齿轮滚筒半径的1/3 N46机械油首次换油1个月,以后每6个月换次轴承轴承室空腔的2/3 NLGI-3锂基润滑脂每6个月补充一次新油脂采煤机润滑表机型润滑部位加油数量润滑油牌号注油时间MG160/375-W MG150型摇臂摇臂平放时加油到中心平面M220极压工业齿轮油每周检查一次根据实际情况更换新油,每班开机时观察油标的油位行走传动箱加油到减速箱中心平面M220极压工业齿轮油每周检查一次根据实际情况更换新油,每班开机时观察油标的油位齿轮传动箱加油至齿轮箱中心平面N100抗磨液压油每周检查一次根据实际情况更换新油,每班开机时观察油标的油位.WORD完美格式.泵箱油池加油至油标上限N100抗磨液压油每周检查一次根据实际情况更换新油,每班开机时观察油标的油位摇臂和调高油缸铰接销轴适量ZL-1通用锂基润滑油每个月检查一次,并注油一次行走轮轴承适量ZL-1通用锂基润滑油每个月检查一次,并注油一次摇臂与牵引箱铰接销轴适量ZL-1通用锂基润滑油每个月检查一次,并注油一次电机轴承适量二硫化钼复合钙基3#锂基脂检查时更换新油EBZ200H掘进机润滑表机型润滑部位油量(L)润滑油牌号注油时间EBZ200H型油箱600 抗磨液压油N68 2000小时或6个月(补加减少量)截割臂 4.5 润滑油N320重负荷工业齿轮油2000小时或6个月(分解时)截割减速机37 润滑油N320重负荷工业齿轮油2000小时或6个月(补加减少量)张紧轮 1.6 润滑油N320重负荷工业齿轮油2000小时或6个月(分解时)铲板驱动装置 2 润滑油N320重负荷工业齿轮油2000小时或6个月(分解时)行走驱动装置适量N220重负荷工业齿轮油.WORD完美格式.截割头升降油缸销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)截割电机适量锂基润滑脂ZL-3 3000小时或6个月(补加减少量)电机罩销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)回转轴承适量锂基润滑脂ZL-3 1次/每日(用黄油枪)截割头回转油缸销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)后支承连接销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)后支承油缸连接销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)第二运输机连接销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)第二运输机回转连接销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)铲板从动轮装置适量锂基润滑脂ZL-3 1次/每日(用黄油枪)铲板油缸销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)铲板销轴适量锂基润滑脂ZL-3 1次/每日(用黄油枪)侧支撑适量锂基润滑脂ZL-3 6个月(补加减少量)第一运输机驱动装置适量锂基润滑脂ZL-3 1次/每日(用黄油枪)EBZ50TY掘进机润滑表机型润滑部位数量润滑油牌号注油时间EBZ50TY型悬臂段 1 3#通用锂基润滑脂(GB7324) 2次/周截割减速器 1 N320中负荷工业齿轮油(GB5903) 更换1次/半年所有油缸销轴16 3#通用锂基润滑脂(GB7324) 1次/日.WORD完美格式.截割升降销轴2×1 3#通用锂基润滑脂(GB7324) 1次/日改向链轮组 1 N68机械油(GB443) 1次/月装载驱动装置2×2 N68机械油(GB443) 1次/周铲板升降销轴2×1 3#通用锂基润滑脂(GB7324) 1次/日导向张紧装置2×2 N68机械油(GB443) 1次/月油泵齿轮箱2×2 N100中负荷工业齿轮油(GB5903) 更换1次/3月行走减速器2×1 N320中负荷工业齿轮油(GB5903) 更换1次/半年后支撑腿升降销轴 1 3#通用锂基润滑脂(GB7324) 1次/日刮板输送机驱动装置 2 3#通用锂基润滑脂(GB7324) 1次/周回转台 6 3#通用锂基润滑脂(GB7324) 1次/周矿用防爆柴油机钢轮普轨机车润滑表机型润滑部位数量润滑油牌号注油时间Ccg3.0/600Y柴油机 2.8kg20·C以上 40号机油20·C以下 20号或30号机油每班检查注油3000公里更换机油空气滤清器0.25kg液压系统L-HM46#油或L-HM68#油每班检查注油不足时加油.WORD完美格式.车轮轴承充入轴承腔空间2/33#通用锂基润滑脂(GB7324)每班检查每周一次.WORD完美格式.。
