耐压试验台操作方法

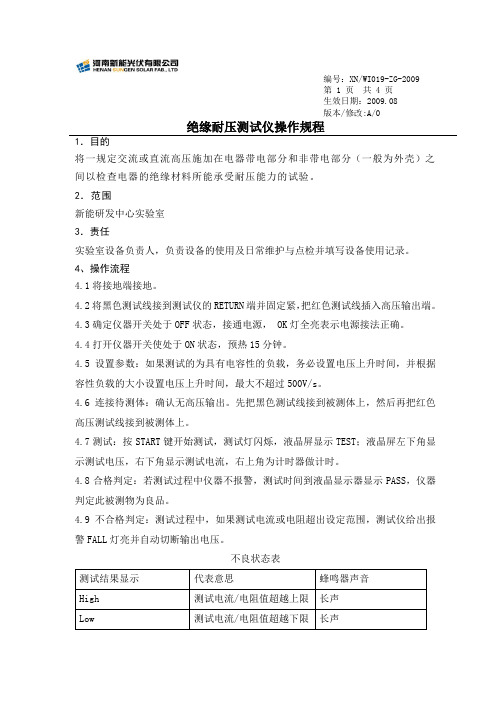

编号：XN/WI019-ZG-2009第 1 页共 4 页生效日期：2009.08版本/修改:A/0绝缘耐压测试仪操作规程1．目的将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。

2．范围新能研发中心实验室3．责任实验室设备负责人，负责设备的使用及日常维护与点检并填写设备使用记录。

4、操作流程4.1将接地端接地。

4.2将黑色测试线接到测试仪的RETURN端并固定紧，把红色测试线插入高压输出端。

4.3确定仪器开关处于OFF状态，接通电源， OK灯全亮表示电源接法正确。

4.4打开仪器开关使处于ON状态，预热15分钟。

4.5设置参数：如果测试的为具有电容性的负载，务必设置电压上升时间，并根据容性负载的大小设置电压上升时间，最大不超过500V/s。

4.6连接待测体：确认无高压输出。

先把黑色测试线接到被测体上，然后再把红色高压测试线接到被测体上。

4.7测试：按START键开始测试，测试灯闪烁，液晶屏显示TEST；液晶屏左下角显示测试电压，右下角显示测试电流，右上角为计时器做计时。

4.8合格判定：若测试过程中仪器不报警，测试时间到液晶显示器显示PASS，仪器判定此被测物为良品。

4.9不合格判定：测试过程中，如果测试电流或电阻超出设定范围，测试仪给出报警FALL灯亮并自动切断输出电压。

不良状态表编号：XN/WI019-ZG-2009第 2 页共 4 页4.10测试完确认：测试完不要立即触摸被测试体。

确认测试灯不闪烁，显示器测试电压不跳动，没有高压输出。

将黑色和红色测试线从绝缘耐压测试仪上取下并短路5分钟，释放被测体上面积累的电荷。

4.11从被测体上取下测试线。

4.12关机：关掉仪器开关使处于OFF状态，拔掉电源线。

5．注意事项5.1工作台位置要选在一般人员非必经的场所，使非工作人员远离工作台。

高压测试时必须标明“危险！正在高压测试，非工作人员请勿靠近”。

工频耐压试验台操作规程
一.适用范围:
YDJ-3(YDJ-3II-S)工频耐压试验仪是一种可移动式的实验设备。

试验电压，泄露电源均为数字显示，用来检验电机绕组，电器元件。

电气材料等的抗电强度及漏电情况，适用于中小型电机、高压电机、低压电机等产品的检测。

二.操作程序:
1.首先检查电源线，地线和耐压仪两根输出线（一红一黑）的接线应正确可靠。

2.操作者必须踏在橡皮绝缘垫上工作。

3.将耐压试验仪两根引出线中一根红色引出线缠于夹子夹住有绕组定子铁心引出线三根短接
线（三根头或三根尾）。

而另一根黑色引出线缠于夹子夹住有绕组定子铁心上压圈或扣片接地。

4.预先设定好试验时间为30秒（连续），以及报警电流为100mA。

5.将电源开关按在“ON”位置上（开关指示灯亮）。

6.开始试验时，按启动按钮。

7.转动调压器转盘，使电压上升到试验电压为2260V。

假若被试的有绕组定子铁心，无报警
声，说明被试验试品合格;如果有绕组定子铁心的绕组击穿，指示灯亮并伴有报警声，说明该被试品不合格。

此时如需要重新试验，请按复位按钮，否则报警声不断，高压无法启动，不能检测。

三.耐压仪自校:
为了安全操作，操作者每天上班时，首先应对耐压仪进行自校，切勿忘。

自校程序:
先将耐压仪的两根引出线缠于夹子以后，转动调压器，转盘使指针至零位，启动高压，调节调压器使电压慢慢上升至高压报警，切断电源，自校完毕，耐压仪自校后方可进行正常检验。

四.本规程技术指标符合CB755-2000.CB14711-2006标准。

生产车间
2012.08.01。

工频交流耐压试验装置使用说明1. 引言大家好，今天咱们来聊聊一个让人又爱又恨的家伙——工频交流耐压试验装置。

别看名字长得吓人，这玩意儿其实就是用来测试电气设备耐压能力的。

简单来说，就是看电气设备能不能在高电压下“顶住压力”，不然可能会“暴走”。

所以，今天我们就来详细掰扯掰扯，怎么用这个装置，怎么保证你的设备在压力下依旧能“稳如泰山”。

2. 装置简介2.1 装置外观首先，你得认识一下咱们的主角。

工频交流耐压试验装置一般是个大块头，看起来有点像个巨型的电饭煲。

它的外观设计大多是严肃的，但千万别被它的外表吓到，实际上，它的工作原理非常简单。

它有一台高压变压器，可以把普通的电压“放大”，让电流流到你的设备上，测试它能不能耐得住高电压的“暴风雨”。

2.2 主要部件说到主要部件，我们得从“心脏”说起——高压变压器。

这个东西就是“顶梁柱”，它负责把电压“放大”。

接着是控制面板，它就像是“指挥官”，你可以通过它设定电压大小、测试时间等等。

还有绝缘装置，那可真是“稳如磐石”，保护你的人身安全。

3. 使用步骤3.1 准备工作使用之前的准备工作可是重中之重。

首先，你要确保设备和装置都放置在干燥通风的地方，避免潮湿环境对它们造成影响。

然后，你需要检查所有的电缆和连接线，确保它们都“毫无瑕疵”，不然你可能会“引火烧身”。

还有，别忘了戴上绝缘手套和安全鞋，这可是“安全生产”的基本要求。

3.2 操作步骤操作起来也别太紧张，跟着步骤来就行。

首先，启动电源开关，这时变压器会开始“运转”。

接着，通过控制面板设定好测试电压和时间，然后慢慢提高电压到设定值。

等到测试时间到达，你就可以“松一口气”了。

最后，记得在测试结束后，把电源关掉，确保装置完全停机，再进行任何操作。

整个过程就像是“步步高升”，按部就班来，安全又高效。

4. 注意事项使用工频交流耐压试验装置时，可得注意几点。

一是一定要确保操作环境的安全，电气设备的高电压可不是闹着玩的。

耐压测试仪运行检查规程测试仪操作规程耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。

其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。

程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。

选择耐压仪的2个指标：zui大输出电压值及zui大报警电流值的数值。

一、目的为正确进行耐压测试仪的功能自检，保证检查结果的正确和有效。

二、耐压测试仪操作步骤1、使用前先将仪器外壳接地，确保接地良好牢靠。

2、插好插头，给耐压测试仪输入电源，将高压输出线和输入低端线悬空安全放好。

3、耐压测试仪运行检查方法：使用一个的标准电阻值300K的电阻，高压输出线和输入低端线夹住300K的电阻的俩端；（1）将试验电压调整到小于1400V，电流设定5mA,按住“启动”按钮，仪器无报警证明仪器良好。

（2）将试验电压调整到大于1600V,电流设定5mA，按住“启动”按钮，仪器发出报警证明仪器良好。

三、耐压测试仪注意事项：1、高压测试仪为高压输出装置，使用时确定要注意安全，操作人员要戴好绝缘手套，检验台和地面上要求铺放绝缘垫，测试过程中绝不可用手触摸被测物体，离开时确定要切断主电源。

2、每天在正式测试前后必需对耐压测试仪进行功能检查，并做好检查结果记录。

3、发觉仪器不正常，应立刻维护和修理保养。

4、维护和修理好后，对两次之间检测的产品进行追溯重检。

接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。

3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。

4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

医用耐压测试仪操作规程《医用耐压测试仪操作规程》一、测试仪器准备1. 确保测试仪器处于正常工作状态，如电源连接稳定，显示屏清晰，按钮灵活可用等。

2. 检查测试仪器的机械部件和电缆连接，确保无损坏或断裂。

如有异常情况，应及时进行维修或更换。

二、测试前准备1. 将测试仪器连接到待测设备的电源插座，并将待测设备接入测试仪器。

2. 检查电源线路，确保接入稳定，没有短路或接触不良。

三、测试操作1. 打开测试仪器电源，并等待其自检完成。

2. 设置测试参数，包括耐压测试的电压值、测试时间等。

3. 将待测设备接入测试仪器，并密切关注显示屏上的测试数据。

4. 在测试过程中，严格按照相关操作规程，确保安全操作。

一旦发现异常情况，应立即停止测试，并进行必要的检查和处理。

5. 测试结束后，断开待测设备和测试仪器的连接，并关闭测试仪器电源。

四、测试记录与报告1. 将测试结果记录在相关记录表格中，包括测试设备信息、测试参数、测试结果等。

2. 如测试结果合格，应按规定保存测试记录并填写相关报告。

如测试结果不合格，应及时向有关部门报告并进行相应处理。

五、仪器保养和维护1. 定期对测试仪器进行保养和维护，确保其长期稳定可靠运行。

2. 注意定期对测试仪器进行校准和检定，保证测试结果的准确性和可靠性。

六、其他事项1. 在使用测试仪器时，应时刻关注设备的安全性能，确保操作过程安全可靠。

2. 对于不熟悉的测试仪器操作，应事先进行培训和指导。

通过以上操作规程的执行，能够有效保障医用设备的质量和安全性能，对提升医疗设备的安全标准起到了重要作用。

耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。

2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。

3. 准备好待测试的设备或产品，并确保其符合安全操作规范。

二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。

2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。

3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。

三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。

2. 打开测试仪器的电源，按照设定的参数进行测试操作。

3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。

四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。

2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。

3. 将测试结果记录并保存，作为设备安全性评估的依据。

五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。

2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。

3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。

六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。

2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。

3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。

以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。

4-10-1选择开关切至绝缘试验位置，此时绝缘指示灯会亮。
4-10-2将POWER开关打开。
4-10-3将测试线正、负短路，调整2ERO使MAGOHMS表归零即可测试。
4-10-4此段为直流DC500V电压输出，测试0～250MΩ阻值或DC1000V0～500MΩ。
4-10-5当高压测试棒引线离开被测物时，就回复待测试状态。
2-2绝缘试验：
2-2-1试验电压：DC500V/1000V。
2-2-2绝缘电阻：0～500MΩ。
2-2-3精确度：±3%满刻度。
三、作业前准备：
3-1检查仪器、仪表外观以及高压测试棒与引线是否破皮。
3-2电源总开关切至开之前，确认高压调整钮须在反时针最小的位置，即“0”位置。
四、操作程序：
4-1电源线插入仪器所需的电压插座上（AC220V）。
4-6-6以自动操作，每一动作终了时，轻按高压测试棒上的开关一次，就回复于试验状态。
4-7实行耐压试验中，如耐压不良时就会自动停止，同时不良指示灯会亮，表示不良之蜂鸣器会响，以示警报。
4-8出现不良时，轻按重设钮，就会回复待验状态。
4-9高压测试棒上的开关与面板上测试钮是相同功能：控制高压输出。
4-10绝缘试验
4-6耐压试验
4-6-1选择开关切在耐压实验位置，此时耐压指示灯会亮。
4-6-2设定试验所需电压。
4-6-3按下高压测试棒开关钮一次，慢慢地调整高压调整钮至被测物所需的试验电压。
4-6-4按下重设开关钮暂时切断高压输出。
4-6-5然后把高压测试棒引线接至被测物，接着按下高压测试棒的开关钮一次进行试验。
日 常 保 养 项 目
1
外观擦拭干净
2
高压测试棒与引线是否破损

耐压试验安全操作规程（12篇范文）【第1篇】耐压试验安全操作规程1.所有试验工作人员在进行试验工作之前,必须穿戴好规定的防护用品,否则不准工作。

2.所有电缆的全部电气试验,要放在指定的试验场内进行。

不准在试验场外、跨场、或接临时线路试验。

3.所有安全指示系统:门开关、电铃、信号灯等,必须保持灵敏。

失灵时要及时修复。

4.试验工作人员在试场内进行工作时,首先断电,试场门应始终开着。

门上应挂"试验场所带电,严禁入内"的警示牌。

5.试场金属隔栏,电气设备外壳及保护装置均要牢固接地。

其接地电阻不大于相应标准的规定。

6.所有电气设备,操作台部位地坪上,必须铺有绝缘橡皮垫,以防触电。

7.进行耐压试验的场地遮栏上应有"高压危险"等警示牌。

试验工作人员在进入试场工作之前必须注意高压信号灯,信号灯亮时不准进入试场。

8.在剥电缆两端头护层(麻被、钢带、铅皮)时,要防止所用工具(刀、钳、剪)及钢带铅皮等将人碰伤。

剥下之废料要及时清理出试场。

9.电缆耐压试验时剥开电缆两端头护层的长度,以满足试验要求为准,不宜过长。

不要损伤接近铅皮处的总绝缘。

10.确信接线无错、漏、试场上无人得知清场信号后,由主试人员关门通知方可送电。

11.送电试验后,须等1~2分钟后,试验设备无击穿、放电等现象再离开。

12.进行试验前,必须详细检验试验设备、仪器和其它测量线路是否正常良好,调压器在零位。

13.高压隔离开关,除试验时不得合闸,试验完毕必须断开,并经组长检查无误。

14.在全部耐压试验过程中,试验人员不准擅离工作岗位。

要注意试场周围的安全警戒,防止有人误入试场。

15.耐压试验结束,立即断开电源开关,发出电压试验解除电信号(电铃、电喇叭)。

16.试验过程中,随时掌握被试品和试验设备、仪器的运转情况,发现问题,立即停止试验,问题解决后再继续试验。

17.试验过程中须进入试场改换接线时,在断电后必须首先用具有电阻的放电棒,将被试电缆全面对地放电,使静电消失,并验明无电。

合格判定
测试电阻值不超过规定允许值（测量值不低于1000Ω/V），判定绝缘性能合格。
测试过程及方法
操作前检查
在测试前，首先应对兆欧表进行检查：
（1）外观检查：兆欧表由直流发电机和指示计两部分组成。发电机部分要检查三个接线端子应完好，手柄正常，摇动手柄感到有手沉感；指示计部分要检查表针正常无扭曲，表盘刻度清晰，水平方向摆动时兆欧表指针随之摆动无障碍，表盘玻璃完好。

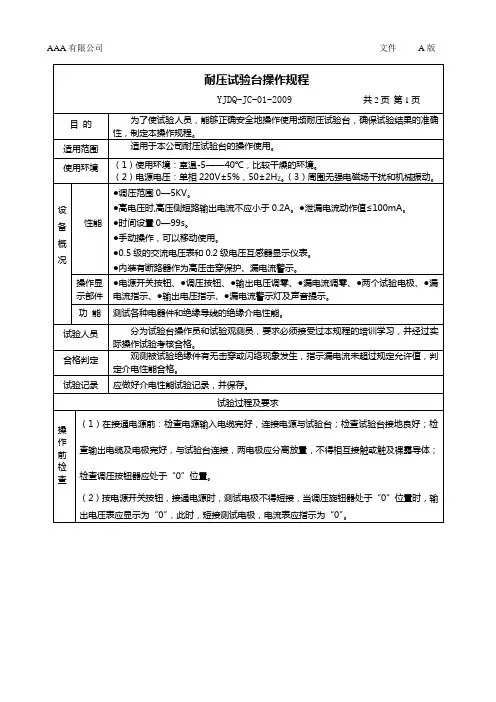

功能
测试各种电器件和绝缘导线的绝缘介电性能。
试验人员
分为试验台操作员和试验观测员，要求必须接受过本规程的培训学习，并经过实际操作试验考核合格。
合格判定
观测被试验绝缘件有无击穿或闪络现象发生，指示漏电流未超过规定允许值，判定介电性能合格。
试验记录
应做好介电性能试验记录，并保存。
试验过程及要求
操作前检查
适用于本公司拥有的ZC25型兆欧表（绝缘电阻摇表）的操作使用。
使用环境
使用环境：室温-5—40℃，比较干燥的环境。
性能
功能
●测试电压DC500V，精度为±10%。
●测量范围为1——1000MΩ，精度为±5%。
通过测量绝缘电阻，验证电器件和成套设备的绝缘性能。
测试人员
必须接受过本规程的培训学习，并经过实际操作测试考核合格。
（3）试验台操作员，在得到试验观测员的升压通知后，接通电源开关，将电压设置为要测电压
持续到规定时间自动切断（对于例行检验为1s，对于确认检验为5s），如无击穿及闪络现象，耐压试验合格，以切断电源，试验即完成。可以作下一次试验。如果在维持高压过程中，报警铃声，就表示被试样品击穿，自动断电。
（5）试验台操作员，试验完毕，将调压旋钮器调回到“0”位置后，切断电源，通知试验观测

耐压测试台操作规程YD/JCG.01-2012一、操作步聚1、连接试验台的电源进线及输出线；2、接入电源，并根据各工件耐压的需要电压和时间，调整所调压器初始值及时间继电器;3、将试验台的两条出线（黑色、红色）进行短接，作一次空载短路试验，试验台应能立即报警；4、将试验台黑色的出线极夹在试品试验部位的一端，手持红色试棒，在试品试验部位的另一端进行接触，开始进行试验；5、缓缓转动调压手轮，电压在5秒内调至所需电压；6、耐压试验工作结束后，必须切断电源或脱离电网，以确保安全。

二、注意事项1、操作者一定要穿戴好劳保用品（绝缘垫、绝缘手套），工作思想高度集中；2、在指定区域内进行耐压试验，周围应使用防护围拦，并挂有明显“高压危险”警告牌或其他明显警告标志，严格检查校验台接地是否完好，确保人身安全；3、严禁其他人员或物件进入危险区域，高压线不准跨越指定操作区域；4、耐压试验台的操作，不准带高负荷合闸，调压器应从零电压逐步调到高电压，对经过耐压较高的试验物，应先进行短路放电后再取物。

接地电阻测试仪操作规程YD/JCG.02-2012一、准备工作1、接地电阻测试仪要有专人操作及保管；2、使用前应检查各处接线是否接通良好。

二、操作步骤1、将仪器插上电源插头，打开仪器电源开关；2、按电阻比对的校准方法将仪器校准；3、根据测量要求选择测量范围及分辨率，并将两测试极置于被测物的两极进行测量；4、测量结束时应切断电源并复位至0测量量程。

三、运行检查方法用标准电阻（BVR线，约InI长，2.5mm2）,接至输出端，接通电源，调节电流大于10A,在5秒内电流显示值约为IO mΩ左右，证明仪器功能正常。

四、注意事项1、仪器使用时，应轻拿轻放；2、应防止机械损伤或介质污染，使用后应将仪器放回包装盒中，并妥善保管。

一、准备工作1、绝缘电阻摇表要有专人操作及保管；2、使用前应检查各处接线是否接通良好。

二、操作步骤1.所用兆欧表的额定电压与被测设备工作电压相适应；2.在测量设备的绝缘电阻时，必须先切断设备的工作电压源，较大电容的设备必须先放电；3.兆欧表使用时应处于水平位置，断开1、E线时，摇表指针处于8,短接时摇表指针为零；4.兆欧表操作时摇动速度应为120转/分左右，时间不低于1分钟；5.兆欧表1端接被测物体，E接地，G端接屏蔽。

乐清市瓯江真空机电厂工频耐压测试台操作规程本操作规程阐明了工频耐压测试台使用、操作时必须遵守的操作规定和程序。

一、工频耐压测试台设备要有专人操作和维护保管。

二、操作者一定要穿戴好劳动保护用品（绝缘鞋、绝缘手套等），工作时精神要高度集中。

三、在指定区域内进行耐压试验，周围应设有防护围拦，并挂有明显的警告牌〈高压危险〉或其它明显警告标志，严格检查工频耐压测试台接地是否完好，确保人身安全。

四、严禁其他人员或物件进入危险区域，不准跨越指定操作区域。

五、根据工件耐压所需要的电压值和记时时间，调整所需值，接入电压作一次空载开机试验。

六、工频耐压测试台的操作，按操作说明书的规定进行使用，不准违章操作和带负荷合闸，对经过耐压较高的试验物，应先进行短路放电后再接触试验物。

七、耐压试验工作结束后，必须切断电源或脱离电网，以确保安全，并对设备进行正常维护保养。

编制/日期：南子慧/2011年5月10日批准/日期：南铸治/2011年5月15日乐清市瓯江真空机电厂ZT-4/1.14开关设备综合特性试验台操作规程本操作规程阐明了防爆综合保护器动作特性试验台使用、操作时必须遵守的操作规定和程序。

一、试验台必须有专人操作和维护保管。

二、使用前应检查各处接线是否接通良好，接地是否可靠。

三、合上电源开关，使测试台处于待工作状态，并将测试产品接到试验台相应输出端子上。

四、根据测试产品性质及产品出厂检验规范项目要求，分别对每个项目依次进行测试。

五、测试结束后，应先关闭试验台电源，调压器回零位，再切断总电源。

六、作好试验记录，并对试验台进行正常保养与维护。

编制/日期：南子慧/2011年5月10日批准/日期：南铸治/2011年5月15日。

高压试验台操作规程
1.适用范围
本设备用于工频耐压试验。

2.设备型号：LGJ-5
3.安装和使用方法
3.1本设备在使用前应先检查设备在运输过程中有无损坏，受潮和缺件，螺丝有无松动等现象。

3.2操作台应安装在安全、操作便利的地方。

3.3试验高压场地的安全开关要安装可靠，确保完好状态。

3.4在做电缆高压试验前首先检查对照安装线是否正确，安全保护装置是否完好，接地是否良好可靠，声音报警是否正常，确认无误后再做空载运行检查，完好后方可投入使用。

4.试验步骤
4.1用剥线刀将被试电线两端各绝缘线芯的绝缘剥去，露出5～10mm 导体。

将电线浸入水中，两端绝缘露在水面以上。

4.2将设备高压端接在电线导体上，地线接入水中，保证其不在规定的试验电压和时间内发生表面闪烁现象。

4.3关闭防护挡门，确认无不安全隐患时进行试验。

4.4接通电源前，应按工艺卡片规定预选好耐压时间，并将时间控制手柄拨至“手动”。

4.5电线浸水1小时后，按启动准备。

耐压测试仪使用方法耐压测试仪是一种用来测试电子设备、电气设备以及绝缘材料的绝缘性能的仪器。

它能够对设备进行高压测试，以确保其在正常工作时不会发生漏电或击穿等问题。

下面将详细介绍耐压测试仪的使用方法。

1. 准备工作。

在进行耐压测试之前，首先需要做好一些准备工作。

首先，检查耐压测试仪的外观是否完好，是否有损坏或者老化的情况。

其次，确认测试仪的电源是否正常，保证测试时能够正常供电。

最后，准备好测试样品，确保样品的接线正确，无短路或接触不良的情况。

2. 连接设备。

接下来是连接设备。

将测试仪的电源线插入电源插座，然后打开电源开关，待仪器启动完毕后，将测试样品的电源线依次接入测试仪的输出端子，确保连接牢固可靠。

3. 设置参数。

在连接设备之后，需要设置测试仪的参数。

根据测试的要求，设置好测试的电压、电流、测试时间等参数。

在设置参数时，要根据测试样品的额定工作电压和绝缘等级来确定测试参数，以确保测试的有效性和安全性。

4. 进行测试。

设置好参数后，便可以开始进行测试。

在测试过程中，要密切观察测试仪表的读数，确保测试样品的绝缘性能符合要求。

同时，要注意观察测试样品是否出现异常现象，如发热、放电等情况，及时停止测试并排除故障。

5. 结果判断。

测试结束后，根据测试仪表的读数和测试过程中观察到的情况，判断测试样品的绝缘性能是否合格。

如果测试结果符合要求，则可以认定样品的绝缘性能良好；如果测试结果不合格，则需要对样品进行进一步的检查和处理。

6. 关闭设备。

最后，进行设备的关闭工作。

先将测试样品的电源线从测试仪的输出端子上拔下，然后关闭测试仪的电源开关，最后拔下测试仪的电源线，并做好仪器的清洁和存放工作。

以上就是耐压测试仪的使用方法。

通过正确的操作步骤和注意事项，可以确保测试的准确性和安全性，保障设备和绝缘材料的使用质量。

希望使用者在使用耐压测试仪时，能够严格按照上述步骤进行操作，确保测试的有效性和安全性。

讲讲程控耐压测试仪的正确操作步骤程控耐压测试仪通过输出高压到被试品上，以测试被试品的绝缘耐压能力。

这是电气设备检修工作中必做的试验项目，根据被试品对电压等级的要求不同，结合操作性，实用性的考量。

程控耐压测试仪使用方法及操作步骤：1、将输出端子的A、B、C分别与被测电机的相端连接，低电位端(O)与被测电机外壳连接，进入相间耐电压试验状态；2、将电源开关旋转至“通”位置，电源指示灯亮，则仪器电源接通：3、仪器试验时，手动/自动转换按钮一般放在自动档。

4、试验状态的初设定，按一下设定按钮，此时为设定试验电压值，运用增减按钮设定试验电压值；再按一下设定按钮，此时为设定泄漏电流的值；再按一下设定按钮，此时为设定试验的时间，设定完毕可以进行试验。

在电压回到零后，要再次试验，按下复位按钮，使仪器状态回复到试验开始的初设状态。

5、若进行相间耐压试验，则依次按动“三相对地”、“AB-C”、“A-B”试验按钮。

6、如仪器内部有一黑色船型开关，则该型仪器具有“正常”和“特殊”两种工作状态，开关按在0位置时，是正常工作状态，按在一位置时，是特殊工作状态。

选好测试项目后(按下“三相对地”或者“AB-C”“A-BC”),再按“启动/升压”按钮，仪器将直接输出前一次设置好的高压。

程控耐压测试仪重要的2个指标一一输出电压值及报警电流值一定要大于你所需要的电压值和报警电流值。

-•般被试产品标准中规定了施加高压值及报警判定电流值。

如果施加的电压越高,程控耐压试验仪报警判定电流越大,那么需要耐电压测试仪升压变压器功率就越大，一般升压变压器功率有OJkVA~3kVA不等。

电压可以到几万伏。

所以在选择耐压测试仪时一定要注意这2个指标。

功率选太大就会造成浪费，选的太小耐压试验不能正确判断合格与否。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有IOkV 兆欧表,绝缘靴绝缘手套耐压测试仪,工频耐压试验变压器,蓄电池容量放电测试仪,绝缘油介电强度测试仪,绕组匝间冲击耐电压试验仪,现场动平衡测试仪,电缆试扎器,带电电缆识别仪,交流耐压试验装置,工频耐压试验装置,5KV绝缘电阻测试仪,0.IHZ超低频高压发生器,高低压开关柜通电试验台,IOA直流电阻测试仪,氧化锌避雷器带电测试仪,扁平电缆,电缆滑线,滑触线集电器,绝爆油耐基测试仪等等的产品介绍，您如果对我们的产品有兴趣，咨询。

慈溪市贝联电器有限公司耐压试验仪操作规程Q/BL3-09101.准备工作:检查仪器外壳应良好接地，仪表是否在检定有效期内，试验场地应设置警戒防止旁人误入高压区，高压台的使用要按说明书上规定要求进行。

2.仪器设置:接通220V电源，将电源开关置“ON”位置。

将试验时间调至“5S/1min”档，高压调至“1800V/3000V”位置，整定电流设置“5mA”档。

3.测试方法:将被检产品接入高压试验台，并使被检产品所有开关处接通状态。

启动“测试”按钮，进行测试，如正常，5S/1min后自动关闭高压台。

如异常，则喇叭发出声音并且报警指示灯亮，被测试品不合格；按“复位”按钮；仪器复位，重新按“启动”键，进行测试。

按“复位”按钮，将待检产品与高压台分开。

4.注意事项:该批产品检验结束后，将高压台调整旋钮至最小，并关闭高压电源，关闭电源开关，拔出仪器电源插头线。

检验员在对高压台设备搬运，贮存，维护过程要按使用说明书要求进行，防止其损坏或失效。

编制：方科迪审核：林迪处批准：郑金春慈溪市贝联电器有限公司泄漏电流仪操作规程Q/BL3-09101.准备工作：检查仪器所有连线是否正确，仪表是否在检定有效期内，要按说明书规定要求进行操作，并接通电源。

2.仪器设置:设置各档参数，具体设置：泄漏电流为2mA档，设置报警值略大于0.75mA，打开电源开关。

3.测试方法:调节仪器上负载输出电压为1.06倍额定电压（电动器具和联合型器具）/1.15倍额定电压（电热器具），打开被测产品电源开关，按下测量按钮，控制面板液晶体上显示泄漏电流值，切换“L/N”转换按钮，此时泄漏电流显示的最大数值即为该产品的泄漏电流值。

拔出被检产品电源插头，该产品测试完毕，返回仪器调节电压为零，关闭仪器上电源开关。

4.注意事项:检验员在对泄漏电流仪搬运，贮存，维护过程要按使用说明书要求进行，防止其损坏或失效。

编制：方科迪审核：林迪处批准：郑金春慈溪市贝联电器有限公司电参数测量仪操作规程Q/BL3-09101.准备工作：检查仪器所有连线是否正确，仪表是否在检定有效期内，要按说明书规定要求进行操作，并接通电源。

电动机试验台操作规程
一、可调交流电源的使用
1、按照接线端子图正确接线，接通调压电源供电开关、AC O～380V
电源输出开关，转动AC O～380V电源电压测量转换开关，调整
调压器旋转手柄，观察电压及电流指示值；
2、使用完毕后应将调整调压器旋转手柄旋转到零位，断开调压电
源供电开关、AC O～380V电源输出开关。

二、可调直流电源的使用
1、按照接线端子图正确接线，接通调压电源供电开关、DC O～220V
电源输出开关，调整调压器旋转手柄，观察电压及电流指示值；
2、使用完毕后应将调整调压器旋转手柄旋转到零位，断开调压电
源供电开关、DC O～220V电源输出开关。

三、耐压测试仪的使用：见耐压测试仪使用说明书。

四、电动机试验
1、根据测试电动机的参数正确选择档位，本试验台试验电机电流
分为50A、100A、200A、250A四档。

50A、100A采用直接启动
方式，200A、250A采用软启动方式。

通过电流表监测试验电动
机的三相电流。

2、200A、250A采用软启动方式时，应接通电动机试验台试验电源
开关1QF1，控制电源开关1QF2，操作按钮有直接启动/软准起
按钮SB6、直接停止按钮SB5、软启动按钮SB4、软停止按钮SB3、急停按钮SB1.过载及短路保护为最大额定电流250A的最大出
厂设定值。

3、50A、100A直接启动时，应同时接通电动机试验台试验电源开
关1QF1及对应的分路电源开关1QF3（或1QF4），操作按钮有直接启动/软准起按钮SB6、直接停止按钮SB5、急停按钮SB1.过载及短路保护为50A、100A最大出厂设定值。

工频耐压实验方法及操作规程一、实验前准备1.安全措施：实验前应确认场地和设备具备安全条件，例如防止触电、防止触碰高温部件等。

操作人员需佩戴防护手套和护目镜，并确保万用表和其他电器仪器的绝缘性能良好。

2.测试设备：准备好高压电源、绝缘电阻计、万用表、电压表、耐压台等必备设备。

3.实验样品：准备待测试的电气设备，并确保其在实验前已进行了外观检查、导线连接和绝缘电阻测试。

二、实验步骤1.连接测试设备：将高压电源与耐压台连接，并连接绝缘电阻计、万用表、电压表等仪器。

2.设置电压值：根据实验要求，设定合适的工频耐压电压值。

3.将测试电极固定在待测设备上：将测试电极与设备绝缘部分连接，确保连接牢固。

4.开始实验：先将绝缘电阻计接通，在试验电压下，记录测试样品上下两部分的绝缘电阻值，必要时进行修复。

5.施加工频耐压电压：将高压电源与测试电极连接，逐渐升高电压，直到达到设定值。

电压升降的速度要适中，避免过快引起设备的破坏。

6.维持稳定电压：保持设备稳定持续一段时间，通常为一分钟以上。

7.结束实验：关闭高压电源，待电压降至零后方可断开连接。

拆下测试电极，记录测试结果，包括设备内外部的检查结果和绝缘阻抗测试结果。

三、实验注意事项1.根据实验要求设置合适的工频耐压电压值和测试时间，以保证有效的实验结果。

2.实验过程中应严格按照操作规程进行，保持仪器设备和试验场地的整洁有序。

3.实验时要严格按照安全操作要求操作，确保操作人员的人身安全。

4.在实验开始前和实验结束后，对实验设备进行外观检查，确保设备完好无损，绝缘部分没有破损和污染。

5.在实验时，应记录实验结果和实验过程中的任何异常现象。

如发现异常现象，应及时停止实验，排除故障后再进行实验。

四、实验结果评估根据实验结果，评估被测设备的绝缘性能。

经过工频耐压实验后，设备应保持无明显破损和击穿现象，同时绝缘电阻也应在规定范围内。
