钢结构施工中的预埋螺栓技术

钢结构预埋地脚螺栓技术交底.docx 钢结构预埋地脚螺栓技术交底
1. 引言
本文档旨在对钢结构预埋地脚螺栓的技术要求和施工流程进行
详细交底，以确保施工过程安全、高效。

2. 技术要求
2.1 螺栓选型
选择适当规格的螺栓，确保其强度和耐腐蚀能力满足设计要求。

2.2 预埋深度
根据设计要求和现场土壤条件，确定预埋深度，确保螺栓与地
基牢固连接。

2.3 钢结构制作
在钢结构制作过程中，预留与螺栓规格相匹配的孔洞，并在钢
结构中预先埋设螺栓，确保孔距和位置准确。

3. 施工流程
3.1 基础处理
清理基础表面，确保无杂物和污垢，以保证螺栓与基础充分接触。

3.2 螺栓安装
将螺栓垂直插入预留孔洞中，确保螺栓与钢结构居中对齐，同
时遵循预设的预埋深度。

3.3 固定螺母
在螺栓顶部安装螺母，并适当使用扳手紧固螺母，确保螺栓紧
固牢固。

3.4 螺栓保护
在螺栓顶部安装适配的保护盖，以防止螺栓受到外界环境的侵
蚀和损坏。

4. 安全注意事项
- 在施工过程中，严格遵守安全操作规程，确保工人人身安全。

- 根据现场实际情况选择合适的个人防护设备，如安全帽、安
全鞋等。

- 确保螺栓和螺母质量可靠，避免出现强度不足或螺丝松动等
问题。

以上为钢结构预埋地脚螺栓技术交底的文档内容，供参考使用。

在实际施工中，请根据具体情况进行调整和补充。

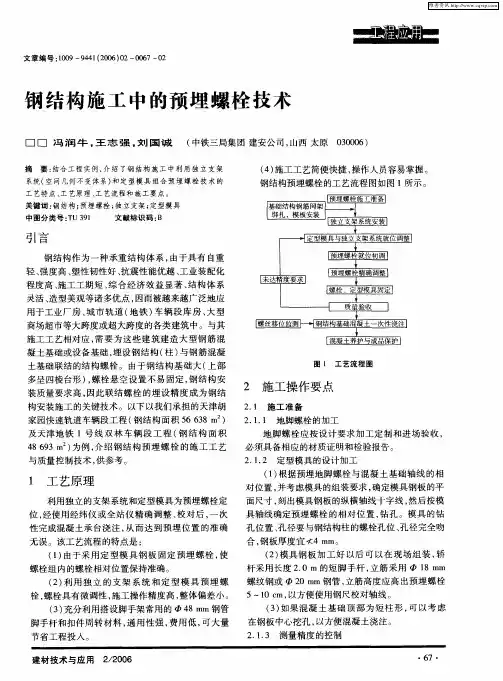

钢结构预埋螺栓施工技术钢结构作为一种承重结构体系,由于具有自重轻、强度高、塑性韧性好、抗震性能优越、工业装配化程度高、施工工期短、综合经济效益显著、结构体系灵活、造型美观等诸多优点,因而被越来越广泛地应用于工业厂房、城市轨道 (地铁)车辆段库房、大型商场超市等大跨度或超大跨度的各类建筑中。

与其施工工艺相对应，需要为这些建筑建造大型钢筋混凝土基础或设备基础，埋设钢结构(柱)与钢筋混凝土基础联结的结构螺栓。

由于钢结构基础大(上部多呈四棱台形) ,螺栓悬空设置不易固定,钢结构安装质量要求高,因此联结螺栓的埋设精度成为钢结构安装施工的关键技术。

01 工艺原理利用独立的支架系统和定型模具为预埋螺栓定位,经使用经纬仪或全站仪精确调整、校对后,一次性完成混凝土承台浇注,从而达到预埋位置的准确无误。

该工艺流程的特点是:( 1 )由于采用定型模具钢板固定预埋螺栓,使螺栓组内的螺栓相对位置保持准确。

( 2 ) 利用独立的支架系统和定型模具预埋螺栓,螺栓具有微调性,施工操作精度高,整体偏差小。

( 3 )充分利用搭设脚手架常用的Φ48 mm钢管脚手杆和扣件周转材料,通用性强,费用低,可大量节省工程投入。

( 4 )施工工艺简便快捷,操作人员容易掌握。

钢结构预埋螺栓的工艺流程图如图 1 所示。

图 1 工艺流程图02 施工操作要点2.1 施工准备2. 1. 1 地脚螺栓的加工地脚螺栓应按设计要求加工定制和进场验收,必须具备相应的材质证明和检验报告。

2. 1. 2 定型模具的设计加工( 1 )根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具钢板的平面尺寸,刻出模具钢板的纵横轴线十字线,然后按模具轴线确定预埋螺栓的相对位置,钻孔。

模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合,钢板厚度宜≮4 mm。

( 2 )模具钢板加工好以后可以在现场组装,轿杆采用长度2. 0 m 的短脚手杆,立筋采用Φ18 mm螺纹钢或Φ20 mm钢管,立筋高度应高出预埋螺栓5～10 cm ,以方便使用钢尺校对轴线。

大型钢结构预埋螺栓精准定位施工工法一、前言钢结构建筑作为现代建筑中的一个重要构件，应用越来越广泛。

在钢结构建筑中，预埋螺栓精准定位施工工法是一种新兴的施工工法，其准确性高，施工效率高，安全性好，能提高施工质量及建筑品质，因而受到广泛关注。

二、工法特点预埋螺栓精准定位施工工法具有以下几个特点：1、施工准确性高：在施工过程中，通过预埋螺栓精准定位完成定位，精度与预埋钢筋工艺相同。

2、施工效率高：预埋螺栓精准定位施工工法在保证质量的情况下，施工效率比传统方法提高了约30%。

3、施工成本低：采用该工法进行施工，可以节省一定的人工和时间成本。

4、适应性广：适用于大型的钢结构建筑、高层建筑和造价较高的建筑物等场合。

三、适应范围预埋螺栓精准定位施工工法适用于以下场合：1、对钢结构预埋螺栓定位精度要求高的建筑物，如大型体育馆、高层建筑等。

2、施工周期有限，需要缩短工期的建筑物。

3、建筑物造价高，重要性大的场合。

4、建筑物形状规则，钢结构独特的复杂造型的建筑物。

四、工艺原理预埋螺栓精准定位施工工法实现了施工装置、钢结构制作及安装的联合协调设计，以实现钢结构定位精度高、安装速度快、成本低、操作方便、安全可靠等优点。

该工法主要依靠模板支撑、螺栓定位、钢结构精准制作和施工质量控制等技术手段，实现了钢结构的精准安装与精准定位。

具体工艺原理如下：1、针对每个预埋螺栓开设定位孔位，定位孔位需要符合钢结构设计图纸，并在预制混凝土基面上精确的布置和铺设。

2、模板搭设。

根据预制混凝土基面上的位置标志，搭设适应的模板，以保证混凝土基面表面的平整度和预埋螺栓定位的精度。

3、钢结构吊装。

经过精准制作的钢结构构件在制作完成后，进行起重吊装安装。

4、螺栓定位。

以吊装中心为基准，利用预埋螺栓开设的定位孔相互协调，实现螺栓的精准定位。

5、预埋螺栓固定。

在进行精准定位后，通过适当的扭矩进行紧固，以达到钢结构的固定。

五、施工工艺1、基础处理：对于预埋螺栓所在的基础部位，预留好预埋孔位，并按照设计要求进行处理。

钢结构基础地脚螺栓预埋施工工法摘要：钢结构基础地脚螺栓预埋施工工法是一种常用于建筑和桥梁等结构工程中的施工方法，用以固定基础地脚和钢结构连接，提供更稳固的支撑和抗震性能。

本文将对钢结构基础地脚螺栓预埋施工工法的原理、施工步骤及注意事项进行详细介绍。

1. 引言钢结构基础地脚螺栓预埋施工工法是一种在建筑工程中常用的施工方法，旨在通过预埋地脚螺栓来固定钢结构并增强整体的稳定性。

该工法主要包括地基准备、螺栓预埋、浇筑混凝土等步骤。

在施工过程中需要注意螺栓的位置、尺寸和安装质量，以确保施工的准确性和安全性。

2. 钢结构基础地脚螺栓预埋施工工法原理钢结构基础地脚螺栓预埋施工工法的原理是将预先选定的地脚螺栓嵌入混凝土基础中，与钢结构连接，以提供更强的支撑和抗震性能。

地脚螺栓通常是由高强度合金钢制成，具有足够的抗拉强度和扭矩能力。

通过预埋螺栓，可以有效地将钢结构与基础连接，使其成为一个整体，提供更稳固的支撑和抗震能力。

3. 施工步骤3.1 地基准备在进行钢结构基础地脚螺栓预埋施工之前，需要先进行地基准备工作。

这包括清理地表的杂物和污垢，确保基础的平整和干燥。

如果地面存在不平坦或湿润的情况，需要进行相应的处理，以确保螺栓的安装准确性和质量。

3.2 螺栓预埋在地基准备完成后，需要按照设计要求，在预定的位置钻孔，并将地脚螺栓插入孔中。

螺栓的安装须符合规范要求，包括螺栓的尺寸、埋深以及埋入的角度等。

插入螺栓后，要确保螺栓处于垂直状态，以确保与钢结构的连接质量和稳定性。

3.3 浇筑混凝土当螺栓预埋到位后，需要进行混凝土的浇筑。

混凝土的浇筑应充分填满螺栓孔，同时要确保螺栓处于正确的位置和角度。

浇筑混凝土时，需要注意混凝土的均匀性和充实性，避免出现空洞和裂缝，以提高基础的强度和稳定性。

4. 注意事项4.1 螺栓的准确性和稳定性是保证钢结构基础连接的重要因素。

在施工过程中，要注意使用合适的施工工具和设备，以提高施工精度和质量。

钢结构基础地脚螺栓预埋施工工法一、引言在钢结构建筑中，地脚螺栓是连接钢柱或钢梁与地基的重要部件。

地脚螺栓的预埋施工工法对于确保钢结构的稳定和安全具有重要意义。

本文将介绍钢结构基础地脚螺栓预埋施工工法的相关内容。

二、工法介绍1. 工法概述钢结构基础地脚螺栓预埋施工工法是在混凝土地基中提前安装地脚螺栓，以保证钢结构的稳定性和安全性。

该工法通常应用于大型钢结构建筑中，如工厂、仓库、桥梁等。

2. 施工准备在进行地脚螺栓预埋施工前，需要进行充分的准备工作。

首先，需要根据设计要求确定地脚螺栓的数量和位置。

其次，需要对施工现场进行准确的测量和标定，以确保地脚螺栓的准确定位。

最后，需要准备好适当的施工设备和工具，如挖掘机、打桩机、搅拌机等。

3. 施工步骤（1）地基处理：根据设计要求和现场实际情况，对地基进行必要的处理。

通常情况下，地基需要进行挖掘和夯实，以提供稳定的基础。

（2）预埋孔开挖：根据设计要求和螺栓尺寸，在地基中开挖适当大小的孔洞。

孔洞的直径和深度应符合钢结构设计规范的要求。

（3）孔洞清理：在开挖的孔洞中清除杂物和泥浆，确保孔洞的干净和平整。

（4）螺栓安装：先在地基孔洞中放入预埋套筒，再将地脚螺栓插入套筒中并用扳手拧紧。

确保螺栓与地基之间的紧密连接。

（5）混凝土浇筑：在螺栓安装完成后，进行混凝土浇筑，以填充孔洞和固定螺栓。

（6）混凝土养护：待混凝土充分凝固后，进行必要的养护工作，以确保混凝土的强度和稳定性。

4. 质量控制在钢结构基础地脚螺栓预埋施工过程中，需要进行严格的质量控制。

包括对预埋孔洞的尺寸和位置进行检查，对螺栓的数量和质。

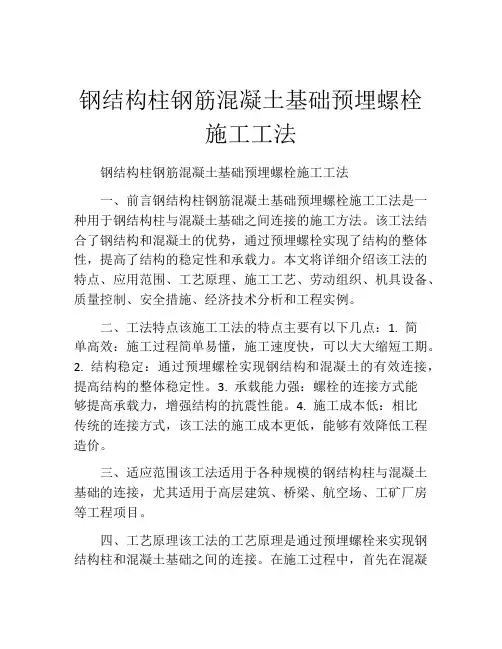

钢结构柱钢筋混凝土基础预埋螺栓施工工法钢结构柱钢筋混凝土基础预埋螺栓施工工法一、前言钢结构柱钢筋混凝土基础预埋螺栓施工工法是一种用于钢结构柱与混凝土基础之间连接的施工方法。

该工法结合了钢结构和混凝土的优势，通过预埋螺栓实现了结构的整体性，提高了结构的稳定性和承载力。

本文将详细介绍该工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点该施工工法的特点主要有以下几点：1. 简单高效：施工过程简单易懂，施工速度快，可以大大缩短工期。

2. 结构稳定：通过预埋螺栓实现钢结构和混凝土的有效连接，提高结构的整体稳定性。

3. 承载能力强：螺栓的连接方式能够提高承载力，增强结构的抗震性能。

4. 施工成本低：相比传统的连接方式，该工法的施工成本更低，能够有效降低工程造价。

三、适应范围该工法适用于各种规模的钢结构柱与混凝土基础的连接，尤其适用于高层建筑、桥梁、航空场、工矿厂房等工程项目。

四、工艺原理该工法的工艺原理是通过预埋螺栓来实现钢结构柱和混凝土基础之间的连接。

在施工过程中，首先在混凝土基础中设置螺栓孔，然后在钢结构柱的底部编制预埋螺栓组，最后将钢结构柱和混凝土基础通过螺栓进行紧固。

五、施工工艺1. 制定施工方案：根据设计要求和实际情况，确定施工方案，包括螺栓孔的位置和规格等。

2. 吊装钢结构柱：使用吊车将钢结构柱吊装到预定的位置，并进行水平和垂直调整。

3. 设置螺栓孔：在钢筋混凝土基础上设置螺栓孔，以便后续螺栓的安装。

4. 编制预埋螺栓组：根据设计要求，在钢结构柱的底部编制预埋螺栓组，确保螺栓与柱体之间的连接牢固可靠。

5. 混凝土浇筑：将混凝土倒入基础中，覆盖螺栓组和螺栓孔。

6. 螺栓紧固：等待混凝土凝固后，使用扳手或扳手架将螺栓紧固，确保连接牢固。

六、劳动组织在施工过程中，需要组织一支高效的施工队伍，包括工程师、技术人员、施工人员和安全人员等，以确保施工工作的顺利进行。

钢结构项目地脚螺栓预埋方案一、项目背景钢结构项目的地脚螺栓是固定钢结构基础的重要组成部分，承担着将钢结构连接到地基上的任务。

预埋地脚螺栓的选型与施工方案的合理性直接影响到钢结构项目的安全性和稳定性。

本预埋方案旨在针对钢结构项目的具体情况，提出一套可行的地脚螺栓预埋方案。

二、项目特点1.地基类型：本项目的地基为砂土地基，属于一种坚实的地基类型，适宜进行地脚螺栓预埋。

2.钢结构类型：本项目采用轻型钢结构，结构较轻，对地脚螺栓的要求较低。

3.项目环境：项目地点位于无风区域，大气条件较为稳定。

4.构件重量：本项目的结构构件重量较小，不会对地脚螺栓的承载能力造成过大的影响。

三、预埋地脚螺栓选型根据项目特点和需求，本方案选用M20级别的预埋地脚螺栓。

其主要参数如下：1. 直径：选择20mm的螺栓直径，能够满足钢结构的连接需求。

2. 长度：根据地基的深度和预埋要求，选择螺栓长度为200mm。

3.材质：预埋地脚螺栓的主要材质选用高强度碳素结构钢，具有良好的抗拉、抗剪和抗腐蚀性能。

4.面积：根据结构设计要求，确定预埋螺栓的布置间距和面积，以确保结构的稳定性和承载能力。

四、预埋地脚螺栓布置方案1.图纸制作：根据结构设计图纸和地基情况，制作出包含预埋地脚螺栓的施工图纸。

2.确定位置：根据施工图纸和地基情况，在地基上合理确定地脚螺栓的位置和数量。

3.预埋孔开挖：按照施工图纸上的标记，对地基进行预埋孔的开挖工作。

预埋孔的直径和深度应该符合螺栓的尺寸和要求。

4.清理孔底：在开挖孔的底部进行清理，去除杂物和泥土，确保螺栓能够正常嵌入。

5.定位螺栓：将预埋地脚螺栓嵌入孔底，通过引导设备确保螺栓的水平和竖直度，避免施工误差。

6.固定螺栓：使用适当的固定材料（如混凝土）填充孔底，保证螺栓的固定稳定。

7.调整螺栓：在螺栓固定后，通过试验等方法，检查螺栓与地基的连接性能，必要时进行调整。

五、质量控制1.预埋螺栓应进行拉伸试验，确认其承载能力符合设计要求。

钢结构厂房地脚螺栓预埋施工方法一、引言钢结构厂房地脚螺栓预埋施工方法是建造钢结构厂房时常用的一种施工技术。

地脚螺栓是连接钢柱和混凝土基础的重要构件，其质量的好坏直接影响着整个厂房的稳定性和安全性。

因此，在施工中，预埋地脚螺栓的施工方法尤为重要。

本文将详细介绍钢结构厂房地脚螺栓预埋施工的步骤和注意事项。

二、施工步骤1. 规划布置：在钢结构厂房地基上进行预埋螺栓的布置前，需要根据设计图纸进行规划布置。

首先，确定螺栓的数量和位置，然后在地基上进行标线，确定每个螺栓的具体位置和间距。

2. 钻孔：根据标线，在地基上进行钻孔。

钻孔的直径和深度应根据设计要求确定，一般要求孔径略大于螺栓直径，孔深一般为螺栓长度的1.5倍。

钻孔时要注意保持孔壁的垂直度和平整度，以确保后续施工的质量。

3. 清理孔底：钻孔完成后，需要清理孔底的碎石、泥土等杂物，确保孔底平整干净。

清理后，用铅垂线检查孔底的垂直度和水平度，以确保螺栓的安装质量。

4. 安装螺栓：将预先准备好的螺栓放入孔内，用力敲击使其完全嵌入孔底。

确保螺栓垂直度和水平度，并根据设计要求确定螺栓的埋入深度。

5. 固定螺栓：在螺栓上方安装螺母和垫圈，并用扳手紧固螺母。

螺母的紧固力要适中，既要保证螺栓的稳固，又要避免过度紧固导致螺栓变形或断裂。

6. 检查验收：完成地脚螺栓的预埋施工后，需要对施工质量进行检查验收。

检查螺栓的垂直度、水平度和埋入深度是否符合设计要求，检查螺栓的紧固力是否适当。

如有不合格的地脚螺栓，需要及时进行修正或更换。

三、注意事项1. 施工前要仔细阅读设计图纸和相关技术规范，确保施工按照设计要求进行。

2. 钻孔时要注意选择合适的钻头和钻具，保持钻孔的直径和深度符合要求。

3. 清理孔底时要彻底清除孔底的杂物，确保螺栓安装的稳固性和可靠性。

4. 安装螺栓时要注意保持螺栓的垂直度和水平度，避免出现偏斜或倾斜。

5. 紧固螺母时要适度，避免过度紧固导致螺栓变形或断裂。

6. 检查验收时要仔细检查每个螺栓的质量，如有不合格的地脚螺栓，要及时进行修正或更换。

钢结构地脚螺栓怎么预埋
预埋钢结构地脚螺栓的过程如下：
1. 确定预埋位置：根据钢结构设计图纸确定预埋螺栓的位
置和数量，并标记在地基或地梁上。

2. 钻孔和定位：使用电钻或钻孔机在预定位置上钻孔，孔
的直径和深度要根据螺栓的规格和设计要求来确定。

钻孔
的位置要与设计图纸上的位置相符，保证预埋螺栓的准确
定位。

3. 清洁孔口：将钻孔后的孔口清洁干净，去除孔口内的灰尘、碎屑等杂物，以保证预埋螺栓的固定和稳定。

4. 安装螺栓：将螺栓插入钻孔中，确保螺栓完全嵌入孔内，并保持垂直。

5. 固定螺栓：用力将螺栓固定在位，始终保持螺栓垂直和
水平。

根据需要，使用螺母和垫圈将螺栓紧固在位。

6. 验收和保护：检查预埋螺栓的安装质量，确保其牢固可靠。

在施工过程中，要采取保护措施，避免螺栓被损坏或污染。

需要注意的是，在预埋螺栓的过程中，要严格按照设计要求进行施工，并确保螺栓的准确定位和固定，以确保钢结构的安全和稳定。

钢结构地脚螺栓预埋方法钢结构是一种广泛应用于建筑、桥梁、机械等领域的结构形式，其具有轻质、高强、耐腐蚀等优点，因此在现代建筑中得到了广泛的应用。

而钢结构地脚螺栓预埋方法则是钢结构建筑中常用的一种连接方式，本文将对其进行详细介绍。

一、钢结构地脚螺栓预埋方法的定义钢结构地脚螺栓预埋方法是指在混凝土基础中预埋螺栓，以便于将钢结构与混凝土基础连接起来的一种方法。

这种方法可以使钢结构与混凝土基础紧密结合，从而提高整个建筑的稳定性和安全性。

二、钢结构地脚螺栓预埋方法的优点1. 提高连接强度：钢结构地脚螺栓预埋方法可以使钢结构与混凝土基础之间的连接更加牢固，从而提高整个建筑的稳定性和安全性。

2. 简化施工工序：采用钢结构地脚螺栓预埋方法可以避免在现场进行钢结构与混凝土基础的连接工作，从而简化施工工序，提高施工效率。

3. 节约材料：钢结构地脚螺栓预埋方法可以减少连接件的使用，从而节约材料成本。

4. 提高美观度：钢结构地脚螺栓预埋方法可以使钢结构与混凝土基础之间的连接更加隐蔽，从而提高建筑的美观度。

三、钢结构地脚螺栓预埋方法的施工步骤1. 确定预埋螺栓的位置和数量：在进行钢结构地脚螺栓预埋方法之前，需要根据设计要求确定预埋螺栓的位置和数量。

2. 预埋螺栓孔的施工：在确定好预埋螺栓的位置之后，需要在混凝土基础中钻孔，孔的直径和深度需要根据预埋螺栓的尺寸和长度来确定。

3. 清理孔内杂物：在钻好孔之后，需要清理孔内的杂物，以便于预埋螺栓的安装。

4. 安装预埋螺栓：在清理好孔内杂物之后，需要将预埋螺栓安装到孔内，并用螺母将其固定。

5. 防锈处理：在预埋螺栓安装完成之后，需要对其进行防锈处理，以保证其长期使用不会出现腐蚀现象。

四、钢结构地脚螺栓预埋方法的注意事项1. 预埋螺栓的位置和数量需要根据设计要求进行确定，不得随意更改。

2. 钻孔时需要注意孔的直径和深度，以保证预埋螺栓的安装质量。

3. 安装预埋螺栓时需要注意螺栓的长度和尺寸，以保证其与钢结构的连接质量。

现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

【1】1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径， d——螺栓直径，L——螺栓组的螺栓间距， h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

钢结构预埋螺栓定方法（一）1.用上下焊接钢筋网片来固定
2. 在承台上皮加水平连接板，对埋件精度要求较高的部位可以调整
3. 螺栓压板锚固的施工。

在预埋螺栓时，可采用活动木夹板固定螺栓位置，用经纬仪测量，螺栓中心线要求成一直线。

用水准仪测定螺栓高度，无误差后用木支撑将活动木夹板固定于槽内，再用一根钢筋将所有的钢筋和两侧预埋件焊接在一起，使螺栓首先牢固不动，然后才可向槽内浇筑混凝土。

混凝土浇筑一般分为两期，一期混凝土浇筑至距锚固槽底100mm时，应测量螺栓中心位置高程和间距，发现误差及时纠正。

二期混凝土浇筑后，在混凝土初凝前再次进行校核工作。

压板除按设计尺寸制造外，还要制备少量尺寸不规格的压板，以适用于拐角等特殊部位。

4. 制作固定模矩，然后模矩与支撑相互固定。

5. 设备安装也有很多螺栓,通常做法是做基础时先预留孔洞,安装定位固定后后,再用高强度无收缩水泥填灌.这样安装误差就小了.。

钢结构地脚螺栓预埋规范_钢结构工程预埋地脚螺栓的施工要点钢结构地脚螺栓预埋规范主要包括预埋地脚螺栓的材料要求、施工方法、检验与验收等方面。

钢结构工程中，地脚螺栓是连接柱端与基础的重要构件，承受着承载力和抗震能力的关键作用。

因此，在施工过程中，必须按照规范要求进行施工，以确保螺栓的质量和安全性。

1.材料要求地脚螺栓的主要材料为碳素结构钢，一般采用Q235B或Q345B的材料。

螺栓和螺母应具有足够的强度、硬度和耐腐蚀性能，满足设计要求。

螺栓和螺母的配对应符合国家标准，必要时可以进行化学成分分析和拉伸试验。

2.施工方法（1）确定地脚螺栓的布置位置和数量，并进行合理的标记，以便进行测量和施工。

（2）根据设计要求制作地脚螺栓的连接板，并进行预埋固定。

（3）进行螺栓、螺母和垫圈的清洗和表面处理，确保无杂质和氧化物的存在。

（4）螺栓的安装要求使用力矩扳手或者液压扳手进行施工，确保螺栓预紧力的准确控制。

（5）螺栓的长度要符合规范要求，螺栓在基础中的埋入深度应满足设计要求，通过测量控制螺栓的准确埋入位置。

3.检验与验收（1）对地脚螺栓的材料进行化学成分分析和拉伸试验，确保螺栓材料的质量合格。

（2）对地脚螺栓进行外观检查，包括螺纹的完整性、直径、长度、表面无裂纹和变形等。

（3）进行螺栓和螺母的扭矩检测和控制，确保螺栓的预紧力达到设计要求。

（4）对螺栓连接板进行检查，包括连接板的尺寸、形状、平整度和孔洞的位置等。

（5）验收时，根据规范要求，检查螺栓连接的紧固力、连接板的嵌入深度等。

以上是钢结构地脚螺栓预埋规范的一些施工要点。

在施工过程中，施工人员必须严格按照规范要求进行操作，并配合检验与验收工作。

只有确保预埋地脚螺栓的质量和安全性，才能保证钢结构工程的正常运行和使用。

钢结构地脚螺栓预埋方法钢结构地脚螺栓是一种常用的连接元素，它在钢结构工程中承担着重要的角色。

为了确保钢结构的稳定性和安全性，地脚螺栓的预埋方法是至关重要的。

本文将深入探讨钢结构地脚螺栓的预埋方法，包括预埋位置的选择、预埋过程的注意事项以及预埋方法的不同类型和适用场景等方面。

首先，钢结构地脚螺栓的预埋位置的选择是预埋方法的关键之一。

预埋位置应能够确保地脚螺栓与钢结构之间的连接强度和稳定性。

在选择预埋位置时，需要考虑到不同工况下的力学性能和承载能力要求。

例如，在受到地震力的区域，预埋位置应尽量靠近钢结构的节点，以增强结构的抗震性能。

同时，还需要考虑到预埋位置与混凝土基础之间的距离，以确保施工的可行性和连接的质量。

其次，预埋过程中需要注意的事项也至关重要。

在进行地脚螺栓的预埋时，首先要确保预埋孔的几何尺寸与地脚螺栓的要求相匹配，以保证地脚螺栓与钢结构之间的连接紧密。

其次，在预埋过程中还需要保证预埋孔的清洁度和无尘度，以减少杂质对连接质量的影响。

此外，还需要注意预埋孔的施工顺序，确保地脚螺栓能够顺利预埋，并确保预埋孔的稳定性和安全性。

针对不同的钢结构工程，有多种预埋方法可供选择。

最常见的预埋方法包括螺栓焊接法、螺栓埋入法和螺栓预埋胶法等。

螺栓焊接法是将地脚螺栓与钢结构通过焊接的方式进行预埋，具有连接强度高、施工简便等优点，适用于大型钢结构工程。

螺栓埋入法是将地脚螺栓通过埋入螺栓孔中的方式进行预埋，适用于较小规模的钢结构工程。

螺栓预埋胶法是利用胶粘剂将地脚螺栓与预埋孔壁粘结在一起，具有连接稳定、耐震性能好等特点。

根据实际情况和工程要求，可以选择最适合的预埋方法。

综上所述，钢结构地脚螺栓的预埋方法是确保钢结构工程稳定性和安全性的关键环节。

预埋位置的选择、预埋过程的注意事项以及预埋方法的类型和适用场景都需要仔细考虑。

在实际工程中，我们应根据具体情况选择最佳的预埋方法，以确保钢结构地脚螺栓的连接质量和工程的稳定性。

钢结构螺栓预埋钢结构建筑中，螺栓预埋是一项重要的工程工艺，它承担着连接和固定结构各部位的重要功能。

在钢结构施工中，螺栓预埋的质量和准确性直接关系到建筑的安全性和稳定性。

本文将针对钢结构螺栓预埋的相关内容进行详细介绍。

1. 螺栓预埋的定义螺栓预埋是指在进行钢结构构件安装前，将螺栓预先安装在构件中的孔洞内，并用螺丝将其固定在构件上，以便后续安装时直接与其它构件连接。

螺栓预埋需要考虑孔径、孔深、孔位等因素，确保螺栓安装的牢固和准确。

2. 螺栓预埋的作用螺栓预埋在钢结构建筑中起到连接和固定作用，能够有效地承担结构构件之间的受力传递。

通过螺栓预埋，可以确保建筑整体的稳固性和安全性，提高结构的抗震性能和承载能力。

3. 螺栓预埋的施工工艺3.1 孔洞准备在进行螺栓预埋前，首先需要对构件进行孔洞的准备。

孔洞的位置和尺寸需要根据设计要求进行精确测量和布置，确保螺栓预埋的位置准确无误。

3.2 螺栓安装将螺栓按照设计要求插入孔洞中，使用螺丝将其固定在构件上。

安装过程中需要注意螺栓的装配方向和深度，确保其与其它构件的连接紧密有效。

3.3 质量检验完成螺栓预埋后，需要进行质量检验。

检查螺栓的安装深度、固定牢固度和位置准确性，确保符合相关标准和规范要求。

4. 螺栓预埋的注意事项•孔洞尺寸和位置要准确无误，避免螺栓预埋偏差。

•螺栓安装时要注意装配方向和深度，确保连接牢固。

•注意螺栓的防锈处理，延长使用寿命。

•定期检查螺栓的状态，及时进行维护和更换。

钢结构螺栓预埋作为钢结构建筑中重要的工艺之一，对于建筑的安全性和可靠性至关重要。

合理施工和维护管理是确保钢结构螺栓预埋质量的关键，只有严格执行相关标准和规范要求，才能保证钢结构建筑的稳固和耐久性。

一、概述钢结构建筑在现代建筑中占据重要地位，而其安全性和稳定性往往依赖于螺栓连接的质量。

钢结构预埋螺栓一次到位施工工法在此背景下应运而生，为确保螺栓连接的稳固性和可靠性提供了新的解决方案。

本文将对钢结构预埋螺栓一次到位施工工法进行深入探讨，分析其优点和应用前景。

二、钢结构预埋螺栓一次到位施工工法的概念钢结构预埋螺栓一次到位施工工法是指在建筑的主体结构中，提前将螺栓预埋在构件中，通过一次到位的施工工法，将构件连接到设计位置。

这种施工工法消除了传统的螺栓现场拧紧环节，提高了施工效率，同时也减少了人为因素对螺栓拧紧质量的影响。

三、钢结构预埋螺栓一次到位施工工法的优点1、提升施工效率传统的钢结构螺栓连接往往需要在现场进行拧紧，需要大量的人力和时间。

而预埋螺栓一次到位施工工法可以在工厂预先进行螺栓的预埋和拧紧，到达现场时只需要简单的连接即可，大大提高了施工效率。

2、保障连接质量在传统的螺栓连接中，由于现场环境的复杂性和施工人员操作水平的不同，螺栓的拧紧质量难以保障。

而预埋螺栓一次到位施工工法可以在工厂环境下精准控制螺栓的预埋和拧紧过程，保障了连接的质量。

3、降低施工成本预埋螺栓一次到位施工工法减少了现场的人力需求和工期，从而减少了施工成本。

由于螺栓的预埋和拧紧在工厂中完成，也降低了现场的安装难度，减少了现场施工环节。

四、钢结构预埋螺栓一次到位施工工法的应用前景在当前建筑行业对安全、质量和效率的要求越来越高的背景下，预埋螺栓一次到位施工工法将会有广阔的应用前景。

在大型钢结构建筑、机械设备制造等领域，都可以应用这一施工工法，有效提高施工效率和连接质量，从而降低整体成本。

钢结构预埋螺栓一次到位施工工法作为一种新颖的施工工法，具有诸多优点，有着广阔的应用前景。

在未来的建筑行业中，预埋螺栓一次到位施工工法将为钢结构建筑的安全、稳定和高效施工提供可靠的技术支持。

五、预埋螺栓一次到位施工工法的实施过程1. 工厂预制阶段在这一阶段，首先需要对螺栓进行预埋。

钢结构施工中的预埋螺栓技术钢结构作为一种承重结构体系,由于具有自重轻、强度高、塑性韧性好、抗震性能优越、工业装配化程度高、施工工期短、综合经济效益显著、结构体系灵活、造型美观等诸多优点,因而被越来越广泛地应用于工业厂房、城市轨道(地铁) 车辆段库房、大型商场超市等大跨度或超大跨度的各类建筑中。

与其施工工艺相对应,需要为这些建筑建造大型钢筋混凝土基础或设备基础,埋设钢结构(柱)与钢筋混凝土基础联结的结构螺栓。

由于钢结构基础大(上部多呈四棱台形) ,螺栓悬空设置不易固定,钢结构安装质量要求高,因此联结螺栓的埋设精度成为钢结构安装施工的关键技术。

工艺原理利用独立的支架系统和定型模具为预埋螺栓定位,经使用经纬仪或全站仪精确调整、校对后,一次性完成混凝土承台浇注,从而达到预埋位置的准确无误。

该工艺流程的特点是:( 1 )由于采用定型模具钢板固定预埋螺栓, 使螺栓组内的螺栓相对位置保持准确。

( 2 ) 利用独立的支架系统和定型模具预埋螺栓,螺栓具有微调性,施工操作精度高,整体偏差小。

( 3 )充分利用搭设脚手架常用的Φ48 mm 钢管脚手杆和扣件周转材料,通用性强,费用低,可大量节省工程投入。

( 4 )施工工艺简便快捷,操作人员容易掌握。

钢结构预埋螺栓的工艺流程图如图 1 所示。

2.施工操作要点2.1 施工准备2. 1. 1 地脚螺栓的加工地脚螺栓应按设计要求加工定制和进场验收,必须具备相应的材质证明和检验报告。

2. 1. 2 定型模具的设计加工( 1 )根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具钢板的平面尺寸,刻出模具钢板的纵横轴线十字线,然后按模具轴线确定预埋螺栓的相对位置,钻孔。

模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合,钢板厚度宜≮4 mm。

( 2 )模具钢板加工好以后可以在现场组装, 轿杆采用长度 2. 0 m 的短脚手杆,立筋采用Φ18 mm 螺纹钢或Φ20 mm 钢管,立筋高度应高出预埋螺栓5～10 cm ,以方便使用钢尺校对轴线。

钢结构地脚螺栓预埋方法一、前言钢结构地脚螺栓预埋方法是钢结构建筑中常用的一种连接方式，其主要作用是将钢柱或钢梁与混凝土基础牢固地连接在一起，以确保建筑物的稳定性和安全性。

本文将详细介绍钢结构地脚螺栓预埋方法的具体步骤及注意事项。

二、材料和工具1. 地脚螺栓：选择符合国家标准的地脚螺栓，规格应与设计要求相符。

2. 螺母和垫圈：选择与地脚螺栓匹配的标准尺寸的螺母和垫圈。

3. 钻头和电钻：选择合适尺寸的高速钻头和电钻以便于在混凝土中打孔。

4. 混凝土灌注设备：为了确保灌注混凝土时能够充分填满孔洞，需要使用专业的混凝土灌注设备。

5. 测量工具：如水平仪、千分尺等，用于测量孔洞位置、深度等参数。

6. 手动工具：如扳手、铁锤等，用于安装螺栓和螺母。

三、步骤1. 确定预埋位置：按照设计图纸确定地脚螺栓的预埋位置，在混凝土基础上标记出孔洞的中心线。

2. 打孔：使用电钻和钻头在混凝土基础上打出符合地脚螺栓尺寸要求的孔洞，深度应符合设计要求。

打孔时，应保持水平和垂直方向的正确性，并严格控制孔洞的直径和深度。

3. 清理孔洞：使用气枪或吸尘器将孔洞中的杂物清除干净，以确保地脚螺栓能够紧密贴合混凝土表面。

4. 安装地脚螺栓：将地脚螺栓插入预先打好的孔洞中，并用铁锤轻敲使其与混凝土表面接触紧密。

在安装地脚螺栓时，应注意保持其垂直和水平方向的正确性，并严格按照设计要求控制其长度。

5. 固定垫圈和螺母：在地脚螺栓上先安装垫圈，然后再安装螺母，并用扳手将其拧紧。

在固定垫圈和螺母时，应注意保持其平整和水平方向的正确性，并严格按照设计要求控制其紧固力。

6. 灌注混凝土：使用专业的混凝土灌注设备将混凝土灌注到孔洞中，直至充满整个孔洞。

在灌注混凝土时，应注意保持其均匀和充分填满孔洞。

7. 整理表面：在混凝土完全干燥之前，使用铁锤等工具将地脚螺栓表面整理平整，并清除多余的混凝土。

四、注意事项1. 地脚螺栓预埋位置应符合设计要求，并严格按照设计图纸施工。
