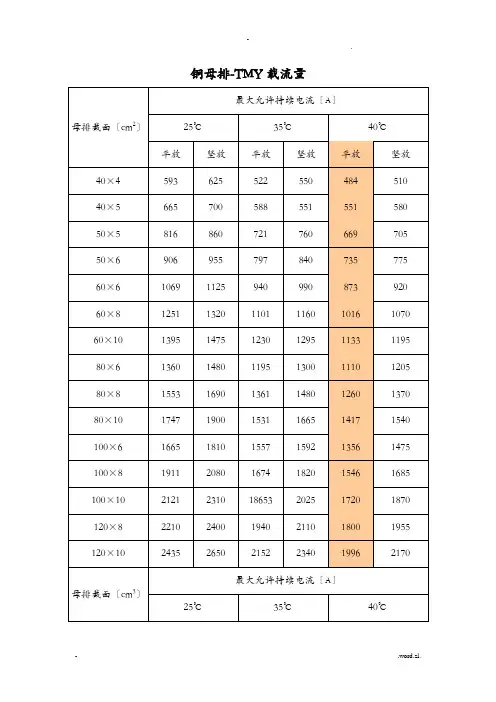

TMY铜排载流量和重量表

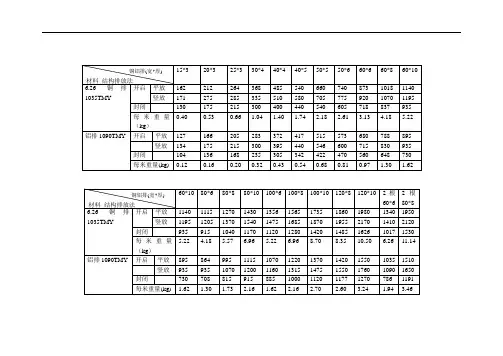

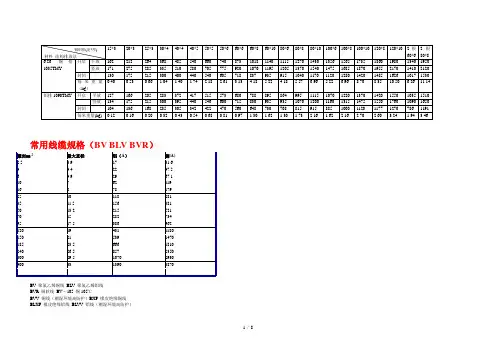

常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线BLV 聚氯乙烯铝线BVR 铜软线BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表53可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

经常使用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（湿润环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（湿润环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数”来暗示，通过心算而得。

由表53可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

额定电流下T M Y铜母排
选择表
This manuscript was revised on November 28, 2020
铜母排载流量统计表
1、本表系母排立放的数据。

当母排平放且宽度≤60mm时，表中数据应乘以
0.95；>60mm时应乘以0.92。

2、封闭式有通风渠道环境母排参照+45℃选择，封闭式无通风渠道环境母排参照+50℃选择，封闭式有通风渠道带串联电抗器电容柜环境母排参照+50℃选择，开启式环境参照+35℃选择，母排最高温度为+70℃。

3、以上表内数据在交流系统应用时有效；
4、当两根母排双拼安装时，母排间距均等于母排厚度。

5、带底纹的规格为常用铜排规格；
主母线与保护导体（PE）规格选择推荐。

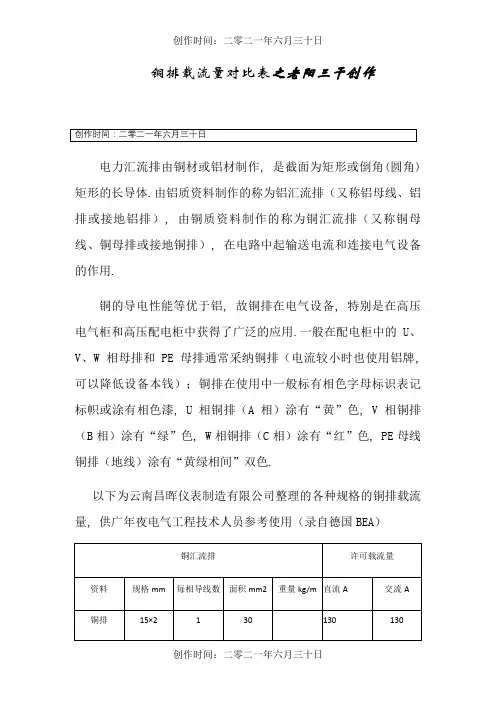

铜排载流量对比表之老阳三干创作电力汇流排由铜材或铝材制作, 是截面为矩形或倒角(圆角)矩形的长导体.由铝质资料制作的称为铝汇流排（又称铝母线、铝排或接地铝排）, 由铜质资料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排）, 在电路中起输送电流和连接电气设备的作用.铜的导电性能等优于铝, 故铜排在电气设备, 特别是在高压电气柜和高压配电柜中获得了广泛的应用.一般在配电柜中的U、V、W相母排和PE母排通常采纳铜排（电流较小时也使用铝牌, 可以降低设备本钱）；铜排在使用中一般标有相色字母标识表记标帜或涂有相色漆, U相铜排（A相）涂有“黄”色, V相铜排（B相）涂有“绿”色, W相铜排（C相）涂有“红”色, PE母线铜排（地线）涂有“黄绿相间”双色.以下为云南昌晖仪表制造有限公司整理的各种规格的铜排载流量, 供广年夜电气工程技术人员参考使用（录自德国BEA）铜牌又称为铜母线, 一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采纳铜牌.铜排主要用在一次线路上(年夜电流的相线、零线以及地线).电柜之间连接的一般称为主母排, 而主母排分到每个电柜内的开关电器上的称为分支母排.铜排也有镀锡的, 一般在电柜的连接处城市做镀锡处置和压花处置或者加导电膏.空余处有时加热缩套管呵护, 有的用绝缘漆.选择铜牌最主要的原因是铜牌载流量, 根据电流的年夜小选择合适的铜牌, 而且连接处的螺钉必需拧紧, 否则电流年夜时可能会烧熔铜牌.矩形母线载流量快速计算方法在母排加工的生产过程中, 经常会遇到如何准确的选用何种规格母排的问题.昌晖仪表技术部经过长期的工作经验, 摸索出了一套简单、易记的母排载流量的计算方法, 以供年夜家参考.一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.561.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆ 零(N)排母线依照相排母线的一半选取, 但不得小于16mm2.例：如求母排TMY100×10载流量为：◆单层：100×18=1800(A)......................... [查手册为1860A]◆ 双层：2TMY100×10的载流量=1800×1.58=2940(A) .......................[查手册为2942A]◆ 三层：2TMY100×10的载流量=1860×2=3720(A) ......................... [查手册为3780A]一次母线应选用带圆角的铜母线, 以防止尖端放电.在选择母线时, 除考虑动热稳定因素外, 其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配.。

铜母排-TMY载流量1600，2000KVA变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以0.4除以0.732=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1.3考虑吧，加上变压器所带所有负荷按0.8的同时系数考虑，我认为实际电流值应该大约在2309除以1.3乘以0.8=1421因此母排选择100*8的就可以了。

2000的变压器同样考虑的话电流值是1776，母排选择100*10就可以了。

从电源引入端开场向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11〔星三角11点接法〕；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动〔万能〕断路器，施耐德品牌,电流规格4000A，整定电流〔长延时〕3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器〔安科瑞品牌〕12路；9、FYS-0.22浪涌吸收保护〔避雷器〕；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本〔略〕，用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃〔交联聚乙烯绝缘、交联聚乙烯护套〕，规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表〔出线回路电流表〕，配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

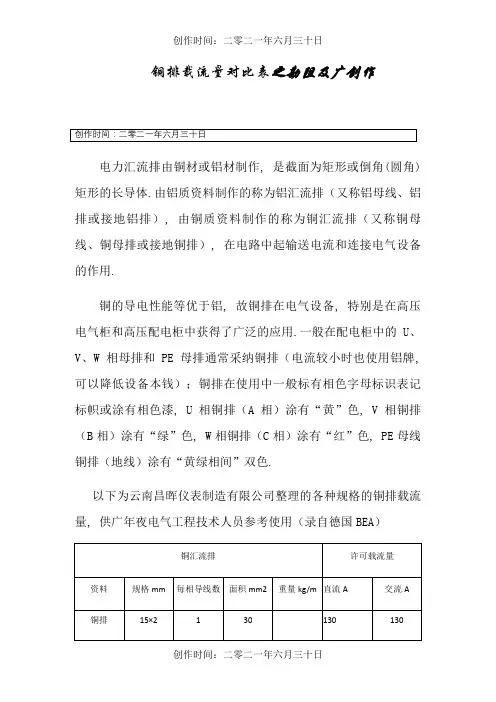

铜排载流量对比表之勘阻及广创作电力汇流排由铜材或铝材制作, 是截面为矩形或倒角(圆角)矩形的长导体.由铝质资料制作的称为铝汇流排（又称铝母线、铝排或接地铝排）, 由铜质资料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排）, 在电路中起输送电流和连接电气设备的作用.铜的导电性能等优于铝, 故铜排在电气设备, 特别是在高压电气柜和高压配电柜中获得了广泛的应用.一般在配电柜中的U、V、W相母排和PE母排通常采纳铜排（电流较小时也使用铝牌, 可以降低设备本钱）；铜排在使用中一般标有相色字母标识表记标帜或涂有相色漆, U相铜排（A相）涂有“黄”色, V相铜排（B相）涂有“绿”色, W相铜排（C相）涂有“红”色, PE母线铜排（地线）涂有“黄绿相间”双色.以下为云南昌晖仪表制造有限公司整理的各种规格的铜排载流量, 供广年夜电气工程技术人员参考使用（录自德国BEA）铜牌又称为铜母线, 一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采纳铜牌.铜排主要用在一次线路上(年夜电流的相线、零线以及地线).电柜之间连接的一般称为主母排, 而主母排分到每个电柜内的开关电器上的称为分支母排.铜排也有镀锡的, 一般在电柜的连接处城市做镀锡处置和压花处置或者加导电膏.空余处有时加热缩套管呵护, 有的用绝缘漆.选择铜牌最主要的原因是铜牌载流量, 根据电流的年夜小选择合适的铜牌, 而且连接处的螺钉必需拧紧, 否则电流年夜时可能会烧熔铜牌.矩形母线载流量快速计算方法在母排加工的生产过程中, 经常会遇到如何准确的选用何种规格母排的问题.昌晖仪表技术部经过长期的工作经验, 摸索出了一套简单、易记的母排载流量的计算方法, 以供年夜家参考.一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.561.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆ 零(N)排母线依照相排母线的一半选取, 但不得小于16mm2.例：如求母排TMY100×10载流量为：◆单层：100×18=1800(A)......................... [查手册为1860A]◆ 双层：2TMY100×10的载流量=1800×1.58=2940(A) .......................[查手册为2942A]◆ 三层：2TMY100×10的载流量=1860×2=3720(A) ......................... [查手册为3780A]一次母线应选用带圆角的铜母线, 以防止尖端放电.在选择母线时, 除考虑动热稳定因素外, 其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配.。

注：导线截面积与载流量的计算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：2.零(N)母线按相母线截面的一半选取(但≮16mm 2)。

3.由于受元件进出线端口宽度的限制或母排不易满足规定的电1.根据电流大小，按上表选择相母线。

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若2)。

定的电气间隙时，可用对应塑胶线代替。

78.5出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述m”导线载流量是其截面积数的2．5倍，依次类推。

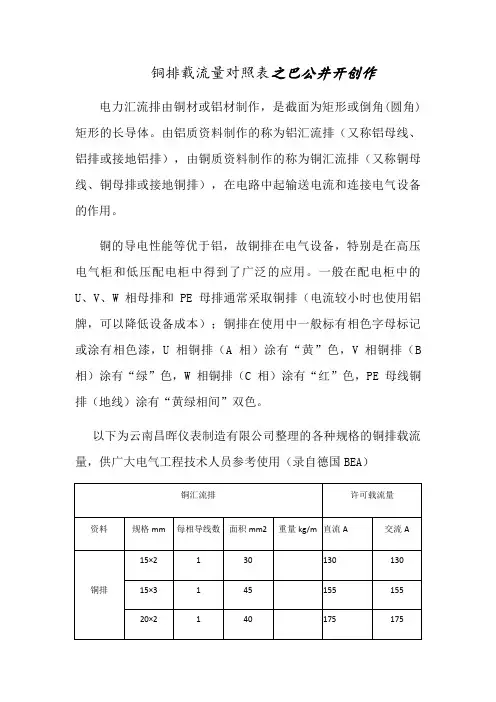

铜排载流量对照表电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。

由铝质材料制作的称为铝汇流排〔又称铝母线、铝排或接地铝排〕，由铜质材料制作的称为铜汇流排〔又称铜母线、铜母排或接地铜排〕，在电路中起输送电流和连接电气设备的作用。

铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。

一般在配电柜中的U、V、W相母排和PE母排通常采用铜排〔电流较小时也使用铝牌，可以降低设备本钱〕；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排〔A相〕涂有“黄〞色，V相铜排〔B相〕涂有“绿〞色，W相铜排〔C相〕涂有“红〞色，PE母线铜排〔地线〕涂有“黄绿相间〞双色。

以下为云南昌晖仪表制造整理的各种规格的铜排载流量，供广阔电气工程技术人员参考使用〔录自德国BEA〕铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采用铜牌。

铜排主要用在一次线路上(大电流的相线、零线以及地线)。

电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。

铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。

空余处有时加热缩套管保护，有的用绝缘漆。

选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择适宜的铜牌，并且连接处的螺钉必须拧紧，否那么电流大时可能会烧熔铜牌。

矩形母线载流量快速计算方法在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。

昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。

一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.56-1.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆零(N)排母线按照相排母线的一半选取，但不得小于16mm2。

铜排载流量对照表之巴公井开创作电力汇流排由铜材或铝材制作，是截面为矩形或倒角(圆角)矩形的长导体。

由铝质资料制作的称为铝汇流排（又称铝母线、铝排或接地铝排），由铜质资料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排），在电路中起输送电流和连接电气设备的作用。

铜的导电性能等优于铝，故铜排在电气设备，特别是在高压电气柜和低压配电柜中得到了广泛的应用。

一般在配电柜中的U、V、W相母排和PE母排通常采取铜排（电流较小时也使用铝牌，可以降低设备成本）；铜排在使用中一般标有相色字母标记或涂有相色漆，U相铜排（A相）涂有“黄”色，V相铜排（B 相）涂有“绿”色，W相铜排（C相）涂有“红”色，PE母线铜排（地线）涂有“黄绿相间”双色。

以下为云南昌晖仪表制造有限公司整理的各种规格的铜排载流量，供广大电气工程技术人员参考使用（录自德国BEA）铜牌又称为铜母线，一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采取铜牌。

铜排主要用在一次线路上(大电流的相线、零线以及地线)。

电柜之间连接的一般称为主母排，而主母排分到每个电柜内的开关电器上的称为分支母排。

铜排也有镀锡的，一般在电柜的连接处都会做镀锡处理和压花处理或者加导电膏。

空余处有时加热缩套管呵护，有的用绝缘漆。

选择铜牌最主要的原因是铜牌载流量，根据电流的大小选择合适的铜牌，而且连接处的螺钉必须拧紧，否则电流大时可能会烧熔铜牌。

矩形母线载流量快速计算方法在母排加工的生产过程中，经常会遇到如何准确的选用何种规格母排的问题。

昌晖仪表技术部经过长期的工作经验，摸索出了一套简单、易记的母排载流量的计算方法，以供大家参考。

一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.561.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆ 零(N)排母线依照相排母线的一半选取，但不得小于16mm2。

一、常用线缆规格及载流量（BV BLV BVR）二、BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆三、VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆四、BV型铜芯聚氯乙烯绝缘电线五、BLV型铝芯聚氯乙烯绝缘电线六、BVR型铜芯聚氯乙烯绝缘软电线（电缆）七、铝芯绝缘导线载流量与截面的倍数关系八、估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

之宇文皓月创作1600，2000KVA变压器低压侧各用多大的铜母排1600的变压器低压侧每相的电流是1600除以0.4除以0.732=2309A，这是指变压器在全部运用的情况下的电流值，考虑变压器选择时一般会比实际容量大一些，就按实际容量的1.3考虑吧，加上变压器所带所有负荷按0.8的同时系数考虑，我认为实际电流值应该大约在2309除以1.3乘以0.8=1421因此母排选择100*8的就可以了。

2000的变压器同样考虑的话电流值是1776，母排选择100*10就可以了。

从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌呵护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收呵护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率抵偿电容抵偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动抵偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收呵护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A暗示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95暗示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

铜排载流量对比表之勘阻及广创作电力汇流排由铜材或铝材制作, 是截面为矩形或倒角(圆角)矩形的长导体.由铝质资料制作的称为铝汇流排（又称铝母线、铝排或接地铝排）, 由铜质资料制作的称为铜汇流排（又称铜母线、铜母排或接地铜排）, 在电路中起输送电流和连接电气设备的作用.铜的导电性能等优于铝, 故铜排在电气设备, 特别是在高压电气柜和高压配电柜中获得了广泛的应用.一般在配电柜中的U、V、W相母排和PE母排通常采纳铜排（电流较小时也使用铝牌, 可以降低设备本钱）；铜排在使用中一般标有相色字母标识表记标帜或涂有相色漆, U相铜排（A相）涂有“黄”色, V相铜排（B相）涂有“绿”色, W相铜排（C相）涂有“红”色, PE母线铜排（地线）涂有“黄绿相间”双色.以下为云南昌晖仪表制造有限公司整理的各种规格的铜排载流量, 供广年夜电气工程技术人员参考使用（录自德国BEA）铜牌又称为铜母线, 一般在配电柜中的A、B、C以及U、V、W相母排和PE母排均采纳铜牌.铜排主要用在一次线路上(年夜电流的相线、零线以及地线).电柜之间连接的一般称为主母排, 而主母排分到每个电柜内的开关电器上的称为分支母排.铜排也有镀锡的, 一般在电柜的连接处城市做镀锡处置和压花处置或者加导电膏.空余处有时加热缩套管呵护, 有的用绝缘漆.选择铜牌最主要的原因是铜牌载流量, 根据电流的年夜小选择合适的铜牌, 而且连接处的螺钉必需拧紧, 否则电流年夜时可能会烧熔铜牌.矩形母线载流量快速计算方法在母排加工的生产过程中, 经常会遇到如何准确的选用何种规格母排的问题.昌晖仪表技术部经过长期的工作经验, 摸索出了一套简单、易记的母排载流量的计算方法, 以供年夜家参考.一般矩形铜排的载流量公式为：铜排载流量(40℃)=铜排宽度(mm)×厚度系数其中铜牌厚度系数为：◆ 2层铜排载流量(40℃)=单层铜排载流量×系数(1.561.58)◆ 3层铜排载流量(40℃)=单层铜排载流量×系数2◆ 零(N)排母线依照相排母线的一半选取, 但不得小于16mm2.例：如求母排TMY100×10载流量为：◆单层：100×18=1800(A)......................... [查手册为1860A]◆ 双层：2TMY100×10的载流量=1800×1.58=2940(A) .......................[查手册为2942A]◆ 三层：2TMY100×10的载流量=1860×2=3720(A) ......................... [查手册为3780A]一次母线应选用带圆角的铜母线, 以防止尖端放电.在选择母线时, 除考虑动热稳定因素外, 其铜排载流量应按母线长期允许工作稳定为+70℃、周围空气温度为+30℃的数据选配.。
