camera验证与测试项目

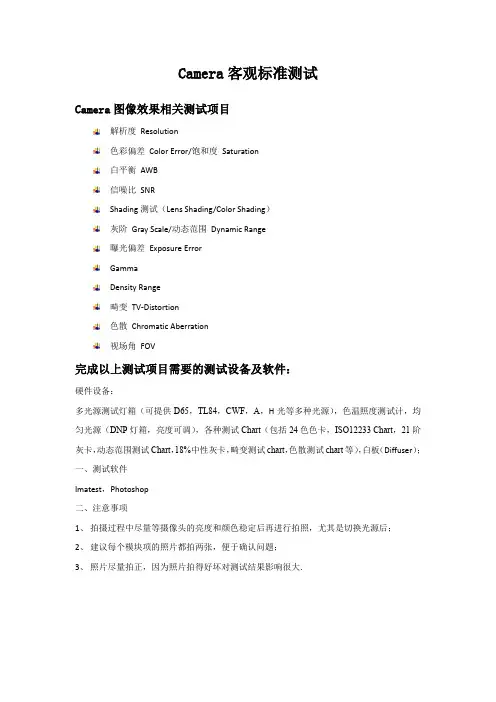

Camera客观标准测试Camera图像效果相关测试项目解析度Resolution色彩偏差Color Error/饱和度Saturation白平衡AWB信噪比SNRShading测试（Lens Shading/Color Shading）灰阶Gray Scale/动态范围Dynamic Range曝光偏差Exposure ErrorGammaDensity Range畸变TV-Distortion色散Chromatic Aberration视场角FOV完成以上测试项目需要的测试设备及软件：硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A，H光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart，21阶灰卡，动态范围测试Chart，18%中性灰卡，畸变测试chart，色散测试chart等），白板（Diffuser）；一、测试软件Imatest，Photoshop二、注意事项1、拍摄过程中尽量等摄像头的亮度和颜色稳定后再进行拍照，尤其是切换光源后；2、建议每个模块项的照片都拍两张，便于确认问题；3、照片尽量拍正，因为照片拍得好坏对测试结果影响很大.Imatest界面简介测解析力直接打开前一张MTF测试图色彩还原、饱和度、白平衡、信噪比、曝光、Gamma灰阶、动态范围灰阶、动态范围Shading测试畸变一、解析度(Resolution)1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试环境：实验室光线照度为>200Lux。

原则上是保持chart表面照度均匀的前提下，尽量让测试环境达到最亮，我们实际调试时为了提高效率，尽量模拟客户的测试环境。

1.4 拍照步骤：（1）将手机Camera调至sensor实际分辨率，其余拍照菜单保持默认选项（如EV、Flash等）；（2）将12233 Chart垂直固定在墙上；注：30像素选用1X的Chart，130万和200万像素的选用2 X的Chart，500万像素的选用4 X的Chart，1200万像素以上的项目选用增强型4X Chart.（3）移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，测MTF值时使ISO12233 Chart中的4：3区域正好落在手机的预览画面中,如下图1红线框所示：图1（4）固定手机，待图像稳定后拍照；（5）测线对时，中心的解析度测试可用上述照片，角落解析度测试需另外拍两张照片。

Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度Resolution2）色彩还原Color Accuracy3）均一性Lens Shading And Color Shading4）白平衡AWB5）灰阶\动态范围Gray Scale/Dynamic Range6）几何失真TV-Distortion7）信噪比SNR8）视场角FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。

Camera图像效果测试规范正文1 解析度测试Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；测试步骤：1.5Camera）调节1的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图23 图4图测试标准1.7解析度值（LW/像素Sensor 中心四角120CIF200（前摄像头）VGA200250（后摄像头）VGA300400130万像素500600万像素200700800万像素3009001100500万像素11001400万像素800 2色彩还原测试ColorCamer荧光2cmColorCamerChar，步7.3测试软件：Imatest;7.4测试环境：。

摄像头试验检验指导书
一、定义
摄像头（camera）是用来记录图像或视频信号的一种电子设备。

摄像
头的试验和检验是指在实际应用中，确保摄像头的正常工作，确保摄像头
能够正确地记录图像和视频信号，并且确保摄像头的画面质量。

二、摄像头试验与检验的主要内容
1.电气试验：测试摄像机的工作电压、电流和耗散电功率等是否正常，以及摄像机的主要部件的运行是否正常。

2.动态试验：测试摄像机的输入到输出的图像质量，检查摄像机是否
能够清晰记录图像和视频信号。

3.画质试验：测试摄像机的白平衡、颜色、对比度、色彩失真度等是
否正常。

4.功能试验：测试摄像机的自动曝光功能、自动对焦功能、自动白平衡、记录格式和比特率等是否正常。

5.无线传输试验：测试摄像机的无线传输距离、传输速率和传输质量，以确保无线传输的安全和稳定性。

6.兼容性试验：测试摄像机与其他系统的兼容性，确保摄像机可以正
常工作。

三、摄像头试验与检验的主要方法
1.对摄像头设备的外观检查，检查摄像头是否有外观的损坏，以及电
源线和连接线是否正常。

2.用多个摄像头进行实时视频监控。

Camera图像效果测试规范范围Scope：Camera图像效果测试规范包括测试项目、测试方法和测试标准；适用于生产线量产参考标准。

本规范规定的摄像头图像效果相关测试项目：1）开路\短路测试Open/Short2）工作电流和待机电流Operating/PWDN Current3）解析度Resolution4）亮度均匀性Lens Shading5）脏污Particle6）坏点Dead/Wound pixel测试设备及环境1、硬件设备：电脑一套，度信测试平台，CCM模组，D65标准光源灯箱(亮度可调)，色温照度测试计，ISO12233 Chart，EIA1956 Chart，均匀白卡，均匀黑卡，镜头调焦环，直尺等。

2、测试环境：D65标准光源，光线照度为700Lux+/-50Lux，生产线所测项目都以D65标准光源为准；保证ISO12233整个Chart表面的亮度值相差小于20%；测试方法和测试标准1、开路\短路测试Open/Short1.1，测试目的：检测手机摄像头模组所有Pin的开路状态，Pin与Pin之间的短路信息，排除目测无法判定的隐患；1.2，测试步骤：选定支持开路\短路测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察是否有开路\短路的情况。

勾选开路\短路测试设定开路\短路测试标准详细开路信息显示详细短路信息显示图2 短路2、工作电流和待机电流Operating/PWDN Current2.1，测试目的：检测摄像头模组睡眠状态的总电流和工作状态的各路(A VDD/DOVDD/DVDD/AF_VDD）的电流值，避免电流值过高过低而引起的隐患。

2.2，测试步骤：选定支持工作电流和待机电流测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察待机电流值和工作电流值，不同Sensor型号的待机电流和工作电流会不同，具体请参考各机型的SOP 资料。

待机电流值显示图3 待机电流测试正常工作时各组供电的电流值图4 工作电流值3、解析角测试Resolution3.1，测试目的：解析度测试是拍照系统对于被摄像物体的点像的再现能力。

摄像头测试验证项目摄像头测试验证项目是针对摄像头的性能和功能进行全面测试的过程。

这些测试项目旨在验证摄像头的图像质量、分辨率、对比度、曝光、对焦、白平衡、色彩还原等方面的表现。

以下是一个很全面的摄像头测试验证项目，包含了从硬件到软件各个方面的测试。

1.硬件测试a.检查摄像头外观是否完好，并且没有任何损坏。

b.检查摄像头镜头是否清晰，无灰尘和划痕。

c.检查摄像头组件的连接是否稳定，并确保所有线缆和接口都没有松动。

2.基础功能测试a.测试摄像头是否可以正常启动和关闭。

b.测试摄像头是否可以拍摄照片。

c.测试摄像头是否可以录制视频，并检查录制的视频质量。

d.测试摄像头是否可以进行实时预览。

3.图像质量测试a.测试摄像头的分辨率，包括水平和垂直像素值。

b.测试摄像头的对比度，确保图像中的颜色和明暗部分能够清晰区分。

c.测试摄像头的曝光，确保图像的亮度和细节能够适应不同的光线条件。

d.测试摄像头的对焦功能，确保图像的焦点可以调整到不同的距离。

e.测试摄像头的白平衡，确保图像中的颜色可以准确还原。

f.测试摄像头的色彩还原，确保图像中的色彩饱满且准确。

4.异常场景测试a.测试摄像头在低光条件下的图像质量。

b.测试摄像头在强光条件下的图像质量。

c.测试摄像头在快速移动或晃动的情况下的图像质量。

d.测试摄像头在不同环境光照下的图像质量。

5.功能测试a.测试摄像头是否支持变焦功能，并检查变焦的质量。

b.测试摄像头是否支持HDR（高动态范围）功能，并检查HDR照片的质量。

c.测试摄像头是否支持人脸识别功能，并检查识别准确度和速度。

d.测试摄像头是否支持拍摄连拍照片，并检查连拍效果。

e.测试摄像头是否支持拍摄全景照片，并检查全景效果。

6.厂商特定功能测试a.如果摄像头有特定厂商的拍摄模式（如夜景模式、肖像模式等），测试这些模式的功能和效果。

b.如果摄像头支持特定的智能功能（如自动识别场景、自动优化照片等），测试这些功能的准确度和效果。
