固体流态化技术

流态化技术第一章定义：流态化是一种使固体颗粒通过与气体或液体（流体）接触而转变成类似流体状态的操作。

一、流态化形成的过程1．固定床阶段气流对颗粒的曳力 + 气流对颗粒的浮力 < 颗粒受到的重力床层体积固体颗粒总体积床层体积空隙率-=ε2．流态化床阶段气流对颗粒的浮力 = 颗粒受到的重力 压降△P = 单位截面积上床层物料的重量 不变不变，但P L L U ∆∴-↑↑→↑→)1(εε3.气力输送阶段 (气流床）气流对颗粒的曳力 + 气流对颗粒的浮力 > 颗粒受到的重力Umf ——临界流化速度，是指刚刚能够使固体颗粒流化起来的气体空床流化速度，也称最小流化速度。

Ut ——带出速度，当气体速度超过这一数值时，固体颗粒就不能沉降下来，而被气流带走，此带出速度也称最大流化速度。

操作速度、表观流速（U ）——是指假想流体通过流化床整个截面（不考虑堆积固体粒子）时的截面平均流速（也称空塔速度或空管速度），用U 表示。

注意P2图1.2两条线不重合的原因：该页第四段（非自然堆积）二、形成流态化的条件1.有固体颗粒存在2.有流体介质存在3．固体与流体介质在特定条件下发生作用三、流态化过程具有的特点1.类似液体的特性（物性参数）2.固体颗粒的剧烈运动与迅速混合3. 强烈的碰撞与摩擦4.颗粒比表面积大5.气体与颗粒的接触时间不均匀四、流态化过程中的不正常现象1．沟流2.腾涌 3.分层 4.气泡五、气-固流化床的一般性评价1．良好的床层均温性 2．较高的传热传质速率 3．输送能力大4．可利用或加工粉末状物料流态化可以分为聚式流化态和散式流化态。

气泡相：就是内部几乎没有固体颗粒，仅在其边壁或 外表面 有固体颗粒环绕的运动空间乳化相：指的是固体颗粒与气体介质的混合区域第二章A 类： 细 大多数工业流化床反应使用的催化剂属于此类。

B 类: 粗 鼓泡床大都用此颗粒C 类： 极细 在气固催化反应中很少采用，但同相加工中采用较多，如明矾综合利用。

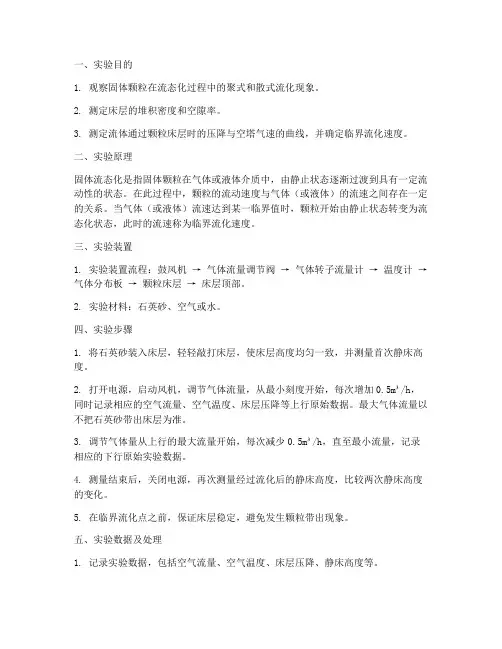

一、实验目的1. 观察固体颗粒在流态化过程中的聚式和散式流化现象。

2. 测定床层的堆积密度和空隙率。

3. 测定流体通过颗粒床层时的压降与空塔气速的曲线，并确定临界流化速度。

二、实验原理固体流态化是指固体颗粒在气体或液体介质中，由静止状态逐渐过渡到具有一定流动性的状态。

在此过程中，颗粒的流动速度与气体（或液体）的流速之间存在一定的关系。

当气体（或液体）流速达到某一临界值时，颗粒开始由静止状态转变为流态化状态，此时的流速称为临界流化速度。

三、实验装置1. 实验装置流程：鼓风机→ 气体流量调节阀→ 气体转子流量计→ 温度计→ 气体分布板→ 颗粒床层→ 床层顶部。

2. 实验材料：石英砂、空气或水。

四、实验步骤1. 将石英砂装入床层，轻轻敲打床层，使床层高度均匀一致，并测量首次静床高度。

2. 打开电源，启动风机，调节气体流量，从最小刻度开始，每次增加0.5m³/h，同时记录相应的空气流量、空气温度、床层压降等上行原始数据。

最大气体流量以不把石英砂带出床层为准。

3. 调节气体量从上行的最大流量开始，每次减少0.5m³/h，直至最小流量，记录相应的下行原始实验数据。

4. 测量结束后，关闭电源，再次测量经过流化后的静床高度，比较两次静床高度的变化。

5. 在临界流化点之前，保证床层稳定，避免发生颗粒带出现象。

五、实验数据及处理1. 记录实验数据，包括空气流量、空气温度、床层压降、静床高度等。

2. 绘制压降与空塔气速的曲线。

3. 根据实验数据，确定临界流化速度。

六、实验结果与分析1. 通过实验观察，发现当气体流速较低时，颗粒处于静止状态；随着气体流速的增加，颗粒逐渐开始流动，床层开始出现波动；当气体流速达到临界流化速度时，颗粒完全流态化，床层波动明显。

2. 根据实验数据，绘制压降与空塔气速的曲线，曲线呈非线性关系。

3. 根据曲线，确定临界流化速度为0.4m/s。

七、实验结论1. 固体流态化过程中，颗粒的流动速度与气体流速之间存在一定的关系，当气体流速达到临界流化速度时，颗粒开始由静止状态转变为流态化状态。

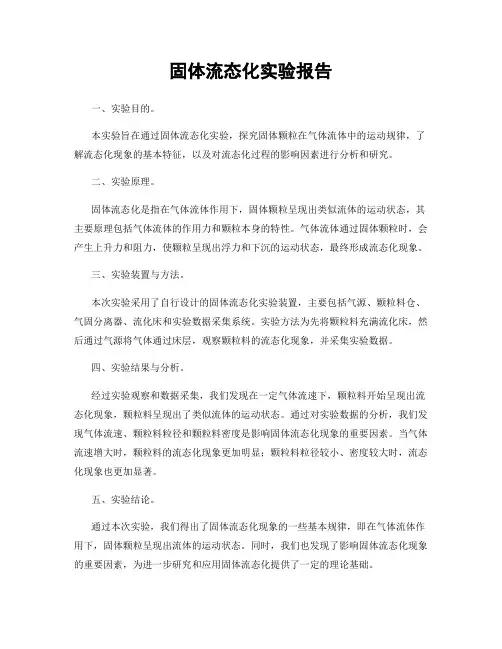

固体流态化实验报告一、实验目的。

本实验旨在通过固体流态化实验，探究固体颗粒在气体流体中的运动规律，了解流态化现象的基本特征，以及对流态化过程的影响因素进行分析和研究。

二、实验原理。

固体流态化是指在气体流体作用下，固体颗粒呈现出类似流体的运动状态，其主要原理包括气体流体的作用力和颗粒本身的特性。

气体流体通过固体颗粒时，会产生上升力和阻力，使颗粒呈现出浮力和下沉的运动状态，最终形成流态化现象。

三、实验装置与方法。

本次实验采用了自行设计的固体流态化实验装置，主要包括气源、颗粒料仓、气固分离器、流化床和实验数据采集系统。

实验方法为先将颗粒料充满流化床，然后通过气源将气体通过床层，观察颗粒料的流态化现象，并采集实验数据。

四、实验结果与分析。

经过实验观察和数据采集，我们发现在一定气体流速下，颗粒料开始呈现出流态化现象，颗粒料呈现出了类似流体的运动状态。

通过对实验数据的分析，我们发现气体流速、颗粒料粒径和颗粒料密度是影响固体流态化现象的重要因素。

当气体流速增大时，颗粒料的流态化现象更加明显；颗粒料粒径较小、密度较大时，流态化现象也更加显著。

五、实验结论。

通过本次实验，我们得出了固体流态化现象的一些基本规律，即在气体流体作用下，固体颗粒呈现出流体的运动状态。

同时，我们也发现了影响固体流态化现象的重要因素，为进一步研究和应用固体流态化提供了一定的理论基础。

六、实验总结。

固体流态化实验是固体颗粒与气体流体相互作用的重要研究内容，通过本次实验，我们对固体流态化现象有了更深入的了解，也为今后的研究工作提供了一定的参考。

希望通过我们的努力，能够为固体流态化领域的发展做出更大的贡献。

七、参考文献。

1. 王明，李华. 固体流态化基础与应用. 北京，化学工业出版社，2008.2. 张三，李四. 固体流态化实验技术与应用. 上海，上海科学技术出版社，2010.以上就是本次固体流态化实验的报告内容，谢谢大家的阅读。

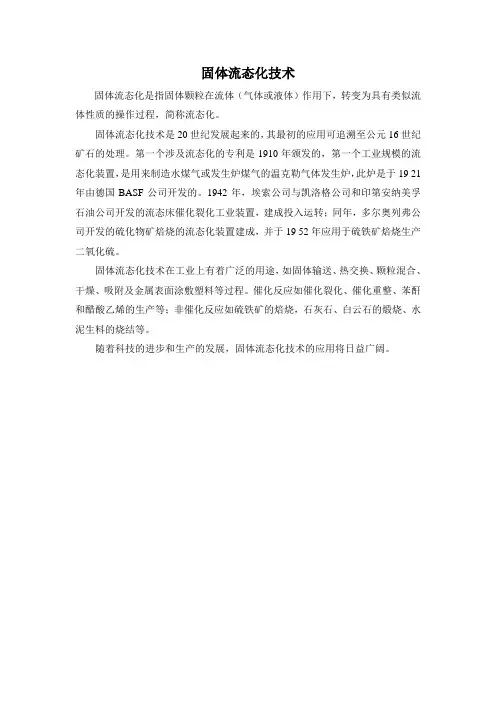

固体流态化技术
固体流态化是指固体颗粒在流体（气体或液体）作用下，转变为具有类似流体性质的操作过程，简称流态化。

固体流态化技术是20世纪发展起来的，其最初的应用可追溯至公元16世纪矿石的处理。

第一个涉及流态化的专利是1910年颁发的，第一个工业规模的流态化装置，是用来制造水煤气或发生炉煤气的温克勒气体发生炉，此炉是于19 21年由德国BASF公司开发的。

1942年，埃索公司与凯洛格公司和印第安纳美孚石油公司开发的流态床催化裂化工业装置，建成投入运转；同年，多尔奥列弗公司开发的硫化物矿焙烧的流态化装置建成，并于19 52年应用于硫铁矿焙烧生产二氧化硫。

固体流态化技术在工业上有着广泛的用途，如固体输送、热交换、颗粒混合、干燥、吸附及金属表面涂敷塑料等过程。

催化反应如催化裂化、催化重整、苯酐和醋酸乙烯的生产等；非催化反应如硫铁矿的焙烧，石灰石、白云石的煅烧、水泥生料的烧结等。

随着科技的进步和生产的发展，固体流态化技术的应用将日益广阔。

固体流态化实验报告实验目的，通过实验观察和分析固体颗粒在气流中的流态化特性，探讨流态化过程中的规律和影响因素。

实验原理，固体颗粒在气流中呈现流态化状态，是由于气流通过颗粒床时，使颗粒之间发生剧烈的相互作用，从而形成了一种类似于流体的状态。

流态化过程包括固体颗粒的床层形成、床层的膨胀和收缩、颗粒之间的相互作用等。

实验装置，本次实验采用了一台流态化实验装置，包括气流发生器、颗粒床、气流调节装置、压力传感器和温度传感器等。

实验步骤：1. 调节气流速度和颗粒床高度，使得气流能够充分通过颗粒床并形成流态化状态。

2. 测量和记录不同气流速度下的颗粒床压力和温度变化。

3. 观察颗粒床的膨胀和收缩情况，记录流态化过程中的现象和规律。

实验结果与分析：通过实验观察和数据记录，我们得到了以下结果：1. 随着气流速度的增加，颗粒床的压力呈现出逐渐增加的趋势。

这是因为气流速度增加会导致颗粒床的膨胀，从而增加了床层的阻力，使得床层压力增加。

2. 在一定范围内，气流速度的增加对颗粒床温度影响不大。

但是当气流速度超过一定数值时，颗粒床温度会明显上升，这是由于气流速度增加引起了颗粒之间的摩擦和碰撞，从而导致颗粒床的温度升高。

3. 流态化过程中，颗粒床呈现出了明显的膨胀和收缩现象。

当气流速度增加时，颗粒床的膨胀程度增加，床层呈现出了更加松散的状态。

而当气流速度减小时，颗粒床收缩，床层变得更加紧密。

结论，通过本次实验，我们深入了解了固体颗粒在气流中的流态化特性。

实验结果表明，气流速度对固体颗粒流态化过程有着显著影响，同时也揭示了流态化过程中颗粒床的压力、温度和膨胀收缩等重要特性。

这对于工业生产中的颗粒物料输送和处理具有一定的指导意义。

实验改进和展望，在今后的实验中，我们可以进一步研究不同颗粒物料的流态化特性，探讨影响流态化过程的更多因素，以及优化流态化实验装置，提高实验数据的准确性和可靠性。

通过本次实验，我们对固体流态化的特性和规律有了更深入的认识，这对于相关领域的研究和应用具有一定的参考价值。

固体流态化的名词解释1. 引言固体流态化是一种物质在外界作用下从固态向流态转化的过程。

相较于传统的固体和液体状态，固体流态化展现了许多独特的性质和潜力。

本文将对固体流态化进行详细解释，包括其定义、机理、应用和前景。

2. 固体流态化的定义固体流态化，又称为固体颗粒流动或颗粒流动化，是指固态物质在特定条件下，颗粒之间产生流动并表现出类似流体的行为。

这种状态下，固体被视为一个可变形、流动性较高的流体。

3. 流态化机理固体流态化的机理主要涉及颗粒之间的微观相互作用力和流动条件。

通常包括以下几个关键因素：1) 颗粒表面摩擦力：颗粒之间的表面摩擦力越小，流动性越高；2) 颗粒内部结构：颗粒内部的结构和排列方式会影响流动性；3) 外界作用：外界力的引入，如振动、剪切力或液体注入等，可以激发颗粒之间的流动行为；4) 孔隙空间：颗粒之间存在的孔隙空间和通道的形状和大小也会影响固体流态化的程度。

4. 固体流态化的应用固体流态化在许多领域具有重要的应用价值。

以下是几个典型的应用示例：1) 粉末冶金：固体流态化可用于粉末冶金工艺中，以促进粉末的均匀混合以及提高成型的效果；2) 粒子分离和筛选：通过固体颗粒的流态化，可以实现粒子的分离和筛选，广泛用于颗粒物料的分级和分类；3) 化工过程中的颗粒反应器：固体流态化可以使颗粒在反应器中更好地混合并提高反应效率；4) 沉积工艺中的喷涂：固体粉末的流态化可用于金属沉积、涂覆和喷涂工艺中，以获得均匀且致密的表面涂层；5) 滑动摩擦控制：借助固体颗粒的流态化，可以改善材料表面的摩擦性能，实现摩擦的控制和减少磨损。

5. 固体流态化的前景随着科技的发展和对新材料、新工艺的需求增加，固体流态化技术在工业和科学研究中的重要性不断提升。

固体流态化既可以改善传统过程的效率和品质，又可以为新型工艺的开拓提供基础。

同时，固体颗粒流态化也是一个广阔而充满挑战的研究领域，吸引了越来越多的科学家和工程师加入研究队伍。

实验十一 固体流态化实验一、实验目的1.观察散式和聚式流态化现象；2.测定液固与气固流态化系统中流体通过固体颗粒床层的压降和流速之间的关系。

二、基本原理流体（液体或气体）自下而上通过一固体颗粒床层, 当流速较低时流体自固体颗粒间隙穿过, 固体颗粒不动；流速加大固体颗粒松动, 流速继续增大至某一数值, 固体颗粒被上升流体推起, 上下左右翻滚, 作不规则运动, 如沸腾状, 此即固体流态化。

液固系统的流态化, 固体颗粒被扰动的程度比较平缓, 液固两相混合均匀, 这种流化状态称为“散式流态化”；气固系统的流态化, 由于气体与固体的密度差较大, 气流推动固体颗粒比较困难, 大部分气体形成气泡穿过床层, 固体颗粒也被成团地推起, 这种流化状态称为“聚式流态化”。

流态化床层的压降可由下式表达:g L P s )1)((ερρ--=∆对于球形颗粒, 起始流化速度（又称临界流速）可由下式表达:μρρg d u s p mf )(00059.02-=以上两式中: L ——床层高度, m ；ρs ——固体颗粒密度, kg/m3；ρ——流体密度, kg/m3；ε——床层空隙率；g——重力加速度, m/s2；dP——固体颗粒平均直径, m；μ——流体粘度, N·s/m2。

由以上两式可知, 影响流化床层和起始流化速度的因素主要为床层高度、流体与颗粒的密度、颗粒空隙率和颗粒尺寸、流体粘度等。

另外可根据佛鲁德准数（判断两种流化状态, （Fr）mf小于1时为散式流态化, 大于1时为聚式流态化。

上述各关系可以通过实验进行验证。

三、实验装置实验装置流程见附图所示, 分液固和气固两种流化床, 均为矩形透明有机玻璃结构, 床层横截面积尺寸为150×20mm, 分布板上放置约1公斤φ575μm玻璃球固体颗粒。

液固系统的水由旋涡式水泵自塑料水箱抽取经转子流量计送入流化床底部, 床层压降由倒置的U型管压差计计量, 流经床层的水由顶部溢流槽流回水箱。
