ETS-1000使用手册2011年1月28日EXFO的ETS-1000是一款经济高效的手持式以太网分析仪，服务提供商可使用该仪器进行下一代运营商以太网服务的开通和安装。
ETS-1000具有两个完全独立的测试端口，可支持以下接口：10/100/1000Base-T、1000Base-LX和1000Base-ZX。
下图为仪器外观：一、基本功能介绍：1、按F1进入“Setup”设置界面，如下图所示：A）进入网络设置界面，可以设置各端口的IP、掩码、网关及DNS。
如下图所示：B）进入接口设置界面，可以设置各端口的速率（10/100/100/Automatic）、Autoneg（自动协商On/Off）、MAC地址、VLAN及VLANID等参数。
如下图所示C）ETS-1000设置为仪器基本设置，按出厂默认设置即可。
2、按F2进入“Tools”设置界面。
此界面可以测试以太网功能。
A）PING测试：Setup可以设置要PING的IP地址。
B）路由跟踪：可以测试IP 数据报访问目标所采取的路径。
C）DNS查找：输入网址，可以查找DNSD）ARP监测：是否有ARP欺骗。
如下图：E）TCP客户端：可测试访问网页是否正常。
TCP客户端设置：F）电缆测试：可测试电缆是否正常。
G）环回：可以设置环回端口的参数（可选项为Off, 1层，2层，3层，4层环回）。
如下图所示：3、按F3进入“Tests”设置界面。
A）RFC-2544标准测试：定义了四个测试：吞吐量，延迟，帧丢失率，背靠背。
如下图所示：（背靠背性能测试通过以最大帧速率发送突发传输流并测量无包丢失时的最大突发（burst）长度（总包数量）来测试被测设备的缓冲区容量。
）进入设置界面如下图所示：Topology参数：可以设置收发端端口。
若双仪表测试，则收发端为本端；若单仪表测试，则收发端为不同端口。
如下图所示：Header参数：设置Src MAC和IP及Dst MAC和IP。

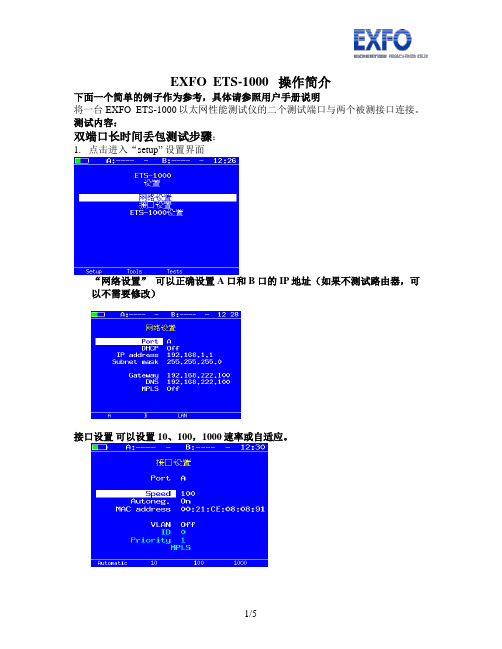

EXFO ETS-1000 操作简介下面一个简单的例子作为参考，具体请参照用户手册说明将一台EXFO ETS-1000以太网性能测试仪的二个测试端口与两个被测接口连接。
测试内容：双端口长时间丢包测试步骤：1.点击进入“setup”设置界面“网络设置”可以正确设置A口和B口的IP地址（如果不测试路由器，可以不需要修改）接口设置可以设置10、100，1000速率或自适应。
2.点击“Tools”到工具界面，点及“环回”B 端口设置为 2层环回，（可选项为Off, 1层，2层，3层，4层环回）3.点击“Tests”到此测试界面，点击”统计“点击“Reset” , 测试前先清零统计数据。
回到测试根界面。
4.选择” BERT”测试，（其他选择分别为RFC2544测试，多数据流测试，抖动测试）选择“设置”在设置界面，可以设置包长（64－9600），速率：1～100％，测试时间：到23小时59分59秒。
（以下2个界面已经默认设置好：点击Topology，网络拓扑结构配置Tx/Rx设为A：Header 设置确认 Src 是A口地址， Des 是B口地址。
）所有配置设好后，回到BERT 到此测试界面，点击”Start“测试结束后，回到测试主界面，点击“统计”。
综合统计：端口A 发送会比接收多2个帧，因为停止测试时，发口和收口的一点时延。
这是仪表固有的差别，不代表测试线路有丢包。
超过2个，就是被测设备的丢包。
点击》或《，可以查看2个端口的其他统计，如包长分布，CRC错误，单播，多播统计等。
其他测试情况基本类似，如有问题请随时跟我联系，谢谢！。

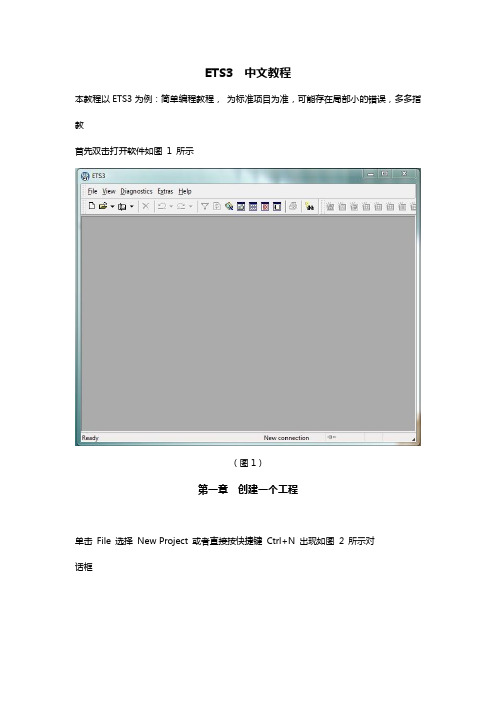

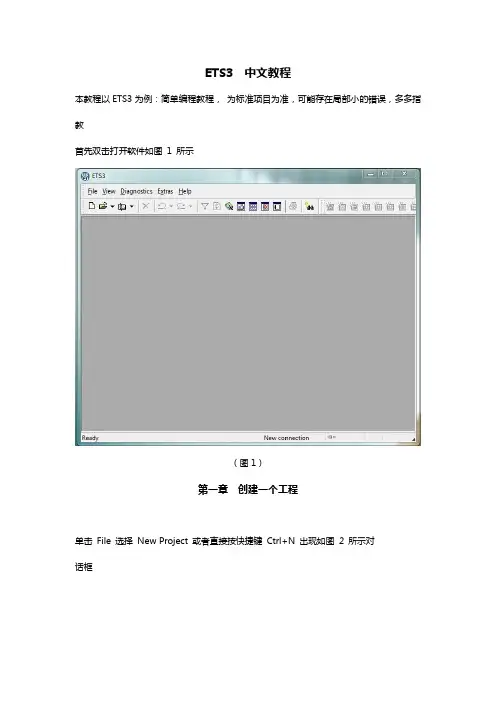

ETS3中文教程本教程以ETS3为例：简单编程教程，为标准项目为准，可能存在局部小的错误，多多指教首先双击打开软件如图1所示（图1）第一章创建一个工程单击File选择New Project或者直接按快捷键Ctrl+N出现如图2所示对话框（图2）用数字+字母给该项目命名如Office buildings点击ok按钮。
进入操作界面如图3所示：（图3）在buildings中右键点击Buildings/Functions选择Add Buildings出现如图4所示对话框，自定义Name如mg。
（图4）点击ok按钮会出现一个building如图5所示：（图5）（在工具栏中中的中会出现新建的Office buildings）右键点击mg选择Add Rooms出现如图6所示对话框（图6）自定义Name如1F如图7所示：（图7）点击ok按钮第二章加载设备此时右键点击1F选择Add Devices加载设备（前提是软件中已加载过正确的库文件）出现Product Finder对话框如图8所示：（图8）Manufacturer中选择Product family中选择要加载的设备名称如图9所示：（图9）首先选择1.1System Devices然后点击此时出现具体设备如图10所示：（图10）选择好设备后点击Insert或者直接双击加载MTN684064为电源，MTN680204为耦合器各加载一个然后选择4.4加载模块方法同上MTN647595为四路模块MTN647895为八路模块各加载一个然后选择1.3加载USB模块USB模块为MTN681829然后选择2.2加载面板面板型号为MTN6276xx需要几个就加载几个，这里就只加载一个然后再选择3.1加载探头探头型号为MTN6308xx同样，需要几个就加载几个，这里只加载一个作说明。
由于软件自身会为加载的设备自动分配地址，所以加载完设备后的情形如图11所示（图11）接下来为所加设备设置地址（由于所做项目中可能会有很多楼层或者房间，所以建议自己分配地址是要注意区分，地址不能重复）选定设备点击右键选择Properties系统自动弹出如图12所示对话框（图12）按照自己事先设定好的地址更改Phys Address如0.9如图13所示：（图13）所有设备地址分配好后如图14所示：（图14）然后对设备进行编辑选定设备单击右键选择Edit Parameters，由于电源、耦合器、USB模块无需编辑，所以这里只介绍如何编辑4、8路模块，面板及探头第三章设置参数1、四路模块参数设置选定四路模块点击右键选择Edit Parameters进入参数编辑对话框如图15所示：（图15）点击Channel configuration在Type of device选项中选择4channel如图16所示：（图16）然后选定1Switching把Current detection改为Enabled（电流检测）如图17所示：（图17）依次把2、3、4Switching都按照这个方法先改了八模跟四模差不多只不过八模选的是8channel还和四模一样的改法，这里就不在多说。
Turbine E.T.S.Emergency Trip System 汽轮机危急遮断系统用户手册版本控制：本说明书仅作参考之用，书中提到的代号等均为了说明方便，不一定代表真实情况，接线以随机图纸为准。
同时可能因为产品的更新，我们随时有可能修改本说明书，不再另行通知。
产品介绍：汽轮机危急遮断系统响应控制系统或汽轮机保护系统发出的指令，监视如下一些项目：◆DEH跳机◆DEH失电◆电超速保护◆轴向位移大◆汽机振动大◆汽机胀差大◆凝汽器真空低◆润滑油压低◆EH油压低◆推力轴承温度高◆支持轴承温度高◆发电机故障停机◆锅炉MFT动作◆手动停机等当需要保护的项目逻辑条件为真时，ETS系统发出停机指令，危急遮断器紧急关闭高、中压主汽门，使机组安全停机。
跳闸原因未消除时，系统不能被复位。
主要技术特点：◆双机PLC设置，任一PLC故障，均可自动发出故障报警信号，可靠性极高。
◆必须通过远程或者人工复位，才能解除ETS的停机状态，可防止人为的误操作。
◆具有在线试验功能，ETS系统在线试验不影响机组保护的正常动作。
◆双路电源自动切换回路。
◆重要信号三重冗余设计。
◆抗干扰抑制器防止电源干扰。
◆与DEH及DCS采用硬接线通讯。
◆每一停机点设有多重扩展。
◆根据负载要求设置中间继电器或者接触器。
◆可设置投切开关。
◆支持跳机信号首出记忆功能。
◆支持手动停机硬回路（即不通过PLC，直接跳机）。
◆严格按汽轮机运行规范和国家标准的要求制造。
◆800 ×600 ×2100机柜集成。
主要性能指标：◆跳闸响应时间≤15ms◆运行环境：-10 ～65℃◆相对湿度：35 ～85%RH（无凝结）◆振动：2.0G（10～55Hz）◆平均无故障时间＞50000小时◆系统可用率≥99.99%系统安装：把ETS系统机柜稳妥地安装在电子设备间的指定位置，一般情况下是在紧靠TSI机柜的位置。
系统电源，就地电缆，以及ETS系统对外通讯的电缆均接到系统机柜内。
危急遮断系统( ETS )使用说明书上海电气电站设备有限公司2012年8月1.系统概述：上海电气电站设备有限公司（SEPG）生产的危急遮断系统（ETS），根据汽轮机安全运行的要求，接受就地一次仪表或TSI二次仪表的停机信号，控制停机电磁阀，使汽轮机组紧急停机，保护汽轮机的安全。
危急遮断系统（ETS）对下列参数进行监视，一旦参数超越正常范围，通过停机电磁阀，使所有阀门油动机关闭。
ETS装置通过各传感器监测着汽轮机的运行情况(见图1、ETS系统图)。
具体监测的参数为：·汽机超速110%· EH油压低·润滑油压低·冷凝器真空度低·推力轴承磨损（轴向位移大）·由用户决定的遥控遮断信号ETS系统应用了双通道概念，允许重要信号进行在线试验，在线试验时仍具有保护功能。
2.系统组成：ETS系统由下列各部分组成：一个安装遮断电磁阀和状态压力开关的危急遮断控制块、三个安装压力开关和试验电磁阀的试验遮断块、三个转速传感器、一个装设电气和电子硬件的控制柜以及通讯至DCS的操作面板。
汽轮机上各传感器传递电信号给遮断控制柜，在控制柜中，控制器逻辑决定何时遮断自动停机危急遮断总管的油路。
2.1 危急遮断控制块危急遮断控制块当自动停机遮断电磁阀（20/AST）励磁关闭时，自动停机危急遮断总管中的油压就建立。
为了进行试验，这些电磁阀被布置成双通道。
一个通道中的电磁阀失磁打开将使该通道遮断。
若要使自动停机遮断总管压力骤跌以关闭汽机的蒸汽进口阀门，二个通道必须都要遮断。
20/AST电磁阀是外导二级阀。
EH抗燃油压力作用于导阀活塞以关闭主阀。
每个通道的导阀压力由63/ASP压力开关监测，这个压力开关用来确定每个通道的遮断或复通状态，以及作为一个联锁，以防止当一个通道正在试验时同时再试另一个通道。
2.2 危急遮断试验块每个试验块组装件由一个钢制试验块、二个压力表、二个截止阀、二个电磁阀和三个针阀组成。

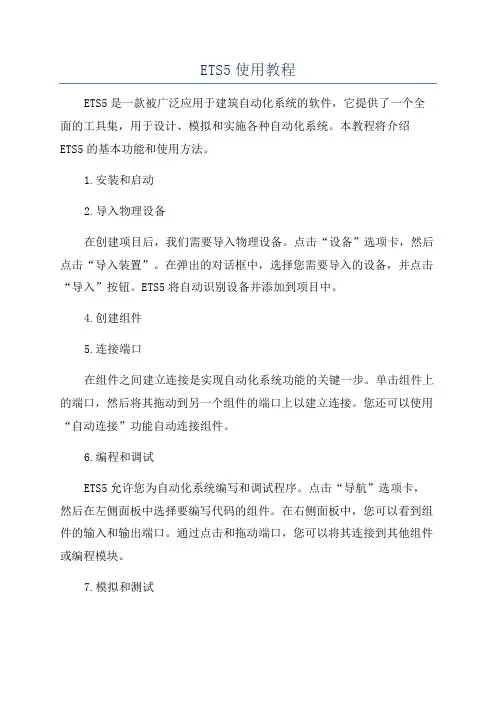

ETS5使用教程ETS5是一款被广泛应用于建筑自动化系统的软件，它提供了一个全面的工具集，用于设计、模拟和实施各种自动化系统。
本教程将介绍ETS5的基本功能和使用方法。
1.安装和启动2.导入物理设备在创建项目后，我们需要导入物理设备。
点击“设备”选项卡，然后点击“导入装置”。
在弹出的对话框中，选择您需要导入的设备，并点击“导入”按钮。
ETS5将自动识别设备并添加到项目中。
4.创建组件5.连接端口在组件之间建立连接是实现自动化系统功能的关键一步。
单击组件上的端口，然后将其拖动到另一个组件的端口上以建立连接。
您还可以使用“自动连接”功能自动连接组件。
6.编程和调试ETS5允许您为自动化系统编写和调试程序。
点击“导航”选项卡，然后在左侧面板中选择要编写代码的组件。
在右侧面板中，您可以看到组件的输入和输出端口。
通过点击和拖动端口，您可以将其连接到其他组件或编程模块。
7.模拟和测试ETS5还提供了模拟和测试自动化系统的功能。
点击“模拟”选项卡，然后点击“开始模拟”按钮，以启动系统的模拟模式。
您可以通过引入不同的输入值来测试系统的不同情况，并观察系统的行为和输出结果。
8.文件管理和导出在ETS5中，您可以通过点击“文件”选项卡来管理项目文件。
您可以创建、保存和加载项目文件，并选择导出项目文件的格式。
总结：以上是ETS5的基本功能和使用方法。
通过使用ETS5，您可以方便地设计、模拟和实施各种建筑自动化系统。
希望这个教程对您有所帮助！。

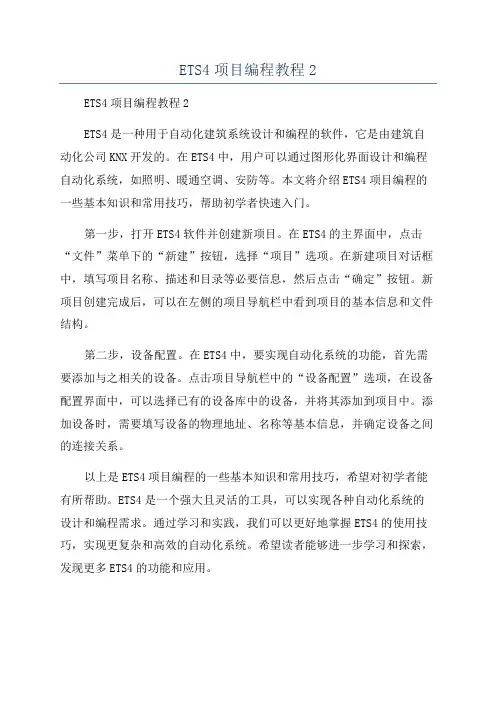

ETS4项目编程教程2
ETS4项目编程教程2
ETS4是一种用于自动化建筑系统设计和编程的软件，它是由建筑自动化公司KNX开发的。
在ETS4中，用户可以通过图形化界面设计和编程自动化系统，如照明、暖通空调、安防等。
本文将介绍ETS4项目编程的一些基本知识和常用技巧，帮助初学者快速入门。
第一步，打开ETS4软件并创建新项目。
在ETS4的主界面中，点击“文件”菜单下的“新建”按钮，选择“项目”选项。
在新建项目对话框中，填写项目名称、描述和目录等必要信息，然后点击“确定”按钮。
新项目创建完成后，可以在左侧的项目导航栏中看到项目的基本信息和文件结构。
第二步，设备配置。
在ETS4中，要实现自动化系统的功能，首先需要添加与之相关的设备。
点击项目导航栏中的“设备配置”选项，在设备配置界面中，可以选择已有的设备库中的设备，并将其添加到项目中。
添加设备时，需要填写设备的物理地址、名称等基本信息，并确定设备之间的连接关系。
以上是ETS4项目编程的一些基本知识和常用技巧，希望对初学者能有所帮助。
ETS4是一个强大且灵活的工具，可以实现各种自动化系统的设计和编程需求。
通过学习和实践，我们可以更好地掌握ETS4的使用技巧，实现更复杂和高效的自动化系统。
希望读者能够进一步学习和探索，发现更多ETS4的功能和应用。

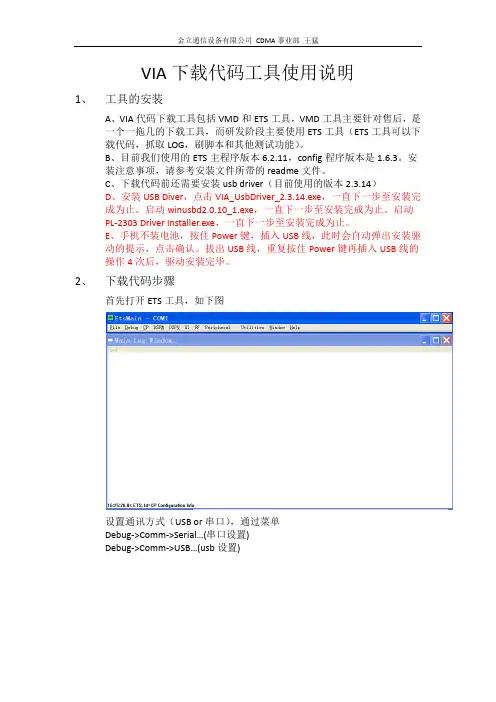

VIA下载代码工具使用说明1、工具的安装A、VIA代码下载工具包括VMD和ETS工具，VMD工具主要针对售后，是一个一拖几的下载工具，而研发阶段主要使用ETS工具（ETS工具可以下载代码，抓取LOG，刷脚本和其他测试功能）。
B、目前我们使用的ETS主程序版本6.2.11，config程序版本是1.6.3。
安装注意事项，请参考安装文件所带的readme文件。
C、下载代码前还需要安装usb driver（目前使用的版本2.3.14）D、安装USB Diver，点击VIA_UsbDriver_2.3.14.exe，一直下一步至安装完成为止。
启动winusbd2.0.10_1.exe，一直下一步至安装完成为止。
启动PL-2303 Driver Installer.exe，一直下一步至安装完成为止。
E、手机不装电池，按住Power键，插入USB线，此时会自动弹出安装驱动的提示，点击确认。
拔出USB线，重复按住Power键再插入USB线的操作4次后，驱动安装完毕。
2、下载代码步骤首先打开ETS工具，如下图设置通讯方式（USB or串口），通过菜单Debug->Comm->Serial…(串口设置)Debug->Comm->USB…(usb设置)选择USB时请选择Any，工具会自动识别。
下载代码请操作菜单Files->Flash DownLoad…在如上界面中Flash Section是个下拉选择框，可以指定很多种类型，对应flash每个划分的区块，由于我们代码编译出来是BOOT和CP两个烧录文件，所以我们常用的就是CP Boot和CP两个选项在选择flash Section后，请点击Browse….选择对应文件，然后勾选Wait for Boot Load Command选项。
然后PC连接手机，操作手机进入烧录模式（一般是关机模式下，按住某个键，然后插上USB线），当连接成功时，Wait for Boot Load Command选项会自动从Enable状态变回disable状态。

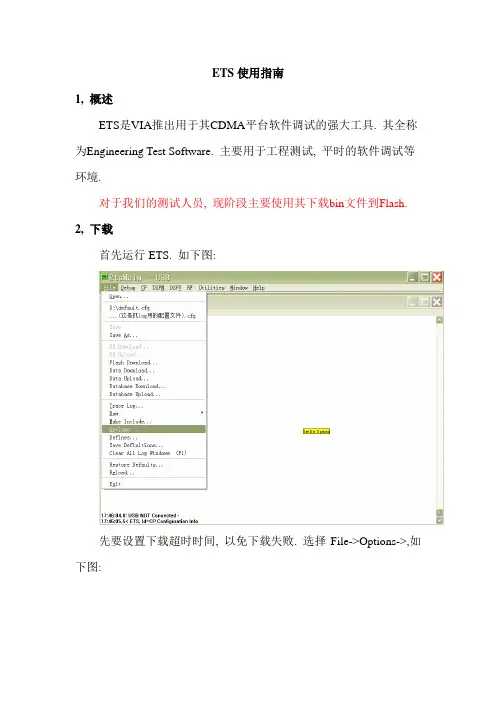

ETS使用指南
1, 概述
ETS是VIA推出用于其CDMA平台软件调试的强大工具. 其全称为Engineering Test Software. 主要用于工程测试, 平时的软件调试等环境.
对于我们的测试人员, 现阶段主要使用其下载bin文件到Flash. 2, 下载
首先运行ETS. 如下图:
先要设置下载超时时间, 以免下载失败. 选择File->Options->,如下图:
然后进入下载界面, 选择File->Flash Download, 如下图:
把Wait for Boot Load Command复选上, 开启CDMA手机, 插入数据线.
此时点击Jump to Loader 按钮. Download按钮由灰变黑, 如下图:
如果要下载all.img文件, Flash Section选择ALL FLASH, 如果要下载cp.rom, Flash Section选择CP.
然后点击Download按钮进行下载. 如下图:
下载完成后点击Jump to Loader按钮进行重启. 如下图:
4, 声明
本文档仅限于内部交流, 如有任何疑问请Call 4651(ext.), 或Mail qinghua.yang@, 欢迎交流.
版权所有, 西可通信.
杨清华于深圳2008-11-13。
ETS工具使用指南如何download版本A,打开ETSB,设置串口: 点击EtsMain窗口Debug->Comm->Serial...菜单选择串口，如图：C,点击EtsMain窗口File->Flash Download...菜单，弹出Flash Memory Download窗口, 点击Flash Memory Download窗口的Flash Section选择为CP Boot, Path指定被下载的手机软件,同时在前打√D,手机拔掉电池，插上DC200线，手机再插上电池，复选框自动取消选择表示Booter 启动，可以开始Download，进入如下界面：E,下载软件:点击Download按钮,探出下载进度提示窗口，等待下载F, Boot下载完成后，点击Flash Memory Download窗口的Flash Section选择为CP, Path 指定被下载的手机软件，点击Download开始下载CPG，UC100下载CP需要12分钟，完成后恢复到Flash Memory Download窗口，完成后需要拔电板，再重新插上电板开机注意：有时Download时会跳出中止提示对话框，不能Download成功，通过File->Options...设置Flash Download TimeoTW(sec)为200或250，如下图：如何改变波特率，提高download速度A，打开ETS工具后，点击EtsMain窗口File->Flash Download...菜单，弹出Flash Memory Download窗口, 点击Flash Memory Download窗口的Flash Section选择为CP Boot, Path指定被下载的手机软件,同时在前打√B，手机拔掉电池，插上DC200线，手机再插上电池，复选框自动取消选择表示Booter 启动，可以开始Download，进入如下界面：C，Booter启动后点击Exit关闭Flash Memory Download窗口，选择Debug Comm->Set Baud…,进入如下界面：将115200改成230400，点击OKD，重新点击EtsMain窗口File->Flash Download...菜单，弹出Flash Memory Download窗口, 点击Flash Memory Download窗口的Flash Section选择为CP Boot, Path指定被下载的手机软件此时不需要在前打√，点击Download开机下载bootE，Boot下载完成后点击Flash Memory Download窗口的Flash Section选择为CP, Path指定被下载的手机软件，点击Download开始下载CP注意：修改波特率后，在下次下载版本之前，需要将波特率重新设置成115200，再进行上述操作。
插除flash中数据A,打开ETS，插上DC200线，B,设置好串口，待同以上download版本中操作Booter连上后，点击CP->Flash->Flash Erase 弹出CP Flash Erase对话框，在Section Type选择相应的擦除区域，一般擦除Section Type 选择ALL FLASHC, 点击Send擦除FSM USER(擦用户数据)Down资源A，在UC100的idle下输入“*#21558#”,选择“Usb On/Off”为OffB，ETS->Utilities->File Transfer UtilityC，选择user->_VIA, 通过左边浏览PC本地目录，将需要的资源down到手机各自的目录下抓取logA,打开ETS，插上DC200线，Main Log Window显示的内容即为LOGB,点击Main Log Window窗口中的log->LogTofile选择保存路径C,进行操作，抓取logD,点击Main Log Window窗口中的log->LogClose关闭log测试Call时log的抓取由于测试过程中特别是测试call过程中有些log信息仅仅通过Main Log不能抓全，为了在测试中提高测试效率，能是获得发现问题的log更全面，需要进行如下操作进行log的获取：A，打开ETS工具，File->Open…选择配置文件Css&Call&SR&SMS&UIM&RF4.cfg的路径B，双击打开文件，接着会蹦出多个窗口，选择Main Log Window与Trace Log Window：C，同前面log的抓取中，先分别Log->LogToFile保存Main Log与Trace Log，手机开机并插上DC200线执行操作后在分别Log->Log Close关闭Main Log与Trace Log注意：手机操作时，有时Trace Log窗口并没有内容生成，这时所抓取的log信息并不全，需要重新打开一下配置文件Css&Call&SR&SMS&UIM&RF4.cfg，直至Trace Log窗口中不断有内容生成。
如何使用MPA工具查看signaling（主要用于现网测试）A,打开ETS，选择Utilities->Multipath AnalyzerB,在MPA工具窗口,选择view->open->ft_no_gps.cfgC,Over-The-Air->Exclude Paging Overhead(勾去掉)，Over-The-Air->Signaling(勾打上) D,连接DC200线，先按stop real time按钮，再按start real time按钮，可以看到signaling 窗口运行；如果按stop real time按钮，会暂停signaling。
基于计时器的注册在signaling中看system parameters－REG_PRD,在TW的值是60基于区域的注册在signaling中看system parameters－REG_Zone，在TW的值是21移动台短消息自动注册流程测试(操作之前需要换卡到手机)1.关机，打开ETS工具，选择Utilities->Multipath Analyzer，开机2.查看signaling界面上的Data burst 消息中的charl.3.1字段：1 3 80 0 60 97 49 62 60 98 49 62 85 84 45 67 68 51 48 48 60 47 98 49 62 60 98 50 62 53 4867 66 57 53 55 55 60 47 98 50 62 60 98 51 62 52 54 48 48 51 54 48 54 48 55 49 48 53 57 5160 47 98蓝色部分为ESN号：50CB9577LOG具体格式如下：之前未注册过：14:23:38.1> , Id=CP Printf, Sys Time=0xB0F3A9D1, 10659401 //服务器14:23:38.1> , Id=CP Printf, Sys Time=0xB0F3A9D2,13P0<a1><b1>TW-UC100</b1><b2>ff123456</b2><b3>460036061510122</b3><b4>1.40</b4></a1>199D2C8B //自注册短消息内容14:23:38.1> , Id=CP Printf, Sys Time=0xB0F3A9D4, _sendingMsg.parmMask&SMS_TL_BEARER_RPLY_OPT_PRESENT = 6414:23:38.1> , Id=CP Printf, Sys Time=0xB0F3A9D5, <<<<<<<<<<before store: 50cb956114:23:38.1> , Id=CP Printf, Sys Time=0xB0F3A9D5, <<<<<<<<<<save Esn。
ATWo register ok, telid:65005。
注：查询log方法：在log中搜索“UC100”，再搜索“65005”，都有的话，代表短信息自注册成功。
1:使用ESN的CDMA终端协议版本号3：终端自动注册消息P：短信内容长度0：填充位TW-UC100:手机型号ff123456：手机ESN号460036061510122：UIM卡IMSI号1.40：手机软件版本号199D2C8B：CRC校验码之前注册成功过了，同一台手机不换卡，重新开机，不会出现以下短消息：13P0<a1><b1>TW-UC100</b1><b2>ff123456</b2><b3>460036061510122</b3><b4>1.40</b4></a1>199D2C8B注：查询log方法：在log中搜索“UC100”，如果没有字段，说明没有发起短消息自注册。
如何读写电池参数A,打开ETS，校准过电池参数的手机开机，连接DC200线，从CP->DB->DBTemplates->Common->CP DB HWD Battery Data进入如下界面：B，点击Read读出电池参数C，点击write写入电池参数如何进行有无内存泄露的监督选择菜单：、、当发现Alloc By Task出现大量task名称并且逐步增多，而且不会消失的话就是有溢出了。
给出一个溢出例子给你们看看：图中的“BM”那三行就是溢出的数据，CD228中贵州定制版有内存泄露的版本“BM”是会逐渐增加。
刷脚本从ETS->Utilities->Script TWility进入如下界面：选择脚本所在的位置，打开脚本文件，如下打开的是校准信号时的脚本文件：手机开机，并连上DC100线，点击运行等脚本运行完后，脚本回到第一行。
通过ETS写ESN/MEID号写ESN界面操作步骤：1.输入Security Code：72683248427631082.输入ESN号：8位16进制数，如：0x50CB9563Log如下：16:07:52.2< ETS, Id=CP Set Mobile ID, SPC Code=0, Security Code=7268324842763108, Id Type=ESN(32 Bits), Value=0x0000000050CB956316:07:52.3> ETS, Id=CP Set Mobile ID, Result=SUCCESS, Reason=Updated Successfully 写MEID界面操作步骤：1.输入Security Code：72683248427631082.输入MEID号：14位16进制数，第1个字节取值范围是a0-ff，如：0x00a0000001123456Log如下：16:09:13.6< ETS, Id=CP Set Mobile ID, SPC Code=0, Security Code=7268324842763108, Id Type=MEID(56 Bits), Value=0x00a000000112345616:09:13.6> ETS, Id=CP Set Mobile ID, Result=SUCCESS, Reason=Updated Successfully 查看DSPV版本号以下就是DSPV版本信息：10:06:05.0< ETS, Id=CP CBP Version10:06:05.1> ETS, Id=CP CBP V ersion, Asic Type=ROM Rev D0, Chip Id Hi=0x0000, Chip Id Low=0x45d0, DSPM Num Patches=9, DSPM Build Date=Fri 01-Feb-08, DSPM Build Time=09:47:11, DSPM Patch Revision=7.0.2.10通过ETS写Bar Code号ets软件菜单在CP->V AL->FSI->CP Sidb Write, 设置如下：Send之后，log显示：22:56:09.9< ETS, Id=CP FSI Sidb Write, Type=18, ID=1, Offset=0, Length=18, Data=0x34 0x35 0x36 0x34 0x35 0x36 0x34 0x35 0x36 0x34 0x35 0x36 0x34 0x35 0x36 0x34 0x35 0x3622:56:10.0> ETS, Id=CP FSI Sidb Write, Status=FSI FSI_SUCCESS, Length=18。
