11、可限制用户认证客户端程序的类型和版本号，可自动升级认证客户端程序，防止客户端被破解。
12、强大的黑名单管理功能，可将各种恶意用户加入黑名单或强制用户下线；并提供灵活的查询功能，可根据帐号、IP地址、MAC地址和时间段等方式进行反向追踪，合理保障网络秩序。
13、支持公用服务的认证，保证在用户在帐号欠费的条件下可以实现自助服务，如冲值等。
14、支持普通包月、包月限时长、包月限流量、计天、计时长和计流量等多种计费策略，配合交换机的802.1x协议时，建议使用包月或计天的计费策略。
15、支持预付费和后付费等方式，并支持优惠时段设置，如对周末、法定公休日等优惠时段进行定制优惠收费，提高收费策略灵活性。
16、支持用户卡和充值卡，冲值卡配合用户卡以及提供的公用服务功能可以实现用户的完全自助管理。
17、安全严格的管理员和安全组管理，保证管理员权限的同时，提供了灵活的权限定制方式，可实现分级管理，权限细化到第三级菜单。
18、AGTS的用户管理模式，通过完整的组策略，将系统中的服务、计费策略、接入控制、接入时段、帐号模板、用户组等概念将系统中使用的功能进行全面系统组织，不仅有利于系统配置和管理，也有利于理解和学习系统。
19、提供强大的批量处理功能，包括批量开户、销户、修改、缴费和暂停等功能，降低管理工作量。
20、提供强大的分组管理功能，可按院系（专业）、学籍号、年级、部门、楼号等类型进行分类，并支持自定义。
21、强大的帐务管理功能，专门提供针对用户的帐务管理和针对管理员的营帐管理，提供日、月、年营业报表生成和打印功能，支持手动和自动两种出帐方式。
22、提供详细的用户在线信息表、用户上网日志记录和查询功能，包括用户帐号、IP地址、MAC地址、时间信息、NAS-IP、NAS-PORT、DNS配置信息等，方便管理和对帐。
RG-RIIL-BMC关键业务运行管理中心产品介绍星网锐捷网络有限公司目录1 产品图片 (1)2 产品概述 (2)3 产品特性 (6)4 技术参数 (14)5 典型应用 ............................................................................................................................ 错误!未定义书签。
6 订购信息 (15)1 产品图片产品运行界面图2 产品概述锐捷网络基于RIIL平台的“关键业务系统运行监控中心”实施对网络和业务应用系统的集中智能管理，可以让有限的IT运维人员精力和IT预算投入到最关键的资源的维护和保障中，降低复杂IT环境的管理难度，更轻松地把握支撑关键业务的网络和系统的运行状态，并不断提升关键业务系统的运行服务质量水平，提升用户满意度。
随着信息化建设的推进，为了让凝聚了巨大人力物力投入的信息基础设施发挥出其效益，保障整个信息系统的平稳可靠运行，需要有一个可从整体上对包括IP网络，存储，安全等组件在内的IT基础设施环境进行综合管理的平台，并能够提供业务系统运行异常的实时告警和进行图形化问题定位，性能趋势分析和预警，能够基于关键业务系统的角度，以业务重要性为导向进行事件处理和通知。
由于信息系统是一个包括了众多软件，硬件技术，设计多厂家产品，从网络，安全，存储，计算到中间件和应用的复杂异构环境，而且随着信息建设的深入和持续优化和发展，这个复杂庞大的基础设施，还会随之不断进行演进，在产品，技术和网络结构，业务关系上不断发生变化，因此，要求针对该环境进行管理的系统具有良好的可扩展性，能够将下层网络和的复杂度有效的通过抽象屏蔽起来，向上层应用和运维流程开放稳定的接口。
基于这样的需求背景，我们从融合，开放的技术理念出发，提出了基于实时智能基础设施库的“关键业务系统运行监控中心（RIIL-BMC）”的建设思路。
熟悉和掌握交换机配置命令Ⅰ.实验目标：熟悉交换机的编辑命令和帮助命令的使用。
Ⅱ.实验环境：网络实验室,锐捷交换机RG-S2126G，WINDOWS XPⅢ.基本内容：配置交换机的方法（1）（各种窗口菜单的使用）Ⅳ.实验原理：LAN交换技术Ⅴ.实验设备：交换机，主机。
1、网络实验室介绍每小组对应一个实验台，每小组的机柜里有5台设备，从上到下依次为：验设备使用说明⑴RG-RCMS对该组实验台上所有网络设备进行统一的管理和控制，学生作网络实验时，不需要对控制线进行任何的拔插。
⑵登录任一设备的方式为：HTTP://RCMS控制台IP地址：该设备的端口号其中，每小组RCMS控制台的IP地址为：如登录到第一组的第一台交换机的方式为：HTTP:// 172．16．1．1:8080●每台设备的登录密码均为：Star●进入特权方式的命令为：enable 14Ⅵ.实验内容：第一部分：熟悉交换机RG-S2126G（二层交换机）配置命令（1）一、交换机基本操作1.由用户模式进入特权模式Switch>enableSwitch#例如：Switch> enable 14 //进入特权模式Password: starSwitch# config terminal //进入全局配置模式Switch#exitPress RETURN to get started!Switch>二、配置模式：1、全局配置模式:[主机名(config)#]:配置交换机的整体参数2、子模式:⑴线路配置模式:[主机名(config-line)#]:配置交换机的线路参数⑵接口配置模式:[主机名(config-if)#]:配置交换机的接口参数①进入全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#②进入接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#③从子模式下直接返回特权模式Switch(config-if)#endSwitch#三、交换机操作帮助特点：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4.字符“?”显示以该字符开头的命令5.命令历史缓存:(Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令附1：help命令详解要查看帮助系统的一些简要信息，请执行help命令。

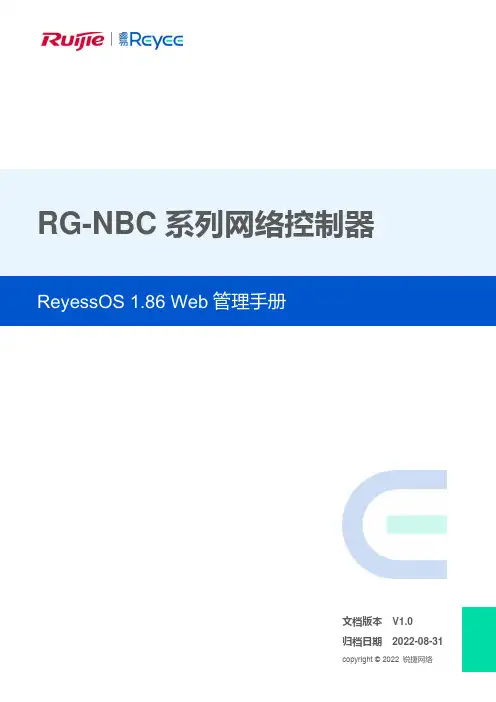

RG-NBC系列网络控制器文档版本V1.0归档日期2022-08-31版权声明copyright © 2022 锐捷网络保留对本文档及本声明的一切权利。
未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分或全部内容进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。
、、和其他锐捷网络商标均为锐捷网络的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的部分或全部产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。
本手册仅作为使用指导。
锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
前言读者对象本书适合下列人员阅读⚫网络工程师⚫技术推广人员⚫网络管理员技术支持⚫锐捷睿易官方网站：https:///⚫锐捷睿易在线客服：https:///?p=smb⚫锐捷网络官方网站服务与支持版块：https:///service.aspx⚫7天无休技术服务热线：4001-000-078⚫锐捷睿易技术论坛：/⚫常见问题搜索：https:///service/know.aspx⚫锐捷睿易技术支持与反馈信箱：*********************.cn⚫锐捷网络文档支持与反馈信箱：**************.cn⚫锐捷网络服务公众号：【锐捷服务】扫码关注本书约定1. 图形界面格式约定界面图标解释举例<>按钮<确定>[]菜单项，弹窗名称，页面名称，标签页的名称菜单项“系统设置”可简化[系统设置] >>分级页面，子菜单项选择[系统设置]>>[系统管理员]“”配置项，提示信息，链接如提示框提示“保存配置成功”点击“开启”选项点击“忘记密码”链接2. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：警告表示用户必须严格遵守的规则。
解析锐捷RCMS的配置及使用佛山市顺德区胡宝星职业技术学校周洋摘要：RCMS是锐捷公司针对网络实验室开发的控制和管理服务器。
通过RCMS，可以对实验室中的防火墙、路由器、三层交换机、二层交换机进行远程管理。
关键词：RCMS；交换机；一键清除一、引言随着信息技术的发展，网络已经渗透到了各个公司、企业的日常管理运作中，社会上对网络应用人才的需求也在增加。
2008年开始，我校信息技术科组经过半年的调查，决定组建一个网络实验室。
2009年，我校投资四十多万元新建了锐捷网络实验室，经过1年多的使用，达到了当初设计的预期的效果。
特别是RCMS，使得网络实验室的管理和使用大大简化。
下面我就我校的网络实验室RCMS的配置及使用进行阐述。
二、实验室网络机柜的拓扑图图一：RCMS拓扑图三、配置RCMS机柜1、配置RCMS将PC机的串口RS232电缆和RCMS服务器的Console口相连。
在PC 机上运行COM口通讯软件，如Windows在“附件”中提供的“超级终端”等。
设定相关的通讯参数的默认值，即要求通讯速率为9600Bit/S、数据位为8、无奇偶校验、停止位为1以及无数据流控制。
配置脚本及说明（以第一个机柜为例）enableconfig t!hostname RACK_1interface FastEthernet 1/0ip address 192.168.71.10 255.255.255.0 //设置ip地址为192.168.71.10 no shut!exit!ip host R1_RSR20_1 2001 192.168.71.10 router //定义RCMS的第一根配置线，连接RSR20路由,2001表示RCMS的第一根配置线（下同）ip host R1_RSR20_2 2002 192.168.71.10 routerip host R1_S3760-24_1 2003 192.168.71.10 l3-switchip host R1_S3760-24_2 2004 192.168.71.10 l3-switchip host R1_S2328G_1 2005 192.168.71.10 l2-switchip host R1_S2328G_2 2006 192.168.71.10 l2-switchbanner incoming C<h2>顺德区胡宝星职业技术学校锐捷网络实验室第一组</h2><h4 align="left">实验注意事项：每个图标分别对应不同的异步口，<img src="l2_switch.jpg" width="30" height="11" border="0">表示二层交换机、<img src="l3_switch.jpg" width="30" height="37" border="0">表示三层交换机、<img src="backbone_switch.jpg" width="30" height="27" border="0">表示核心交换机、<img src="router.jpg" width="30" height="17" border="0">表示路由器、<img src="firewall.jpg" width="30" height="22" border="0">表示防火墙、<img src="unknown.jpg" width="30" height="29" border="0">表示不可识别的设备（没有配置）、<img src="deny.jpg" width="30" height="30" border="0">表示该线路已被禁止使用。
产品型号产品说明市场零售报价批量要货下限（数量）RG-RCMS-8实验室机架管理控制服务器，管理8台4571410RG-RCMS-16实验室机架管理控制服务器，管理16台54286RG-R176219”高性能模块化多业务路由器,2个10/100M快速以太口,2个高速同步口,1个Console端口,1个AUX端口,1个扩展槽1657110NM-2FE-TX 2端口10Base-T/100Base-TX 快速以太网接口模块85710NM-2HAS 2端口高速同异步口模块51430NM-4HAS 4端口高速同异步串口模块91430NM-8A 8端口异步串口模块55140NM-16A 16端口异步串口模块102860NM-2cE12端口可拆分通道化cE1模块293710NM-4cE14端口可拆分通道化cE1模块440000NM-1B-U 1端口ISDN模块（U接口）54290NM-4B-U 4端口ISDN模块（U接口）145140NM-4FXS 4路FXS接口VOIP语音模块152570NM-4FXO 4路FXO接口VOIP语音模块152570NM-8FXS 8路FXS接口VOIP语音模块244110NM-1E1VI 单路E1语音模块695140AIM-VPN硬件加密模块193710RG-SDRAM-128128M内存,可用于R1762/R2632/R269218570RG-FLASH-6464M FLASH卡,可用于R3642/R3662/R2690/R1762/R2632/R2692571401转8线缆（水晶头接口）C08A路由器异步卡SCSI接口电缆，水晶头接口629101转8线缆（水晶孔接口）C08A路由器异步卡SCSI接口电缆，水晶孔座接口62910V.35DTE 路由器V.35DTE 电缆线/POS26-V.3562910V.35DCE 路由器V.35DCE 电缆线/POS26-V.3562910V.24DTE路由器232DTE 电缆线/POS26-DB25（在同步口当异步口使用时，该型号电缆线为异步电缆线）62910V.24DCE路由器232DCE 电缆线/POS26-DB2562910E1非平衡电缆/2*BNC-75欧-3米电缆线DB9M连BNC*21430E1平衡电缆/RJ45-120欧-3米电缆线DB9M连RJ45水晶头229RG-R263219”高性能模块化多业务路由器,2个10/100M快速以太口,2个高速同步口,1个Console端口,1个AUX端口,2个扩展槽2657110NM-2FE-TX 2端口10Base-T/100Base-TX 快速以太网接口模块85710NM-2HAS 2端口高速同异步口模块51430NM-4HAS 4端口高速同异步串口模块91430NM-8A 8端口异步串口模块55140NM-16A16端口异步串口模块10286锐捷网络产品价格体系RG-RCMSRG-R1762RG-R2632产品经理报备需提前向产品经理报备。

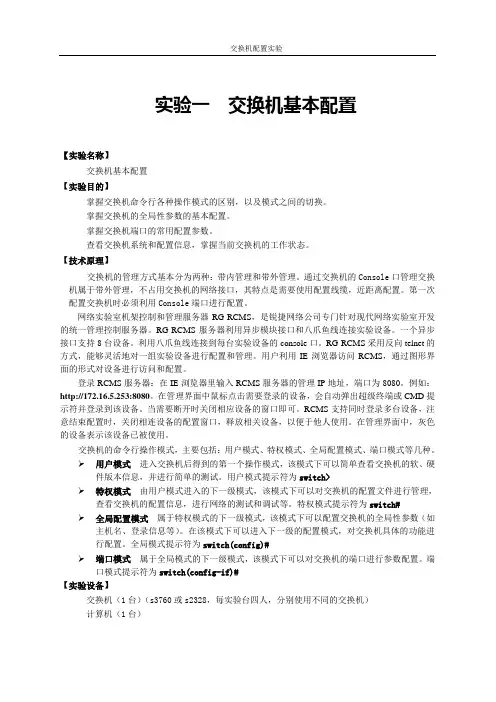

实验一交换机基本配置【实验名称】交换机基本配置【实验目的】掌握交换机命令行各种操作模式的区别，以及模式之间的切换。
掌握交换机的全局性参数的基本配置。
掌握交换机端口的常用配置参数。
查看交换机系统和配置信息，掌握当前交换机的工作状态。
【技术原理】交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置交换机时必须利用Console端口进行配置。
网络实验室机架控制和管理服务器RG-RCMS，是锐捷网络公司专门针对现代网络实验室开发的统一管理控制服务器。
RG-RCMS服务器利用异步模块接口和八爪鱼线连接实验设备。
一个异步接口支持8台设备。
利用八爪鱼线连接到每台实验设备的console口。
RG-RCMS采用反向telnet的方式，能够灵活地对一组实验设备进行配置和管理。
用户利用IE浏览器访问RCMS，通过图形界面的形式对设备进行访问和配置。
登录RCMS服务器：在IE浏览器里输入RCMS服务器的管理IP地址，端口为8080。
例如：http://172.16.5.253:8080。
在管理界面中鼠标点击需要登录的设备，会自动弹出超级终端或CMD提示符并登录到该设备。
当需要断开时关闭相应设备的窗口即可。
RCMS支持同时登录多台设备，注意结束配置时，关闭相连设备的配置窗口，释放相关设备，以便于他人使用。
在管理界面中，灰色的设备表示该设备已被使用。
交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。
用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch>特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch# 全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。

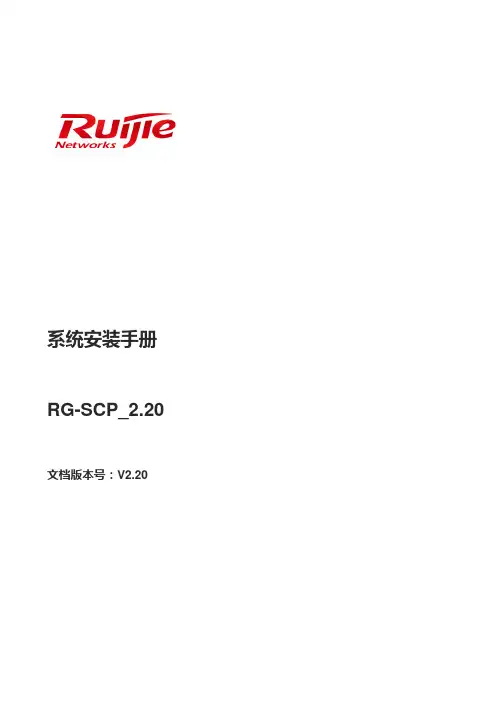

系统安装手册RG-SCP_2.20文档版本号：V2.20版权声明锐捷网络©2022锐捷网络版权所有，并保留对本手册及本声明的一切权利。
未得到锐捷网络的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
、、、、、、、、、、、都是锐捷网络的注册商标，不得仿冒。
免责声明本手册内容依据现有信息制作，由于产品版本升级或其他原因，其内容有可能变更。
锐捷网络保留在没有任何通知或者提示的情况下对手册内容进行修改的权利。
本手册仅作为使用指导，锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
适用对象适用于在安装和维护网络硬件方面具有一定经验的用户，同时假定该款产品的用户熟知相关术语和概念。
技术支持⏹锐捷网络官方网站：/。
⏹锐捷网络在线客服：。
⏹锐捷网络远程技术支持中心：/fw。
⏹7×24小时技术服务热线：4008-111-000⏹锐捷网络技术论坛：⏹锐捷网络技术支持与反馈信箱：******************.cn文档格式约定本书采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：注意、警告、提醒操作中应注意的事项。
说明、提示、窍门、对操作内容的描述进行必要的补充对于产品的支持情况进行必要的补充。
前言1. 前言感谢您使用教室智能运维管理平台（以下简称RG-SCP系统），您能成为我们的用户，是我们莫大的荣幸。
为了使您能够尽快的熟练操作，我们配备了内容详细的用户手册，另外在安装光盘中还附有电子文档。
我们对用户手册的编排力求内容全面而又简单易懂，从中您可以获取有关安装环境、基本操作、软件使用方法及注意事项等各方面的知识，同时指导通过使用软件的功能来满足您的需求。
在第一次安装和使用软件之前。
请您务必仔细阅读资料，这会有助于您更好的使用RG-SCP系统。

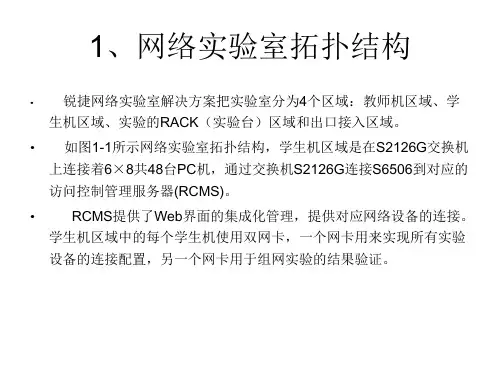

锐捷网络实验室机架控制和管理服务器RG-RCMS
产品概述
锐捷网络实验室机架控制和管理服务器RG-RCMS系列产品，是锐捷网络公司专门针对现代网络实验室开发的统一管理控制服务器，实验室中使用者可以通过RG-RCMS来同时管理和控制8-16台的网络设备，不需要进行控制线的拔插，采用图形界面管理，简单方便，还可以在做完网络实验后，利用RG-RCMS提供的一键清除配置功能，把连接在RG-RCMS上的网络设备进行统一的配置清除，方便下一次的网络实验。
RG-RCMS系列目前有两种产品：RG-RCMS-8和RG-RCMS-16,分别可以同时管理和控制8和16台网络设备。
产品特征
统一管理和控制实验台上的多台网络设备
RG-RCMS-8可以同时管理和控制8台网络设备。
RG-RCMS-16可以同时管理和控制16台网络设备。
●无需拔插控制台线，便可以实现同时管理和控制多台网络设备。
? RCMS-8/RCMS-16连接8/16台的网络设备，实现同时管理和控制连接在RCMS上的网络设备。
? 在RCMS和网络实验台上网络设备连接完毕后，使用者便不再需要进行任何控制线的拔插。
●提供“一键清”功能，一键清除实验台上网络设备的配置，方便多次实验
完成一组网络实验后，需要清除实验台上网络设备的配置，一台一台清除麻烦不便，RG-RCMS提供“一键清”功能，可以把连接在RG-RCMS上的指定的1台或者多台或者全部网络设备，一次性全部清除配置，方便下一组网络实验。
●良好的兼容性
可以支持所有具有异步配置口的设备，基本上所有的路由器和交换机都具有异步配置口，通过兼容性测试，RG-RCMS基本上支持市场上的路由器和交换机设备。
●图形界面，简单方便
通过WEB界面登陆，可以简单的看到连接在该RCMS上的所有的网络设备的数量和设备型号。
在图形界面上轻松看出是否被占用，已经被其他使用者登陆在用的，在图形界面上显示出灰色，不能再次登陆，不会造成无效登陆。
●识别多种网络设备
可以识别连接在RG-RCMS上的网络设备，目前有路由器，2层交换机，3层交换机，核心交换机，防火墙等网络设备。
提示信息可以简单配置，可以作为网络实验室发布通告使用。
●双以太口设计，方便构建远程实验室
RG-RCMS上自带2个10/100M以太口，一个连接局域网，另外一个连接Internet，可以通过RG-RCMS，从Internet 远程操作网络实验室内的网络设备，进行远程的网络实验。
支持DDNS，通过ADSL等方式接入是，获得的IP地址是不固定的，通过DDNS功能，远程登陆时无需通过IP地址，而是通过域名登陆，无需固定的IP地址便可以实现固定的域名登陆，简单方便。
●设定多种登陆权限
可以为RG-RCMS设定配置权限，分为使用者和管理者权限，只有具有管理口令的才可以对RG-RCMS进行管理和配置。
可以为连接在RG-RCMS上的所有接口设置不同口令，只有口令正确，才可以登陆到连接在该接口上的网络设备上（该口令并非连接在该接口上的网络设备的口令，而是RG-RCMS为该接口设定的口令，如果在网络设备上还有设置口令，则登陆到该网络设备上时，还需要继续输入口令。
）
可以为使用者的PC分配不同权限，只有授权的PC可以登陆。
可以为RCMS上的每个接口进行独立授权，只有获得授权的PC，才可以登陆到RG-RCMS的指定的接口上，比如实验台上有A、B、C等3台实验PC，在RG-RCMS的1/2/3/4接口上连接有甲、乙、丙、丁等4台网络设备，通过设置，可以为每个接口进行独立授权，比如让连接在1线上的甲网络设备，A、B 号两台PC有权访问，2线上网络设备，A、C两台PC可以访问，3线上网络设备只有A号PC可以访问。
达到独立授权的目的。
网络实验室应用。
