ArcGIS纸质图矢量化的预处理流程

ArcGIS 9.3 地形图矢量化步骤在ArcGIS中矢量化的具体步骤如下：一、在ArcCatalog中，创建数据库并创建要素类。

①、在指定目录下，鼠标右击，在“新建”中，选择“个人 Geodatabase”。

并修改该Geodatabase数据库的名称。

②、下面将为该Geodatabase创建新的要素类，首先创建一个“等高线”要素类来存储等高线要素。

在ArcCatalog中，鼠标右击test3这个个人 Geodatabase,在“新建”中选择“要素类”。

注意：在创建要素类的时候，必须输入正确的投影，否则容易出现“坐标超出边界”的错误。

一个要素类一单创建，其X，Y的值域是不可以改动的。

不过可以在加载地形图在校正时，坐标前面加减常数，使得地形图落入X，Y的值域之内。

X，Y的值域查看，在Geodatabase中，右键点击该要素类，在属性菜单中找到Domain 选项卡。

二、在ArcCatalog中，要素类后，将其加载到ArcMap中。

当这个要素类加载到ArcMap中时，数据框具有该要素类的投影坐标系统。

三、点击“Add Data”添加扫描地形图（这里注意不要用，Insert菜单下的Pictures）。

四、打开“Georeferencing”工具条，接下来开始进行校正。

首先，去除Georeferencing下拉菜单中的“Auto Adjust”因为该选线，系统默认是处于选中状态，如果选中，那么我们每输入一个控制点，该扫描地形图就变动一次，因此达不到校正的效果。

在工具条中，选择工具，然后在扫描地形图上，选中矫正点，然后右键在弹出菜单中选择输入XY坐标菜单，输入XY坐标后，可以点击工具查看。

当输入足够的矫正点，并查看残差符合要求，这是选择Georeferencing下拉菜单中的“Rectify”就可以对扫描图像进行校正。

五、将扫描图像转换成，二值图像。

在内容表中，选择该扫描图像，右键打开属性窗口。

在属性窗口中选择“Symbology”/“classified”，注意其中classes选择2，这样就转换成二值图像了。

一、1 首先打开ArcMAP，把科大旅游图.jpg拖到ArcMAP中（或者在ArcMap中，Layers-Add Data-科大旅游图.jpg），进行配准（这里跳过这一步，此时图片的坐标不是真实的坐标，经过配准后才是真实的坐标）；2 执行菜单命令View下的Data Frame Properties，General下Units设置如下：3 Coordinate System设置，选择Predfined\Projected CoordinateSystems\Gauss Kruger\Xian 1980\Xian 1980 3 Degree GK CM 120E二、ArcCatalog建Shapfile图层1 在ArcCatalog中新建Shapfile图层（点，线，面），如道路图层就选择Polyline，路灯等点图层就选择point，教学楼等面图层就选择Polygon。

在这里基本图层有道路，教学楼，宿舍楼，操场，广场，小西湖，校门等1）首先新建新建Shapfile图层，如宿舍点击Edit，选择坐标系，选择…\Projected Coordinate Systems\Gauss Kruger\Xian 1980\Xian 1980 3 Degree GK CM 120E2）依次建立道路，教学楼，操场，广场，小西湖，校门等图层3. 在ArcCatalog中把建立的新ShapFile 文件直接拖动到ArcMAP中（或者在ArcMap中Layers-Add Data-新建的ShapFile）。

4 添加Editor控件5 在Editor工具栏下点击Start Editing，然后在Target中选择你所要矢量化的图层ok,这时你可以开始你的矢量化过程。

例如宿舍楼的矢量化，1）首先在Editor工具栏下点击Start Editing，然后在Target中选择宿舍2）用工具栏中的放大和平移工具来找到某一个宿舍楼的位置3）使用sketch tool,来画宿舍这个多边形。

第一，分工看图
第二在“2014自然保护区矢量图层（刘锋）.shp”和“2014自然保护区矢量图层（李新旺）.shp”图层上数字化，并再属性表输入属性，保护区名称以图上标的名称为准（方便后期图层融合），等级为“国家级”或“省级”。

第三有些保护区边界和省界重合，共同边界用编辑中的Trace tool来划，这样共同边界就完全重合了。

不重合部分用Sketch tool来划。

具体步骤为：
A选中省界图层
B 选中Trace tool
C 沿着边界划
D 结束共同边界的地方单击鼠标
E然后选择Sketch tool继续划不重合部分至起点，形成完整的多边形。

第四边界尽量放大底图划，不要太粗。

arcgis矢量化基本操作全解ArcGIS的矢量化操作:一在ArcMAP中进行编辑的流程：1.打开ArcMAP。

2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP 中。

3.加载地图到ArcMAP中，增加Editor toolbar。

4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。

Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。

最后记得保存结果哦。

二创造新特征：我们可以创造三种主要类型特征：点，线，面。

为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。

Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。

Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。

首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。

Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。

个人认为这个工具要比Arc tool工具更精确些。

arcgis矢量化实验报告-回复ArcGIS矢量化实验报告1. 引言地理信息系统（GIS）是一种能够处理、分析和可视化地理信息的有力工具。

在GIS中，矢量化是将图形或图像转换为矢量数据的常见任务之一。

ArcGIS是一款功能强大的GIS软件，本实验旨在通过使用ArcGIS进行矢量化，探索其在空间数据处理中的应用。

2. 实验步骤2.1 数据准备首先，我们需要准备矢量化的原始数据。

可以使用不同格式的图像或图形数据，例如数字图像、扫描图像、CAD文件等。

在本实验中，我们使用一张包含城市道路网络的数字地图作为原始数据。

2.2 数据导入在ArcGIS中，我们可以通过多种方式导入原始数据。

例如，可以使用“添加数据”功能导入图像或CAD文件，也可以使用“导入工具”将原始数据从其他GIS软件转换为ArcGIS可用的格式。

根据实际情况，选择适合的导入方法，并确保创建一个新的地理数据库以保存导入的数据。

2.3 矢量化处理一旦数据导入完成，我们可以开始进行矢量化处理。

在ArcGIS中，提供了多种矢量化工具和方法，包括手动矢量化、自动矢量化和半自动矢量化等。

根据实际需求和数据特点，选择适合的矢量化方法。

2.3.1 手动矢量化手动矢量化是最常用的矢量化方法之一。

它通过在原始数据上绘制线、点和多边形等几何图形，将图像或图形数据转换为矢量数据。

在ArcGIS中，可以使用编辑工具栏中的“编辑”和“绘制”工具进行手动矢量化。

首先，选择相应的图层和绘制工具，然后在地图上绘制几何图形以逼近原始数据。

2.3.2 自动矢量化自动矢量化是使用计算机算法进行矢量化的一种方法。

ArcGIS提供了多种自动矢量化工具，如“栅格到矢量”和“图像解译”等。

这些工具可以通过分析像素值、边界检测或特定模式识别等技术，将图像或栅格数据转换为矢量数据。

使用自动矢量化工具时，需要根据实际情况设置参数，并对结果进行适当处理和编辑。

2.3.3 半自动矢量化半自动矢量化是手动矢量化和自动矢量化的结合。

地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。

2、掌握ArcMap中进行矢量化方法。

二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。

图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看链接表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。

1．图片的二值化
1.1PS打开图片
1.2“图像--调整—色阶”
移动“输入色阶”的三个箭头（可重复一次色阶调整操作，效果更好）
1.3文件--存储为web所有格式，选择GIF格式，把“颜色”256改为2，存储，完成。

2.图片处理
2.1将需要矢量化的图添加到ArcMAP（拖入或者添加）
右键—属性—符号系统
已分类—应用
3. 地理配准
3.1 添加地理配准工具条，自定义—工具条—地理配准
3.2添加用来配准的地图（可以用之前下载的地图）（注意设置坐标系，如果设置不了坐标系就新建文件重新加入地图和需要配准的图片，或者新建之后线设置坐标系再导入）
3.3 创建连接点，点击工具，在图片文件上选择第一个地图控制点（绿色十字），右键点击内容列表里的行政图文件选择zoom to layer（缩放至图层）跳转到这个行政图数据上，把来链对应的位置点上（红色十字），
继续添加连接点，直到对齐。

地理配准工具条中使用这个可以查看你的控制点对，删除错选的、不理想的、残差大的控制点对。

3.4 校正，
4. 添加空白shp图层
目录—选择要新建的位置—右键—新建—shp
选择折线（忽略坐标系报错）
5.矢量化
5.1 打开编辑器，编辑器—开始编辑
5.2 激活ArcScan扩展模块，自定义—扩展模块—勾选ArcScan
出现一个工具条
点击矢量化—生成要素—确定
注：此时矢量化的图层是线文件，不能用来做相交等处理。

如果需要，可以使用ArcToolbar—数据管理工具—要素—要素转面，将线文件转成面文件。

一、由TIF图片文件转换到MSI文件格式（1）打开MAPGIS主菜单，单击图像处理中的图像分析，在打开文件菜单中的数据输入（2）选择转换数据类型中文件格式为TIF文件格式，再选择添加文件，把要转换的图添加到其中，最后选择目标文件目录，保存转换后的MSI文件。

最后点击转换TIF文件成功转换为MSI文件，转换完毕。

二、矫正生成的MSI文件，并且生成质量评估文件。

（1）同样打开MAPGIS主菜单，单击图像处理中的图像分析，选择文件菜单中的打开影像，添加转换后的MSI文件，选择打开。

（2）选择镶嵌融合中的DRG生产，再选择图幅生成控制点，选择图幅生成控制点对话框中的输入图幅信息，在图幅信息对话框中输入图幅号，即当前的图幅名称。

最后点击确定。

（3）在图幅生成控制点对话框中，按左上角、右下角、左下角、右上角顺序对图幅中的四个十字交点中心单击，如下图所示。

在此过程中可运用放大、缩小、复位、指针等工具选项，四个控制点生成后，选择生成GCP。

删除原有控制点。

生成四个控制点，注意精度。

生成GCP后，可选择镶嵌融合中的控制点浏览，可看到如下图所示的控制点。

（4）选择镶嵌融合中的DRG生产，再选择生成质量评估文件，同样在弹出的对话框中选择输入图幅信息，输入当前图幅号，点击确定。

如下图示：（5）按上面方法对四个角点进行矫正，注意顺序。

（一定要精确）（6）四个角点矫正完后，单击生成质量报告，质量报告用记事本可直接打开，选择打开，可看到下图所示：注意：只保存质量评估文件，输出TIF不用保存，点击取消。

质量评估文件关系到MSI的精度，它的取值有一个范围，若超出范围，则要进行重新矫正。

图象纠正后：中误差：<2图廓边长及对角线尺寸检查(单位：米)：上边Δa:<2下边Δb:<2左边Δc:<2右边Δd:<2对角Δe:<3对角Δf:<3（7）保存矫正后的MSI文件。

注意：此MSI文件与矫正前的MSI文件不能混淆，可以对它进行其他的命名，矢量化的MSI文件用的是矫正后的。

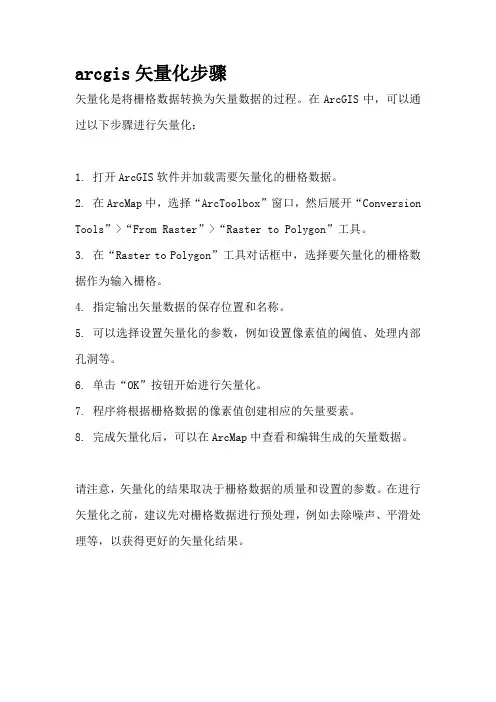

arcgis矢量化步骤
矢量化是将栅格数据转换为矢量数据的过程。

在ArcGIS中，可以通过以下步骤进行矢量化：
1. 打开ArcGIS软件并加载需要矢量化的栅格数据。

2. 在ArcMap中，选择“ArcToolbox”窗口，然后展开“Conversion Tools”>“From Raster”>“Raster to Polygon”工具。

3. 在“Raster to Polygon”工具对话框中，选择要矢量化的栅格数据作为输入栅格。

4. 指定输出矢量数据的保存位置和名称。

5. 可以选择设置矢量化的参数，例如设置像素值的阈值、处理内部孔洞等。

6. 单击“OK”按钮开始进行矢量化。

7. 程序将根据栅格数据的像素值创建相应的矢量要素。

8. 完成矢量化后，可以在ArcMap中查看和编辑生成的矢量数据。

请注意，矢量化的结果取决于栅格数据的质量和设置的参数。

在进行矢量化之前，建议先对栅格数据进行预处理，例如去除噪声、平滑处理等，以获得更好的矢量化结果。

arcgis怎么进⾏⽮量化？ArcGIS⽮量化新⼿教程什么是⽮量化？⽮量化是将栅格的扫描图或者影像变成⽮量⽂件⽮量化是将栅格的扫描图或者影像变成⽮量⽂件，⽮量化是将栅格的扫描图或者影像变成⽮量⽂件arcgis是地理信息⾏业必不可少的软件，我使⽤arcgis有⼗年了，其功能⾮常强⼤也复杂，很多新⼿使⽤arcgis不知道如何⽮量化，今天我们帮⼤家整理出来⼀份⽮量化过程。

ArcGIS 10.7 完美中⽂汉化语⾔包免费版(附汉化使⽤教程)类型：编程⼯具⼤⼩：288MB语⾔：简体中⽂时间：2019-09-24查看详情⾸先，打开arcgis软件（arcmap），数据⽮量化就是将栅格数据转为⽮量数据，在arcgis中使⽤添加数据按钮打开栅格数据和待⽮量⽤的GDB数据或者shp数据或者mdb数据，三种数据都可以，⽤于存⽮量化后的数据。

然后，开始编辑⽮量数据，右键点击数据——编辑要素——开始编辑。

然后，上⼀步弹出的创建要素窗⼝中的数据模板（以数据名称命名）。

然后，使⽤⿏标根据栅格影像中的地物形状进⾏描绘，⼀般就是在拐点处添加节点（点击⿏标左键即添加节点），描绘完成后，双击即可。

再对刚刚完成的数据进⾏赋属性，也就是在属性表中输⼊描绘的类型，如这⾥是“房⼦”。

然后，再使⽤⿏标对下⼀个地物进⾏描绘，如图中的公路。

以此循环对影像中各种地物进⾏描绘，这边是⽮量化的过程。

最后，最重要的步骤，就是保存编辑，如果没有这⼀步前⾯的操作都是徒劳的，所以，当我们⽮量完成后，⼀定要点击保存编辑：⼯具栏中的编辑器——保存编辑。

注意：⼀般我们在⽮量化的过程中，每半个⼩时都会进⾏⼀次保存编辑，以防电脑和软件死机等问题。

以上就是ArcGIS⽮量化新⼿教程，希望⼤家喜欢，请继续关注。

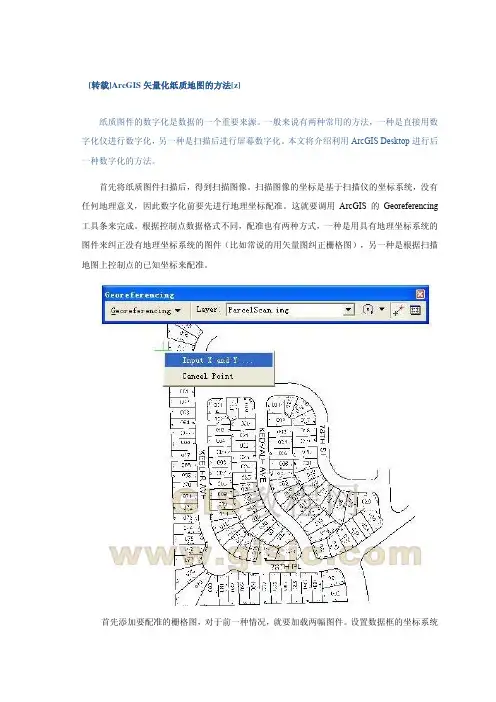

[转载]ArcGIS矢量化纸质地图的方法[z]纸质图件的数字化是数据的一个重要来源。

一般来说有两种常用的方法，一种是直接用数字化仪进行数字化，另一种是扫描后进行屏幕数字化。

本文将介绍利用ArcGIS Desktop进行后一种数字化的方法。

首先将纸质图件扫描后，得到扫描图像。

扫描图像的坐标是基于扫描仪的坐标系统，没有任何地理意义，因此数字化前要先进行地理坐标配准。

这就要调用ArcGIS的Georeferencing 工具条来完成。

根据控制点数据格式不同，配准也有两种方式，一种是用具有地理坐标系统的图件来纠正没有地理坐标系统的图件（比如常说的用矢量图纠正栅格图），另一种是根据扫描地图上控制点的已知坐标来配准。

首先添加要配准的栅格图，对于前一种情况，就要加载两幅图件。

设置数据框的坐标系统与要配准到的目标坐标系统一致。

激活Georeferencing工具条后，点击工具条上Georeferencing 菜单下的fit to display，取消同一菜单下的Auto adjust。

然后点击工具条上的Add control points 图标添加转换链接。

方法如下：单击待配准图像的控制点，若是用两幅图进行配准，则再单击参考图像上的同名控制点；若是用已知x，y坐标配准，则点击鼠标右键，在弹出的对话框中输入控制点的地理坐标。

如此添加足够的控制点，添加过程中可点击工具条上的view link table 查看转换链接的残差。

添加完控制点后，先点击Georeferencing菜单下的update display，查看现有控制点的配准效果。

如果满意，就可以保存配准结果了。

保存配准的结果有两种方法，第一种是点击Georeferencing菜单下的Update Georeferencing。

这会在另外的文件里存储栅格数据的坐标信息。

如果是基于文件存储的栅格数据（如tiff），坐标信息存储在.xfm后缀的XML 文件和AUX文件中，根据变换方法的不同，可能还有world文件。

MAPGIS矢量化操作步骤MAPGIS矢量化步骤1.利用MAPGIS矢量化作图。

1.1启动MAPGIS(方法过程见上一次实验)。

1.2进行输入编辑窗口。

(1)点击“取消”。

(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”(3)最大化地图窗口，并将空工程文件保存为“实习二”。

(4)装入光栅文件“80-14.tif”。

(5)光栅文件求反，并将屏幕放大到适当大小。

(6)可利用移动窗口工具拖动窗口，以查看图形的其它部分。

(7) 通过对查看，以达到判图识图并对图形要素进行分层的目的，对于点要素我们可以分为注示层和权属拐点层，对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。

(8)在控制台窗口点击右键，利用快捷菜单新建两个点文件和三个线文件。

2014全国一级建造师资格考试备考资料真题集锦建筑工程经济建筑工程项目管理建筑工程法规专业工程管理与实务最后得：(9)在控制台窗口可以通过拖动项目改变其位置，则我们将线文件拖到上层，点文件放在下层。

1.3新建并打开图例板。

(1)在工程窗口新建图例(2)新建“注示”的图例。

在“图例类型”选择框中选择“点类型图例”，并在“名称”栏中输入“注示”。

点击“图例参数”按钮，输入如下参数，最后点击“确定”键确认。

最后点击“插入”按钮，完成“注示”图例的设置。

(3)新建“权属拐点”图例的过程见下列图解：(4) 线状地物包括铁路、公路、农村道路、沟渠等，以农村道路为例，建立图例图解如下。

“图例类型”选“线类型图例”。

“图例名称”填入“农村道路”设置“图例参数”其它线状地物的设置同上，其参数见下图：铁路：公路：沟渠：(5)权属界线的定义方法同上，其参数分别为：村界：乡界：县界：(6)地类界线的定义方法同上，其参数为：（7）以上的参数定义好之后，点击“确定”按钮确认我们的操作，系统会提示我们保存图例文件。

（8）将工程文件与图例文件关联在一起才能使用图例板，方法是在控制台窗口的右键菜单中关联图例文件。

图像最好不要压缩，越精确地图的矢量化原精确，使用ArcGIS 9.2 Desktop完成。

一、栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF 图像，将出现如下提示（如果提示无法加载rester data时请安装ArcGIS Desktop SP3补丁），单击Yes确定，加载图像后提示图像没有进行配准，确定然后配准图像。

图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。

在File菜单下打开Map Properties编辑地图属性，Data Source Options 可设置保存地图文件的相对路径和绝对路径。

（这里选择相对路径以确保将工程复制到其他机器可用）。

配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。

从图框看到的公里数发现没有带号，应该是公里数。

这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（先掉Auto Adjuest选项），添加4个点控制点。

然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。

单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。

给校准后的地图选择适合的坐标系，右键Layers打开Properties 对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。

第一，分工看图
第二在“2014自然保护区矢量图层（刘锋）.shp”和“2014自然保护区矢量图层（李新旺）.shp”图层上数字化，并再属性表输入属性，保护区名称以图上标的名称为准（方便后期图层融合），等级为“国家级”或“省级”。

第三有些保护区边界和省界重合，共同边界用编辑中的Trace tool来划，这样共同边界就完全重合了。

不重合部分用Sketch tool来划。

具体步骤为：
A选中省界图层
B 选中Trace tool
C 沿着边界划
D 结束共同边界的地方单击鼠标
E然后选择Sketch tool继续划不重合部分至起点，形成完整的多边形。

第四边界尽量放大底图划，不要太粗。

MAPGIS矢量化工作流程1、准备光栅文件，启动MAPGIS输入编辑子系统，新建工程、新建控制点、界址点、线层等项目文件，建立界址点文件和线层文件的属性结构；2、采集控制点，记录图幅左下角经纬度，保存项目、工程，退出输入编辑子系统；3、进入投影变换子系统，制作1：1万单线图框和网格文件，根据单图框文件在误差校正子系统中生成控制点校正文件即pnt文件；4、进入输入编辑子系统，开始矢量化的输入工作，依次输入界址点、线层、各类图斑注释，输入界址点文件和线层文件的属性数据，即拐点点号和宽度注记；5、在爱地数据库系统中利用界址点文件和线层文件分别生成拐点文件和宽度注记点文件，回到MAPGIS输入编辑子系统中，通过生成的拐点文件和宽度注记点文件完成拐点点号和宽度信息的注记；6、仔细检查工作底图和矢量化图件，看有无疏漏之处；7、检查重叠线、清线重叠坐标及自相交，第2套文件生成完毕；8、在实用服务子系统中利用先前生成的pnt文件进行误差校正，生成第3套文件；9、图形裁剪；10、合并单图框和裁剪后的线层文件；11、生成地图库文件，对辖区内的图幅按线层文件进行图幅接边；12、单幅图内线文件的拓扑错误检查，根据线拓扑错误清单进行查错修改；13、线转弧段，进行弧段拓扑错误检查（及区拓扑错误检查），根据区拓扑错误清单进行查错修改；14、拓扑重建，生成区文件DLTB（地类图斑）；15、利用DLTB文件在爱地系统中建立区文件的属性结构，在MAPGIS中修改DLTB属性结构，同时生成第4套文件；16、在爱地系统中生成数据字典和接图表；17、对辖区内所有图幅按点、线、区同类型进行合并；18、对所有合并后的辖区内的点、线、区文件进行投影变换，使本辖区内的图幅与接图表处于同一坐标系内；19、根据代码库（数据字典）附标准色；20、数据建库生成本辖区内的图幅接合表（MAPGIS应用实例）1、先在爱地系统中的输出各级境界中生成县乡村级界线（打开工程文件，行政和权属区处于红色为可编辑状态），同时利用接图表文件生成本辖区图幅号点文件（条件生成点文件，属性生成点文件，提取图幅号字段），如下图：2、进入MAPGIS输入子系统，从文件导入辖区界、接图表、县、乡、村界线文件，对接图表文件进行弧段转线，生成接图表线文件，删除接图表区文件，使辖区界处于可编辑状态，使用自动区标注功能，通过提取权属名称字段，将村名提取到一个村名文件（点文件）中，同时添加该文件，如果村名不可见，可对该文件进行替换点参数的操作，更改高、宽参数，使村名在接图表上可见，3、修改村名文件的属性结构，添加村名字段，字符串型，40位，OK 退出，如下图4、保存项目、工程，退出MAPGIS输入子系统，将修改好属性结构的村名文件换名复制一份，进入爱地系统，建库工具――根据文件输属性，如下图：参数设置如下：提取属性文件为村名文件，输入属性文件为复制过的村名文件，输入属性字段为村名，选择根据空间位置、根据点内容，单击输入，选择是，返回，退出，如下图：5、进入MAPGIS输入子系统，打开先前建立的图幅接合表工程，添加输入属性后的村名文件，删除原有的村名文件，在检查菜单中选择工作区属性检查，在属性结构中选择村名，即可在窗口右侧的属性内容中看到本辖区内的所有行政村名，双击其中的某一个村名，即可在图幅接合表中闪动该村名所在的位置。

ArcGIS矢量化地图详细步骤
ArcGIS矢量化地图详细步骤
1、在桌面上新建一个文件夹，打开ArcCatalog，
2、“文件”——“连接文件夹” 点击“确定”。

3、打开文件夹“孙金彦”，然后新建“文件地理数据库”:“test.gdb”,打开test.gdb，新建“要素类”，具体步骤如下图所示:(说明图
层有固定格式，这里是为了导入固定格式)
(1) 新建“文件地理数据库”:“test.gdb”
(2)新建“要素类”，以高速公路为例，其为线状要素，具体过程:
下一步
下一步
下一步
下一步
点击“导入”，任选一线状要素，
“添加”
“完成”
如此，依次建立其他图层
4、将图层添加到ArcMAp中，添加数据后，开始描图，这里不做介绍
5、下面是图像拼接，以含山，和县为例，做法是:在ArcCatalog
中打开含山的图层(前提两者的图层设置一样)，将和县的数据分别加载到含山相应的图层上。

直到完成
6、偏移参数为(-47.755，-46.279)，选择北京54坐标，117度带
7、去带号“39”，呀呀呀
完成后
(2)打开ArcMap,将所有图层添加进去，以“呀呀呀”为模版，将各图层分别导出数据
8、将北京54,117度，转化为北京54，118.5度
至此结束。

ArcMap地图配准矢量化操作步骤练习11.利用影像配准(Georeferncing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）注意：在基于ArcMap 的操作过程中请注意保存地图文档第1步地形图的配准－加载数据和影像配准工具1第2步输入控制点2第3步设定数据框的属性4第4步矫正并重采样栅格生成新的栅格文件6第5 步分层矢量化－在ArcCatlog中创建一个线要素图层7第6步从已配准的地图上提出等高线并保存到上面创建的要素类中12根据GPS观测点数据配准影像并矢量化的步骤13课外练习：翻译错误!未定义书签。

本次练习，记成绩10分第1步地形图的配准－加载数据和影像配准工具数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。

●打开ArcMap，添加“影像配准”工具栏。

●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。

第2步输入控制点在配准中我们需要知道一些特殊点的坐标。

通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。

一般在实际中，这些点应该能够均匀分布。

●在”影像配准”工具栏上，点击“添加控制点”按钮。

●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。

点击“影像配准”工具栏上的“查看表”按钮。

●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。

检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。

转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。

MAPGIS矢量化操作步骤MAPGIS矢量化步骤1.利用MAPGIS矢量化作图。

1.1启动MAPGIS(方法过程见上一次实验)。

1.2进行输入编辑窗口。

(1)点击“取消”。

(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”(3)最大化地图窗口，并将空工程文件保存为“实习二”。

(4)装入光栅文件“80-14.tif”。

(5)光栅文件求反，并将屏幕放大到适当大小。

(6)可利用移动窗口工具拖动窗口，以查看图形的其它部分。

(7) 通过对查看，以达到判图识图并对图形要素进行分层的目的，对于点要素我们可以分为注示层和权属拐点层，对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。

(8)在控制台窗口点击右键，利用快捷菜单新建两个点文件和三个线文件。

2014全国一级建造师资格考试备考资料真题集锦建筑工程经济建筑工程项目管理建筑工程法规专业工程管理与实务最后得：(9)在控制台窗口可以通过拖动项目改变其位置，则我们将线文件拖到上层，点文件放在下层。

1.3新建并打开图例板。

(1)在工程窗口新建图例(2)新建“注示”的图例。

在“图例类型”选择框中选择“点类型图例”，并在“名称”栏中输入“注示”。

点击“图例参数”按钮，输入如下参数，最后点击“确定”键确认。

最后点击“插入”按钮，完成“注示”图例的设置。

(3)新建“权属拐点”图例的过程见下列图解：(4) 线状地物包括铁路、公路、农村道路、沟渠等，以农村道路为例，建立图例图解如下。

“图例类型”选“线类型图例”。

“图例名称”填入“农村道路”设置“图例参数”其它线状地物的设置同上，其参数见下图：铁路：公路：沟渠：(5)权属界线的定义方法同上，其参数分别为：村界：乡界：县界：(6)地类界线的定义方法同上，其参数为：（7）以上的参数定义好之后，点击“确定”按钮确认我们的操作，系统会提示我们保存图例文件。

（8）将工程文件与图例文件关联在一起才能使用图例板，方法是在控制台窗口的右键菜单中关联图例文件。
