电测机操作规范(作业指导书)

电动机试验作业指导书一、试验目的：本试验旨在对电动机进行全面的性能测试，包括转速、功率、效率等参数的测量，以验证电动机的性能指标是否符合设计要求。

二、试验设备：1. 电动机：型号XXX，额定功率XXX kW，额定电压XXX V，额定转速XXX rpm。

2. 电动机控制器：型号XXX，具备调速、测量等功能。

3. 测功机：型号XXX，能够测量电动机输出功率。

4. 测速仪：型号XXX，能够测量电动机转速。

5. 电能表：型号XXX，能够测量电动机输入电能。

6. 温度计：型号XXX，用于测量电动机温度。

三、试验步骤：1. 准备工作：a. 检查试验设备的工作状态，确保正常运行。

b. 检查电动机及相关设备的接线是否正确，确保安全可靠。

c. 将电动机固定在试验台上，并进行紧固。

d. 将测功机、测速仪、电能表等设备连接至电动机，确保信号传输正常。

e. 打开电动机控制器电源，并进行相应的设置。

2. 静态试验：a. 将电动机启动，使其运行在额定转速下。

b. 使用测功机测量电动机输出功率，并记录数据。

c. 使用测速仪测量电动机转速，并记录数据。

d. 使用电能表测量电动机输入电能，并记录数据。

e. 使用温度计测量电动机温度，并记录数据。

3. 动态试验：a. 将电动机启动，逐渐增加负载，使其运行在不同负载下。

b. 使用测功机测量电动机输出功率，并记录数据。

c. 使用测速仪测量电动机转速，并记录数据。

d. 使用电能表测量电动机输入电能，并记录数据。

e. 使用温度计测量电动机温度，并记录数据。

4. 试验结果分析：a. 对试验数据进行整理和分析，计算电动机的转速、功率、效率等参数。

b. 将试验结果与电动机的设计要求进行对照，评估电动机的性能是否符合要求。

c. 如发现性能不符合要求的情况，分析可能的原因，并提出改进措施。

五、安全注意事项：1. 在进行试验前，确保试验设备的安全可靠，避免发生意外事故。

2. 在试验过程中，严禁触摸电动机及相关设备的运动部件，以免造成伤害。

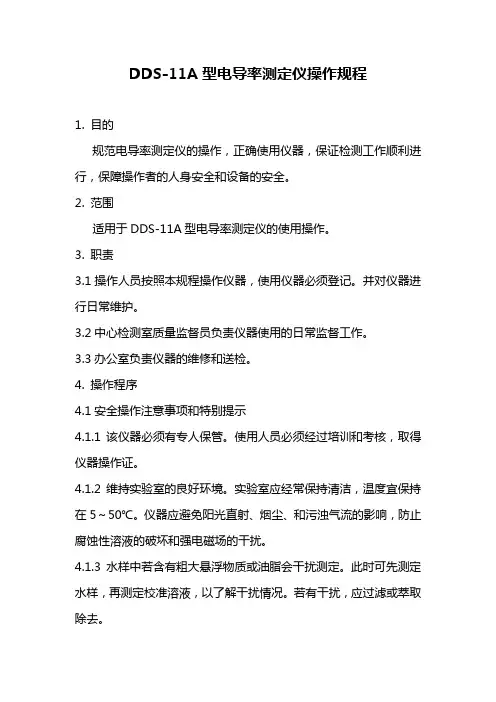

DDS-11A型电导率测定仪操作规程1. 目的规范电导率测定仪的操作，正确使用仪器，保证检测工作顺利进行，保障操作者的人身安全和设备的安全。

2. 范围适用于DDS-11A型电导率测定仪的使用操作。

3. 职责3.1操作人员按照本规程操作仪器，使用仪器必须登记。

并对仪器进行日常维护。

3.2中心检测室质量监督员负责仪器使用的日常监督工作。

3.3办公室负责仪器的维修和送检。

4. 操作程序4.1安全操作注意事项和特别提示4.1.1该仪器必须有专人保管。

使用人员必须经过培训和考核，取得仪器操作证。

4.1.2维持实验室的良好环境。

实验室应经常保持清洁，温度宜保持在5～50℃。

仪器应避免阳光直射、烟尘、和污浊气流的影响，防止腐蚀性溶液的破坏和强电磁场的干扰。

4.1.3水样中若含有粗大悬浮物质或油脂会干扰测定。

此时可先测定水样，再测定校准溶液，以了解干扰情况。

若有干扰，应过滤或萃取除去。

4.1.4电极严禁骤冷骤热，相邻两个溶液的温差不得超过70℃。

4.1.5测量时应轻轻晃动盛溶液的烧杯，除去电极上附着的微小气泡后方可进行测定。

4.1.5严格遵守操作规程，一旦仪器出现故障，应立即停止检测，向中心检测室负责人报告，查明原因，及时处理。

仪器需要维修时，应按本站作业指导书《仪器设备维修的规定》（PYEMS-WIG20）执行，不得擅自修理，并做好故障情况记录和维修后的检验记录。

4.1.5不得在仪器室内制备和保存样品，不得放臵与实验无关的物品。

样品测试完毕，应及时将样品移出仪器室。

4.2分析操作步骤4.2.1开机前的准备4.2.1.1检查电路是否正常，仪器各部分连接是否正确。

4.2.1.2检查待测溶液中是否含有较多的粗大悬浮物质或油脂。

若有，应过滤或萃取除去。

4.2.2测试步骤4.2.2.1按“ON/OFF”电源开关键，仪器进入测量状态。

4.2.2.2可根据自己的要求进行参数设臵，设臵方法如下：按“电极常数”键仪表显示“电极常数”符号，表明进行电极常数设臵，按“升，降”键设臵到需要的电极常数，然后按“确认”键，仪器显示“测量”进入测量状态。

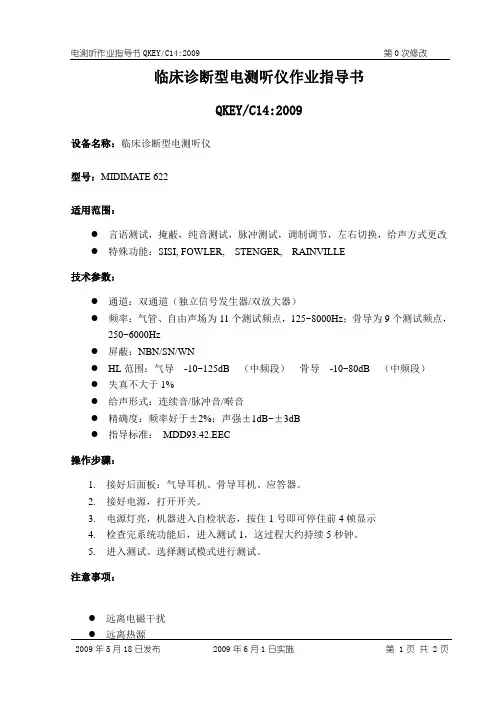

临床诊断型电测听仪作业指导书
QKEY/C14:2009
设备名称：临床诊断型电测听仪
型号：MIDIMATE 622
适用范围：
●言语测试，掩蔽，纯音测试，脉冲测试，调制调节，左右切换，给声方式更改
●特殊功能：SISI, FOWLER, STENGER, RAINVILLE
技术参数：
●通道：双通道（独立信号发生器/双放大器）
●频率：气管、自由声场为11个测试频点，125~8000Hz；骨导为9个测试频点，
250~6000Hz
●屏蔽：NBN/SN/WN
●HL范围：气导-10~125dB （中频段）骨导-10~80dB （中频段）
●失真不大于1%
●给声形式：连续音/脉冲音/啭音
●精确度：频率好于±2%；声强±1dB~±3dB
●指导标准：MDD93.42.EEC
操作步骤：
1.接好后面板：气导耳机、骨导耳机、应答器。

2.接好电源，打开开关。

3.电源灯亮，机器进入自检状态，按住1号即可停住前4帧显示
4.检查完系统功能后，进入测试1，这过程大约持续5秒钟。

5.进入测试。

选择测试模式进行测试。

注意事项：
●远离电磁干扰
环境要求：
操作环境：
●运行时环境温度范围：15~35℃
●相对湿度范围：30~90% 无冷凝
●电源：200~240V AC, 50/60Hz
.维护保养：
●保持仪器干净无尘埃
●请用无溶解性的清洁剂清洁仪器
●用刷子和干布拭去灰尘
●别让仪器受潮
●显示器不要调到最亮
●不要受到阳光直射
编制：韩香萍审核：辛朝辉批准：王玉春。

仪器测试公司作业指导书(仪器设备操作规程)1. 引言本仪器测试公司作业指导书旨在规范仪器设备的操作程序，确保工作顺利进行并提高测试结果的准确性。

本指导书适用于所有仪器测试公司的员工。

2. 仪器设备安全操作规程2.1 保养和检查- 定期检查仪器设备的运行状况，如电源、传感器和连接线等。

- 清洁仪器设备，并避免使用腐蚀性和易燃物质。

2.2 操作程序- 在操作仪器设备之前，员工必须接受相关培训，并了解操作方法。

- 严格按照操作手册中的步骤进行操作，不得随意更改或省略任何步骤。

- 在操作过程中，禁止吃喝和吸烟，以防止对设备造成损坏或污染。

2.3 故障处理- 如果仪器设备出现故障，员工应立即报告给相关责任人。

- 不得自行维修或调整设备，除非经过授权并具备相应的技术知识。

3. 测试质量管理3.1 校准和验证- 定期进行仪器设备的校准和验证，确保其准确性和可靠性。

- 记录校准和验证的结果，并及时处理异常情况。

3.2 数据处理- 在测试过程中，确保正确处理数据，并进行数据备份，以防数据丢失或损坏。

- 对测试数据进行分析和解释，并准确记录结果。

4. 安全事故应急预案- 制定安全事故应急预案，包括应急联系人、紧急撤离路线和灭火器材的位置等。

- 员工应熟悉应急预案，并知晓如何应对突发事故。

5. 结束语本作业指导书的目标是确保仪器测试公司的员工在使用仪器设备时能够遵守规范操作程序，并关注测试质量和安全事故的预防。

通过严格执行本指导书，我们可以提高测试结果的准确性和有效性，为客户提供优质的测试服务。

以上为仪器测试公司作业指导书(仪器设备操作规程)的主要内容，敬请遵守。

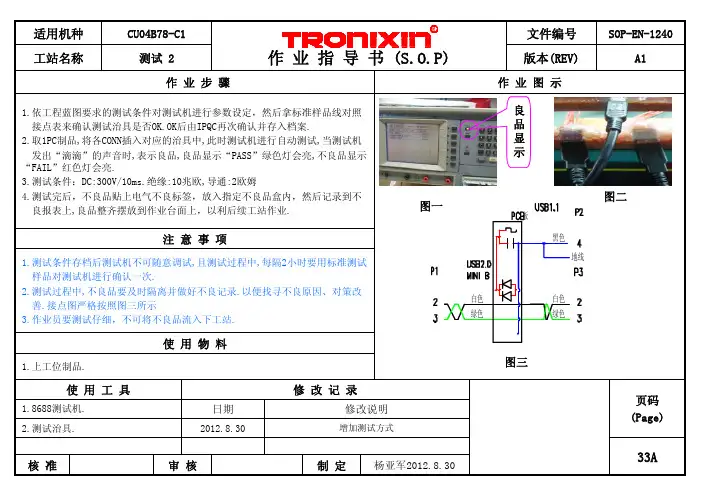

页码(Page)
33A
修改记录
增加测试方式
2012.8.30
2.测试治具.
杨亚军2012.8.30
制定
审核核准修改说明
日期
1.8688测试机.使用工具
1.上工位制品.
使用物料
1.测试条件存档后测试机不可随意调试,且测试过程中,每隔2小时要用标准测试样品对测试机进行确认一次.
2.测试过程中,不良品要及时隔离并做好不良记录.以便找寻不良原因、对策改善.接点图严格按照图三所示
3.作业员要测试仔细，不可将不良品流入下工站.
注意事项
1.依工程蓝图要求的测试条件对测试机进行参数设定，然后拿标准样品线对照接点表来确认测试治具是否OK.OK后由IPQC再次确认并存入档案.
2.取1PC制品,将各CONN插入对应的治具中,此时测试机进行自动测试,当测试机发出“滴滴”的声音时,表示良品,良品显示“PASS”绿色灯会亮,不良品显示“FAIL”红色灯会亮.
3.测试条件：DC:300V/10ms.绝缘:10兆欧,导通:2欧姆
4.测试完后，不良品贴上电气不良标签，放入指定不良品盒内，然后记录到不良报表上,良品整齐摆放到作业台面上，以利后续工站作业.
作业图示作业步骤
A1
版本(REV)
测试2
工站名称
SOP-EN-1240
文件编号作业指导书(S.O.P)
CU04B78-C1适用机种图一
良品显示
图二
图三
绿色
白色地线
板
绿色
白色黑色。

文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。

2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。

3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。

4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。

5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。

5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。

5.5 万一发生任何问题,请立即关闭电源。

5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。

5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。

5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。

6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。

电气设备检测与维修作业指导书第1章电气设备检测与维修基础 (4)1.1 设备检测与维修的重要性 (4)1.1.1 保障设备安全 (4)1.1.2 提高设备运行效率 (4)1.1.3 延长设备使用寿命 (4)1.1.4 节约维修成本 (5)1.2 常用检测与维修工具及设备 (5)1.2.1 万用表 (5)1.2.2 钳形表 (5)1.2.3 示波器 (5)1.2.4 绝缘电阻测试仪 (5)1.2.5 温度计 (5)1.2.6 常用维修工具 (5)1.2.7 安全防护设备 (5)第2章电气设备检测方法 (5)2.1 电气设备检测的基本要求 (5)2.1.1 检测前的准备工作 (5)2.1.2 检测人员要求 (5)2.1.3 检测设备与工具 (6)2.1.4 检测标准与规范 (6)2.2 常用检测方法介绍 (6)2.2.1 外观检查 (6)2.2.2 绝缘电阻测试 (6)2.2.3 接地电阻测试 (6)2.2.4 继电保护装置检测 (6)2.2.5 直流电阻测试 (6)2.2.6 交流耐压测试 (6)2.3 检测结果分析 (6)2.3.1 数据整理与分析 (6)2.3.2 故障诊断与处理 (7)2.3.3 检测报告编写 (7)第3章电气设备维修技术 (7)3.1 维修工具与设备的选择 (7)3.1.1 工具选择 (7)3.1.2 设备选择 (7)3.2 维修操作流程 (7)3.2.1 准备工作 (7)3.2.2 故障诊断 (7)3.2.3 维修操作 (8)3.2.4 功能测试 (8)3.3 常见故障处理方法 (8)3.3.2 连接故障 (8)3.3.3 电气功能故障 (8)3.3.4 软件故障 (8)第4章变压器检测与维修 (9)4.1 变压器的工作原理与结构 (9)4.1.1 工作原理 (9)4.1.2 结构 (9)4.2 变压器检测方法 (9)4.2.1 绝缘电阻测试 (9)4.2.2 绕组直流电阻测试 (9)4.2.3 绕组介质损耗因数测试 (9)4.2.4 局部放电检测 (9)4.3 变压器维修技术 (9)4.3.1 绕组维修 (9)4.3.2 铁芯维修 (10)4.3.3 绝缘结构维修 (10)4.3.4 油箱及冷却装置维修 (10)4.3.5 防腐处理 (10)4.3.6 预防性维护 (10)第5章电机检测与维修 (10)5.1 电机的工作原理与结构 (10)5.1.1 电机工作原理 (10)5.1.2 电机结构 (10)5.2 电机检测方法 (10)5.2.1 外观检查 (11)5.2.2 绝缘电阻测试 (11)5.2.3 绕组电阻测试 (11)5.2.4 转子断条检测 (11)5.2.5 空载试验 (11)5.2.6 额定负载试验 (11)5.3 电机维修技术 (11)5.3.1 绕组维修 (11)5.3.2 轴承维修 (11)5.3.3 电机清洗 (11)5.3.4 电机组装 (11)5.3.5 电机调试 (11)5.3.6 电机保养 (12)第6章开关设备检测与维修 (12)6.1 开关设备的工作原理与结构 (12)6.1.1 工作原理 (12)6.1.2 结构 (12)6.2 开关设备检测方法 (12)6.2.1 外观检查 (12)6.2.3 触头接触电阻测试 (12)6.2.4 操作功能测试 (12)6.2.5 灭弧装置检测 (12)6.3 开关设备维修技术 (12)6.3.1 操作机构维修 (13)6.3.2 触头系统维修 (13)6.3.3 灭弧装置维修 (13)6.3.4 绝缘结构维修 (13)6.3.5 零部件更换 (13)第7章继电保护装置检测与维修 (13)7.1 继电保护装置的工作原理与结构 (13)7.1.1 工作原理 (13)7.1.2 结构 (13)7.2 继电保护装置检测方法 (13)7.2.1 外观检查 (14)7.2.2 功能测试 (14)7.2.3 参数测试 (14)7.2.4 二次回路检查 (14)7.3 继电保护装置维修技术 (14)7.3.1 维修准备 (14)7.3.2 维修步骤 (14)7.3.3 注意事项 (14)第8章电力电缆检测与维修 (14)8.1 电力电缆的工作原理与结构 (14)8.1.1 电力电缆工作原理 (15)8.1.2 电力电缆结构 (15)8.2 电力电缆检测方法 (15)8.2.1 直观检测 (15)8.2.2 常规电气功能检测 (15)8.2.3 状态检测 (15)8.2.4 在线监测 (15)8.3 电力电缆维修技术 (15)8.3.1 电缆接头维修 (15)8.3.2 绝缘修复 (15)8.3.3 外护套维修 (15)8.3.4 防腐蚀处理 (16)8.3.5 电缆更换 (16)第9章防雷与接地装置检测与维修 (16)9.1 防雷与接地装置的工作原理与结构 (16)9.1.1 防雷装置工作原理 (16)9.1.2 接地装置工作原理 (16)9.1.3 防雷与接地装置的结构 (16)9.2 防雷与接地装置检测方法 (16)9.2.2 接地装置检测 (16)9.3 防雷与接地装置维修技术 (17)9.3.1 防雷装置维修 (17)9.3.2 接地装置维修 (17)第10章电气设备检测与维修质量控制 (17)10.1 质量控制标准与要求 (17)10.1.1 本章节主要阐述电气设备检测与维修的质量控制标准及要求，以保证设备安全、可靠运行。

试验目录1外观及功能正常性检査2准确度测试试验2.1电压测量通道测试2.2谐波电压23谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1問區影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电丿卡试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验63停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检定电能质量分析仪须具备的工作条件:检测用设备：（1）标准器必须经过量值溯源，并在有效期内：（2）标准器的测屋不确定度应优于被检仪器所允许误差的2/3,分辨力优于被检仪器的1/10：（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%,相位测量误差不超过0.05° °一外观及功能正常性检査检测依据：DL/T1028-2006电能质最测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。

（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。

包扌亠显示功能，通讯接II，权限管理功能，设置功能，统计功能，记录存储功能等。

（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。

二准确度测试试验检测依据：DL/T1028-2006电能质量测试分析仪险定规程1＞电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范用：频率测试范I韦I：（3）电压准确度测试测试方法：（1）连接线路图如图1:图1电压准确度检定示意图（3）计算电压准确度加。

仪器名称Name:仪器编号NO.123451231HV-DC高压测试2测试电流 2.9mA 制作Made by 审核Confirmed by 日期Date 版本Rev 3测试电压2200V 4测试时间3秒5如测量结果显示为红灯亮，需立即隔离此产品，交工程师维修，分析测试完成后，将测试杆移开，取下产品的插头，将检验结果记录于<高压漏电测试记录>中.测试杆的测试头测试时需点在产品的金属表面,如产品表面无金属件,需用锡纸裹住产品,然后测试点点在锡纸上接通高压漏电测试仪的电源，仪器会自检如(图一）作业员必须经过培训合格后才可操作此高压测试仪测试参数异常处理（Abnormity processing )测试员需站在防静电的胶板上,戴上绝缘手套作检测测试参数为默认设置,除工程师外任何人不可擅自调整测试参数.身体的任一位置不可接触检测杆的测试头，高压危险点检发现不合格，需立即停止测量，并需通知品管部的工程师进行检测，如属机器问题，送计量站进行维修与校定,并追溯之前检测之产品,及全部重检仪器规格/型号Spec/Type 附图Attached drawing ：操作方法、步骤（Work process ）05033101修理后的产品需再次检查确认注意事项（Notice Item ）将图一与高压测试仪连接的点检模拟器上三个黑色按扭（分别为;HV,IS,AI），打入Pass方向，拿起测试杆用测试头点击点检模拟器上的两个黄色铜接触点按下测试杆上的测试按钮，测试结果应该为OK。

再将第一个"HV"打至"Fail"(如箭头A所示)点击两个黄色铜接触点测试结果应该为NG.(每次开机前需进行此点检并记录于高压测试仪点检记录表中)点检合格后，将自检模拟器取下。

将需检测产品卡在夹具上，并将产品的插头接到高压漏电测试仪上手握检测杆，用测试头点击产品表面(见注意事项一)，按下测试杆上的测试按钮（见B ），绿灯亮即为合格，亮红灯即为不合格3301K Hight Voltage Tester Working Instruction高压测试仪操作指导书目的：规范高压测试仪的操作，确保测试结果的可靠性。

1 目的规范检测方法的具体操作，确保检验工作的质量和人身安全。

2 范围本标准规定了作业场所工频电场的测量方法。

本标准适用于交流输电系统工作及操作地点工频电场的测量。

3 测量仪器RJ-5（近区）工频电场场强仪量程：1～20000V/m；频率范围：30～2000MHz。

环境温度：-10℃～+40℃；相对湿度：≤80%；电源：6F22型9V叠层电池一节；8.4V充电电池。

4 方法及步骤4.1 使用前准备4.1.1 开机后检查主机ALARM欠电压警示灯，若警示灯亮起，则此时主机供电电池已不足维持仪器正常工作，应及时充电。

4.1.2 开机后检查表头视窗左上角，若显示BAT则此时表头供电电池已不足维持表头的正常工作，应及时更换9V电池。

4.2 测量4.2.1 按下主机开关电源POWER键（由于瞬间电压的问题需要连续开两次开关键方可正常工作）。

4.2.2 测量前应先开机预热15min以确保所测数值的正确和稳定。

4.2.3 确认仪器开始正常工作后，手持仪器手柄把手处，手臂应尽量伸直。

将仪器正对被测物体，调整探头方向，找到场强显示最大点，此时仪器所显示的读数，即为被测物的电场场强值。

4.2.4 测量完毕，及时关闭仪器。

5 测量记录测量记录应该包括内容：测量日期、测量时间、气象条件（温度、相对湿度）、测量地点（单位、厂矿名称、车间和具体测量位置）、设备型号和参数、测量仪器型号、测量数据、测量人员等。

6. 说明6.1 仪器测量时，探头1m以内不应站人或放置其他金属物件，以免电磁场在人体周围产生畸变，影响测量的准确度。

6.2 本仪器一般应用于连续波，测量脉冲波时，仅作参考。

6.3 仪器长期不使用时，应将电池取出。

6.4 显示表头准确度有±1个数值的跳动，读取数据时取读书最大值。

过载时，数字表显示最高位显示“1”其他数位不显。
