消声器的选型HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录一、工程概况本消声设计主要针对A塔楼B2层。
二、设计依据本设计方案所采用的设计方法及设计原则遵循以下相关规范：1. 国家标准：《采暖通风与空气调节设计规范》 GB 50019－20032. 国家标准：《通风与空调工程施工质量验收规范》 GB 50243－20023. 国家标准：《民用建筑隔声设计规范》 GBJ118—884. 行业标准：《通风消声器》 HJ/T16-19965. 国家标准：《消声器引用标准》 GB4760-846.消声器招标文件7.空调通风设计图纸8.室内允许噪声标准9.空调通风设备噪声值资料图2 离心风机与轴流风机典型频谱曲线三、 空调系统消声设计方法通风空调系统的消声设计是一项系统工程，主要包括风机声源噪声的计算与分析，管路系统噪声自然衰减的计算、管道系统气流再生噪声的计算及消声器的选用与计算等几个主要方面，图1为通风空调系统消声设计程序图。
1 噪声源的分析风机噪声是通风空调系统中最主要的噪声源之一，风机在运转时产生的噪声主要包括空气动力噪声、机械噪声及气体和固体弹性系统相互作用产生的气固耦合噪声。
而在这些噪声中，以空气动力性噪声为主，一般空气动力噪声可比机械噪声大10dB 左右。
风机噪声的大小和特性因风机的形式、型号及规格的不同而不同。
从构造上风机可分为离心风机和轴流风机两种类型，两种类型风机的典型噪声频谱曲线如图2所示。
离心风机噪声以低频为主，随着频率的提高，噪声逐渐下降；而轴流风机则以中频噪声为主。
但在工程上，往往不是以风机的声学性能作为选择风机的首要标准，而是根据所需要的风量与风压来确定风机的型号、大小和转速。
风机的空气动力噪声主要包括旋转噪声和气流旋涡噪声。
其中旋转噪声又称离散频率噪声或通过频率噪声(Blade Passage Frequency ,BPF)。
消声器基础知识与选型案例消音器是阻止声音传播而允许气流通过的一种设备，是消除空气动力性噪声的重要措施。
把它接在管道中或进、排气口上，能让气流通过，对噪声具有一定的消减作用，但不能降低空气动力设备本身所辐射的噪声。
阻性消声器：消声原理：利用吸声材料消声。
把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。
当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。
蜂窝式消声器实际上由许多平行的小直管式消声器并联而结构复杂，阻损较大。
迷宫式消声器的缺点是空间体积大、阻力损失大，故只适于在流速很低的风道上使用。
折板式消声器是增加声波在消声器内反射次数，即增加吸声层与声波的接触机会，从而提高消声效果。
特点和应用：对中高频消声效果好、对低频消声效果较差。
适用范围：消除风机、燃气轮机进气噪声（即气体流速不大的情况）。
缺点：由于吸声材料易被排出的高温废气所熔化，因此使用寿命短，且易被积炭、油泥等阻塞而降低或失去消声作用。
抗性消声器：消声原理：通过管道截面的突变处或旁接共振腔等在声传播过程中引起阻抗的改变而产生声能的反射、干涉，从而降低由消声器向外辐射的声能,以达到消声目的的消声器。
声波在两根不同截面的管道中传播，从截面积为S1的管中传入截面积为S2的管中，S2管对S1管相当一个声负载，会引起部分声波的反射和透射。
消声器内插入内接管，以改善它的消声性能。
特性：主要适于降低低频及中低频段的噪声。
抗性消声器的最大优点是不需使用多孔吸声材料,因此在耐高温、抗潮湿、对流速较大、洁净要求较高的条件均比阻性消声器好。
适用范围：消除空压机、内燃机、汽车排气噪声（较高气速的情况）。
阻抗复合式消声器：消声原理：把阻性与抗性两种消声原理通过适当结构复合起来而构成的。
可定性地认为阻性和抗性在同一频带的消声值的叠加（并非简单的叠加关系）。
特性：具有低、中、高频消声性能。
消声器的选择消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。

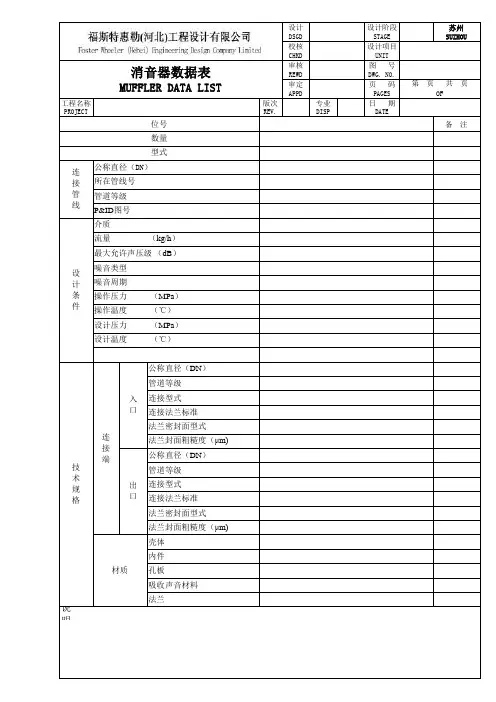

衡量消声器的好坏，主要考虑以下三个方面：1、消声器的消声性能；（消声量和频谱特性）2、消声器的空气动力性能；（压力损失等）3、消声器的结构性能。
（尺寸、价格、寿命等）消声器的选用应根据防火、防潮、防腐、洁净度要求，安装的空间位置，噪声源频谱特性，系统自然声衰减，系统气流再生噪声，房间允许噪声级，允许压力损失，设备价格等诸多因素综合考虑并根据实际情况有所偏重。
一般的情况是：消声器的消声量越大，压力损失及价格越大；消声量相同时，如果压力损失越小，消声器所占空间就越大。
微孔板系列消声设备是根据中科院院士马大猷教授的微孔板吸声结构理论（微孔板的声阻和孔径的平方成反比，而且声质量与孔径无关，孔径缩小到小于一毫米以下时，就可以使声阻和声质量的比例大为提高，不用另加多孔材料，就能获得较好的吸声性能）研制而成的新型消声设备，是一种不采用阻性填料的全金属结构消声设备，具有消声频带宽（特别是双空腔结构）压力损失小，耐高温和高速气流冲击、气流再生噪声低等特点，适用于洁净、超净环境和易腐蚀易燃环境，如医院、净化房、制药厂、食品厂、电子厂、化学厂、提炼厂、石油、油脂、溶剂以及其他危险品存放场所。
和阻性消声器相比，微孔板系列消声器尤其适合高速风管系统，实验表明：随着风速的增加，它的动态插入损失的下降比阻性消声器少得多，根据我们的经验对于一般系统阻性消声器的消声效果要好于微孔板消声器。
消声器的消声频率特性。
阻性消声器对中高频噪声效果比较好，微孔板消声器消声频带较宽。
消声器的适用风速一般为6-8m/s，最高不宜超过12m/s，同时注意消声器的压力损失。
注意消声器的净通道截面积，风管和消声器连接时，必要时（风速有限制时）需作放大处理。
消声器等消声设备安装，须有独立的承重吊杆或底座；与声源设备须通过软接头连接。
当两个消声弯头串联使用时，两个弯头的连接间距应大于弯头截面对角线长度的2.5倍。
燃气发电机组消声器选型书燃气发电机组配置465Q-1发动机,发动机相关参数如下:型式:四冲程、水冷、自然吸气式发动机排量:0、97L额定转速:3000r/min气缸数:4一、消声器主要结构形式1.抗性消声器:通常对低、中频带消声效果好,高频消声效果差。
2.阻性消声器:对中、高频消声效果好,通常与抗性消声器组合起来使用3.阻抗性符合型消声器:对低、中、高频噪声都有很好的消声效果二、消声器性能要求1.插入损失D＝L1－L2式中:D－插入损失,dB;L1－安装消声器前在某点测量的排气声压级,dB;取 111 dB;L2－安装消声器后在某点测量的排气声压级,dB;取91、5 dB;D= 19、5 Db2.消声器功率损失R＝(P1－P2)/P1×100％式中:R－发动机额定功率点的功率损失比,%;P1－不带消声器而带空管时的发动机功率,kW;P2－带消声器后发动机功率,kW;我国汽车消声器行业对不同车型的功率损失要求为:重型汽车R≤3％;中型汽车R≤5％;轻型汽车R≤6％,轿车R≤8％。
功率损失＜5%三、消声器的消声量首先要确定降低排气噪声的目标值,即由发动机排气噪声大小,频谱特性与消声器所匹配车辆的噪声标准限制来决定消声器消声量大小。
根据整车噪声限制来计算消声器出口噪声限制,假设声源特性属线性声源,声衰减量L为:L＝10lg(R2/R1) (dB)(A)式中:R1－消声器出口处噪声限制点到声源点距离;取1m(按试验测试收归返要求);R2－整车噪声限制测点到声源点距离。
取7m(按试验测试要求)L＝8、45dB消声量Lm按以下公式计算:Lm＝L1-( La＋Lb)式中:La－整机噪声限制,取68bB;Lb－机柜降低的噪声,91、5-72＝19、5,取19、5 dB;Lm＝111－(68+19、5)＝23、5 dB国华配YH465Q:>25 dB ,可满足要求。
7m处噪声限定值为:L7=68-8、45=59、55 dB四、消声器容积美国Nelson消声器公司推荐的消声器容积计算公式为:V=Q*n*Vst/1000*(τ*i)0、5式中:V－消声器容积n－发动机转速,r/min;取3000i－缸数,取4,τ－冲程数,取4,Vst－发动机排量,L,取0、97LQ－与消声效果有关的修正系统,可取2～6,对消声器要求越高时,Q应越大。
燃气发电机组消声器选型书燃气发电机组配置465Q-1发动机,发动机相关参数如下:型式:四冲程、水冷、自然吸气式发动机排量:0、97L额定转速:3000r/min气缸数:4一、消声器主要结构形式1.抗性消声器:通常对低、中频带消声效果好,高频消声效果差。
2.阻性消声器:对中、高频消声效果好,通常与抗性消声器组合起来使用3.阻抗性符合型消声器:对低、中、高频噪声都有很好的消声效果二、消声器性能要求1.插入损失D＝L1－L2式中:D－插入损失,dB;L1－安装消声器前在某点测量的排气声压级,dB;取 111 dB;L2－安装消声器后在某点测量的排气声压级,dB;取91、5 dB;D= 19、5 Db2.消声器功率损失R＝(P1－P2)/P1×100％式中:R－发动机额定功率点的功率损失比,%;P1－不带消声器而带空管时的发动机功率,kW;P2－带消声器后发动机功率,kW;我国汽车消声器行业对不同车型的功率损失要求为:重型汽车R≤3％;中型汽车R≤5％;轻型汽车R≤6％,轿车R≤8％。
功率损失＜5%三、消声器的消声量首先要确定降低排气噪声的目标值,即由发动机排气噪声大小,频谱特性与消声器所匹配车辆的噪声标准限制来决定消声器消声量大小。
根据整车噪声限制来计算消声器出口噪声限制,假设声源特性属线性声源,声衰减量L为:L＝10lg(R2/R1) (dB)(A)式中:R1－消声器出口处噪声限制点到声源点距离;取1m(按试验测试收归返要求);R2－整车噪声限制测点到声源点距离。
取7m(按试验测试要求)L＝8、45dB消声量Lm按以下公式计算:Lm＝L1-( La＋Lb)式中:La－整机噪声限制,取68bB;Lb－机柜降低的噪声,91、5-72＝19、5,取19、5 dB;Lm＝111－(68+19、5)＝23、5 dB国华配YH465Q:>25 dB ,可满足要求。
7m处噪声限定值为:L7=68-8、45=59、55 dB四、消声器容积美国Nelson消声器公司推荐的消声器容积计算公式为:V=Q*n*Vst/1000*(τ*i)0、5式中:V－消声器容积n－发动机转速,r/min;取3000i－缸数,取4,τ－冲程数,取4,Vst－发动机排量,L,取0、97LQ－与消声效果有关的修正系统,可取2～6,对消声器要求越高时,Q应越大。
T701-6阻抗复合消声器的规格尺寸
(2012-03-27 10:38:28)
分类：基础知识
标签：
杂谈
T701-6阻抗复合消声器
T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～4# 消声器长度为1.6m
5# ～10#为0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管
之间的膨胀室（1# ～4#为三室串联，5#～10#为二室串联）作用所构成，而阻性消声则由
超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器的选用注意点：
选用消声器的风速6-10m/s为宜，最高12-14m/s；
1-4号可单级使用，5-10号应多节串联。
消声器可直接安装于风机出风口，在系统中尽量安装在靠近空调机房，消声器外壳应与风管
同样作保温处理。
目前由于该消声器体积较大逐渐由前面的几种系列所替代。
T701-6阻抗复合消声器的规格尺寸(2012-03-27 10:38:28)分类:基础知识标签:杂谈T701-6阻抗复合消声器T701-6型阻抗复合式消声器系列就是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格,一般适用风量2000～30000 m3/h,风速为6m/s,外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高),其中1# ～4# 消声器长度为1、6m5# ～10#为0、9m 。
此种复合式消声器的抗性消声就是由内管截面的突变(不连续)及内外管之间的膨胀室( 1# ～4#为三室串联,5#～10#为二室串联)作用所构成,而阻性消声则由超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为:低频10-15dB/m,中频15-20dB/m,高频20-25 dB/m,单级压力损失15-60Pa。
T701-6型阻抗复合式消声器的选用注意点:选用消声器的风速6-10m/s为宜,最高12-14m/s;1-4号可单级使用,5-10号应多节串联。
消声器可直接安装于风机出风口,在系统中尽量安装在靠近空调机房,消声器外壳应与风管同样作保温处理。
目前由于该消声器体积较大逐渐由前面的几种系列所替代。
型号长度(mm)断面尺寸(mm)外形断面(m2)法兰尺寸(mm)有效截面(m2)膨胀比(m)载频(Hz)适用风量(m3/h)6m/s 8m/s 10m/s 12m/s1 1600 800*500 0、4 520*230 0、093 4、26 596 2000 2660 3330 40002 1600 800*600 0、48 510*370 0、139 3、91 507 3000 4000 5000 60003 1600 1000*600 0、60 700*370 0、186 3、17 480 4000 5330 6670 80004 1600 1000*800 0、80 770*400 0、231 3、16 420 5000 6660 8320 100005 900 1200*800 0、96 700*550 0、278 3、13 380 6000 8000 10000 120006 900 1200*1000 1、20 780*630 0、372 3、20 339 8000 10660 13340 160007 900 1500*1000 1、50 1000*630 0、463 3、29 430 10000 13320 16640 200008 900 1500*1400 2、10 1000*970 0、695 3、07 513 15000 20000 25000 300009 900 1800*1400 2、52 1330*970 0、828 2、73 470 20000 26700 35400 4000010 900 2000*1800 3、60 1500*1310 0、890 2、59 393 30000 40000 50000 60000。
