高压变频器常见故障处理

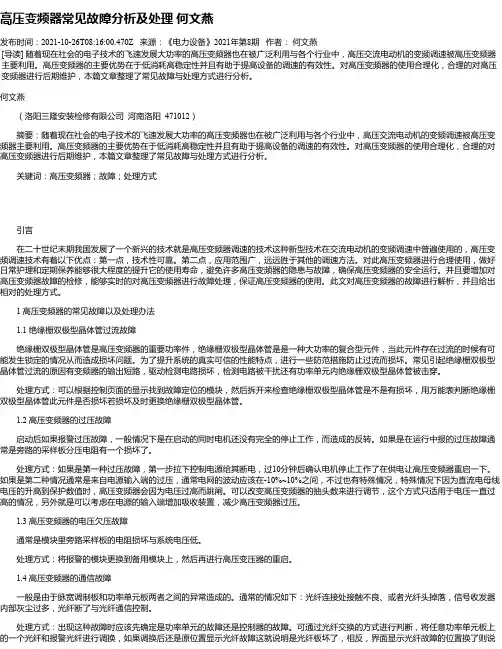

高压变频器常见故障分析及处理何文燕发布时间：2021-10-26T08:16:00.470Z 来源：《电力设备》2021年第8期作者：何文燕[导读] 随着现在社会的电子技术的飞速发展大功率的高压变频器也在被广泛利用与各个行业中，高压交流电动机的变频调速被高压变频器主要利用。

高压变频器的主要优势在于低消耗高稳定性并且有助于提高设备的调速的有效性。

对高压变频器的使用合理化，合理的对高压变频器进行后期维护，本篇文章整理了常见故障与处理方式进行分析。

何文燕（洛阳三隆安装检修有限公司河南洛阳 471012）摘要：随着现在社会的电子技术的飞速发展大功率的高压变频器也在被广泛利用与各个行业中，高压交流电动机的变频调速被高压变频器主要利用。

高压变频器的主要优势在于低消耗高稳定性并且有助于提高设备的调速的有效性。

对高压变频器的使用合理化，合理的对高压变频器进行后期维护，本篇文章整理了常见故障与处理方式进行分析。

关键词：高压变频器；故障；处理方式引言在二十世纪末期我国发展了一个新兴的技术就是高压变频器调速的技术这种新型技术在交流电动机的变频调速中普遍使用的，高压变频调速技术有着以下优点：第一点，技术性可靠。

第二点，应用范围广，远远胜于其他的调速方法。

对此高压变频器进行合理使用，做好日常护理和定期保养能够很大程度的提升它的使用寿命，避免许多高压变频器的隐患与故障，确保高压变频器的安全运行。

并且要增加对高压变频器故障的检修，能够实时的对高压变频器进行故障处理，保证高压变频器的使用。

此文对高压变频器的故障进行解析，并且给出相对的处理方式。

1 高压变频器的常见故障以及处理办法1.1 绝缘栅双极型晶体管过流故障绝缘栅双极型晶体管是高压变频器的重要功率件，绝缘栅双极型晶体管是是一种大功率的复合型元件，当此元件存在过流的时候有可能发生锁定的情况从而造成损坏问题。

为了提升系统的真实可信的性能特点，进行一些防范措施防止过流而损坏。

常见引起绝缘栅双极型晶体管过流的原因有变频器的输出短路，驱动检测电路损坏，检测电路被干扰还有功率单元内绝缘栅双极型晶体管被击穿。

• 168•伴随着现代电力电子技术和微电子技术的快速发展，大功率的高压变频调速装置在不断的发展和改进，同时被广泛的应用于大型矿业生产厂、石油化工、市政供水、冶金钢铁、电力能源等行业的各种风机、水泵、压缩机、轧钢机等设备中。

为了使高压动力设备更平稳的运行，在提高设备寿命、降低运维成本的同时还能保证检修质量，本文将介绍高压变频器的常见故障并提出有效的防范措施。

变频器是利用电力半导体器件的通断作用将工频电源转换为另一频率的电能控制装置。

在传统高耗能行业，如冶金、电力和采矿等，泵类负载占整个用电设备能耗的40%左右。

伴随着市场经济的繁荣，设备智能化程度的不断提升，利用高压变频器对泵类负载进行速度调节，不仅改进了工艺，而且大幅提升了产品品质，同时大大减少了人工干预，消除了安全隐患，又满足了节能和设备经济运行的要求，是可持成对每个功率单元的整流、逆变控制与检测。

通过上述过程后便可借助操作界面实现频率所需要的给定值。

而控制单元功能的实现，是通过控制功率单元完成的，之后再进行相应的整流和逆变操作得到实际所需求的电压等级。

高压变频调速系统，主要应用于高耗能、有节能需求的场合，如风机、泵类等设备。

具有多方面的优势：（1）高可靠性：采用高—高电压源型变频调速系统，直接高压输入，直接高压输出，无需输出变压器。

（2）实现高质量的功率输入和输出，具有输入功率因数高、输入谐波少、无需功率因数补偿或谐波抑制装置。

（3）完善、简易的功能参数设定：完整的通参数设定功能（频率给定、运行方式设定、控制方式、自动调度等）。

高压变频器常见故障分析及处理国电电力邯郸热电厂 胡 伟表1 故障分类续发展的必然趋势。

这在实现自动控制的同时，提高了控制精度，从而提高了产品质量。

1 变频器变频器调速原理：变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。

(1)其中，n ：电机转速（r/min ）；f ：频率（Hz ）；p ：电机的极对数（p ）。

浅析高压变频器及其常见故障处理摘要：在实际工业生产应用中，高压变频器经常会出现一些故障。

为了使变频器能够安全稳定运行，有必要采取相应的防范措施。

本文分析了高压变频器的基本工作原理，结合实际应用对常见故障处理与防范措施进行探讨，以期达到更优的经济效益。

关键词：高压变频器原理故障分析防范措施1.高压变频器介绍高压变频器是近几年发展起来的一种应用广泛的变频器，它和过去传统的采用液力耦合或者串级调速方式是一样的，只是采用改变电机运行电源频率实现对电机调速的目的。

目前，高压变频器内部的结构都是相通的，主要包括三个部分：一是主电路接线端，包括接工频电网的输入端(R、S、T)，接电动机的频率、电压连续可调的输出端(U、V、W)；二是控制端子，包括外部信号控制端子、变频器工作状态指示端子、变频器与微机或其他变频器的通信接口；三是操作面板，包括液晶显示屏和键盘。

2.高压变频器基本工作原理高压变频器一般采用目前国际电源系列多级技术，系统采用高高结构。

高压直接输入逆变器不需要升压变压器等组件，因为在对逆变器的内部电源进行整流和逆变后直接向电机输出高压。

每个电源均为三相输入，单相输出脉宽调制低压变频器，技术可靠，结构和性能相同，大大提高了高压变频器的可靠性和可维护性。

变频器一般由制动单元、微处理单元、滤波回路、整流回路、检测单元和驱动单元组成。

它可以根据电机的具体需求提供必要的供电电压，从而实现调速和节能。

另外，大多数逆变器具有各种保护功能，如过载保护、过压保护和过流保护。

3.高压变频器的优点3.1 节能效果显著为有效地确保生产过程中的可靠性，各类用于生产的机械设备（风机、水泵）在设计配套动力驱动装置时，一般都会预留出一定的富余量。

如电机未在满负荷的条件下运行，除提供给动力驱动装置所需的动力外，部分多余的力矩会造成有功功率消耗的增加，导致电能浪费。

传统的调速方法，即通过对出入口位置挡板或阀门开度进行调节，来控制风量和供水量，不仅输入的功率较大，而且还有很大部分的能源消耗在挡板及阀门的截流过程中。

高压变频器实际接线及常见故障处理1.高压变频器主要由：输入模块、输出模块、CPU模块、控制模块、功率模块组成2.额定电压：6000KV3.联锁端子：开车接点（去打快开门）：TB2-19/ESDTB2-20/ESD跳高压柜（断路器脱扣信号）：TB2-31/X3-14TB2-32/X3-41回讯（马达电流信号输出）：TB2 ELV-56/LTB2 ELV-57/N4.去现场端子：起动：TB2-3/SB1-13TB2-4/SB1-14停止：TB2-5/SB1-23TB2-6/SB1-245、变频器故障及代码5.运行以来高压变频器曾经发生过的故障及处理如下：6.故障检查及处理的具体步骤：例1 :2006年8月14日8：50 化工变监控系统报“歧化B104高压变频器报警”。

第一步：从监控系统确认歧化B104高压变频器报警第二步：变电所检查确认该柜6KV开关跳，高压变频器显示故障代码“TRIP -MV DOORS OPENED”“MEDIUM VOLTAGE LOW2 ”“MEDIUM VOLTAGE LOW FLT”检查高压变频器单元柜门联锁开关联锁动作跳闸第三步：拆除该联锁开关DS1，并短接该联锁接点。

第四步：9：22 恢复送电，开车正常。

第五步：分析原因：高压变频器单元柜门联锁开关动作。

REF542报警“ACCIDENT FAR TRIP”。

现已取消柜门联锁：B103A、B104例2：2008年1月16日22：00工艺反映B401A现场不能停机。

第一步：从监控系统曲线判断当时已停机，监控报PX B401A通讯中断第二步：去PX高配检查高压变频器上“RUN ”灯已灭，电源灯、报警灯亮，现场电流表指示30A，但变频器报警显示“KEYPAD COMM LOSS”无法复位，当时高压开关未跳，542无报警，第三步：将380V控制电源拉开，再送上，面板自检后仍报“KEYPAD COMM LOSS”无法复位。

17日上午处理B401A变频器面板死机问题，根据厂家建议下电检查控制面板与内部主控板之间的连接插件，上电后面板显示正常，11：37 试运行至13：00变频器输出又中断，变频器又报“KEYPAD COMM LOSS”无法复位。

高压变频器单元模块的故障和维修方法高压变频器单元模块的故障和维修方法一、引言在现代工业领域，高压变频器单元模块是一种常见的电力电子设备，用于控制和调节电动机的转速和运行状态。

然而，由于复杂的电路和高功率负载，高压变频器单元模块存在故障的风险。

本文旨在对高压变频器单元模块的故障类型、原因以及相应的维修方法进行全面评估，以帮助读者更深入地了解和解决这些问题。

二、常见故障类型及原因1. 电源故障：高压变频器单元模块需要稳定的电源供应才能正常运行。

常见的电源故障包括电源过压、欠压、不平衡等，这些问题可能导致电路电压异常，进而影响变频器模块的正常工作。

2. 散热问题：高压变频器单元模块的工作会产生大量的热量，若散热不良，可能导致芯片温度过高，进而影响系统的稳定性和寿命。

3. 控制电路故障：变频器单元模块中的控制电路是关键的部分，它负责对输入信号进行采集和处理，并输出相应的控制信号。

控制电路故障可能导致输出波形不稳定、闪烁等问题。

4. 故障保护功能：高压变频器单元模块通常具备过压、过流、过热等保护功能。

然而，这些保护功能本身也可能出现故障，导致误报故障，减弱了对真实故障的保护。

三、故障维修方法1. 检查电源：首先需要检查电源供应，确保电源工作稳定，并符合变频器单元模块的额定功率和电压范围。

如果发现电源问题，应及时修复或更换电源。

2. 散热处理：要确保变频器单元模块的散热正常，可以通过清洁散热风扇、检查散热风道、增加散热片等方式来提高散热效果。

当温度过高时，应及时停机并进行冷却，以防止损坏。

3. 检查控制电路：对于控制电路故障，可以通过检查电路连接、更换损坏的元件、重新校准电路参数等方式来解决。

使用专业的测试仪器可以帮助定位和诊断问题。

4. 保护功能故障处理：当保护功能出现故障时，可以参考变频器单元模块的用户手册，检查保护功能的设置和参数。

如果需要，可以重置保护功能或恢复出厂设置。

四、个人观点和理解作为一名高压变频器单元模块的维修人员，我认为故障排除的关键在于全面的故障诊断和维修方法的熟练掌握。

高压变频器27个常见故障及处理方法汇总
一、运行异常：
1.断路重合不均：
原因：调零不当、滤波电容损坏、绝缘电阻损坏、变频器损坏、屏蔽线长度等。

处理方法：（1）检查屏蔽线长度是否正确，如果不正确，请调整屏蔽线的长度；（2）检查变频器的接线是否正确；（3）检查滤波电容是否有短路；（4）检查电源线绝缘电阻是否损坏。

2.变频器故障系统：
原因：变频器损坏、过载、控制电路不良等。

处理方法：（1）检查变频器的故障代码，清除故障；（2）检查变频器是否过载；（3）检查变频器控制电路，如果存在问题，请及时维修；（4）检查电源的电压谐波，如果有异常，可以采取措施进行处理。

3.缺相/相位移：
原因：绝缘电阻损坏、电源电压不稳定、变频器损坏等。

处理方法：（1）检查绝缘电阻是否损坏；（2）检查电源电压是否稳定；（3）检查变频器是否正常；（4）检查电源线的屏蔽线是否有夹紧；（5）检查变频器是否损坏，如果是，请及时维修。

4.电力谐波异常：
原因：谐波滤波器损坏、电源电压电流谐波大、励磁不良等。

高压变频器常见故障处理1.单元？过压、欠压、过流、过温报警检查相应单元，如果单元过欠压灯亮，检查报警时输入电压有无波动，报警能否复位，如果上电就报警不能复位，更换单元控制板。

如果过流灯亮，查看报警时负载有无异常调整，检测实际电流值有无超过额定电流值，能否复位，如不能复位更换单元控制板,如果更换单元控制板还报过流则更换功率单元。

如果过温灯亮，检查单元里面测温元件有无损坏，现场实际温度，如无异常更换单元控制板。

2.单元？接收光纤断路报警检查光纤板相应单元灰色光纤座，如无信号发出，更换光纤板。

3.单元？发送光纤断路故障检查光纤板相应单元蓝色光纤头，如无信号发出，更换单元控制板。

4.变频器过载报警检测实际电流值，查看负载实际使用情况，检查参数设置的变频器过载触发阀值是否合理。

5.变频器直流欠压、过压报警/故障检查三相输入电压是否有波动，检查直流过压、欠压报警阀值是否合理。

6变频器输入电压不平稳报警检查三相输入电压是否波动，电压波动到直流欠压阀值以下且持续时间不足50毫秒。

7.变频器输入电压异常、欠压、过压报警故障在运行时变频器输入电压＜额定输入电压，检查控制柜内电压检测变压器380\6伏变压器，万用表测量1121、1122、1123之间电压值，检查三相输入电压实际值。

8.机柜门打开报警检查0102信号线及柜门上方的微动开关是否正常。

9.变压器超温报警检查0126信号并确认温控器工作状况,柜顶风机运转是否正常（逆时针转），柜内底部风扇运转是否正常（方向与风扇上的箭头一致）10.变压器跳闸故障检查0125信号并确认温控器工作状况。

11.温控器故障检查0124信号并确认温控器工作状况，如温控器显示报警，更换温控器或其温度探头。

12.温控器电源报警检查0104信号，检查控制柜内DL23断路器，变压器柜内滤波器板。

13.主电源断电报警检查0100、0101信号，变频器控制电源（外部）是否断电。

14.主电源断电故障检查0100、0101信号，如果变频器在正常运行过程中报此故障检查信号无异常后更换双电源切换板。

高压变频器32个常见故障及处理1、如何区分重故障和轻故障？轻故障时，系统发出报警信号，故障指示灯闪烁。

重故障发生时，系统发出故障指示，故障指示灯常亮。

同时发出指令去分断高压、合闸禁止，并对故障信息、高压分断指令作记忆处理。

重故障状态不消除，故障指示、高压分断指令依然有效。

2、轻故障都有哪些？轻故障包括：变压器超温报警、柜温超温报警、柜门打开、单元旁路，系统对轻故障不作记忆处理，仅有故障指示，故障消失后报警自动消除。

变频器运行中出现轻故障报警，系统不会停机。

停机时出现轻故障报警，变频器可以继续启动运行。

3、重故障具体都有哪些？系统发生下列故障时,按照重故障处理，并在监视器左上角显示重故障类型：外部故障、变压器过热、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。

单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。

外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。

单元故障发生后，只有再次上高压电源方能检测到单元状态。

若故障较难分析且无法确定能否二次上高压时，请向厂商咨询。

注意：切忌在未查明故障原因前贸然二次上电，否则可能严重损坏变频器！4、变压器超温报警当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合；检查变压器柜顶风机或柜底风机是否工作正常（如果柜底风机工作不正常，可能出现三相温度相差较大）；测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）；过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；变频器是否长期工作于过载状态；环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；安装于变压器柜内正面底部的风机开关和接触器是否断开；变压器柜风机控制和保护电路是否正常。

32个高压变频器常见故障与排除处理方法高压变频器是一种广泛应用于电力系统中的电力变频装置，常用于控制电动机的转速和电流。

由于其工作环境复杂，常常会出现一些常见的故障问题。

本文将介绍32个高压变频器常见故障及排除处理方法，详细解决方案如下：1.故障：变频器开启后无任何反应。

处理方法：检查主电源是否接通，查看断路器是否打开，检查变频器是否受电源保护锁定。

2.故障：变频器启动后报警并停机。

处理方法：查看报警代码，检查是否存在过流、过载等问题，处理故障后重新启动。

3.故障：变频器运行不平稳，产生振动。

处理方法：检查电机的轴是否有偏移，检查电机是否松动，重新调整电机的安装位置。

4.故障：变频器输出电流不稳定。

处理方法：检查电机的供电电压和电流是否稳定，检查变频器的参数设置是否正确，调整参数设置达到稳定目标。

5.故障：变频器输出电流过大，可能导致电机过热。

处理方法：检查负载，减少负载，检查变频器参数设置是否合理，适当调整输出电流。

6.故障：变频器冷却风扇不转。

处理方法：检查风扇是否卡住，清理风扇上的灰尘，更换故障的风扇。

7.故障：变频器显示屏无法显示。

处理方法：检查显示屏是否有松动的连接线，重新连接或更换显示屏。

8.故障：变频器频率设置不正常。

处理方法：检查输入信号是否正确，检查是否存在参数错误，重新设置参数。

9.故障：变频器出现过热报警。

处理方法：检查是否存在过载，检查电机是否正常工作，检查变频器冷却风扇是否正常工作。

10.故障：变频器输出电压不稳定。

处理方法：检查供电电压是否稳定，检查变频器参数设置是否正确，调整参数设置达到稳定目标。

11.故障：变频器输出电压过高或过低。

处理方法：检查断路器是否打开，检查电压是否输入正常，检查变频器参数设置是否正确。

12.故障：变频器启动后有异常噪音。

处理方法：检查电机是否松动，检查电机的轴是否有弯曲，重新调整电机的安装位置。

13.故障：变频器无法启动电机。

处理方法：检查电机是否正常工作，检查变频器的输出电压和电流是否正常，调整参数设置。

高压变频器的常见故障原因分析和处理方法1.电力故障：电力质量不稳定是高压变频器故障的常见原因之一、电压波动、过载、电网短路等问题都可能导致高压变频器故障。

处理方法为：检查供电电压是否正常，限制变频器运行于额定电流下，保证电力稳定。

2.过热故障：高压变频器长时间运行后，可能会因为过热而导致故障。

过热的原因可能是电机负载过大、冷却不良等。

处理方法为：确保电机负载在变频器额定范围内，提供良好的通风散热环境。

3.过电流故障：过电流是高压变频器故障的常见原因之一、可能是因为电机短路、控制程序错误等原因引起。

处理方法为：检测电机是否短路，修复电机故障；检查控制程序是否正确，及时纠正错误。

4.震动故障：高压变频器在运行时可能出现震动，可能是因为机械安装不合理、电机不平衡等原因。

处理方法为：重新安装变频器和电机，调整机械结构，确保机械平衡。

5.控制故障：高压变频器控制失败是故障的常见原因之一、可能是因为程序错误、通信故障等原因引起。

处理方法为：检查控制程序是否正确，修复程序错误；检查通信设置和连接状态，确保通信正常。

6.故障代码显示：高压变频器上的故障代码显示是一种常见的故障指示方式。

不同的故障代码对应不同的故障原因，需要根据故障代码手册进行解析和处理。

在处理高压变频器的故障时，应注意以下几点：1.定期进行检测维修：定期对高压变频器进行检测，检查设备的状态和性能，并进行必要的维修和保养，以防止故障的发生。

2.使用合适的工具和材料：在处理高压变频器故障时，应使用合适的工具和材料，确保修复工作的质量和效果。

3.学习操作技术和知识：了解高压变频器的操作技术和知识，提高自身的维修能力，能够熟悉并使用操作手册和维修手册，从而更好地应对各种故障。

总结起来，高压变频器的常见故障原因包括电力故障、过热故障、过电流故障、震动故障、控制故障和故障代码显示。

针对这些故障原因，我们可以采取相应的处理方法，如保证电力稳定、提供良好的散热环境、修复电机故障等。
