消防设备电源监控系统设计及应用简析吴恩远刘菁裴善勇宗寿松吴恩远（山东省建筑设计研究院，济南市250001）刘菁（江阴市科博建筑设计院有限公司，江苏省江阴市214400）裴善勇（安科瑞电气股份有限公司，上海市201801）宗寿松（江苏安科瑞电器制造有限公司，江苏省江阴市214405）摘要：介绍消防设备电源监控系统的基本原理、组成、功能及特点，消防设备电源状态监控器及消防设备电源传感器的设计与安装，及其在实际应用中的一些注意事项。

关键词：消防设备；电源监控；消防控制室；消防设备电源状态监控器；消防设备电源传感器；应用安装；注意事项；设计案例0引言随着我国城市建设的不断加快，大量的高层建筑及大型公共建筑拔地而起。

为了保证建筑物的消防安全，设置了大量的消防设备，如：消火栓系统、自动喷水灭火系统、泡沫灭火系统、防排烟系统、防火门和卷帘门系统、消防电梯、消防应急照明和疏散指示系统等。

当火灾发生时，能否及时灭火、快速疏散人群、隔离火灾区域，很大程度上取决于这些消防设备能否正常运行。

因此，公安部消防部门高度关注如何用技防手段实现对消防设备供电电源的实时监测。

在2011年7月1日开始执行的强制性国家标准GB 25506-2010《消防控制室通用技术要求》中5.3.14条提出：“消防控制室应能显示消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。

”从而在国家标准层面上规定了消控室中需装设消防设备电源监控系统，作为消防系统中的一种预警系统。

而另一个关于该系统的产品标准GB28184-2011《消防设备电源监控系统》也应运而生，使得消防设备电源监控系统有了相应的产品检测依据。

1消防设备电源监控系统介绍消防设备电源监控系统作为一种预警报警系统，主要检测消防设备电源的相关电气参数，在电源发生过压、欠压、过流、缺相、错相等故障及异常时，相关电气参数不在设定值要求范围内时应能发出报警信号，并在系统中指示出具体报警部位，记录并保存报警信息，以便及早维护，保证消防设备的供电可靠性，避免火灾发生时因消防设备不能正常使用而导致火灾灾情不能有效控制，减少火灾损失。

消防电源监控系统消防设备电源监控系统是依据由中国建筑标准设计研究院、上海安科瑞电气股份有限公司等单位主编国家标准《消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。

通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。

此监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。

实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。

消防设备电源监控系统图系统组成系统由监控主机、中继器、监控模块和传输缆线组成。

监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。

监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。

监控模块分为三大类：M1模块表示电源监控模块，用于监测电源的电压、电流；M2模块表示剩余电流监控模块，用于监测供电回路的剩余电流值；M3模块兼具以上M1和M2的功能，可以同时监测电源的电压、电流及剩余电流。

监控主机与监控模块的通信线路采用总线型连接方式。

监控模块选型表◆电源监控模块型号功能电源监控模块（M1)ACR10EL ACR220EL PZ72L-DE/C显示方式液晶显示安装方式嵌入式外形尺寸面框（mm) 80*80 96*96 72*72 开孔（mm）76*76 88*88 67*67电力测量单相交流电流、电压、有功功率、无功功率、功率因数、电网频率三相交流电流、电压、有功功率、无功功率、功率因数、电网频率直流电流、电压、功率电能计量单相有功电能、无功电能三相有功电能、无功电能直流电能开关量（选配）开关量输入2路4路2路开关量输出2路2路2路输入信号电流5A、1A 5A、1A分流器、直流变送器电压AC100V、220V AC100V、400V DC 0~1000V 接线方式单相三相三线、三相四线单路电压与电流工作电源DC24V DC24V DC24V通信Modbus-RTU Modbus-RTU/Profibus-DP Modbus-RTU适用回路种类交流单相回路交流三相回路直流回路◆剩余电流监控模块型号功能剩余电流监控模块（M2）ARCM100-Z ARCM200-J1 ARCM200-J4 ARCM300-J1 ARCM300-J4显示方式液晶显示数码管显示数码管显示液晶显示液晶显示安装方式嵌入式嵌入式嵌入式导轨式导轨式外形尺寸面框(mm)120*120 96*48 96*48 ——开孔（mm)108*108 91*44 91*44 ——电力测量三相电流、电压、有功功率、无功功率、功率因数、频率；四象限电能计量、基波、总谐波电能计量————在线监测剩余电流1路、温度1路剩余电流1路、温度3路剩余电流4路剩余电流1路、温度3路剩余电流4路开关量开关量输入3路————继电器输出2路4路4路4路4路输入信号电流5A、1A ————电压AC100V、400V————剩余电流10mA~3A 10mA~3A 10mA~3A 10mA~3A 10mA~3A 温度0~120℃0~120℃—0~120℃—接线方式三相三线、三相四线————工作电源DC24V DC24V DC24V DC24V DC24V保护功能剩余电流、温度、过压、缺相、过流剩余电流、温度剩余电流剩余电流、温度剩余电流数据记录事件记录内置时钟——事件记录内置时钟事件记录内置时钟通信Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）Modbus-RTUCANBUS（可选）适用回路种类电压等级TN-C-S、TN-S及局部TT系统 电源及剩余电流监控模块型号功能电源及剩余电流监控模块（M3) ACM3-X/ULMKC-90L显示方式液晶显示安装方式主体模块柜内导轨式安装，显示模块面板嵌入式安装外形尺寸（mm) 面框90*70，开孔86*66 测量参数三相电流、三相电压、剩余电流额定电流规格（A) 32,63,125,160,225,315,400,500,630,800,1250继电器输出常开触点，作用于报警，报警1瞬时动作，报警2延时5S（可调）动作输入信号电流0~10A直接接入，10A以上互感器接入电压AC 0~690V接线方式三相三线、三相四线工作电源DC24V通信Modbus-RTU/Profibus-DP适用回路种类消防回路参考文献[1]消防设备电源监控系统10CX504，中国计划出版社[2]上海安科瑞电气股份有限公司产品手册.版。

消防设备电源监控系统技术规程标准1. 引言消防设备电源监控系统是保障消防设备正常运行的重要组成部分，通过对消防设备电源的监测和管理，可以及时发现并解决电源故障，确保消防设备的可靠性和稳定性。

本文档旨在制定消防设备电源监控系统的技术规程标准，以保障消防设备电源的安全性和性能稳定。

2. 术语定义为了统一术语使用，本文档中采用如下定义： - 消防设备：指各类消防装备和系统，如消防水泵、灭火器、自动喷水灭火系统等。

- 电源监控系统：指对消防设备电源进行监测、报警、记录和管理的系统。

- 电源故障：指消防设备电源出现的异常或故障情况，如电压过高、过低、电流过载等。

- 稳定性：指消防设备电源运行时具有的持续、稳定和可靠的性能。

3. 技术要求3.1 系统设计与布局要求•电源监控系统应采用模块化设计，便于维护和扩展。

•电源监控系统应与消防设备有良好的协同工作能力，可以实现对设备电源的实时监测和控制。

•系统布局应考虑到消防设备的使用场所和环境特点，确保安装位置合理、方便操作和维护。

3.2 监测参数要求•电源监控系统应能够实时监测消防设备电源的电压、电流等参数。

•监测系统应具备较高的准确度和稳定性，可以满足消防设备电源的实时监测需求。

•监测系统应可实现对电源参数的报警功能，当电源参数超出设定范围时，能够及时发出警报并记录报警信息。

3.3 数据交互与通信要求•电源监控系统应支持数据交互和通信功能，可以与其他消防设备或监控中心建立连接，实现数据的传输和共享。

•通信方式可以选择有线或无线，要确保通信的稳定性和可靠性。

•电源监控系统应支持远程监控和管理，可以通过网络或互联网实时远程监测电源运行状态。

3.4 报警与记录要求•电源监控系统应设有报警功能，当监测到电源故障或异常情况时，能够及时发出警报并通知相关人员。

•系统应具备记录功能，可记录电源参数的历史数据和报警信息，以便后期分析和处理。

3.5 维护与管理要求•电源监控系统应具备远程维护和管理功能，可以通过网络进行系统升级和参数配置。

26研究与探索Research and Exploration ·智能制造与趋势中国设备工程 2022.12 （下）随着我国城市化进程的加快，城市中常住人口数量在逐渐增多，各类公共设施也在朝着智能化、集群化发展，随之而来的便是日益增加的火灾隐患。

为保证智能消防设施在意外情况来临时能够稳定运行，设计电源监控系统尤为重要，下文便简要说明其设计思路。

1 智能消防设备电源监控系统的设计思路1.1 基本要求根据国家相关标准和市面上所流通的电源监控类产品可发现，电源监控系统对于供电、监控主机以及探测器均有一定要求，具体如下。

（1）供电电源的要求。

对于所有系统来说，其是否可以稳定运行与其电源的供电情况有直接关系。

该系统中所需要供电的相关设备有监控主机、探测器。

其中监控主机存在2种电源，即主电源和备用电源，其中主电源应当使用220V、50Hz 的交流电，并以实际情况为准设置相应的保护措施，主电源在正常运行情况下，其电压最低为187V，最高为242V，频率最低为49.5Hz，最高为50.5Hz，备用电源在满电状态下，至少需要保证监控主机工作8h。

除此之外，监控主机所使用的电源应当具备自主切换主备电源的功能，即当主电源不存在故障时，由主电源进行供电，当断电或主电源故障时，要自动切换至备用电源供电，并在切换过程中不能影响其监控器的运行。

此部分还需要为探测器提供供电，探测器通常需要直流电，电压在24V 左右。

（2）监控主机在显示方面与指示方面的要求。

该设备必须显示出探测器所采集的与消防设备电源相关的状态信息，并将故障信息自动存储至数据库中，其内容包括产生故障的类型、具体位置以及时间，并且上述信息能够进行人机交互，工作人员能够按照需求对其进行查看以及打印。

该设备最多能够储存999条信息，并在断电后最少能够储存14天。

并使用不同颜色的指示灯代表不同含义，黄色表示故障，绿色表示正常。

（3）信号传感器的基本要求。

在此系统中，传感器所需要采集的信号便是电压信号以及电流信号，利用上述两项对消防设备电源的运行状态进行判断。

智慧消防电源监控系统设计方案设计方案：智慧消防电源监控系统1. 系统概述智慧消防电源监控系统是一种用于监控消防电源系统状态的智能化设备。

它可以实时监测消防电源系统的供电状态、充电状态、电池容量等信息，并通过数据传输和报警功能及时向管理人员发送报警信息，以确保消防电源系统的正常运行和及时维护。

2. 系统组成智慧消防电源监控系统由以下几部分组成：2.1 监控主机：负责接收和处理来自消防电源系统的监控信息，并将数据传输给管理人员的终端设备；2.2 传感器：负责采集消防电源系统的供电状态、充电状态、电池容量等信息，并将数据传输给监控主机；2.3 数据传输设备：负责将监控主机接收的数据传输给管理人员的终端设备，可以通过有线或无线网络进行数据传输；2.4 终端设备：包括电脑、手机、平板等设备，用于接收监控主机传输的数据，并提供用户界面供管理人员查看数据和设置报警参数；2.5 报警设备：负责根据监控主机传输的报警信息进行声音、光线等方面的报警，以提醒管理人员。

3. 功能特点智慧消防电源监控系统具有以下功能特点：3.1 实时监控：能够实时监测消防电源系统的供电状态、充电状态、电池容量等信息，并将数据实时传输给管理人员；3.2 报警功能：可以根据消防电源系统的异常状态进行报警，并将报警信息发送给管理人员的终端设备；3.3 数据传输：支持有线和无线网络进行数据传输，方便数据的即时传输和管理人员的及时监控；3.4 远程控制：支持远程控制消防电源系统的启动、停止、充电等操作，方便管理人员进行远程操作和维护；3.5 数据分析：可以对消防电源系统的运行数据进行分析和统计，为管理人员提供参考和决策依据。

4. 设计思路4.1 传感器安装：传感器应安装在消防电源系统的关键部位，如电源输入端、充电电路、电池组等位置，以确保准确采集相关数据；4.2 数据传输方式：可以采用有线传输或无线传输方式进行数据传输，根据实际情况选择合适的方式；4.3 报警设备设置：报警设备应设置在管理人员经常待的位置，如办公室、会议室等地方，以确保及时收到报警信息；4.4 数据分析与监控：可通过建立后台监控平台，实时监测消防电源系统的运行状态，同时对历史数据进行分析，提供更加精准的报警判断。

ZXHA 消防设备电源监控系统使用说明书概述消防设备电源监控系统是根据国家标准GB28184‐2011《消防设备电源监控系统》，针对消防设备电源进行实时监控的系统。

通过检测消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时，发出报警信号，实时反应被监控设备电源的工作状态，集中显示，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危机情况，最大限度地保障消防联动系统的可靠行。

系统组成：消防设备电源状态监控器（简称监控器）、电压信号传感器、电压/电流传信号感器等部分或全部设备组成。

一、监控器1、产品特点（1）监控器采用 AC220V 供电，通过四条总线与传感器连接（2 条电源线，2 条通信线）。

（2）监控器采用主、备电源供电方式，主电供电范围 175V～245V，标准频率50Hz。

（3）监控器具有主、备电源工作状态指示，在主电源电压断开或低于AC175V 时，自动切换到备用电源；在主电源恢复后，自动切换到主电源；主、备电源切换时不影响监控器正常工作；备用电源在放电至终止电压后，充电 24 小时后，可提供监控器正常监视状态下工作 8 小时。

（4）监控器实时显示所有监控的消防设备主电源和备用电源的工作状态和故障报警信息。

（5）监控器在下述状况，100 秒内发出故障声、光信号，显示并记录故障的部位、类型和时间：a、被监控的消防设备供电中断； b、监控器与连接的外部部件间连接线的断路、短路等故障； c、被监控电源电压值大于额定电压的 110%或小于额定电压的 85%； d、被监控电源发生缺相、过载等供电异常现象； e、监控器自身备用电源充电的充电器与备用电源间连接线的断路、短路； f、监控器自身主电源欠压。

（6）故障声音能手动消除，再有故障信号输入时，能再次启动，故障光信号可保持到故障排除。

（7）任一故障不影响非故障部分的正常工作;故障排除后，故障信号可自动或手动复位;复位后，监控器可在 100秒内重新显示尚存在的故障。

浅析消防设备电源监控系统摘要：介绍《消防设备电源监控系统》（报批稿）的设计实现方法。

关键词：消防设备电源监控电源监测剩余电流检测随着我国经济的发展，科学技术水平的提高，人们生活改善的需要，大型公共建筑及其群体大量出现，消防更是突显其重要性。

我国的消防技术逐步迅速发展起来，消防设备也日益增多和完善。

因为多数的消防设备平时是不使用的，只有火灾发生时才启用，所以平时其供电电源发生故障是不易发现的，为了保证消防设备的供电电源时刻能保持正常供电状态，在火灾发生时消防设备能迅速启动投入使用，对消防设备电源监控显得尤为重要，是现在电气设计重要部分，关系到人生和财产的安全性。

我国的消防设备电源监控电气设计逐渐迅速发展起来并逐渐规范，下面浅谈本人进行《消防设备电源监控系统》学习和设计过程中，总结出来的设计实现方法。

消防设备电源监控，是通过检测消防设备电源的电压、电压值和开关状态，判断电源是否存在断路、短路、过电压、欠压、过流以及缺相、过载等状态并进行报警和记录。

此监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性，实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防系统的可靠性。

系统组成：监控主机、中继器、监控模块和传输缆线组成。

系统主机最多可管理64x16共1024个监控模块，每个回路可管理64模块，网络最大通信距离一般不超过500m。

当传输距离超过500m时，采用中继器扩展，每个中继器可管理64个模块。

一般市面上的电源监控主机有4个输出回路，每个回路可连接64个监控模块。

对于大型消防电源监控系统，可选用5回路以上的监控主机。

消防设备电源监控系统电源消防设备电源监控系统主机安装在消防控制室，主机内置dc24v电源装置，主机专用电源由消防电源提供ac220v，在各区域根据消防设备的性质和用途设置监控模块，负责监视相应区域消防设备的电源信息。

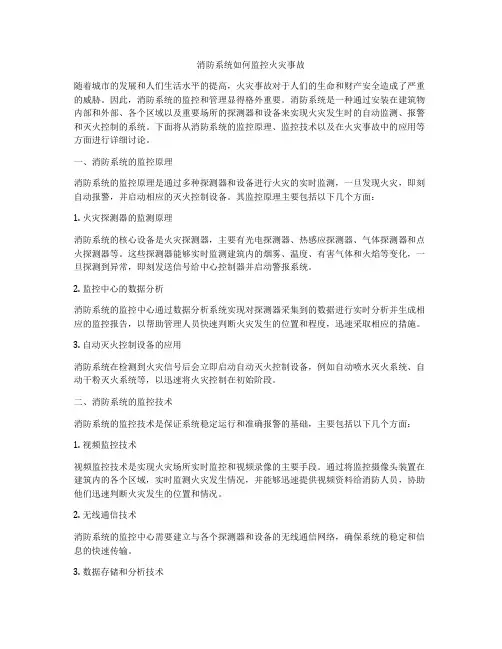

消防系统如何监控火灾事故随着城市的发展和人们生活水平的提高，火灾事故对于人们的生命和财产安全造成了严重的威胁。

因此，消防系统的监控和管理显得格外重要。

消防系统是一种通过安装在建筑物内部和外部、各个区域以及重要场所的探测器和设备来实现火灾发生时的自动监测、报警和灭火控制的系统。

下面将从消防系统的监控原理、监控技术以及在火灾事故中的应用等方面进行详细讨论。

一、消防系统的监控原理消防系统的监控原理是通过多种探测器和设备进行火灾的实时监测，一旦发现火灾，即刻自动报警，并启动相应的灭火控制设备。

其监控原理主要包括以下几个方面：1. 火灾探测器的监测原理消防系统的核心设备是火灾探测器，主要有光电探测器、热感应探测器、气体探测器和点火探测器等。

这些探测器能够实时监测建筑内的烟雾、温度、有害气体和火焰等变化，一旦探测到异常，即刻发送信号给中心控制器并启动警报系统。

2. 监控中心的数据分析消防系统的监控中心通过数据分析系统实现对探测器采集到的数据进行实时分析并生成相应的监控报告，以帮助管理人员快速判断火灾发生的位置和程度，迅速采取相应的措施。

3. 自动灭火控制设备的应用消防系统在检测到火灾信号后会立即启动自动灭火控制设备，例如自动喷水灭火系统、自动干粉灭火系统等，以迅速将火灾控制在初始阶段。

二、消防系统的监控技术消防系统的监控技术是保证系统稳定运行和准确报警的基础，主要包括以下几个方面：1. 视频监控技术视频监控技术是实现火灾场所实时监控和视频录像的主要手段。

通过将监控摄像头装置在建筑内的各个区域，实时监测火灾发生情况，并能够迅速提供视频资料给消防人员，协助他们迅速判断火灾发生的位置和情况。

2. 无线通信技术消防系统的监控中心需要建立与各个探测器和设备的无线通信网络，确保系统的稳定和信息的快速传输。

3. 数据存储和分析技术消防系统需要对各种数据进行收集和存储，以便数据分析和管理使用。

如视频监控数据、火灾探测信号数据、火灾发生时的实时数据等。

应急电源集中控制原理
为了进一步提高消防应急照明和疏散指示系统的可靠性和实
用性，提高火灾自动报警系统的灵敏度，确保消防控制室能及时
发现和指挥扑救火灾，国家消防电子产品质量监督检验中心对现
有的消防应急照明和疏散指示系统进行了升级改造，开发了应急
电源集中控制系统。

应急电源集中控制系统由集中电源控制主机、集中蓄电池组、集中控制主机、手动开关和联动控制器等组成。

它通过对消防应
急照明和疏散指示系统的供电电源进行监控，对火灾自动报警系
统发出的火警信号进行接收，并由控制器实现对火警信号的处理，控制蓄电池组自动充放电，并将充电完成的蓄电池组恢复供电。

应急电源集中控制系统的主要功能如下：
1.提供消防设备用电
为火灾自动报警系统、消火栓灭火系统、喷淋灭火系统、防
火卷帘等消防设备提供供电电源。

2.提供应急照明和疏散指示电源
—— 1 —1 —。

消防电源监控系统1. 系统概述1.1 目的和背景消防电源监控系统是为了确保建筑物内部消防设备正常运行而设计的一种智能化管理系统。

该系统通过实时监测、报警和远程操作等功能，提高了对消防电源状态的可视化管理，并及时发现并解决问题。

1.2 主要特点- 实时性：可以随时获取到各个区域或设备的工作状态；- 可靠性：具有自动检测故障、断线告警等功能，确保安全稳定运行；- 远程操作：支持用户在任何地方进行远程查看与设置。

2. 功能模块详细介绍2.1 设备接入模块描述如何将需要被监控的消防电源连接至该系统中，并完成相关配置。

2.2 数据采集与传输模块解释数据采集方式以及数据传输协议选择（例如Modbus）；描述如何将所需信息从每台设备上读取出来并发送给服务器端。

...3.硬件组成说明：所有必须使用到得硬件元器材清单,包括型号规格数量用途价格供应商等。

4.软件组成说明：所有必须使用到得软件清单,包括名称版本号用途价格供应商等。

5. 系统部署与配置5.1 部署环境要求描述系统所需的硬件和网络环境，以及相关设置建议；5.2 安装步骤提供详细的安装指南，包括服务器端和客户端程序的安装过程；...6.法律名词及注释- 消防设备：根据《消防法》第十一条规定，“消防设施”是指为预防火灾、报警、控制疏散人员流动提供条件或者进行其他抢险救援活动而采取技术手段布置在特定场所内外并具有相对完整功能性能单位。

例如喷淋系统、自动喷水灭火系统等。

7.本文档涉及附件：[请列出本文档中引用了哪些附件，并给予明确标示]。

消防电源监控系统原理一、引言消防电源监控系统是一种用于监测消防电源状态的设备，通过实时监控消防电源的工作情况，确保其正常运行，提高消防设备的可靠性和安全性。

本文将介绍消防电源监控系统的原理及其工作过程。

二、消防电源监控系统的原理消防电源监控系统主要包括传感器、信号采集模块、控制器和显示器等组成部分。

其工作原理如下：1. 传感器：传感器是消防电源监控系统的重要组成部分，用于感知消防电源的各项参数，如电压、电流、温度等。

传感器将感知到的参数转化为电信号，并传送给信号采集模块。

2. 信号采集模块：信号采集模块负责接收传感器传来的电信号，并进行放大、滤波、模数转换等处理，将处理后的信号传送给控制器。

3. 控制器：控制器是消防电源监控系统的核心部分，其主要功能是接收来自信号采集模块的信号，并进行数据处理与分析。

控制器可以根据设定的阈值判断消防电源是否正常工作，当监测到异常时，会触发相应的报警或自动保护措施。

4. 显示器：显示器用于显示消防电源的工作状态，包括电压、电流、温度等参数的实时数值。

通过显示器，操作人员可以直观地了解到消防电源的工作情况，及时采取必要的措施。

三、消防电源监控系统的工作过程消防电源监控系统的工作过程如下：1. 传感器感知参数：传感器通过感知消防电源的电压、电流等参数，将其转化为电信号。

2. 信号采集与处理：信号采集模块接收传感器传来的电信号，并进行放大、滤波、模数转换等处理，将处理后的信号传送给控制器。

3. 控制器数据处理与分析：控制器接收信号采集模块传来的信号，进行数据处理与分析。

控制器可以根据设定的阈值判断消防电源是否正常工作，当监测到异常时，会触发相应的报警或自动保护措施。

4. 显示器展示结果：显示器用于显示消防电源的工作状态，包括电压、电流、温度等参数的实时数值。

通过显示器，操作人员可以及时了解消防电源的工作情况，并采取必要的措施。

四、消防电源监控系统的优势1. 实时监测：消防电源监控系统可以实时监测消防电源的工作状态，及时发现并处理异常情况，确保消防设备的正常运行。

前言电气火灾监控系统和消防电源监控系统，两者一样吗？有什么区别？水投壹号院2021年1月7日一、设置目的不同消防电源监控系统•消防电源监控系统是指对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统，以确保消防设备电源时刻处于正常状态，保障消防设备可靠运行。

•消防设备电源监控系统由消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。

电气火灾监控系统•电气火灾监控系统属于火灾预警系统，通过探测电力线路的剩余电流值，或者探测电气部件的异常温升，消除电气设备的火灾隐患。

当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统。

•电气火灾监控系统主要由电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器组成。

•电气火灾监控系统基本原理是：当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号。

•同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。

值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。

水投壹号院2021年1月7日二、设置方式不同消防电源监控系统，•在消防电源监控系统中，每相线路单独穿过电流传感器。

电流传感器检测的是单独的每相电流，当电流值偏离正常值时，发出报警信号。

电气火灾监控系统•在电气火灾监控系统中，不管是单相还是三相电源回路，线路都要同时穿过剩余电流传感器。

消防设备监控系统原理
消防设备监控系统的原理是通过安装传感器设备和监控器等硬件设备，并使用软件系统进行数据采集、处理和分析。

该系统利用传感器感知环境中的温度、烟雾、火焰、气体浓度等参数并将数据输入到监控器中。

监控器将收集到的数据进行实时监测，并将数据传输到中央控制面板上进行显示和记录。

监控系统会不断地监测环境中的各种参数，一旦检测到异常或火灾等危险情况，它会立即发出警报信号。

在监控系统中，还可能包括视频监控设备，通过摄像头实时监控消防设备的运行状态和周围环境状况。

这些摄像头可以在火灾发生时提供实时图像，帮助消防人员更好地了解情况并采取相应的措施。

此外，消防设备监控系统还可以配备远程监控功能，使监控人员能够通过网络远程监控消防设备的运行状态。

这样，即使监控人员不在现场，也能及时发现并解决潜在问题。

总的来说，消防设备监控系统通过传感器、监控器、中央控制面板和软件系统的配合工作，能够实现对消防设备和环境参数的实时监测和数据记录，提高消防设备的运行效果，并在火灾发生时及时报警，为保护人员生命财产安全提供有力支持。

消防设备电源监控系统智能消防设备电源监控系统，是依据国家标准《消防设备电源监控系统》研制开发的，该系统由消防设备电源状态监控器，电源总线，通讯总线和其连接的电流信号传感器、电压信号传感器、电流/电压信号传感器、中级模块箱等设备组成，通过传感器对消防设备的主电源和备用电源进行实时检测，从而判断电源设备是否有过压、欠压、过流、断路、短路以及缺相等故障。

当故障发生时能快速在监控器上显示并记录故障的部位、类型和时间，并发出声光报警信号，从而有效保证了火灾发生时消防联动系统的可靠性。

随着社会的快速发展，现代大体量建筑、公众集聚场所建筑和一类高层建筑越来越多，其消防控制中心控制着自动报警系统、自动喷洒系统、消防事故广播系统、防排烟系统、气体灭火系统、消火栓系统、应急照明系统等多个消防安全系统的操作，是建筑消防安全的关键，而消防控制室的火灾报警系统以及相关的消防联动设备能否正常工作，又取决于消防设备电源的工作状态。

因此，在火灾情况下，如果消防设备电源不能可靠、稳定地工作，投入大量资金的消防设施可能形同虚设。

近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故也一直屡见不鲜。

符合标准：1. GB28184-2011《消防设备电源监控系统》国家标准GB28184-2011《消防设备电源监控系统》由全国消防标准化技术委员会火灾探测与报警分技术委员会归口，于2011年12月28日颁布，2012年8月1日实施。

该标准强制规定了消防设备电源监控系统的基本功能；2.新修订国家标准GB50116-2013《火灾自动报警系统设计规范》规定；“消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备，或具有相应功能的组合设备，并宜设置建筑消防设施运行数据记录器”。

3.中国建筑标准设计研究院编制的《消防设备电源监控系统》设计图集；4.公安部消防局组织编制的国家标准GB25506-2010《消防控制室通用技术要求》规定：“消防控制室应能显示系统内各消防用电设备的供电电源和备用电源的工作状态和欠压报警信息”。
