机械设计资料

一.填空题：1.机械是机器和机构的总称。

2.从动件的常用运动规律有：等速运动规律、等加速等减速运动规律、简谐运动规律。

3.在一对齿轮啮合传动中，齿轮连续传动的条件是：重合度ε≥1 。

4.齿轮的类型有定轴轮系、周转轮系、复合轮系。

5.标准渐开线直齿圆柱齿轮不产生根切现象的最少齿数 Z min=17 。

6.轴上零件的轴向定位方法有轴肩（或轴环）、套筒、轴端挡圈、圆螺母。

7. 平面连杆机构的死点是指从动件与连杆共线的位置。

8. 普通三角螺纹的牙型角为60 °。

9.机构和零件不同，构件是运动的单元，而零件是制造的单元。

10. 一对正确安装的标准直齿圆柱齿轮传动，为了增大重合度，应把齿轮参数中的齿数增大。

12.三角螺纹主要用于联接，而矩形螺纹主要用于传递运动。

13. 在平面机构中，若引入一个高副，将引入 1 个约束，而引入一个低副将引入 2 个约束。

14.平面运动副可分为低副和高副两大类。

15.机构是由基本杆组、机架和原动件组成的。

16..凸轮的基圆半径越小，则凸轮机构的压力角越大，而凸轮机构的尺寸越小。

17.渐开线圆柱齿轮正确啮合条件m1=m2=m和α1=α2=α. .18.齿轮传动的基本要求：①传动准确、平稳，②承载能力强。

19.渐开线齿条的齿廓是直线，与其共轭的曲线是：渐开线齿廓。

20.在滚动直动从动件盘形凸轮机构中，若凸轮世纪轮廓曲线保持不变，而增大或减小滚动半径，从动件运动规律是：不发生变化。

二.选择题：1.自行车的前轴是 A 。

A.固定心轴B.转轴C.传动轴D.光轴2.两个构件之间以线或点接触形成的运动副，称为 B 。

Ａ. 低副Ｂ.高副 C. 移动副Ｄ. 转动副3.在下列平面四杆机构中， C 存在死点位置。

Ａ. 双曲柄机构Ｂ. 对心曲柄滑块机构；Ｃ. 曲柄摇杆机构；Ｄ. 转动导杆机构。

4.曲柄摇杆机构的死点发生在 C 位置。

Ａ. 主动杆与摇杆共线；Ｂ. 主动杆与机架共线；Ｃ.从动杆与连杆共线；Ｄ. 从动杆与机架共线。

机械类本科毕业设计资料一、毕业设计选题：基于机械原理的自动化装置设计与实现二、毕业设计目的和意义：随着工业化进程的不断加快，自动化技术在生产制造领域的应用越来越普遍，对于提高生产效率、降低人工成本、改善工作环境等方面具有重要意义。

基于机械原理的自动化装置设计与实现是一项具有挑战性的毕业设计，通过该设计可以提高学生对机械原理的理解和运用能力，同时也对自动化技术在工程实践中的应用具有积极的推动作用。

三、毕业设计内容：1. 研究现有自动化装置的相关技术和应用领域，分析其特点和存在的问题；2. 根据机械原理和自动化控制理论，设计一种新型的自动化装置原理方案；3. 利用CAD软件对自动化装置进行三维建模和仿真分析，验证设计方案的合理性；4. 利用实验平台和相关传感器、执行器等部件，制作并调试自动化装置的原型机，完成实物展示和性能测试；5. 对设计过程中遇到的问题和解决方案进行总结和分析，对自动化装置的改进和优化提出建议。

四、毕业设计流程：1. 调研阶段：对自动化装置的相关技术、应用领域进行深入调研，分析目前存在的问题和发展趋势；2. 设计阶段：根据调研结果，结合机械原理和自动化控制理论，提出自动化装置的设计方案，并进行理论分析和仿真模拟；3. 制作阶段：基于设计方案，利用CAD软件进行三维建模，制作自动化装置的零部件图纸，进行原型机制作和调试；4. 实验阶段：对自动化装置的性能进行测试和数据分析，对结果进行评价和总结；5. 文献撰写：撰写毕业设计论文，包括综述、研究内容、实验结果、分析和结论部分。

五、毕业设计预期成果：1. 完整的自动化装置设计方案和零部件图纸；2. 自动化装置的原型机实物展示和性能测试报告；3. 毕业设计论文和答辩PPT；4. 对自动化装置的改进和优化建议。

六、毕业设计所需资源：1. 实验室设备：CAD软件、电脑、工具设备、原材料等；2. 相关文献和资料：机械原理、自动化控制理论、自动化装置的应用案例等；3. 指导老师的指导和支持，辅导老师的帮助和指导。

《机械设计基础》综合复习资料一、简答题1.简述机器与机构的定义，在生产中举出一机器应用的事例，并说明其有哪些机构组成。

机器定义：由零件组成的执行机械运动的装置。

用来完成所赋予的功能，如变换或传递能量、变换和传递运动和力及传递物料与信息。

机构的定义：由两个或两个以上构件通过活动联接形成的构件系统。

举例：开卷机由圆柱齿轮机构、底座滑动机构、电机传动机构、带钢压紧机构等组成。

2.请说明铰链四杆机构成为双摇杆机构的条件。

铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，就一定是双摇杆机构3.说明为什么带传动需要的张紧力大而链传动需要的张紧力小，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动张紧力的大小决定工作能力的大小，而链传动张紧力不决定工作能力，只是控制松边垂度和防止脱链、跳齿。

链传动一般紧边在上，带传动一般紧边在下。

链传动一般紧边在上因为以免在上的松边下垂度过大阻碍链轮的正常运转；4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按照何种强度准则进行设计，何种强度准则校核，为什么？答：齿轮传动失效的主要形式：1、轮齿折断；2、齿面点蚀；3、齿面磨损；4、齿面胶合；5、塑性变形。

闭式软齿面齿轮传动应该按照齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核。

因为闭式软齿面齿轮传动的主要失效形式是接触疲劳磨损即点蚀失效为主。

5.说明回转类零件动平衡与静平衡的区别。

答：1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

2）动平衡在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。

6.请给出下列滚动轴承的类型、内径和精度等级。

62087013C30210/P251205/P6答：6208为深沟球轴承，内径为40mm，精度等级为0级；7013C为角接触球轴承，内径为65mm，精度等级为0级；30210/P2为圆锥滚子轴承，内径为50mm，精度等级为2级；51205/P6为推力球轴承，内径为25mm，精度等级为6级；7.给出2种螺栓联接防松的方法，并说明其依据的原理。

机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。

连架杆和机架中必有一杆是最短杆。

0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。

0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。

设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。

0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。

1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。

1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。

机械设计基础复习概念类1机器一般由哪几部分组成一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。

2机器和机构各有哪几个特征构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。

机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功.3零件分为哪两类零件分为；通用零件、专用零件。

机器能实现能量转换，而机构不能。

4什么叫构件和零件组成机械的各个相对运动的实物称为构件，机械中不可拆的制造单元体称为零件。

构件是机械中中运动的单元体，零件是机械中制造的单元体。

5什么叫运动副分为哪两类什么叫低副和高副使两个构件直接接触并产生一定可动的联接，称运动副。

6空间物体和平面物体不受约束时各有几个自由度构件在直角坐标系来说，且有6个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。

但在平面运动的构件，仅有3个独立运动参数。

7什么叫自由度机构具有确定运动的条件是什么机构具有独立的运动参数的数目称为构件的自由度。

具有确定运动的条件是原动件的数目等于机构的自由度数目。

8运动副和约束有何关系低副和高副各引入几个约束运动副对成副的两构件间的相对运动所加的限制称为约束。

引入1个约束条件将减少1个自由度。

9转动副和移动副都是面接触称为低副。

点接触或线接触的运动副称为高副。

10机构是由原动件、从动件和机架三部分组成。

11当机构的原动件数等于自由度数时，机构就具有确定的相对运动。

12计算自由度的公式：F＝3n-2P L-P H(n为活动构件；P L为低副；P H为高副)13什么叫急回特性一般来说，生产设备在慢速运动的行程中工作，在快速运动的行程中返回。

这种工作特性称为急回特性。

用此提高效率。

14凸轮机构中从动件作什么运动规律时产生刚性冲击和柔性冲击当加速度达到无穷大时，产生极大的惯性力，导致机构产生强烈的刚性冲击，因此等速运动只能用于低速轻载的场合。

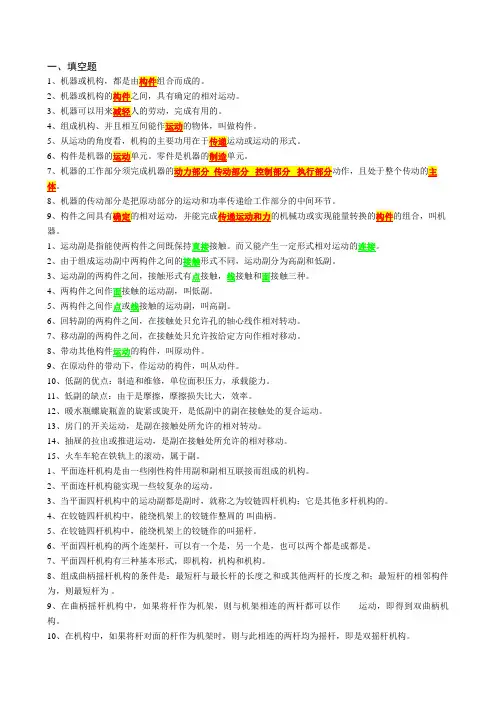

一、填空题12345678、机器的传动部分是把原动部分的运动和功率传递给工作部分的中间环节。

9器。

1、运动副是指能使两构件之间既保持直接接触。

而又能产生一定形式相对运动的连接。

2、由于组成运动副中两构件之间的接触形式不同，运动副分为高副和低副。

3、运动副的两构件之间，接触形式有点接触，线接触和面接触三种。

4、两构件之间作面接触的运动副，叫低副。

5、两构件之间作点或线接触的运动副，叫高副。

6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。

7、移动副的两构件之间，在接触处只允许按给定方向作相对移动。

8、带动其他构件运动的构件，叫原动件。

9、在原动件的带动下，作运动的构件，叫从动件。

10、低副的优点：制造和维修，单位面积压力，承载能力。

11、低副的缺点：由于是摩擦，摩擦损失比大，效率。

12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

13、房门的开关运动，是副在接触处所允许的相对转动。

14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

15、火车车轮在铁轨上的滚动，属于副。

1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。

2、平面连杆机构能实现一些较复杂的运动。

3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。

4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。

5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。

6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

7、平面四杆机构有三种基本形式，即机构，机构和机构。

8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。

9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____运动，即得到双曲柄机构。

10、在机构中，如果将杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。

11、在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪个杆作为，都可以组成双摇杆机构。

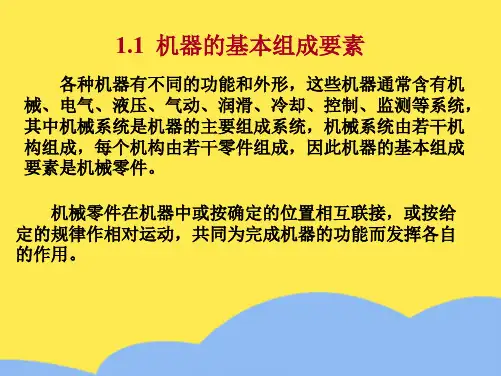

第一章机械设计基础概论一．机器的组成：1.按机器的各部分功能分析：机器由四大部分组成：动力部分，工作部分，传动部分，控制部分；2.按机器的构成分析：机器是由一个或几个机构和动力源组成。

机构是由若干个构件通过可动联接（零件之间有相对运动的联接）面组成的具有确定运动的组合体。

构件是由一个或若干个零件通过刚性联接而组成，它是运动的单元体。

机械零件是加工的单元体。

机器和机构统称为机械。

第二章平面机构运动简图及自由度度一．运动副：两构件直接接触并能产生相对运动的活联接称为运动副。

分为高副和低副，高副：以点或线接触所形成的运动副称为高副，如凸轮副和齿轮副；低副：以面接触所形成的运动副称为低副，如转动副，移动副。

第二节．平面机构的自由度：一个自由构件在平面中，有三个自由度。

沿X，Y轴移动和绕Z轴转动。

二．平面运动副对构件的约束：每个低副引入两个约束，每个高副引入一个约束。

三．平面机构的自由度：设一个平面机构有N个构件，其中必有一个构件为机架，故活动构件数为n,其中P L个低副，P H个高副，则这些运动副引入的约束为2P L+P H，若用F表示自由度，则F=3n-2P L-P H，这就是平面自由度计算公式。

也称为平面机构的结构公式。

四．机构具有确定运动的条件：机构的自由度数目必须与主动件数目相等。

自由度F要大于零。

五．复合铰链、局部自由度和虚约束1. 复合铰链：由两个以上的构件通过转动副并联在一起所构成的铰链称为复合铰链。

用K 个构件构成的复合铰链其转动副数目应为K-1。

2.局部自由度：在机构中常用一种与整个机构运动无关的。

局部的独立运动，称为局部自由度，在计算机构自由度时应除去不计。

3.虚约束：机构中某些运动副所引入的约束可能与其他运动副所起到的限制作用是一致的，这种对机构不起真正约束作用的约束称为虚约束，在计算自由度时也应除去不计。

平面机构的虚约束常出现在以下场合中：1）两构件组成多个平行的移动副时，只有一个移动副起作用；2）两构件间组成多个轴线重合的转动副，只有一个转动副起作用；3）传递机构中的对称部分。

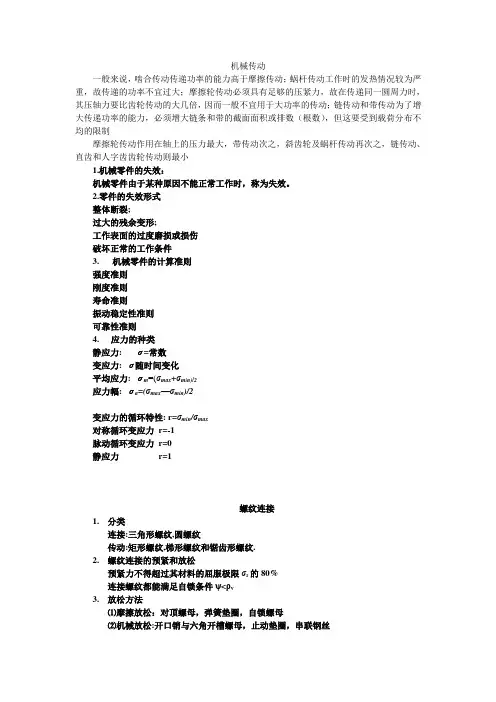

一般来说，啮合传动传递功率的能力高于摩擦传动；蜗杆传动工作时的发热情况较为严重，故传递的功率不宜过大；摩擦轮传动必须具有足够的压紧力，故在传递同一圆周力时，其压轴力要比齿轮传动的大几倍，因而一般不宜用于大功率的传动；链传动和带传动为了增大传递功率的能力，必须增大链条和带的截面面积或排数（根数），但这要受到载荷分布不均的限制摩擦轮传动作用在轴上的压力最大，带传动次之，斜齿轮及蜗杆传动再次之，链传动、直齿和人字齿齿轮传动则最小1.机械零件的失效：机械零件由于某种原因不能正常工作时，称为失效。
