返回＞＞第二章放大电路分析基础实际中常常需要把一些微弱信号，放大到便于测量和利用的程度。
例如，从收音机天线接收到的无线电信号或者从传感器得到的信号，有时只有微伏或毫伏的数量级，必须经过放大才能驱动扬声器或者进行观察、记录和控制。
所谓放大，表面上是将信号的幅度由小增大，但是，放大的实质是能量的转换，即由一个较小的输入信号控制直流电源，使之转换成交流能量输出，驱动负载。
§1放大电路工作原理一、放大电路的组成原理以共发射极放大电路为例放大电路的组成的原则是：⑴为保证三极管工作在放大区，发射结必须正向偏置；集电结必须反向运用。
⑵电路中应保证输入信号能加至三极管的发射结，以控制三极管的电流。
同时，也要保证放大了的信号从电路中输出。
耦合电容(隔直电容)的作用：使交流信号顺利通过，而无直流联系。
耦合电容容量较大，一般采用电解电容器，而电解电容分正负极，接反就会损坏。
上图是NPN型三极管组成的放大电路，若用PNP型，则电源和电解电容极性反接就可以了。
实际中，为了方便，采用单电源，如下左图。
习惯画法如下右图。
二、直流通路和交流通路当输入信号为零时，电路只有直流电流；当考虑信号的放大时，我们应考虑电路的交流通路。
所以在分析、计算具体放大电路前，应分清放大电路的交、直流通路。
由于放大电路中存在着电抗元件，所以直流通路和交流通路不相同。
直流通路：电容视为开路，电感视为短路交流通路：电容和电感作为电抗元件处理，一般电容按短路处理，电感按开路处理。
直流电源因为其两端的电压固定不变，内阻视为零，故在画交流通路时也按短路处理。
要求同学能画出一个放大电路的直流通路和交流通路。
下面我们画出基本共发射极电路的交、直流通路。
同样，放大电路的分析也包含两部分直流分析：又称为静态分析，用于求出电路的直流工作状态，即基极直流电流I B ；集电极直流电流I C ；集电极与发射极间的直流电压U CE 。
交流分析：又称为动态分析，用来求出电压放大倍数、输入电阻和输出电阻。

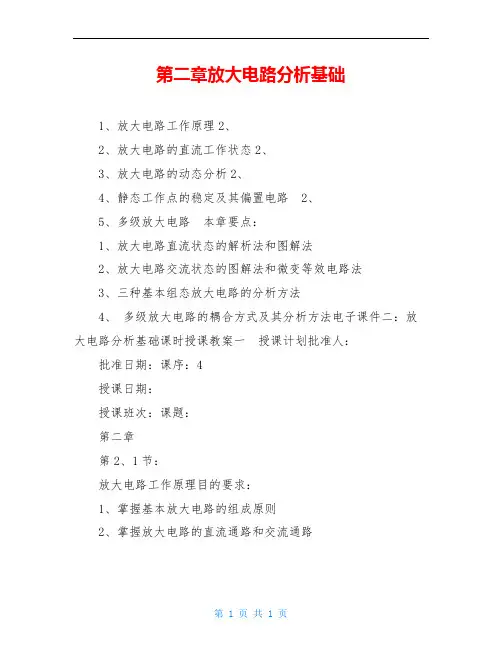

第二章放大电路分析基础1、放大电路工作原理2、2、放大电路的直流工作状态2、3、放大电路的动态分析2、4、静态工作点的稳定及其偏置电路2、5、多级放大电路本章要点：1、放大电路直流状态的解析法和图解法2、放大电路交流状态的图解法和微变等效电路法3、三种基本组态放大电路的分析方法4、多级放大电路的耦合方式及其分析方法电子课件二：放大电路分析基础课时授课教案一授课计划批准人：批准日期：课序：4授课日期：授课班次：课题：第二章第2、1节：放大电路工作原理目的要求：1、掌握基本放大电路的组成原则2、掌握放大电路的直流通路和交流通路3、理解放大电路的工作原理重点：放大电路的工作原理难点：放大电路的交流通路教学方法手段：结合电子课件讲解教具：电子课件、计算机、投影屏幕复习提问：1、三极管的类型及外部工作条件？2、三级管的特性曲线有何规律？课堂讨论：1、如何画放大电路的直流通路和交流通路？2、放大电路中三极管各极电流和极间电压如何变化？布置作业：课时分配：课堂教学环节复习提问新课讲解课堂讨论每课小结布置作业时间分配（分钟）8751052二、授课内容引言放大电路的任务是不失真地把微小信号放大到所需要的程度。
本节首先分析放大电路的组成原则及工作原理。
2、1、放大电路工作原理2、2、1、放大电路的组成一、电路组成基本共发射极放大电路如图2一1所示。
V──放大三级管VCC──主电源、能源VBB──发射结偏置电源RC──直流负载电阻，用来确定直流工作点RB──发射结偏置电阻RL──负载电阻RS、us──信号源的电压和内阻C1、C2──耦合电容二、工作条件1、三极管应处于放大状态。
即发射结正偏，集电结反偏。
2、能够输入和输出信号。
3、不失真地放大信号。
为了方便起见通常把VCC及VBB合并为一个直流电源，如图2一2所示。
2、1、2 直流通路和交流通路一、直流通路当交流输入信号为零时，电路中只有直流电流和电压，叫直流通路，又叫直流状态。

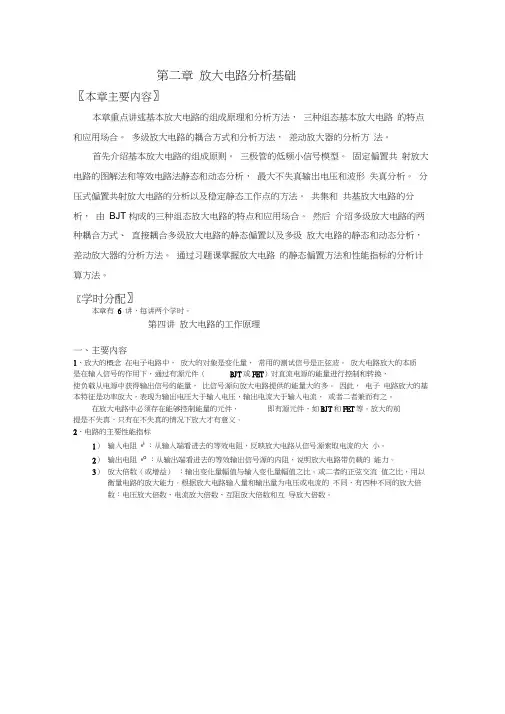

第二章放大电路分析基础〖本章主要内容〗本章重点讲述基本放大电路的组成原理和分析方法，三种组态基本放大电路的特点和应用场合。
多级放大电路的耦合方式和分析方法，差动放大器的分析方法。
首先介绍基本放大电路的组成原则。
三极管的低频小信号模型。
固定偏置共射放大电路的图解法和等效电路法静态和动态分析，最大不失真输出电压和波形失真分析。
分压式偏置共射放大电路的分析以及稳定静态工作点的方法。
共集和共基放大电路的分析，由BJT 构成的三种组态放大电路的特点和应用场合。
然后介绍多级放大电路的两种耦合方式、直接耦合多级放大电路的静态偏置以及多级放大电路的静态和动态分析，差动放大器的分析方法。
通过习题课掌握放大电路的静态偏置方法和性能指标的分析计算方法。
〖学时分配〗本章有6 讲，每讲两个学时。
第四讲放大电路的工作原理一、主要内容1、放大的概念在电子电路中，放大的对象是变化量，常用的测试信号是正弦波。
放大电路放大的本质是在输入信号的作用下，通过有源元件（BJT或FET）对直流电源的能量进行控制和转换，使负载从电源中获得输出信号的能量，比信号源向放大电路提供的能量大的多。
因此，电子电路放大的基本特征是功率放大，表现为输出电压大于输入电压，输出电流大于输入电流，或者二者兼而有之。
在放大电路中必须存在能够控制能量的元件，即有源元件，如BJT和FET等。
放大的前提是不失真，只有在不失真的情况下放大才有意义。
2、电路的主要性能指标1）输入电阻R i：从输入端看进去的等效电阻，反映放大电路从信号源索取电流的大小。
2）输出电阻R o：从输出端看进去的等效输出信号源的内阻，说明放大电路带负载的能力。
3）放大倍数（或增益）：输出变化量幅值与输入变化量幅值之比。
或二者的正弦交流值之比，用以衡量电路的放大能力。
根据放大电路输入量和输出量为电压或电流的不同，有四种不同的放大倍数：电压放大倍数、电流放大倍数、互阻放大倍数和互导放大倍数。
电路处于放大状态且输出不失真的条件下才有意义。
