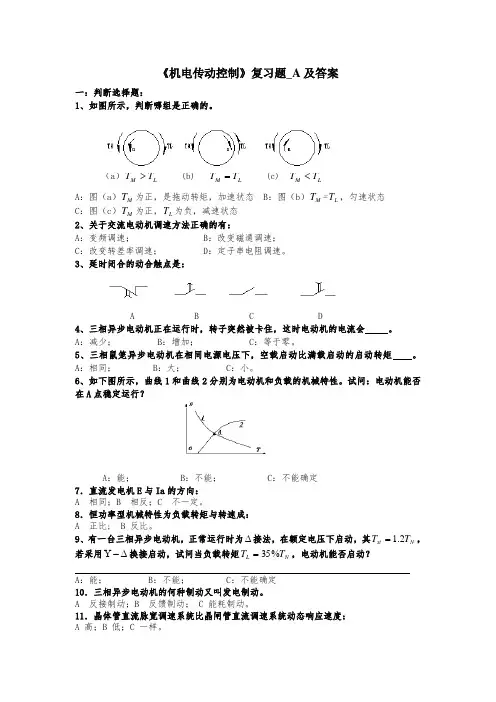

《机电传动控制》复习题_A 及答案一：判断选择题：1、如图所示，判断哪组是正确的。

（a ）L M T T > (b) L M T T = (c) L M T T <A ：图（a ）M T 为正，是拖动转矩，加速状态B ：图（b ）M T =L T ，匀速状态C ：图（c ）M T 为正，L T 为负，减速状态2、关于交流电动机调速方法正确的有：A ：变频调速；B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速。

3、延时闭合的动合触点是：A B C D4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 。

A ：减少； B ：增加； C ：等于零。

5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 。

A ：相同； B ：大； C ：小。

6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。

试问：电动机能否在A 点稳定运行？A ：能；B ：不能；C ：不能确定7．直流发电机E 与Ia 的方向：A 相同；B 相反；C 不一定。

8．恒功率型机械特性为负载转矩与转速成：A 正比;B 反比。

9、有一台三相异步电动机，正常运行时为∆接法，在额定电压下启动，其N st T T 2.1=，若采用∆-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否启动？A ：能；B ：不能；C ：不能确定10．三相异步电动机的何种制动又叫发电制动。

A 反接制动；B 反馈制动；C 能耗制动。

11．晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度：A 高；B 低；C 一样。

12．反应式步进电机的基本结构是：A 定子和转子均有绕组；B 定子有绕组，转子无绕组；C 定子无绕组，转子有绕组。

13、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是：（）A：集中控制 B：分散控制C：联合控制 D：点动控制14、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：A：由（0，no）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；15、下列方法中哪一个不是消除交流伺服电动机“自转”的方法：A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；二、阅读分析题：1、试说明下图电路的功能（是什么控制电路），并分析其工作原理。

一、填空题1、机电传动就是指以电动机为原动机驱动生产机械,实现生产机械的启动、停止及调速,完成各种生产工艺过程的要求，实现生产过程的自动化。

(pl)2、直流电机由定子和转子两大部分组成。

3、生产机械的机械特性指：同一转轴上负载转矩和转速之间的函数关系。

典型的机械特性有：恒转矩型、通风机型、直线型、恒功率型等。

4、他励直流电动机降压启动的方法有：降低电枢回路电压、逐级切除电阻。

5、他励直流电动机三种基本的电气调速方法为：电枢回路串接电阻、改变电枢电压、减弱磁通。

6、他励直流电动机制动运转状态可以分为能耗制动、反接制动、再生发电制动三种形式。

7、三相异步电动机的转子有鼠笼式和绕线式两种。

8、鼠笼式三相异步电动机的启动方法有直接启动和降压启动两种。

9、三相界步电动机的调速方法有调压调速和转子电路串接电阻调速、改变极对数调速、变频调速。

10、三相异步电动机的制动方式有：能耗制动、反接制动、反馈制动三种形式。

11、步进电动机转过的角度和转速分别与输入脉冲的数量和频率成止比。

12、一台三相反应式步进电机的齿数为40,采用三相单三拍的通电方式运行时, 脉冲频率f=600Hz,其步距角的大小为3°、转子转速为300 r/mino 13、直流电动机的机械特性曲线斜率越大，其机械特性越软。

14、生产机械对自动调速系统的静态技术指标有週速殖围、静差率和调速的平滑性；动态技术指标有：最大超调量、过渡过程时间、振荡次数。

15、机床控制线路常用的控制电器有牙关、按钮、熔断器、接触器、继电器等。

16、常用的电力电子器件有：17、变频调速系统中，基频以下属于恒转矩调速,基频以下属于恒功率调速。

二选择题1他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：(C )A串电阻的人为特性；B降压的人为特性；C弱磁的人为特性。

2直流电动机采用降压电源电压的方法启动，其目的是：(B)A为了使启动过程平稳；B为了减小启动电流；C为了减小启动转矩。

机电传动控制期末考试试卷及答案一、分析与简答题1.请简述机电传动系统稳定运行的条件。

a)电动机的机械特性曲线（）和生产机械的特性曲线（）有交点（即拖动系统的平衡点）；b)当转速大于平衡点所对应的转速时，＜，即若干扰使转速上升，当干扰消除后应有－＜０。

而当转速小于平衡点所对应的转速时，＞，即若干扰使转速下降，当干扰消除后应有－＞０。

2.请解释机电传动系统稳定运行的含义。

a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。

3.请简述并励发电机电压能建立的条件。

a)发电机的磁极要有剩磁；b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c)励磁电阻不能过大。

4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。

a)两种制动状态的区别在于转速是否变化b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。

5.请简述直流他励电动机的三种制动方式的接线方法。

a)反馈制动为正常接法；b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻；c)能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。

6.为什么直流电动机直接启动时启动电流很大？因电枢加上额定电压，而电枢电阻很小，故aN ST R U I =很大。

7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c)简单方便，功耗小8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从0和两种情况加以说明）？a) 0时飞车b)时电枢电流很大。

9. 有静差调节系统和无静差调节系统的含义是什么？ a)依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠∆U ）的反馈控制系统，即有静差调节系统。

该系统中采用比例调节器。

机电传动控制复习题第一章 绪论部分 一 单项选择题：1 机电传动的目的是将电能转换为 【A 】 A. 机械能B. 动能C. 势能D. 液压能二 多项选择题 ：1 机电传动的发展大体上经历哪几个阶段 【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；《1 机电传动的目的是将机械能转换为电能。

【× 】更正：机电传动的目的是将电能转换为机械能。

第二章 机电传动系统的动力学基础 一 单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上 【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为 【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【B 】 A.0T T T L += B . 0T T T L +=C.00=++T T T LD.L T T T +=0*4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上【C 】A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是 【C 】A.L M T T =B.L M T T >C.L M T T <D.L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系$9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A.L M T T =B.L M T T >C.L M T T <D.L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上【B 】 A. 机械能守恒 B. 动能守恒 C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二 多项选择题 ：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【A B 】A. 反抗转矩B. 位能转矩C. 动能转矩D. 拖动转矩E. 制动转矩【2 根据机械特性硬度值的不同，可将电动机机械特性分为 【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。

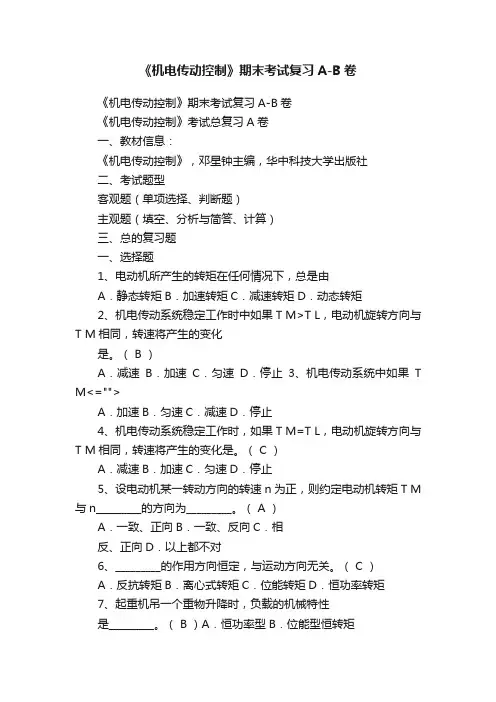

《机电传动控制》期末考试复习A-B卷《机电传动控制》期末考试复习A-B卷《机电传动控制》考试总复习A卷一、教材信息：《机电传动控制》，邓星钟主编，华中科技大学出版社二、考试题型客观题（单项选择、判断题）主观题（填空、分析与简答、计算）三、总的复习题一、选择题1、电动机所产生的转矩在任何情况下，总是由A．静态转矩B．加速转矩C．减速转矩D．动态转矩2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ B ）A．减速B．加速C．匀速D．停止3、机电传动系统中如果T M<="">A．加速B．匀速C．减速D．停止4、机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．减速B．加速C．匀速D．停止5、设电动机某一转动方向的转速n为正，则约定电动机转矩T M 与n_________的方向为_________。

（ A ）A．一致、正向B．一致、反向C．相反、正向D．以上都不对6、_________的作用方向恒定，与运动方向无关。

（ C ）A．反抗转矩B．离心式转矩C．位能转矩D．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。

（ B ）A．恒功率型B．位能型恒转矩C．反抗型恒转矩D．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？（ C ）A．换向器B．电枢绕组C．励磁绕组D．风扇9、复励直流电机的励磁绕组和电枢绕组是。

（ D ）A．串联B．并联C．单独分开连接D．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。

（ B ）A．串电阻启动B．降压启动C．直接启动D．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A．调压调速B．串电阻调速C．弱磁调速D．A和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。

机电传动控制复习题第一章 绪论部分 一 单项选择题：1 机电传动的目的是将电能转换为 【A 】 A. 机械能B. 动能C. 势能D. 液压能二 多项选择题 ：1 机电传动的发展大体上经历哪几个阶段？ 【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 机电传动的目的是将机械能转换为电能。

【× 】 更正：机电传动的目的是将电能转换为机械能。

第二章 机电传动系统的动力学基础 一 单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？ 【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为 【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【B 】 A. 0T T TL += B. 0T T T L += C. 00=++T T T L D. L T T T +=04 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是 【C 】A. L MT T =B. L M T T >C. L M T T <D. L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A. L MT T = B. L M T T >C. L M T T <D. L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒 B. 动能守恒C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二 多项选择题 ：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为 【A B 】 A. 反抗转矩 B. 位能转矩 C. 动能转矩 D. 拖动转矩 E. 制动转矩2 根据机械特性硬度值的不同，可将电动机机械特性分为【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。

机电传动控制5套期末试题及答案《机电传动控制》试卷 A 适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分）：1. 直流电动机的调速方法有____ __ ，和。

2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。

3．鼠笼型异步电动机的减压起动方法有、、和。

4. 通电延时的时间继电器有两种延时动作的触头。

即，符号为；和符号为。

5. 电气控制系统中常设的保护环节有、和、。

6. F-40M型PLC的内部等效继电器有、、、和几种。

二、简答题。

（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。

4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。

a b c d e12分）：1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。

1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1）额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△换接启动时的启动转矩。

四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。

《机电传动控制》试卷 A适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分）：1. 直流电动机的调速方法有____ __ ，和。

2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。

3．鼠笼型异步电动机的减压起动方法有、、和。

4. 通电延时的时间继电器有两种延时动作的触头。

即，符号为；和符号为。

5. 电气控制系统中常设的保护环节有、和、。

6. F-40M型PLC的内部等效继电器有、、、和几种。

二、简答题。

（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。

4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。

a bc d e三、计算题（每题12分）：1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。

1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1）额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△换接启动时的启动转矩。

四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。

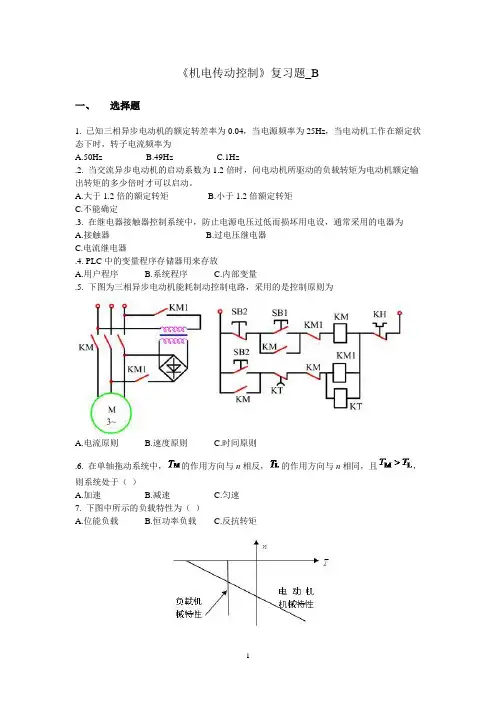

《机电传动控制》复习题_B
一、选择题
1. 已知三相异步电动机的额定转差率为0.04，当电源频率为25Hz，当电动机工作在额定状态下时，转子电流频率为
A.50Hz
B.49Hz
C.1Hz
.2. 当交流异步电动机的启动系数为1.2倍时，问电动机所驱动的负载转矩为电动机额定输出转矩的多少倍时才可以启动。

A.大于1.2倍的额定转矩
B.小于1.2倍额定转矩
C.不能确定
.3. 在继电器接触器控制系统中，防止电源电压过低而损坏用电设，通常采用的电器为
A.接触器
B.过电压继电器
C.电流继电器
.4. PLC中的变量程序存储器用来存放
A.用户程序
B.系统程序
C.内部变量
.5. 下图为三相异步电动机能耗制动控制电路，采用的是控制原则为
A.电流原则
B.速度原则
C.时间原则
.6. 在单轴拖动系统中，的作用方向与n 相反，的作用方向与n 相同，且，则系统处于（）
A.加速
B.减速
C.匀速
7. 下图中所示的负载特性为（）
A.位能负载
B.恒功率负载
C.反抗转矩
1。

一、单项选择题 1. 在下图a ）中，论述正确的是（D ） A. SB3是停止按钮 B. SB2是点动按钮 2. 在下图b ）中，论述正确的是（ A ） A. SB1是停止按钮 B. SB2是点动按钮 3. 在下图c ）中，论述错误的是（B ） A. SB1是停止按钮 B. SB2是自锁按钮 C. C. C. SB 1是起动按钮 SB2是起动按钮 SB3是点动按钮 D. D. KM 为交流接触器 S 为点动开关 K 为中间继电器 D. c ） 必须具有（B ）功能。

C.点动 D.正反转 b ） 4. 用继电器、接触器控制线路实现电动机的起动， A.互锁 B.自锁5.下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（B A.按钮B.行程开关C.速度继电器D.中间继电器 6.机械设备的维修、调整常要求其控制线路具有（ A.自锁B.互锁C. 7. 多处起功能须用（B ）方式来实现。

A.动合触点串联B.动合触点并联C. 8. 多处停止功能须用（C ）方式来实现。

A.动合触点串联B.动合触点并联C.动断触点串联 9. 有关继电器、接触器控制线路设计正确的论述是A.线圈可以串联C.线圈与触点可交叉联接10. 有关中间继电器功能的论述错谩的是（A.信号的传递与转换B.C.动作延时D. C 点动 ）功能。

D. 正反转 )o动断触点串联 D. D. 动断触点并联 动断触点并联B. D. C （B ） 线圈只能出现一次 接触器线圈之间必须有互锁保护）。

实现多路控制小功率信号控制大容量触点动作 11. 下列元件中，可用于实现机床工作台正反向起动转换功能的是（A.按钮 B,空气开关 C.速度继电器 D, 12. 继电器、接触器控制系统的优点是（B ）。

A.接线调试简便B.控制功能简单时成本较低 13. 有关继电器、接触器控制线路设计错误的论述是 A.线圈不能串联 B.线圈只能出现一次 14. 目前广泛使用的普通机床的机电控制大多采用（ A. PLC 控制 B,继电器、接触器控制 A ）。

机电传动控制期末考试试卷及答案一、分析与简答题1.请简述机电传动系统稳定运行的条件。

a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）；b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜０。

而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M－T L＞０。

2.请解释机电传动系统稳定运行的含义。

a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。

3.请简述并励发电机电压能建立的条件。

a)发电机的磁极要有剩磁；b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c)励磁电阻不能过大。

4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。

a)两种制动状态的区别在于转速是否变化b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。

5.请简述直流他励电动机的三种制动方式的接线方法。

a) 反馈制动为正常接法；b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻； c) 能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。

6. 为什么直流电动机直接启动时启动电流很大？ 因电枢加上额定电压，而电枢电阻很小，故aNST R U I =很大。

7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c)简单方便，功耗小8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从T L =0和T L =T N 两种情况加以说明）？ a) T L =0时飞车b)T L =T N 时电枢电流很大。

9. 有静差调节系统和无静差调节系统的含义是什么？ a)依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠∆U ）的反馈控制系统，即有静差调节系统。

机电传动控制复习题第一章 绪论部分 一 单项选择题：1 机电传动的目的是将电能转换为 【A 】 A. 机械能B. 动能C. 势能D. 液压能二 多项选择题 ：1 机电传动的发展大体上经历哪几个阶段？ 【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 机电传动的目的是将机械能转换为电能。

【× 】 更正：机电传动的目的是将电能转换为机械能。

第二章 机电传动系统的动力学基础 一 单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？ 【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为 【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【B 】 A. 0T T TL += B. 0T T T L += C. 00=++T T T L D. L T T T +=04 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是 【C 】A. L MT T =B. L M T T >C. L M T T <D. L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A. L MT T = B. L M T T >C. L M T T <D. L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒 B. 动能守恒C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二 多项选择题 ：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为 【A B 】 A. 反抗转矩 B. 位能转矩 C. 动能转矩 D. 拖动转矩 E. 制动转矩2 根据机械特性硬度值的不同，可将电动机机械特性分为【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。

北京大学 2011 年《机电传动控制》精心整理期末试题A 卷一、选择题（本题共 10 小题,每小题 2 分，共 20 分) (从下列备选答案中选择正确答案)1. 机电传动的目的是（）。

A 、将机械能变为电能B 、将电能变为机械能C 、将控制信号进行转换和传递D 、对电机进行保护2. 三相鼠笼式异步电动机在运行中断了一根电源线，则电动机的转速将（ ）。

A 、增加B 、减少C 、停转D 、不变3．瞬时断开的动合触点是（）。

ABCD 4. 长期带额定负载运行的交流接触器，其额定电流通常选 （）。

A 、小于负载额定电流B 、等于负载额定电流本题得分C、负载额定电流的 1.3—2 倍D、愈大愈好5.热继电器在电动机控制线路中的主要作用是实现（）。

A、过载保护B、零压保护C、欠压保护D、短路保护6.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。

A、集中控制B、分散控制C、联合控制D、点动控制7．异步电动机的转矩与电源电压的关系是( )。

A、成正比B、成反比C、无关D、与电压平方成正比8.变压器与电机的铁心用硅钢片叠压而成，其主要目的（）。

A. 减少磁滞损耗B. 减少涡流损耗C. 减少电器噪声D. 减少铜损9.带有换向器装置的电机是( )。

A、交流鼠笼异步电动机B、交流绕线式异步电动机C、直流电动机D、步进电动机10.直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是（）。

A 、由（0，no ）出发的一簇向下倾斜的直线B 、一簇平行于固有特性曲线的人为特性曲线C 、由（0，no ）出发的一簇向上倾斜的直线D 、不确定二、填空题（本题共 15 空，每空 15 分，共 15 分） （请将正确答案填入空格内）1、一台频率为 50?Hz 的异步电动机额定转速为 730?r/min ，其转差率 S 为 。

2、F1-40MR 是F1 系列PLC 的（基本单元，扩展单元），40 表示其具有 。

1. 请简述机电传动系统稳定运行的条件。

a) 电动机的机械特性曲线 n=f (T M )和生产机械的特性曲线 n=f (T L )有交点 (即拖动系统的平衡点)；b) 当转速大于平衡点所对应的转速时， T M ＜T L ，即若干扰使转速上升,当干扰消除后应有 T －T ＜0 .而当转速小于平衡点所对应的转速时， T ＞T ，即若干 扰使转速下降,当干扰消除后应有 T －T ＞0 . 2. 请解释机电传动系统稳定运行的含义。

a) 是系统应能以一定速度匀速运转b) 是系统受某种外部干扰作用(如电压波动、负责转矩波动等)而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。

3. 请简述并励发电机电压能建立的条件.a) 发机电的磁极要有剩磁;b) 起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c) 励磁电阻不能过大。

4. 请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。

a) 两种制动状态的区别在于转速是否变化b) 两种制动状态的相同点在于电动机发出的转矩与转速方向相反。

5. 请简述直流他励电动机的三种制动方式的接线方法。

a) 反馈制动为正常接法；b) 反接制动:电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻；c) 能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。

6. 为什么直流电动机直接启动时启动电流很大？M L M L M L因电枢加之额定电压，而电枢电阻很小，故很大。

7. 对电动机的启动有哪些主要要求？a) 启动转矩大，电流小b) 平滑,安全可靠c) 简单方便，功耗小8. 直流他励电动机启动时，若在加之励磁电流之前就把电枢电压加之，这时会产生什么后果(从 T =0 和 T =T 两种情况加以说明)？ a) T L =0 时飞车b) T L =T N 时电枢电流很大。

9. 有静差调节系统和无静差调节系统的含义是什么？a) 依靠被调量(如转速)与给定量之间的偏差来进行调节，使被调亮接近不变, 但又必须具有偏差(即)的反馈控制系统，即有静差调节系统 .该系统中采用比例调 节器。

《机电传动控制》考试总复习A卷一、教材信息：《机电传动控制》，邓星钟主编，华中科技大学出版社二、考试题型客观题（单项选择、判断题）主观题（填空、分析与简答、计算）三、总的复习题一、选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。

（ D ）A．静态转矩B．加速转矩 C．减速转矩 D．动态转矩2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ B ）A．减速 B．加速C．匀速 D．停止3、机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．加速B．匀速C．减速 D．停止4、机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．减速 B．加速 C．匀速 D．停止5、设电动机某一转动方向的转速n为正，则约定电动机转矩T M与n_________的方向为_________。

（ A ）A．一致、正向 B．一致、反向 C．相反、正向 D．以上都不对6、_________的作用方向恒定，与运动方向无关。

（ C ）A．反抗转矩 B．离心式转矩 C．位能转矩 D．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。

（ B ）A．恒功率型B．位能型恒转矩C．反抗型恒转矩D．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？（ C ）A．换向器 B．电枢绕组 C．励磁绕组 D．风扇9、复励直流电机的励磁绕组和电枢绕组是。

（ D ）A．串联 B．并联C．单独分开连接 D．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。

（ B ）A．串电阻启动 B．降压启动 C．直接启动 D．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A．调压调速 B．串电阻调速 C．弱磁调速 D．A和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。
