-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。
（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。
室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。
（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
（4）埋地敷设的给水管应避免布置在可能受重物压坏处。
管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。
（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。
给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。
（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。
如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。
（7）塑料给水管道在室内宜暗设。
明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。
塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。
（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。
（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。
（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。
应尽量利用管道自身的折角补偿温度变形。
（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。
高层建筑排水系统在现代化的城市中，高层建筑如雨后春笋般拔地而起。
这些高耸入云的建筑不仅是城市繁荣的象征，也为人们提供了更多的生活和工作空间。
然而，在高层建筑的设计和建设中，排水系统是一个至关重要却常常被忽视的部分。
一个良好的排水系统对于保障建筑的正常使用、居民的生活质量以及建筑的安全都有着不可替代的作用。
高层建筑排水系统面临着许多独特的挑战。
首先，由于建筑高度的增加，水的重力势能也随之增大。
这意味着在排水过程中，水流的速度和冲击力都会大幅增加，如果排水管道的设计和选材不当，很容易导致管道破裂、漏水等问题。
其次，高层建筑的用户数量众多，排水量也相应较大。
这就要求排水系统具备足够的排水能力，以应对高峰时段的排水需求。
此外，高层建筑的结构复杂，管道布置受到诸多限制，如何在有限的空间内合理布置排水管道，也是一个需要精心考虑的问题。
高层建筑排水系统通常分为污水排水系统、废水排水系统和雨水排水系统三个部分。
污水排水系统主要负责排放来自厕所、厨房等产生的生活污水。
这些污水通常含有较多的有机物和杂质，需要经过专门的处理才能排放到市政污水管网中。
为了保证污水能够顺利排出，污水排水系统通常采用重力流和压力流相结合的方式。
在底层，污水依靠重力自流排出；而在高层部分，由于重力势能不足，需要采用污水泵等设备将污水加压排出。
废水排水系统则主要用于排放来自浴室、洗衣房等产生的较为清洁的废水。
这些废水可以经过简单处理后，直接排放到市政雨水管网中。
废水排水系统的设计相对较为简单，一般采用重力流的方式即可满足排水要求。
雨水排水系统的作用是及时排除建筑屋面和室外场地的雨水，以防止积水对建筑结构和周边环境造成损害。
雨水排水系统的设计需要考虑当地的降雨量、降雨强度以及建筑的屋面面积等因素。
在设计时，通常会采用虹吸式雨水排水系统或重力流雨水排水系统。
虹吸式雨水排水系统利用虹吸原理，能够快速排除大量雨水，适用于降雨量较大的地区；而重力流雨水排水系统则依靠雨水自身的重力作用排出，适用于降雨量较小的地区。
高层建筑给水排水系统特点张新磊（青海大学土木工程学院08给水排水工程0805205033）摘要: 经过对高层建筑给水排水课程的学习，从建筑的给水系统、排水系统、雨水系统和消防系统的叙述总结得出高层建筑与多层建筑的异同点。
关键词：给水系统，排水系统，雨水系统，消防系统一：高层建筑给水系统的特点1 建筑给水系统的分类与组成（1）建筑给水系统的分类：生活给水系统、生产给水系统、水消防系统生活、建筑中水系统和直饮水系统。
（2）建筑给水系统的组成：引入管、水表节点、管道系统、给水附件、升压设备、贮水和水量调节构筑物、消防和其他设备。
2 建筑给水方式（1）给水方式分类：给水方式是指建筑内部给水系统的给水方案：直接给水方式；单设水箱给水方式；水泵水箱联合给水方式；气压给水方式；变频调速给水方式；分区给水方式。
其中分区给水方式：在多层建筑中，当室外给水管网的压力只能满足建筑物下面几层供水要求时，为了充分利用室外管网水压，可将建筑物供水系统划分为上、下两区。
下区由外网直接供水，上区由升压、贮水设备供水。
可将两区的1 根或几根立管相互连通，在来连接处装设阀门，以备下区进水管发生故障或外网水力不足时，打开阀门由高区水箱向低区供水。
3 高层建筑给水的弊端与预防对于建筑高度较大的高层建筑，由升压、贮水设备供水的区域如果采用同一个给水系统，建筑低层管道系统的静水压力会很大，因而就会产生以下弊端：（1）必须采用高压管材、零件及配水器材，使设备材料费用增加；（2）容易产生水锤及水锤噪声，配水龙头、阀门等附件易被磨损，使用寿命缩短；（3）低层水龙头的流出水头过大，不仅使水流形成射流喷溅，影响使用‘而且管道内流速增加，导致产生流水噪声、振动噪声二：高层建筑排水系统的特点1 排水系统的分类和组成建筑内部排水系统（1）排水系统的分类建筑内部排水系统是将建筑内部人们在日常生活和工作生产中使用过的水收集起来排到室外。
按系统接纳的污废水类型不同，建筑内部排水系统分为三类：生活排水系统；工业废水排水系统；屋面雨水排除系统。
超高层建筑给排水设计
着建筑设计方案的复杂化，尤其是对于超高层建筑，其给排水的设计更应该合理灵活地布置。
其中，超高层建筑应该怎样进行给排水设计呢？下面是下面带来的关于超高层建筑给排水设计的内容介绍以供参考。
给排水设计
给水系统设计
1）给水系统竖向分区。
对于超高层的建筑物，当室外给水管网水压不能满足室内用水且一次加压无法满足高层用水时，应将其竖向分区，各分区可采用不同的给水方式，本工程给水系统竖向分区如下：Ⅰ区为地下3层～地上4 层，由市政压力直接供给；Ⅱ区为5层～10层，由设于14层避难层的生活水箱直接供水，其中，5层～7层采用支管减压阀减压后供水，阀后压力按0.15MPa计；Ⅲ区为11层～21层由设于25层避难层的生活水箱供水，Ⅳ区为22层～35层由设于25层避难层的生活水箱供水；V区为36层～45层，Ⅵ区为46层～
54层由设于39层避难层的两套增压变频供水机组从水箱取水分别加压供水，保证每个用水点压力不大于450kPa；生活用水在水箱或水泵出水供水主管上采用紫外线杀菌仪进行消毒。
2）生活转输泵控制要求。
①14层水箱水位达到起泵水位时，启动负3层1#生活转输水泵。
水位达到停泵水位时，负三层1#生活转输水泵停泵。
②25层生活水箱及消防水箱当任何一个水箱水位达到起泵水位时，相应控制该水箱的电动阀打开，同时启动14层7#生活转输水泵。
当其中一个水箱达到停泵水位时，关闭控制该水箱的电动阀。
当两个水箱水位都达到停泵水位时，14层7#生活转输水泵停泵，同时电动阀关闭。
③9层生活水箱水位达到起泵水位时，启动25层9#生活转输水泵。
水位达到停泵水位时，25层9#生活转输水泵停泵。
高层建筑排水系统
高层建筑排水系统是指用于高层建筑内部的排水系统。
由于高层建筑通常具有多层楼层和复杂的结构，因此其排水系统需要考虑到以下几个方面：
1. 排水管道设计：高层建筑排水系统的管道设计需要考虑到排水量大、水压高的特点。
通常采用大口径、流线型的排水管道，以确保排水的迅速和顺畅。
2. 排水泵站：由于高层建筑的水压不足，通常需要设置排水泵站来提供足够的水压，以确保排水效果良好。
3. 排水防味系统：高层建筑排水系统需要设置防止臭气逆流的装置，如水封、反倒吸阀等，以确保排水过程中不会产生异味。
4. 排水防火系统：高层建筑排水系统需要设置防火阀门和阻火墙，以确保火灾发生时排水系统不会传播火灾。
5. 排水安全系统：高层建筑排水系统还需要设置检测装置和报警系统，以及备用排水系统，以防止排水管道堵塞或故障时造成的安全问题。
综上所述，高层建筑排水系统需要考虑到排水量、水压、防味、防火和安全等多个因素，以确保排水效果良好并保障居民生活的安全和舒适。

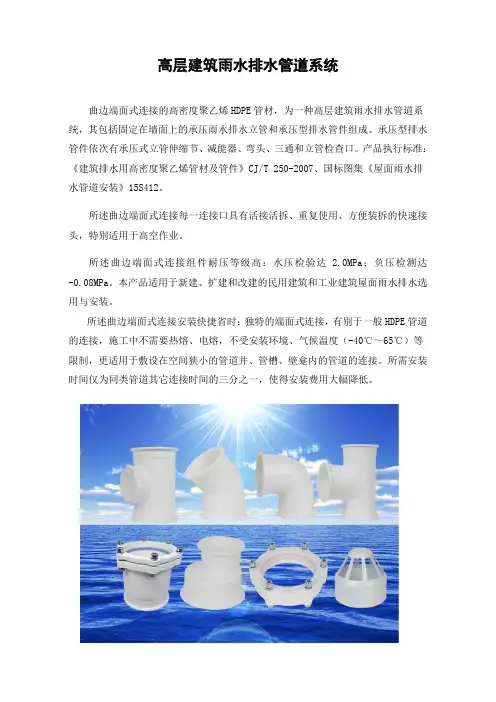

高层建筑雨水排水管道系统
曲边端面式连接的高密度聚乙烯HDPE管材，为一种高层建筑雨水排水管道系统，其包括固定在墙面上的承压雨水排水立管和承压型排水管件组成。
承压型排水管件依次有承压式立管伸缩节、减能器、弯头、三通和立管检查口。
产品执行标准：《建筑排水用高密度聚乙烯管材及管件》CJ/T 250-2007、国标图集《屋面雨水排水管道安装》15S412。
所述曲边端面式连接每一连接口具有活接活拆、重复使用、方便装拆的快速接头，特别适用于高空作业。
所述曲边端面式连接组件耐压等级高：水压检验达 2.0MPa；负压检测达-0.08MPa。
本产品适用于新建、扩建和改建的民用建筑和工业建筑屋面雨水排水选用与安装。
所述曲边端面式连接安装快捷省时：独特的端面式连接，有别于一般HDPE管道的连接，施工中不需要热熔、电熔，不受安装环境、气候温度（-40℃～65℃）等限制，更适用于敷设在空间狭小的管道井、管槽、壁龛内的管道的连接。
所需安装时间仅为同类管道其它连接时间的三分之一，使得安装费用大幅降低。
高层建筑排水系统在现代城市中，高层建筑如雨后春笋般拔地而起，为人们提供了更多的居住和工作空间。
然而，随着建筑高度的增加，排水系统的设计和运行面临着更大的挑战。
一个高效、可靠的排水系统对于高层建筑的正常使用和维护至关重要。
高层建筑排水系统的主要功能是迅速、安全地排除建筑物内产生的生活污水、雨水和废水，以保持室内环境的清洁和卫生，并防止水患的发生。
与低层建筑相比，高层建筑排水系统具有一些独特的特点和要求。
首先，由于高度的增加，排水管道内的静水压力也随之增大。
如果不采取有效的减压措施，过高的压力可能会导致管道破裂、连接处渗漏等问题。
因此，高层建筑排水系统通常采用分区排水的方式，将建筑物划分为若干个排水区域，每个区域设置独立的排水立管和通气立管，以降低管道内的压力。
其次，高层建筑排水流量较大。
在短时间内可能会有大量的污水和雨水需要排放，这就要求排水管道具有足够的管径和排水能力。
同时，为了避免排水管道堵塞，还需要在系统中设置合理的清通设施，如检查口、清扫口等。
再者，高层建筑对排水系统的噪声控制要求较高。
排水管道内水流速度较快，容易产生噪声，影响居民的生活和工作。
为了降低噪声，通常采用一些特殊的管材和管件，如螺旋消音管、橡胶密封圈等，同时在管道的布置和固定方面也需要采取相应的措施。

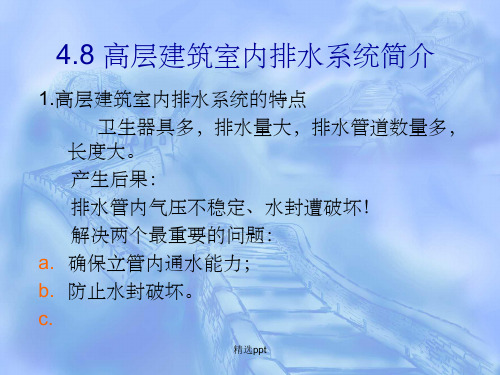

高层建筑排水系统主要包括污水排水系统、雨水排水系统和通气系统三个部分。
污水排水系统负责排除建筑物内的生活污水和废水。
生活污水通常通过卫生器具（如马桶、洗手盆、淋浴喷头等）排入排水支管，然后汇集到排水立管中。
排水立管一般沿建筑物的竖向布置，将污水输送至地下的污水检查井，最终排入市政污水管网。
在污水排水系统中，还需要设置一些附属设施，如地漏、存水弯等，以防止臭气和害虫进入室内。
雨水排水系统的作用是排除建筑物屋面和室外场地的雨水。
雨水通常通过雨水斗收集，然后经雨水立管排至地面或地下雨水检查井。
对于高层建筑，由于屋面面积较大，降雨量较大，因此雨水排水系统的设计需要考虑较大的排水流量和排水速度。
高层建筑排水系统规范要求分析随着城市的发展和人口的增长，高层建筑的兴建已成为城市建设的重要组成部分。
高层建筑排水系统的规范要求对于保障建筑物的正常使用和居民的生活质量至关重要。
本文将对高层建筑排水系统规范要求进行分析，并讨论其对设计、施工和维护的影响。
1. 排水管道尺寸与材料要求高层建筑排水系统中的排水管道需要满足一定的尺寸要求。
一般来说，排水管道的内径应根据建筑物的使用类型和人流密度确定。
此外，排水管道的材料也需要符合规范要求，以确保其强度和耐久性。
常见的排水管道材料包括PVC、铸铁和不锈钢等。
2. 排水斜率要求高层建筑排水系统中的排水斜率是确保排水暢通的重要因素。
根据规范要求，排水管道的斜率应保证水流在管道中的流速和流量适宜，避免淤积和堵塞的问题。
一般而言，排水管道的斜率应在规范要求的范围内，具体数值根据排水管道的直径和材料等因素进行调整。
3. 防水措施高层建筑排水系统的防水措施是确保建筑结构和室内环境的重要因素。
规范要求在排水管道与建筑结构之间设置适当的防水层，以避免水的渗透和破坏。
防水层的选材和施工应符合规范要求，确保其密封性和耐久性。
4. 排水设备要求高层建筑排水系统中的排水设备包括排水管道、下水道、排水口等。
这些设备需要符合规范要求，以确保其正常工作和排水功能。
例如，下水道的设计和施工应符合规范要求，确保其容量和排水能力满足高层建筑的需求。
5. 排气和除臭要求高层建筑排水系统中的排气和除臭系统对于保障室内空气质量至关重要。
规范要求排水管道中应设置适当的排气装置，以减少管道内的气体积聚和臭味产生。
此外，还需要采用相应的除臭装置，以保持室内空气的清新和舒适。
6. 维护和检测要求高层建筑排水系统的维护和检测对于延长系统的使用寿命和预防故障至关重要。
规范要求建立完善的维护计划，并定期对排水系统进行检测和清洁。
同时，应建立相应的记录和档案，以便日后的维修和改造。
综上所述，高层建筑排水系统规范要求对于建筑物的正常运行和居民的生活质量起着至关重要的作用。
高层建筑排水系统随着城市化进程的加速，高楼大厦在城市中如雨后春笋般拔地而起。
高层建筑的排水系统成为了城市建设中的重要组成部分。
一个完善高效的排水系统不仅能够有效地排除废水和雨水，还能够保证建筑物的结构安全和舒适环境的营造。
首先，要想建立高效的高层建筑排水系统，我们需要了解建筑物的结构和不同区域的排水需求。
高层建筑一般由地下室、底层、中层和顶层组成。
每个区域在排水系统设计时都需要考虑不同的因素。
在地下室和底层，排水主要集中在废水的排放。
地下室通常设有地下车库和电梯井，而底层则包括餐厅、商店和其他商业区域。
为了确保排水的顺畅，地下室和底层的排水系统需要考虑到不同区域的排水量和排水速度。
此外，由于地下室和底层一般低于地面水平，还需要考虑排水的泵送问题。
中层和顶层主要涉及到废水和雨水的排放。
中层通常是住宅区域，而顶层则是公共设施区域，如游泳池、花园和露台等。
为了保证废水的排放，中层和顶层的排水系统需要考虑到不同户型的人口密度，以及每户人口的生活习惯和用水量。
同时，为了防止背流和气味扩散，排水系统还应该设计合理的通风设施。
除了了解建筑物结构和排水需求，高效的高层建筑排水系统还需要注意排水管道的材质和施工质量。
排水管道应该采用耐腐蚀、耐高温、耐压的材料，如PVC管道或不锈钢管道。
在施工过程中，应注意管道的正确连接和密封，以防止漏水和污水泄漏的问题。
另外，高层建筑排水系统还需要考虑到环保和节能的因素。
废水处理是一个重要的环保问题，高层建筑的排水系统应该设有废水处理设施，对废水进行处理后再排放。
同时，排水系统还应该考虑到节能的问题，在设计中应该充分考虑到自然通风和光照的利用，减少能源的消耗。
总之，高层建筑排水系统的建立是城市建设中的重要任务。
一个高效、安全的排水系统不仅能够确保建筑物的正常运行，还能够保证居民的舒适生活环境。
因此，在高层建筑排水系统的设计和建设中，我们需要充分考虑到建筑物的结构和不同区域的排水需求，选择合适的排水材料，确保管道的正确连接和密封，设立废水处理设施，同时注重环保和节能的问题。
超高层建筑排水系统设计
随着我国国民经济的不断迅猛发展，超高层建筑越来越多地出现在人们的视野中。
对于超高层建筑排水系统设计，也在不断的摸索中逐步完善。
其中，超高层建筑排水系统设计是怎样的？下面是下面带来的关于超高层建筑排水系统设计的内容介绍以供参考。
超高层建筑排水系统最主要的问题在于如何解决水气混合两相流的顺畅。
在排水过程中首先要考虑高楼层排水对管材的冲刷.其次要考虑水气混合流对卫生器具水封稳定的破坏(管中的气压发生激烈变化，会形成正压喷溅或负压抽吸，对排水管系中卫生器只水封的稳定产生严重影响.导致排水管道系统不能正常工作)。
针对坦高层排水的特点，我们在设计当中应该考虑三点。
首先.需要进行严格水力计算.控制立管设计流量不超过规范规定的最大流量值;其次，在排水立管中采取一些消能措施，减少水流的下降速度，避免由于水流的冲击对管系造成破坏，工程中一般自顶层起每隔6层设置一套消能装置;最后，保证排水管系安全的重要措施就是设置专用的通气立管与大气相通，从而释放排水管系中的正压以及补给空气减小负压，使管内的气压保持接近大气压力.保证立管内的空气流通，
排除排水管道中的有害气体.保护卫生器具的水封，试验表明设置专用通气主管可使立管排水能力提高一倍;或采用特殊单立管排水系统，但应注意消能措施。
以上措施可以保证在超高层建筑排水系统设计时由于建筑高度引起的排水不利因素得到有效消除，保证系统安全。
高层建筑排水系统
高层建筑排水系统是非常重要的，在设计的时候一定要了解清楚，才能更好的用于实际施工，做到最好的效果。
下面就高层建筑排水系统为大家详细介绍一下。
1、建筑给水系统的分类与组成
(1)建筑给水系统的分类：生活给水系统、生产给水系统、水消防系统生活、建筑中水系统和直饮水系统。
(2)建筑给水系统的组成：引入管、水表节点、管道系统、给水附件、升压设备、贮水和水量调节构筑物、消防和其他设备。
2、建筑给水方式
(1)给水方式分类：
给水方式是指建筑内部给水系统的给水方案：直接给水方式;单设水箱给水方式;水泵水箱联合给水方式;气压给水方式;变频调速给水方式;分区给水方式。
其中分区给水方式：在多层建筑中，当室外给水管网的压力只能满足建筑物下面几层供水要求时，为了充分利用室外管网水压，可将建筑物供水系统划分为上、下两区。
下区由外网直接供水，上区由升压、贮水设备供水。
可将两区的1根或几根立管相互连通，在来连接处装设阀门，以备下区进水管发生故障或外网水力不足时，打开阀门由高区水箱向低区供水。
3、高层建筑给水的弊端与预防
对于建筑高度较大的高层建筑，由升压、贮水设备供水的区域如果采用同一个给水系统，建筑低层管道系统的静水压力会很大，因而就会产生以下弊端：
(1)必须采用高压管材、零件及配水器材，使设备材料费用增加;
(2)容易产生水锤及水锤噪声，配水龙头、阀门等附件易被磨损，使用寿命缩短;
(3)低层水龙头的流出水头过大，不仅使水流形成射流喷溅，影响使用‘而且管道内流速增加，导致产生流水噪声、振动噪声。
