GDT（Geometric Dimensioning and Tolerancing）是一种用于描述和控制工程图纸上几何尺寸和公差的国际标准。其中，形位公差是一种常见的公差类型，用于描述零件的形状和位置关系。

U型符号是形位公差中的一种特殊符号，用于表示一个特定的形位公差要求。下面我将从多个角度对GDT形位公差和U型符号进行详细解释。

1. GDT形位公差的概念，形位公差是一种描述零件几何形状和位置关系的公差类型。它不仅考虑零件的尺寸，还考虑零件的形状、位置和方向。形位公差可以用于控制零件的相对位置、平行度、垂直度、圆度等方面的要求，确保零件在装配和功能上的正确性。

2. 形位公差的表示方法，形位公差通常由一个字母和一个数值组成。字母表示公差的类型，如位置公差用L表示，圆度公差用R表示。数值表示公差的大小，可以是绝对值，也可以是相对值。形位公差的表示方法有很多种，包括直接指定公差值、基本尺寸和公差值的组合、基准框架等。

3. U型符号的含义，U型符号是形位公差中的一种特殊符号，用于表示一个特定的形位公差要求。U型符号通常用于描述一个孔的位置公差要求。它由一个U字母和一个数值组成，数值表示公差的大小。U型符号的含义是，孔的中心轴线在一个指定的圆柱体内，且与基准轴线的距离不超过公差值。

4. U型符号的应用举例，假设有一个孔的中心轴线需要在一个直径为10mm的圆柱体内，并且与基准轴线的距离不超过0.1mm。那么这个孔的位置公差可以表示为U0.1。这意味着孔的中心轴线在一个直径为10mm的圆柱体内，并且与基准轴线的距离不超过0.1mm。

总结起来，GDT形位公差是一种用于描述和控制工程图纸上几何尺寸和公差的标准。U型符号是形位公差中的一种特殊符号，用于表示一个特定的形位公差要求，通常用于描述孔的位置公差要求。通过使用形位公差和U型符号，可以确保零件在装配和功能上的正确性，提高产品的质量和可靠性。

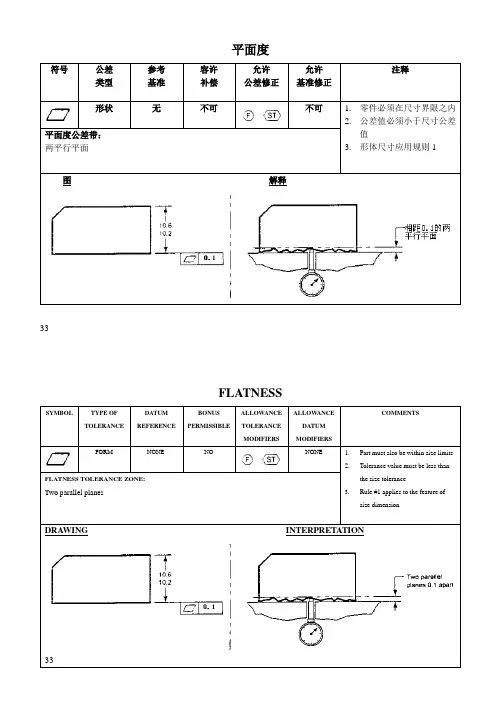

平面度

符号

公差

类型 参考

基准 容许

补偿 允许

公差修正 允许

基准修正 注释

形状

无

不可

不可 1. 零件必须在尺寸界限之内

2. 公差值必须小于尺寸公差值

3. 形体尺寸应用规则1 平面度公差带：

两平行平面

图 解释

33

FLATNESS

SYMBOL TYPE OF

TOLERANCE DATUM

REFERENCE BONUS

PERMISSIBLE ALLOWANCE

TOLERANCE

MODIFIERS ALLOWANCE

DATUM

MODIFIERS COMMENTS

FORM NONE NO

NONE

1. Part must also be within size limits

2. Tolerance value must be less than

the size tolerance

3. Rule #1 applies to the feature of

size dimension FLATNESS TOLERANCE ZONE:

Two parallel planes

DRAWING INTERPRETATION

33 直线度（用于表面）

符号

公差

类型 参考

基准 容许

补偿 允许

公差修正 允许

基准修正 注释

形状

无

不可

不可 1. 公差值必须小于尺寸公差

2. 公差带应用于每个线要素

3. 形体尺寸应用规则1 直线度公差带：

两平行线

图 注释

34

STRAIGHTNESS (APPLIED TO A SURFACE)

SYMBOL TYPE OF

William Liu

Nov.2005形位公差概述

1、定义形位公差：是表示零件的形状和其相互间位置的精度要求。2、形状和位置公差的分类形位公差：形状公差：A：直线度；B：平面度；C：圆度；D：圆柱度；E：线轮廓度；F：面轮廓度。位置公差：A：定向公差：a:平行度；b:垂直度c:倾斜度。B：定位公差：a:同轴度；b:位置度；c:对称度。C：跳动：a:圆跳动；b:全跳动。1形狀公差

•

形状公差的特点：可将其分成两组

•

1、直线度、平面度、园度、圆柱度：•

特点：都是单一要素；没有基准；公差带位置是浮动的；

•

公差带方向为形位误差安最小区域法所形成的

•

方向一致。

•

2

、线轮廓度、面轮廓度：

•

特点：

•

1)

、当线、面轮廓度是用来控制形状时，它是单一要素，

•

没有基准，公差带位置是浮动的。

•

2)、当线、面轮廓度是用来控制形状和位置时，它是关•联要素，有基准，公差带位置是固定的。•3)、当线轮廓度是封闭形状时，它是单一要素，没有基准•，公差带位置是固定的。直線度公差

1、定义：直线度是用来限制被测实际直线形状误差的一项指标。

2、平面上的直线度公差带是夹在距离为公差值的两条理想的平行线之间的区域。0.01

f＝0.01空間直線度公差

3、空间的直线度公差带：是直径为公差值Ф0.04mm的圆柱面内区域。

Ø0.04

Ø0.04平面差公差

1、定义：平面度是用来限制实际平面形状误差的一项指标。

0.01

2、平面度公差带：是距离为公差值0.01mm

的两平行平面间的区域。圓度公差0.05f＝0.05

2、公差带是半径差为公差值0.05mm的两同心园之间区域。1、定义：圓度是限制回转体的正截面或过球心的任意截面轮廓圓形状误差的一项指标。圓柱度公差0.05

2、圆柱度公差带：是半径差为公差值

0.05mm的两

同轴圆柱面之间区域。1、定义：圆柱度是综合限制圆柱体正截面和纵截面的圆柱形状误差的一项指标。線輪廓度公差

1、定义：是限制平面曲线形状误差的一项指标。

形位公差的标注

（1）代号中的指引线箭头与被测要素的连接方法:当被测要素为线或表面时，指引线的箭

头应指在该要素的轮廓线或其延长线上，并应明显地与尺寸线错开，见下图a。

当被测要素为轴线或中心平面时，指引线的箭头应与该要素的尺寸线对

齐，见右图b；

当被测要素为各要素的公共轴线、公共中心平面时，指引线的箭头可以

直接指在轴线或中心线上，见右图c。

（2）对于位置公差还需要用基准符号及连线表明被测要素的基准要素，

此时基准符号与

基准要素连接的方法：

当基准要素为素线及表面时，基准符号应靠近该要素的轮廓线或其引出

线标注，并应明显地与尺寸线错开，见下图a。

当基准要素为轴线或中心平面时，基准符号应与该尺寸线对齐，见上图

b。

当基准要素为各要素的公共轴线、公共中心平面时，基准符号可以直接

靠近公共轴线或中心线标注，见上图c。

（3）当基准符号不便直接与框格相连时，则采用基准代号

(点击此处查看

画法)标注，其标注方法与采用基准符号时基本相同，只是此时公差框格应为三格

或多格，以填写基准代号的字母，见下图。

（4）当位置公差的两要素，被测要素和基准要素允许互换时，即为任选基

准时，就不再画基准符号，两边都用箭头表示，见下图。

（5）当同一个被测要素有多项形位公差要求，其标注方法又是一致时，可

以将这些框格画在一起，共用一根指引线箭头，见下图。

（6）若多个被测要素有相同的形位公差（单项或多项）要求时，可以在从

框格引出的指引线上绘制多个箭头并分别与各被测要素相连，见下图。

（7）如需给出被测要素任一长度（或范围）的公差值时，其标注方法见

图a。如不仅给出被测要素汪一长度（或范围）的公差值，还需给出被测要素全

长（或整个要素）内的公差值，其标注方法见下图b。

Example:

形位公差间的关系及取代应用

国家标准GB1182～1184《形状和位置公差》包括形状公差——直线度、平面度、

圆度、圆柱度、线轮廓度、面轮廓度；定向位置公差——平行度、垂直度、倾
