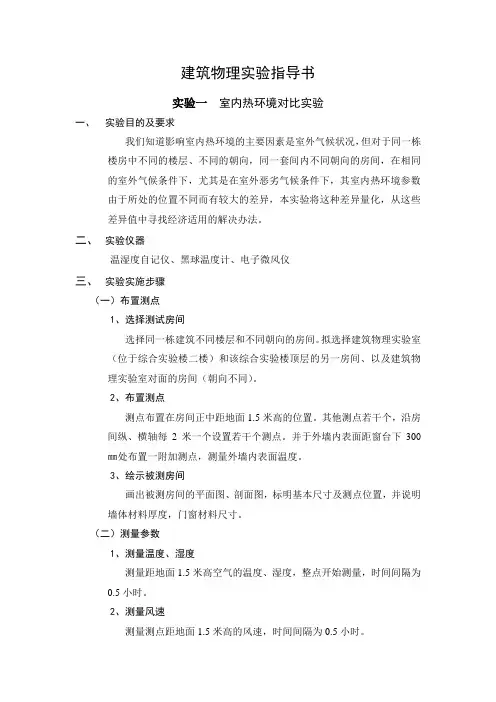

建筑物理实验指导书实验一室内热环境对比实验一、实验目的及要求我们知道影响室内热环境的主要因素是室外气候状况，但对于同一栋楼房中不同的楼层、不同的朝向，同一套间内不同朝向的房间，在相同的室外气候条件下，尤其是在室外恶劣气候条件下，其室内热环境参数由于所处的位置不同而有较大的差异，本实验将这种差异量化，从这些差异值中寻找经济适用的解决办法。

二、实验仪器温湿度自记仪、黑球温度计、电子微风仪三、实验实施步骤（一）布置测点1、选择测试房间选择同一栋建筑不同楼层和不同朝向的房间。

拟选择建筑物理实验室（位于综合实验楼二楼）和该综合实验楼顶层的另一房间、以及建筑物理实验室对面的房间（朝向不同）。

2、布置测点测点布置在房间正中距地面1.5米高的位置。

其他测点若干个，沿房间纵、横轴每2米一个设置若干个测点。

并于外墙内表面距窗台下300㎜处布置一附加测点，测量外墙内表面温度。

3、绘示被测房间画出被测房间的平面图、剖面图，标明基本尺寸及测点位置，并说明墙体材料厚度，门窗材料尺寸。

（二）测量参数1、测量温度、湿度测量距地面1.5米高空气的温度、湿度，整点开始测量，时间间隔为0.5小时。

2、测量风速测量测点距地面1.5米高的风速，时间间隔为0.5小时。

（三）数据整理1、整理每隔0.5小时的温度、湿度、风速数据2、绘制温度/时间、湿度/时间曲线图3、在曲线图上附注各测点的平均风速四、结论根据所测数据，分析造成不同楼层，不同朝向的房间的热环境状况差异的原因，进行对比分析，并思考解决的方案，为建筑设计、室内设计提供方案设计和选型依据。

实验二围护结构传热系数的测量一、实验目的和要求围护结构的传热系数是建筑设计工作者在进行建筑热工设计时所需掌握的重要热工指标之一，对于实际建成的建筑物，其围护结构的传热系数(热阻)不仅与组成的材料导热系数有关，而且与其构造，材料含湿态，砂浆性能和砌筑质量等有关。

因此要鉴定一幢建筑物的热工性能时，通常采取实测手段，而对围护结构的传热系数测试是主要的内容之一。

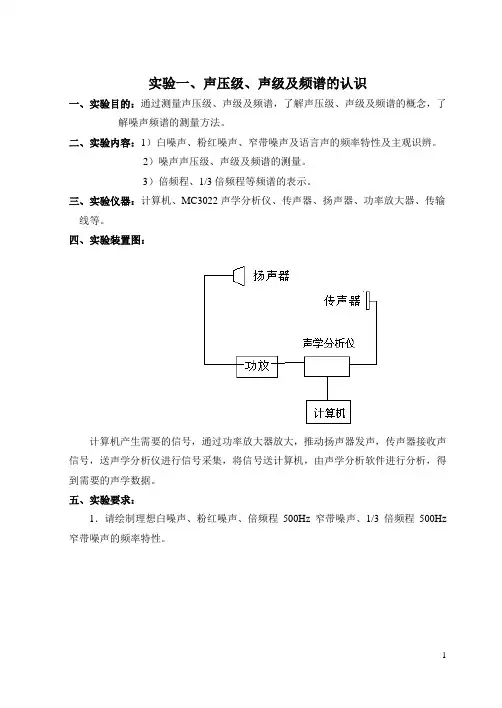

实验一、声压级、声级及频谱的认识一、实验目的：通过测量声压级、声级及频谱，了解声压级、声级及频谱的概念，了解噪声频谱的测量方法。

二、实验内容：1）白噪声、粉红噪声、窄带噪声及语言声的频率特性及主观识辨。

2）噪声声压级、声级及频谱的测量。

3）倍频程、1/3倍频程等频谱的表示。

三、实验仪器：计算机、MC3022声学分析仪、传声器、扬声器、功率放大器、传输线等。

四、实验装置图：计算机产生需要的信号，通过功率放大器放大，推动扬声器发声，传声器接收声信号，送声学分析仪进行信号采集，将信号送计算机，由声学分析软件进行分析，得到需要的声学数据。

五、实验要求：1．请绘制理想白噪声、粉红噪声、倍频程500Hz窄带噪声、1/3倍频程500Hz 窄带噪声的频率特性。

2．使用声级计测量噪声频谱和声级。

请将测量数据添入表格，并绘制噪声频谱。

63 125 250 500 1k 2k 4k 8k 频率（Hz）六、实验习题：1．在自由场中（可认为四周无反射）理想情况下，声源声功率提高10dB，那么某测点：A、A声级增加10dB。

B、A声级增加小于10dB。

C、L声级增加10dB。

D、A声级增加量小于L声级增加量。

2．70dB+70dB+70dB=____________________。

3．dB(A)是参考______________曲线确定的。

4．在常温常压下，声波在空气中的传播速度为_______，约在钢铁中的________倍。

2KHz声波的波长为________。

5．人耳对一个声音听觉灵敏度因另一个声音的存在而降低的现象叫________效应。

6．在房间中，那些因素会引起离声源距离相同但测到的声压级不相同？A、声源的指向性。

B、哈斯效应。

实验二 房间混响时间测量与分析一、实验目的：通过实验了解混响时间的概念，了解实际室内混响时间的测量方法 二、实验内容：室内声压级衰减过程及混响时间的获得三、实验仪器：计算机、MC3022声学分析仪、传声器、无指向声源、功率放大器、传输线等。

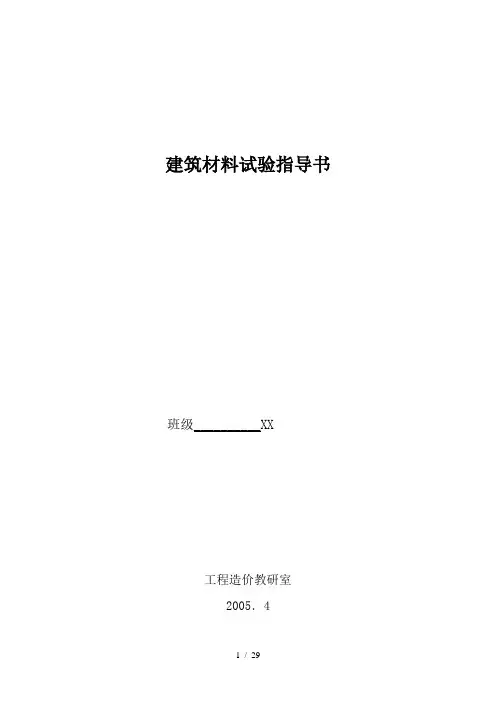

建筑材料试验指导书班级__________XX工程造价教研室2005．4实验1 建筑材料基本物理性质实验(1) 实验目的通过材料密度的测试，计算出材料的孔隙率，了解材料的构造特征。

(2) 试样制备将试样研磨，用孔径0.2 mm筛子筛分除去筛余物，并放到105～110 ℃的烘箱中，烘至恒重。

将烘干的粉料放入干燥器中冷却至室温待用。

(3) 实验步骤①密度的测定A 在李氏瓶中注入煤油至突颈下部，记下刻度数。

将李氏瓶放在盛水的容器中，在试验过程中保持水温为20℃。

B 称取50～90 g试样，用漏斗将试样逐渐送入李氏瓶内，使液面上升至接近20 cm3的刻度为止。

再称剩下的试样，计算送入李氏瓶中的试样质量m(g)。

将注入试样后的李氏瓶液面的读数，减去未注前的读数，得试样得绝对体积V(cm3)。

②体积密度的测定A 称取试样质量m及蜡封试件在空气的质量m1，并对试样表面涂蜡。

B 在容量瓶中加入适量的水，记录水的体积数V1。

C 将试样放入容量瓶中，记录水的体积数V2。

(4) 实验结果计算①密度按下式计算出密度 (精确至0.01 g)ρ＝m/V式中m——装入瓶中的质量，gV——装入瓶中试样的体积，cm3密度实验用两个试样平行进行，以其计算结果的算术平均值作为最后结果。

两次结果之差不应大于0.02 g/cm3，否则重做。

②体积密度按下式计算出体积密度ρ0ρ0=m/V0式中m——试样的质量，gV0——试样的体积（包括开口孔隙、闭口孔隙和材料绝对密实体积）V0＝V2-V1-[(m1-m)/ρ蜡]实验用两个试样平行进行，以其计算结果的算术平均值作为最后结果。

两次结果之差不应大于0.02 g/cm3，否则重做。

③孔隙率的计算按下式计算孔隙率P(5) 问题与讨论①在进行密度试验时，试样的研碎程度对试验结果有何影响，为什么？答：试验样品内部存在较多孔隙。

颗粒越大材料孔隙率越大，测得的密度值越大,其误差越大。

试件越碎，测试结果越准确。

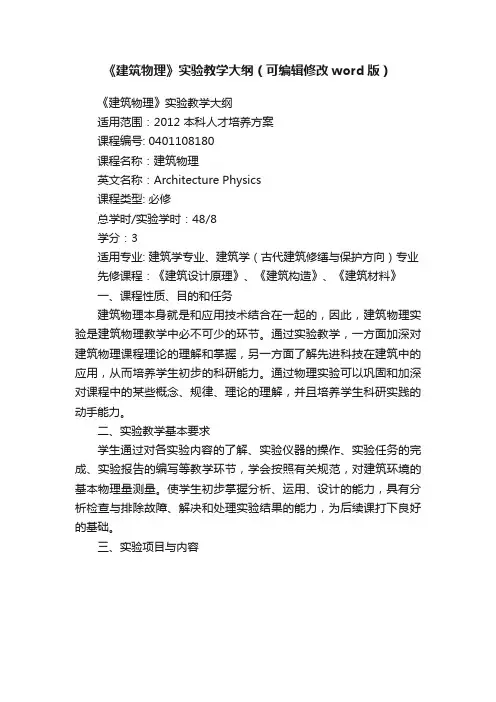

《建筑物理》实验教学大纲（可编辑修改word版）《建筑物理》实验教学大纲适用范围：2012 本科人才培养方案课程编号: 0401108180课程名称：建筑物理英文名称：Architecture Physics课程类型: 必修总学时/实验学时：48/8学分：3适用专业: 建筑学专业、建筑学（古代建筑修缮与保护方向）专业先修课程：《建筑设计原理》、《建筑构造》、《建筑材料》一、课程性质、目的和任务建筑物理本身就是和应用技术结合在一起的，因此，建筑物理实验是建筑物理教学中必不可少的环节。

通过实验教学，一方面加深对建筑物理课程理论的理解和掌握，另一方面了解先进科技在建筑中的应用，从而培养学生初步的科研能力。

通过物理实验可以巩固和加深对课程中的某些概念、规律、理论的理解，并且培养学生科研实践的动手能力。

二、实验教学基本要求学生通过对各实验内容的了解、实验仪器的操作、实验任务的完成、实验报告的编写等教学环节，学会按照有关规范，对建筑环境的基本物理量测量。

使学生初步掌握分析、运用、设计的能力，具有分析检查与排除故障、解决和处理实验结果的能力，为后续课打下良好的基础。

三、实验项目与内容四、考核方式实验成绩采用的考核方式评定，用百分制为评定标准。

实验成绩由实验预习、实验操作及实验报告组成。

实验总成绩占该课程成绩的20%。

五、推荐教材和教学参考书实验教材：《实验指导书》，自编。

参考书：《建筑物理实验》，刘加平主编，中国建筑工业出版社，2006。

《建筑物理》(第四版)，刘加平主编，中国建筑工业出版社，2009 年；《建筑物理》(第三版)，柳孝图主编，中国建筑工业出版社，2010 年；六、说明受环境因素影响的实验项目具体时间由实验教师安排。

如果，由于设备问题实验没开出，成绩评定标准可以由任课教师进行调整。

制订人：审订人：×××批准人：×××20 年月日。

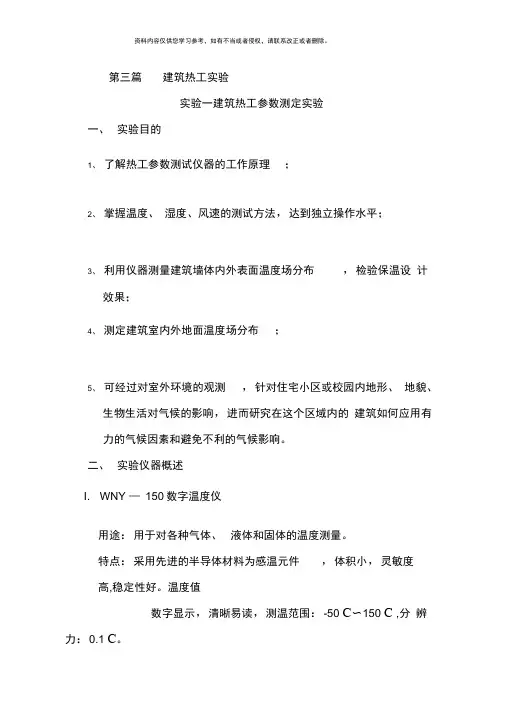

第三篇建筑热工实验实验一建筑热工参数测定实验一、实验目的1、了解热工参数测试仪器的工作原理；2、掌握温度、湿度、风速的测试方法，达到独立操作水平；3、利用仪器测量建筑墙体内外表面温度场分布，检验保温设计效果；4、测定建筑室内外地面温度场分布；5、可经过对室外环境的观测，针对住宅小区或校园内地形、地貌、生物生活对气候的影响，进而研究在这个区域内的建筑如何应用有力的气候因素和避免不利的气候影响。

二、实验仪器概述I. WNY —150数字温度仪用途：用于对各种气体、液体和固体的温度测量。

特点：采用先进的半导体材料为感温元件，体积小，灵敏度高,稳定性好。

温度值数字显示，清晰易读，测温范围：-50 C〜150 C ,分辨力：0.1 C。

测试方法及注意事项：1. 取下电池盖将6F22, 9V叠层电池装入电池仓。

2. 按ON键接通电源，显示屏应有数字显示。

3. 插上传感器，显示屏应显示被测温度的数值。

4. 显示屏左上方显示LOBAT 时, 应更换电池。

5. 仪器长期不用时, 应将电池取出, 以免损坏仪表。

II ．EY3-2A 型电子微风仪用途: 本产品是集成电子化的精密仪器, 适用于工厂企业通风空调, 环境污染监测, 空气动力学试验, 土木建筑, 农林气象观测及其它科研等部门的风速测量, 用途十分广泛。

特点:1. 测量范围宽, 微风速灵敏度高, 最小分度值为0.01m/s。

2. 高精度, 高稳定度, 使用时可连续测量, 不须频繁校准3. 仪器热敏感部件，最高工作温度低于200 C ,使用安全可靠在环境温度为-10C〜40C内可自动温度补偿。

4. 电源电压适用范围宽：4.5V〜10V功耗低。

主要技术参数:1. 测量范围：0.05〜lm /s 1〜30m/s（A型）2. 准确度：＜± 2% F.S。

3. 工作环境条件：温度—10 C〜+ 40 C 相对湿度W85%RH。

4. 电源：R14型（2#）电池4节工作原理：本仪器根据加工作温度为风速函数这一原理设计。

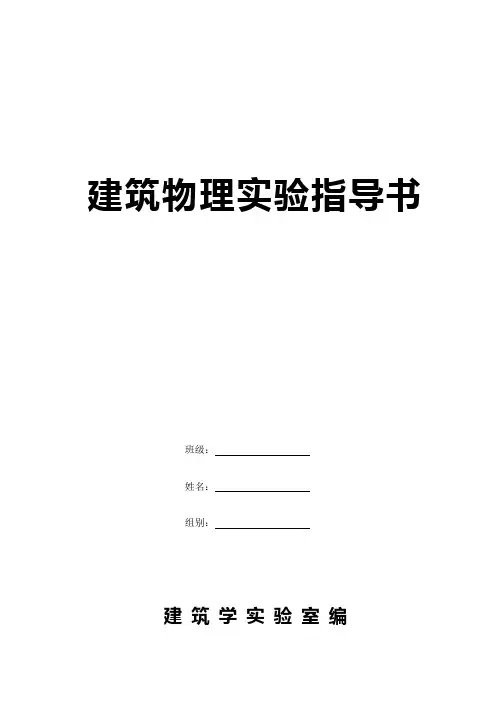

建筑物理实验指导书班级：姓名：组别：建筑学实验室编山东大学学生实验守则一、必须在指定的时间参加实验，不得迟到、早退。

二、实验前必须认真预习实验指导书及实验内容，明确实验目的、步骤、原理。

三、由于特殊原因，不能参加实验者，经指导教师同意方可补做。

无故不参加实验者，以旷课论处，补做实验需由本人写出申请，指导教师同意。

四、实验准备就绪后，须经指导教师检查，方可进行实验。

实验时必须严格遵守实验室的规章制度和仪器设备操作规程，如实记录实验数据，认真完成实验报告，不准抄袭他人实验结果。

五、爱护仪器设备，节约使用材料，未经许可不得动用与本实验无关的仪器设备及其他物品，不准在计算机上玩游戏、浏览非法网站或观看黄色、反动音像制品，不准将实验室物品带出室外。

六、实验时要切实注意安全，若发生事故，应立即切断电源，保护好现场，向指导教师报告，待查明原因并排除故障后，方可继续实验。

七、进入实验室后应保持安静，不得高声喧哗、打闹，不准抽烟，不准随地吐痰，不准乱抛纸屑杂物，要保持实验室和仪器整齐清洁。

八、实验完毕后，应及时切断电源、关水、停气、将仪器设备恢复原位，经指导教师检查仪器设备、工具、材料及实验记录后，方可离开实验室。

九、对违反实验室操作规程，擅自动用与本实验无关的仪器设备，私自拆卸仪器而造成事故和损失的，视情节轻重和认错态度按有关规定处理。

目录第一部分建筑物理实验须知第二部分建筑物理实验及作业实验一用墙体保温性能检测装置测建筑围护热功性能 (1)实验二室内外热环境参数测定 (9)实验三用日照仪研究建筑日照 (12)实验四室内光环境测量 (14)实验五用声级计测量环境噪声 (20)实验六用驻波管测量材料的吸声系数 (28)实验七混响时间测量 (31)建筑物理实验须知1．建筑物理实验是建筑物理课程不可缺少的有机组成部分。

它的基本任务是对学生进行科学实验基本技能的训练。

通过实验教学，加深学生对所学理论的理解，培养学生进行科学实验和独立工作的能力及严肃认真的科学态度和求真务实的工作作风。

建筑物理实验实验指导书马欣张宏然李海英北方工业大学建筑工程学院建筑系、建筑物理实验室2008年6月第一部分光学实验部分实验一教室天然光环境评价一、实验目的1、掌握室内光环境的基本评测方法。

2、了解采光设计要点。

3、检验实际采光效果是否达到预期的设计目标。

二、实验设备照度计，亮度计，对讲机，米尺，直尺，线，胶带纸等。

三、预习要求《建筑物理》第七章第二节，第八章第一节、第二节和第三节。

四、实验原理与方法1、概述在建筑现场进行光度测量是评价光环境的重要手段。

其目的是：检验实际照明效果是否达到预期的设计目标；了解不同光环境的实况，分析比较设计经验；确定是否需要对照明进行改装或维修。

室内光环境测量的主要内容是：工作面上各点的照度和采光系数；室内各表面，包括灯具和家具设备的亮度；室内主要表面的反射比，窗玻璃的透射比；灯光和室内表面的颜色。

为得到正确的测量数据，在着手测量前，必须检查仪器是否经过校准，确定它的误差范围。

选择标准的测量条件也很重要。

天然采光的采光系数测量，应当尽可能在全阴天进行。

2、照度测量在进行工作的房间内，应该在每个工作地点（例如书桌、工作台）测量照度，然后加以平均。

对于没有确定工作地点的空房间或非工作房间，通常选0.8m高的水平面测量照度。

测量时可将测量区域划分成大小相等的方格（或接近方形），测量每格中心的照度。

测量数据可用表格记录，同时将测点位置正确标注在平面图上，最好是在平面图的测点位置直接记下数据。

在测点数目足够度的情况下，根据测得数据画出一张等照度曲线分布图更为理想。

图1是一个示例。

3、亮度测量光环境的亮度测量应在实际工作条件下进行。

先选定一个工作地点作为测量位置，从这个位置图1：照度测量数据在平面图上的表示方法图2：光环境亮度测量数据的表示方法测量各表面的亮度，将得到的数据直接标注在从同一位置同一角度拍摄的室内照片上，或以测量位置为视点的透视图上。

图2是一个示例。

亮度计的放置高度，以观察者的眼睛高度为准，通常站立时1.5m，坐下时1.2m。

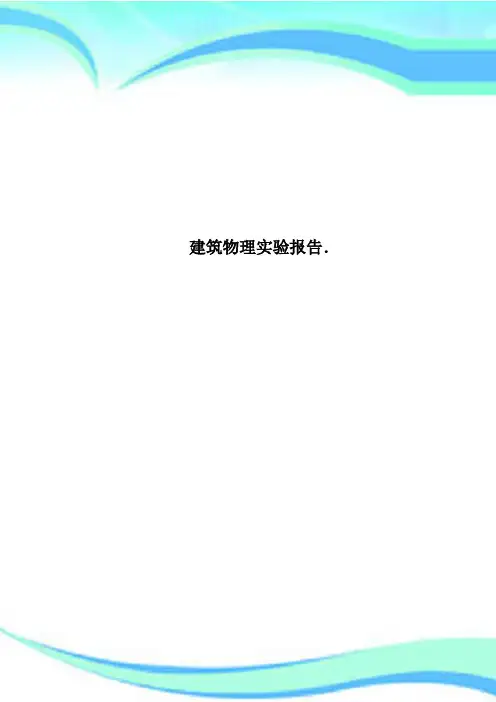

建筑物理实验报告．————————————————————————————————作者: ————————————————————————————————日期:ﻩ建筑物理实验报告[建筑热工、建筑光学和建筑声学实验]ＸＸXＸXXXＸXＸXXXＸ建筑物理实验报告第一部分建筑热工学实验(一）温度、相对湿度1、实验原理:通过实验了解室外热环境参数测定的基本内容;初步掌握常用仪器的性能和使用方法;明确各项测量的目的；进一步感受和了解室外气象参数对建筑热环境的影响。

2、实验设备:TＥＳTO １75H1温湿度计3、实验方法：`（1)在测定前10ｍin左右，把湿球温度计感应端的纱布用洁净水润湿。

（2)若为手动通风干湿球温度计，用钥匙上紧上部的发条,并把它悬挂于测点。

待３～4min,当温度计数值稳定后,即可分别读取干、湿球温度计的指示值。

读数时,视平线应与温度计水银面平齐。

先读小数,后读整数。

(３）根据干湿球温度计的读数，获得测点空气温度。

（４)根据干、湿球温度计读数值查表，即可得到被测点空气的相对湿度。

４、实验结论和分析室内温湿度仪器:TESTO 1７5H1５.对测量结果进行思考和分析根据测量的数据可以看出,室内各处的温度及湿度较为平均。

暖气上方的区域温度较高而导致相对湿度较低。

桌子由于靠近暖气，所以温度较高。

柜子由于距离暖气较远,温度相对较低，较为接近室内的平均气温。

门口处由于通风较好，温度较低，湿度相对较高。

位置湿度(%)温度（℃)暖气上方A 24.5 17．５ 桌面上方B 25.6 17.0 南边靠墙柜子C 25.5 16.８ 室内门口处D2５.116.５(二)室内风向、风速1、实验原理：QDF型热球式电风速计的头部有一直径约0.８mm的玻璃球,球内绕有镍镉丝线圈和两个串联的热电偶。

热电偶的两端连接在支柱上并直接暴露于气流中。

当一定大小的电流通过镍镉丝线圈时，玻璃球的温度升高,其升高的程度和气流速度有关。

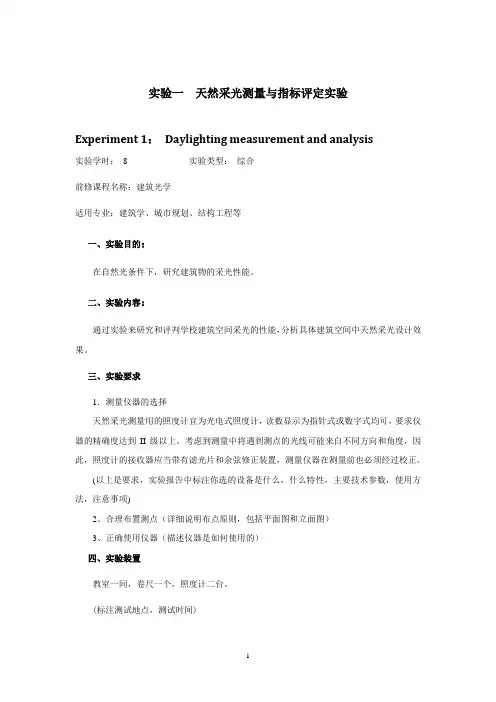

实验一天然采光测量与指标评定实验Experiment 1：Daylighting measurement and analysis实验学时：8 实验类型：综合前修课程名称：建筑光学适用专业：建筑学、城市规划、结构工程等一、实验目的：在自然光条件下，研究建筑物的采光性能。

二、实验内容：通过实验来研究和评判学校建筑空间采光的性能，分析具体建筑空间中天然采光设计效果。

三、实验要求1．测量仪器的选择天然采光测量用的照度计宜为光电式照度计，读数显示为指针式或数字式均可，要求仪器的精确度达到II级以上。

考虑到测量中将遇到测点的光线可能来自不同方向和角度，因此，照度计的接收器应当带有滤光片和余弦修正装置，测量仪器在测量前也必须经过校正。

(以上是要求，实验报告中标注你选的设备是什么，什么特性，主要技术参数，使用方法，注意事项)2、合理布置测点（详细说明布点原则，包括平面图和立面图）3、正确使用仪器（描述仪器是如何使用的）四、实验装置教室一间，卷尺一个，照度计二台。

(标注测试地点，测试时间)五、实验步骤1．实验原理描述室内采光效果的参数是采光系数，它的定义是在室内给定平面上的一点，由直接或间接地来自采光口的天然光而产生的照度与同一时刻室外无遮挡水平面上产生的天空散射光照度之比。

其计算公式如下：C=（En/Ew）×100% （1）式中En—室内某点的天然光照度，lx；Ew—同一时刻室外无遮挡天空扩散光的水平面照度，lx。

实测时要准备好两台型号相同的照度计，一台照度计的接收器放在建筑室内的测点处，另一台的接收器放在室外空旷、无直射光之处（必要时可在接收器1米外用遮挡物遮挡直射光，遮挡物的投影面积是接收器的2～3倍）。

分别同时测出室内外的照度值，以后就可以按公式（1）计算出工作面上各测点的采光系数C。

2．实验步骤（1）布置测点，选取教室一间，然后在典型剖面与工作面（正常取0.75米，专教可取绘图桌面）的交线上布置一组测点。

实验1：室内热环境测定
一、实验目的
1.学习测量热环境各参数（温度、湿度、风速、辐射）的仪器原理
2．利用仪器测量热环境各参数
3．计算比较不同室内环境的热舒适度PMV
二、实验原理
1.温度的测量 : 采纳周密热敏电阻作为测量温度的灵敏元件，
2.相对湿度的测量:采纳集成化湿敏电容式相对湿度传感器，
3.室内风速、风向的测量
风速计的头部玻璃球，球内绕有镍铬丝线圈和两个串联的热电偶。

热电偶的冷端连接在支柱上并直接暴露于气流中。

当必然大小的电流通过镍铬丝线圈时，玻璃球的温度升高，温度升高的程度反映在热电偶产生的热电势，经校正后用气流速度在电表上表示出来，就可用它直接来测量气流速度。

4．平均辐射温度测量
平均辐射温度即室内对人体辐射热互换有阻碍的各表面温度的平均值。

用黑球温度计测定来自周围物体平均辐射温度，
5．热舒适度PMV
PMV(Predicted Mean Vote)预期平均热舒适度,它是以人体热平稳方程式为基础,考虑心理、生理学,综合阻碍人体热感觉的要紧因素。

利用环境参数综合测量仪6401能够测量空气参数并计算PMV。

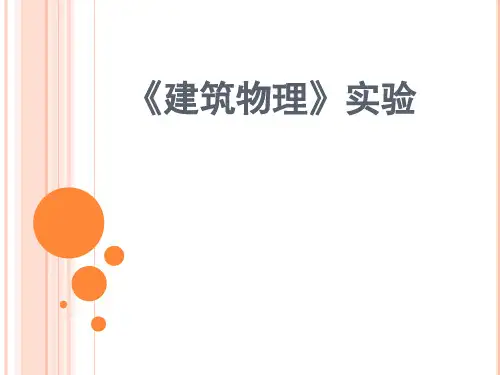

建筑物理实验建筑物理分为热环境、光环境和声环境三部分。

本实验的目的是对本课程涉及到的若干人居环境物理量、建筑材料物理性能参数的取得或者验证。

有些实验可以在实验室进行，有些实验需要现场测量。

通过本章节的实验课程，以便于加深对建筑物理的理解序号实验项目名称学时开出要求实验项目类型必做选做验证综合设计创新1 室内外气候参数测定2 √√2 教室室内天然采光照度测量 2 √√3 教室室内天然采光计算机模拟验证4 √√实验一室内外气候参数测定（一）实验目的实验的目的就是要掌握测定室内外空气温度、湿度及空气流速的测试方法（二）实验装置干湿球温度计、热球风速仪等。

（三）实验内容1．室内外温度测定室内外空气温度通常在离地1.5米的高度上进行测量，并将温度读书记录下来。

注意：温度计不应放在受强烈辐射的地点进行测量。

2．空气湿度的测量本实验主要测量仪表：干湿球温度计、电子温湿度仪、热舒适仪等。

3、室内外风速的测量采用风速仪进行相关数据的测量。

（四）实验数据计量根据所测量地点的实际情况，进行相关数据的记录。

注意，请绘制出所测量地点的示意图。

如下图所示（1）测量地点示意图（2）实验数据记录序号位置温度（°C）湿度风速（m/s）12345678910实验二 教室室内天然采光照度测量（一）实验目的学习照度计的使用方法，并用照度计测量某区域的照度值，感受天然采光在室内的分布状况及随时间和环境变化的情况。

（二）测量仪器：照度计由光电池（感光元件）及电子液晶表头组成，以勒克斯为单位分度。

（三）仪器的使用： （四）实验原理：采光系数（C ），是在全阴天空漫射光照射下，室内给定平面上的某一点由天空漫射光所产生的照度（En ）与室内某一点照度同一时间、同一地点，在室外无遮挡水平面上由天空漫射光所产生的照度（Ew ）的比值即:室外照度：选择周围无遮挡的空地测量，读数时间与室内照度读数时间一致。

室内照度：距地0.8m 处，每个点重复测量三次，取平均值。

建筑学专业实验指导书建筑学专业实验指导书实验名称：混凝土抗压强度实验实验目的：1. 熟悉混凝土抗压强度实验的基本原理和方法；2. 掌握混凝土试件制备、试验前处理、试验过程和试验后处理；3. 了解混凝土材料的性质和特点。

实验原理：混凝土是指由水泥、砂子、碎石和水按一定比例配合而成的粘土质材料。

混凝土是现代工程中主要的结构材料之一。

混凝土的抗压强度是其最基本的力学性质之一，通常用于评价混凝土结构的性能。

混凝土抗压强度实验是通过在混凝土上施加压力，破坏试件，并根据破坏时施加的最大荷载和试件的尺寸计算出混凝土的抗压强度。

实验步骤：1. 材料准备：准备所需的水泥、砂子、碎石和清水；2. 混合材料：按照一定的比例将水泥、砂子和碎石混合，并逐渐加入清水，搅拌均匀成糊状混凝土；3. 制备试件：用模具将混凝土填充，并压实一定次数，使其变得密实，然后将试件平整刮平；4. 养护试件：试件养护一段时间，让其保持正确的湿度。

养护时间如下：存放在室内温度为15℃~30℃的环境中，养护时间为24小时；存放在湿度控制室中，养护时间为28天；5. 试件测试：在压力机上对试件进行压力测试，并计算其最大荷载和抗压强度。

实验注意事项：1. 实验操作时要注意安全，并遵循实验室的安全规定；2. 在混合材料过程中，要保持比例的准确性和搅拌混合的均匀性；3. 在制备试件时，要使用合适的模具，并进行足够的压实，以确保试件的密实度；4. 对试件进行充分的养护，以避免试件的缺陷；5. 在试验过程中，要保持稳定的测试速度，并观察试件是否出现破裂现象。

实验报告要求：1. 实验目的和原理；2. 实验步骤和注意事项；3. 实验数据和计算过程；4. 结论和分析；5. 实验中遇到的问题及解决方法；6. 实验感受和反思。

实验数据：试件编号\t试件尺寸（mm）\t最大荷载（N）\t抗压强度（MPa）1\t100×100×100\t20000\t202\t100×100×100\t22000\t223\t100×100×100\t24000\t244\t100×100×100\t21000\t215\t100×100×100\t19000\t19实验结果分析：本次实验共测试了5个试件，计算得到的抗压强度为20 MPa~24 MPa，平均抗压强度为21.2 MPa。

实验一天然采光测量与指标评定实验Experiment 1：Daylighting measurement and analysis实验学时：8 实验类型：综合前修课程名称：建筑光学适用专业：建筑学、城市规划、结构工程等一、实验目的：在自然光条件下，研究建筑物的采光性能。

二、实验内容：通过实验来研究和评判学校建筑空间采光的性能，分析具体建筑空间中天然采光设计效果。

三、实验要求1．测量仪器的选择天然采光测量用的照度计宜为光电式照度计，读数显示为指针式或数字式均可，要求仪器的精确度达到II级以上。

考虑到测量中将遇到测点的光线可能来自不同方向和角度，因此，照度计的接收器应当带有滤光片和余弦修正装置，测量仪器在测量前也必须经过校正。

(以上是要求，实验报告中标注你选的设备是什么，什么特性，主要技术参数，使用方法，注意事项)2、合理布置测点（详细说明布点原则，包括平面图和立面图）3、正确使用仪器（描述仪器是如何使用的）四、实验装置教室一间，卷尺一个，照度计二台。

(标注测试地点，测试时间)五、实验步骤1．实验原理描述室内采光效果的参数是采光系数，它的定义是在室内给定平面上的一点，由直接或间接地来自采光口的天然光而产生的照度与同一时刻室外无遮挡水平面上产生的天空散射光照度之比。

其计算公式如下：C=（En/Ew）×100% （1）式中En—室内某点的天然光照度，lx；Ew—同一时刻室外无遮挡天空扩散光的水平面照度，lx。

实测时要准备好两台型号相同的照度计，一台照度计的接收器放在建筑室内的测点处，另一台的接收器放在室外空旷、无直射光之处（必要时可在接收器1米外用遮挡物遮挡直射光，遮挡物的投影面积是接收器的2～3倍）。

分别同时测出室内外的照度值，以后就可以按公式（1）计算出工作面上各测点的采光系数C。

2．实验步骤（1）布置测点，选取教室一间，然后在典型剖面与工作面（正常取0.75米，专教可取绘图桌面）的交线上布置一组测点。

建筑物理实验实验指导书实验一环境噪声测量一、实验目的1、掌握噪声的基本评测方法。

2、了解噪声及其频谱的概念。

3、主观检验噪声对室内工作的影响，以及初步了解解决方法。

二、实验设备声级计，声级校准器等。

国产嘉兴恒升HS5671型精密积分声级计，构造图见下图。

HS5671型精密积分声级计构造图三、预习要求《建筑物理》第十四章。

四、实验原理与方法1、概述建筑环境以及建筑室内的噪声测量是为了了解因噪声源的存在而对测点产生的噪声情况：声级、频谱和时间特性。

因为噪声源的种类很多，差别很大，所以对不同的噪声源和在不同的环境中的测量方法是不一样的。

我们在测量时，主要考虑噪声的特性、环境的特性和对人的影响来确定测量地点、时间和频带范围。

从噪声的分布特性来看，噪声分为稳态噪声、脉冲噪声和随机分布噪声。

稳态噪声是指相当长一段时间内，噪声是稳定的，其强度和频谱没有太大的变化。

脉冲噪声的持续时间很短。

随机分布噪声是随机的，包括声源发声的随机性，发声体的出现是随机的，例如交通噪声。

2、噪声测量对于稳态噪声通常采用A计权声级测量。

如果要做频谱分析，需要采用滤波器来测量各个频带的声压级。

测点位置一般选在声源附近（以了解声源情况）和接收者的代表性位置（了解噪声对人的干扰）。

对于脉冲噪声需要脉冲声级计来测量，它设有脉冲保持档，脉冲声过后可以将脉冲的声级保持住，便于读取，如果需要进一步分析，需要示波器等其他设备。

随机噪声的产生具有不确定性。

如果起伏不大，可以测量一个短时间内的值，可用声计级采用慢档测出一个平均值。

如果起伏大而且要求了解较长时间的特性，需要测量统计噪声级（累计分布声级）。

L n是累计噪声级，它表示在测量时间内，有n%的噪声的声压级超过了L n。

一般测量L10，L50，L90。

L10反映了随机噪声的峰值，L50反映了平均值，L90反映了背景噪声。

如果把时间T内的噪声按照能量求和平均，得到等效连续噪声级L eq，可以用计算公式计算，也可以在加有积分功能的声级计上直接读出。
