看完这些：施工图纸代号大全(保证你能看懂图)

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

看完这些：施工图纸代号大全（保证你能看懂图）
在各种AutoCAD图纸下，我们在不要求绘图的情况下，首先也要看的懂图。

我刚毕业进公司时，门槛就是能看得懂施工图纸，包括上面一些复杂的各种符号、代号！
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W,表示污水。

也有-F，就是废水。

很少见有用-P 表示的。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP。

雨水管道-Y. 。

采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L. 。

另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。

JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。

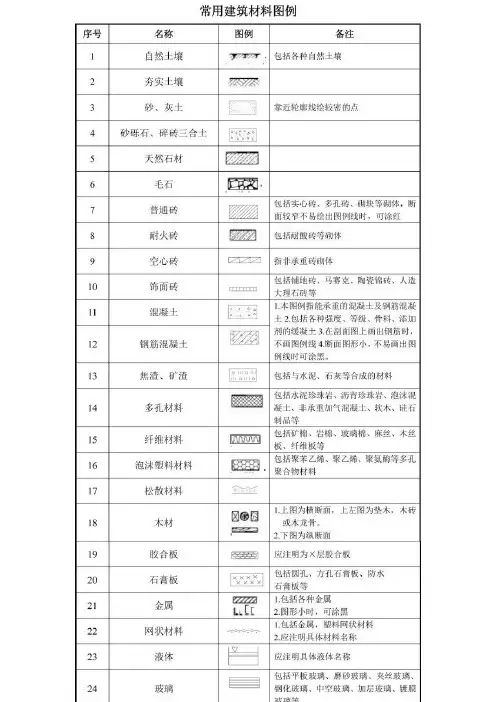

二、常用建筑材料示例图
三、常用建筑构造示例图
四、建筑常用构件代号大全
五、专业图纸代号大全
如果需要桥梁工程、水电工程、消防工程等等代号示例图，欢迎关注小编！！。

建筑图纸符号大全1. 导言建筑图纸是用来表达设计意图和构造细节的重要工具。

在建筑行业中，建筑图纸符号是必不可少的，它们被用来代表建筑元素、构件和其他特定要素。

本文档旨在为读者介绍常见的建筑图纸符号，帮助读者理解和解读建筑图纸。

2. 平面符号平面符号用于表示建筑物的平面布局和空间关系。

以下是一些常见的平面符号：•砖墙：▇•木质地板：▂•石质地板：▄•门：⸬•窗户：○•楼梯：▲这些符号的用途是在平面图上清晰地表示建筑物的元素和布局。

3. 立面符号立面符号用于表示建筑物的立面设计和外观特征。

以下是一些常见的立面符号：•窗户：⊞•门：〈•墙壁：█•屋顶：⌒•柱子：┃立面符号的使用帮助读者理解建筑物的外观，包括窗户、门、墙壁和屋顶的位置。

4. 剖面符号剖面符号用于表示建筑物的剖面细节和构造特征。

以下是一些常见的剖面符号：•柱子：│•梁：━•地板：▔•天花板：▁•墙壁：█剖面符号的使用帮助读者理解建筑物的立体结构和构造细节。

5. 电气符号电气符号用于表示建筑物的电气布局和设备。

以下是一些常见的电气符号：•开关：☐•插座：◉•灯：⦿•电线：━•熔断器：⊙电气符号的使用帮助读者理解建筑物电气系统的布局和连接方式。

6. 暖通空调符号暖通空调符号用于表示建筑物的暖通空调设备和管道。

以下是一些常见的暖通空调符号：•风机：⊙•管道：━•水泵：⊛•排风口：⊚•暖气片：☿暖通空调符号的使用帮助读者理解建筑物的暖通空调系统的布局和连接方式。

7. 结语本文档介绍了一些常见的建筑图纸符号，包括平面符号、立面符号、剖面符号、电气符号和暖通空调符号。

这些符号在建筑图纸中起到重要的作用，帮助读者理解和解读建筑设计。

掌握这些符号对于建筑师、设计师和工程师来说是至关重要的。

希望本文档能为读者提供有用的参考和帮助。

注：本文档中的符号仅为示例，并不代表所有建筑图纸符号的完整列表。

读者可以参考相关的建筑标准和规范以获得更全面的建筑图纸符号信息。

建筑图纸符号大全建筑图纸是建筑设计师和工程施工人员之间交流的重要工具，其中图纸符号是一种约定俗成的语言，用于代表不同的建筑元素和构件。

本文将介绍一些常见的建筑图纸符号，帮助读者了解、识别和使用这些符号。

1. 墙体符号1.1 砖墙•实心砖墙：表示实体砖墙，用实线表示。

•空心砖墙：表示中空砖墙，用虚线表示。

•花岗岩墙：表示花岗岩石墙，用点划线表示。

•玻璃墙：表示玻璃幕墙或玻璃隔断墙，用间断的斜线表示。

1.2 柱子和梁•矩形柱子：用实线的矩形表示。

•圆柱子：用实线的圆形表示。

•梁：用横线表示，上方标注梁的尺寸和型号。

1.3 钢结构•钢柱：用粗实线表示。

•钢梁：用粗线表示，上方标注梁的尺寸和型号。

2. 地面符号2.1 地面材料•地砖：用实线的小方块表示。

•木地板：用小矩形表示。

2.2 地面特征•地板高处：用细实线标注高程。

•地面下沉：用细虚线标注下沉的距离。

3. 窗户和门的符号3.1 窗户•普通窗户：用实线的横线表示。

•悬空窗户：用横线和竖线组成的网格表示。

•排风窗：用竖线和斜线组成的网格表示。

3.2 门•单开门：用实线的竖线表示。

•推拉门：用实线的左箭头和右箭头表示。

4. 设备符号4.1 空调•空调主机：用实线的方框表示。

•空调出风口：用半圆表示。

4.2 水电管道•水管：用实线表示，上方标注管径。

•排水管：用横线和竖线组成的网格表示。

•电线：用波浪线表示，上方标注电压等级。

5. 标尺和尺寸符号5.1 标尺•水平标尺：用平行的实线表示。

•垂直标尺：用垂直的实线表示。

5.2 尺寸•线性尺寸：用细实线和上方的实线箭头表示，标注尺寸数值。

•半径尺寸：用圆弧和上方的实线箭头表示，标注半径数值。

6. 符号说明在建筑图纸中，符号通常会在图纸的一角或边缘处附上文字说明，以便读者理解和识别。

符号说明的常见内容包括材料、型号、尺寸等。

结论建筑图纸符号是建筑设计和施工的重要工具，通过了解和使用这些符号，可以更好地与设计师和工程施工人员进行交流。

1板B2屋面板WB3空心板KB将板的横截面做成空心的称为空心板4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10吊车安全走道板DB11墙板QB12天沟板TGB13梁114屋面梁W1钢筋碎梁：在现代建筑中占有很大席位，一般有矩形梁、T形梁、薄腹梁、屋架；矩形梁和T形梁适于现浇钢筋硅结构，薄腹梁和屋架均由现场预制或由预制厂家预制，采用机械进行吊装；钢筋碎梁又有预应力和非预应力之分。

钢架梁：钢架结构在厂房和大跨度建筑结构中比较常见，由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。

15吊车梁D116单轨吊DD117轨道连接DG118车挡CD钢筋砖过梁（一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用）钢筋（混凝土）碎过梁（宽度同墙厚，高度及配筋根据结构计算确定）钢过卷木过梁等22基础梁J123楼梯梁T124框架梁K1（指两端与框架柱（KZ）相连的梁，或者两端与翦力墙相诲伸跨高比不 -----------小于5的梁）25框支梁KZ1因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。

当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。

26屋面框架梁WK127楝条1T28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ1.当混凝土墙（柱）分隔的直段长度，120（或IOO）厚墙超过3.6m,180（或190）厚墙超过5m时，在该区间加混凝土构造柱分隔；2.120（或Ioo）厚墙当墙高大于3米时，开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；3.180（或190）厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫1D49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54暗柱AZ。

施工图纸符号大全1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB 11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连系梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁KZL 26 屋面框架梁 WKL 27檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZKZ-框架住；KZZ-框支柱;XZ-芯柱；LZ-梁上柱；QZ-剪力墙上柱；YDZ-约束边缘端柱；YAZ-约束边缘暗柱柱；YYZ-约束边缘翼墙柱；YJZ-约束边缘转角墙柱；GDZ-构造边缘端柱；GAZ-构造边缘暗柱；GYZ-构造边缘翼墙柱；GJZ-构造边缘转角柱,SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC。

施工图里，多数的符号是汉语拼音的最前一个字母。

各类符号在不同的施工图上表达的意思是不同的，建筑施工图和结构施工图上同一个字母表达的意思往往不同，注意应图而定。

1 板B
2 屋面板WB
3 空心板KB
4 槽行板CB
5 折板ZB
6 密肋板MB
7 楼梯板TB
8 盖板或沟盖板GB
9 挡雨板YB
10 吊车安全走道板DB
11 墙板QB
12 天沟板TGB
13 梁L
14 屋面梁WL
15 吊车梁DL
16 单轨吊DDL
17 轨道连接DGL 18 车挡CD
19 圈梁QL
20 过梁GL
21 连系梁LL
22 基础梁JL
23 楼梯梁TL
24 框架梁KL
25 框支梁KZL
26 屋面框架梁
WKL
27 檩条LT
28 屋架WJ
29 托架TJ
30 天窗架CJ
31 框架KJ
32 刚架GJ
33 支架ZJ
34 柱Z
35 框架柱KZ
36 构造柱GZ
37 承台CT
38 设备基础SJ
39 桩ZH
40 挡土墙DQ
41 地沟DG
42 柱间支撑DC
43 垂直支撑ZC
44 水平支撑SC
45 梯T
46 雨篷YP
47 阳台YT
48 梁垫LD
49 预埋件M
50 天窗端壁TD
51 钢筋网W
52 钢筋骨架G
53 基础J
54 暗柱AZ
KZ2 是一种框架柱，编号为KZ2。

1 板B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB 11 墙板QB 12 天沟板TGB13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连系梁LL 22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ 33 支架ZJ 34柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC 44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZKZ-框架住；KZZ-框支柱;XZ-芯柱；LZ-梁上柱；QZ-剪力墙上柱；YDZ-约束边缘端柱；YAZ-约束边缘暗柱柱；YYZ-约束边缘翼墙柱；YJZ-约束边缘转角墙柱；GDZ-构造边缘端柱；GAZ-构造边缘暗柱；GYZ-构造边缘翼墙柱；GJZ-构造边缘转角柱,SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关应该够详细了吧！---精心整理，希望对您有所帮助。

1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB 11 墙板 QB 12 天沟板 TGB【1】13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连系梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁KZL 26 屋面框架梁 WKL 27檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZKZ-框架住；KZZ-框支柱;XZ-芯柱；LZ-梁上柱；QZ-剪力墙上柱；YDZ-约束边缘端柱；YAZ-约束边缘暗柱柱；YYZ-约束边缘翼墙柱；YJZ-约束边缘转角墙柱；GDZ-构造边缘端柱；GAZ-构造边缘暗柱；GYZ-构造边缘翼墙柱；GJZ-构造边缘转角柱,SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关应该够详细了吧！。
