双侧壁导坑法施工技术交底

隧道开挖作业指导书

1目的

明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。

2 编制依据

⑴ 宝兰铁路客运专线施工设计图纸

⑵ 相关规范指南

3 适用范围

适用于宝兰铁路客运专线双线隧道正洞的开挖施工。

4 隧道开挖施工

4.1 方案设计

要求本线隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。

黄土隧道施工严格按照“严控水、强支护、短进尺、勤量测”的原则组织施工，应特别注意地表冲沟、陷穴对隧道的影响，要加强调查和处理。

正洞开挖根据围岩情况Ⅴ级地段采用三台阶临时仰拱或临时横撑法，局部采用双侧壁导坑法施工，VI级围岩采用双侧壁导坑法施工，每循环进尺控制在0.5m以内。

黄土隧道开挖采用人工配合挖掘机进行，出碴采用装载机配合大型或中型自卸汽车无轨运输。施工通风采用管道压入式通风。

在施工过程中应不断总结经验，优化工艺。加强超前地质预测、预报，加强围岩监控量测管理。根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。开挖方法的改变，要严格按程序申请设计变更。

4.2 双侧壁导坑法 先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分的方法。该方法主要应用于Ⅴ级、VI级围岩浅埋、偏压及洞口地段。

4.2.1 双侧壁导坑法施工工艺

架立周边及仰拱钢架， 闭合成环

施作锚喷支护

及时回填至填充面

依次开挖⑤⑥⑦部

喷砼封闭掌子面，施作锚喷支护闭合成环

清除回填物、拆除临时钢架，浇筑仰拱

浇筑填充混凝土

浇筑二次衬砌 施作防水层 监控量测 开挖②部，高度5~6.5m进尺同钢架间距 双侧壁导坑施工工艺流程图

清理掌子面，测量放线

开挖①部，高度3.5~5m进尺同钢架间距 开挖③部，高度3.5~5m进尺同钢架间距

喷砼封闭岩面 喷砼封闭岩面

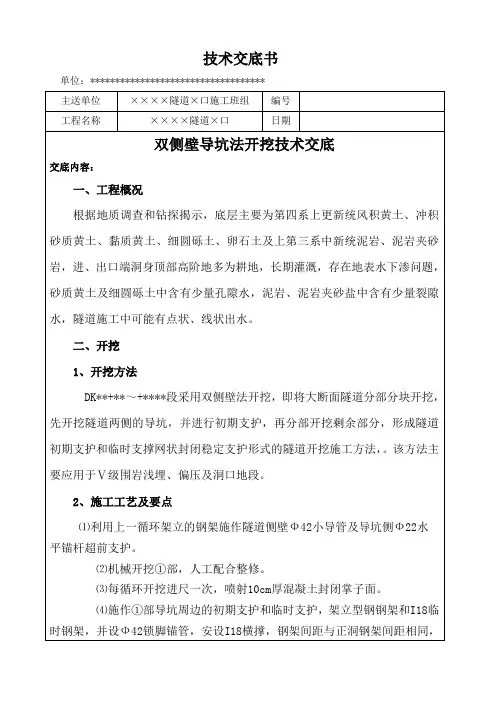

技术交底书

单位：***********************************

主送单位 ××××隧道×口施工班组 编号

工程名称 ××××隧道×口 日期

双侧壁导坑法开挖技术交底

交底内容：

一、工程概况

根据地质调查和钻探揭示，底层主要为第四系上更新统风积黄土、冲积砂质黄土、黏质黄土、细圆砾土、卵石土及上第三系中新统泥岩、泥岩夹砂岩，进、出口端洞身顶部高阶地多为耕地，长期灌溉，存在地表水下渗问题，砂质黄土及细圆砾土中含有少量孔隙水，泥岩、泥岩夹砂盐中含有少量裂隙水，隧道施工中可能有点状、线状出水。

二、开挖

1、开挖方法

DK**+**～+****段采用双侧壁法开挖，即将大断面隧道分部分块开挖，先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分，形成隧道初期支护和临时支撑网状封闭稳定支护形式的隧道开挖施工方法，。该方法主要应用于Ⅴ级围岩浅埋、偏压及洞口地段。

2、施工工艺及要点

⑴利用上一循环架立的钢架施作隧道侧壁Ф42小导管及导坑侧Ф22水平锚杆超前支护。

⑵机械开挖①部，人工配合整修。

⑶每循环开挖进尺一次，喷射10cm厚混凝土封闭掌子面。

⑷施作①部导坑周边的初期支护和临时支护，架立型钢钢架和I18临时钢架，并设Ф42锁脚锚管，安设I18横撑，钢架间距与正洞钢架间距相同，喷射18cm混凝土封闭临时钢架。

编 制 复 核 接收人

技术交底书

单位：***********************

主送单位 ××××隧道×口施工班组 编号 ***********************

工程名称 ××××隧道×口 日期 交底内容：

⑸安装径向锚杆后复喷混凝土至设计厚度。

⑴在滞后于①部一段距离后，机械开挖②部，人工配合整修。

⑵喷射10cm厚混凝土封闭掌子面。

⑶导坑周边部分初喷4cm厚混凝土。

⑷接长型钢钢架和I18临时钢架，安装锁脚锚杆（管）。

双侧壁导坑法施工工艺

一、 工艺概述

本工艺适用于本标段内所有采用双侧壁导坑法的Ⅴ级围岩开挖工艺。

二、 作业内容

作业内容包括：超前支护、弱爆破开挖、施做临时支护及横撑、施做初期支护、拆除临时支护及横撑、灌注仰拱填充、一次性灌注衬砌。

三、 质量标准与检验方法

（一）质量标准

《客运专线铁路隧道工程施工质量验收暂行标准》

《客运专线铁路隧道工程施工技术指南》

《施工图设计文件》

（二）检验项目

1.隧道开挖断面的中线和高程必须符合设计要求。

检验方法：施工单位采用仪器测量。

2.隧道开挖应严格控制欠挖。当围岩完整、石质坚硬时，岩石个别突出部分（每1m2 不大于0.1m2）侵入衬砌应小于5cm。拱脚和墙脚以上１ｍ内断面严禁欠挖。

检验方法：施工单位采用自动断面仪等仪器测量周边轮廓断面，绘断面图与设计断面核对。监理单位见证测量，现场核对开挖断面。

3.洞身开挖中，应在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等，核对设计地质情况，判断围岩稳定性。 检验方法：施工单位进行工程地质观察和描述，监理单位见证检查。

4.隧道支护必须紧跟开挖及时施作，同时应按设计要求进行监控量测的相关作业，对位于不良地质地段的隧道，支护应及时封闭。

5.喷射混凝土应采用湿喷工艺。拌制喷射混凝土时，原材料称量应采用自动计量装置，衡器应定期检定，每次使用前应进行零点校核，保证计量准确。

6.喷射混凝土前，应检查开挖断面尺寸，清除开挖面和待喷面的松动岩块及拱脚、墙脚处的岩屑等杂物，并应设置控制喷层厚度的标志。

7.基面有滴水、淌水、集中出水的地点，应采用凿槽、埋管等方法进行引导疏干。

8.分层喷射混凝土时，后一层喷射应在前一层混凝土终凝后进行，一次喷射的最大厚度：拱部不得超过10cm，边墙不得超过15cm。喷射作业紧跟开挖作业面时，混凝土终凝到下一循环爆破作业间隔不得小于3h。

技 术 交 底 书

工程名称 接受交底单位 隧道队

交底项目 交 底 日 期

内容：

1.目的

明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。

2.适用范围

本技术交底书适用于隧道工程V级围岩段开挖施工作业。

3.引用标准

公路工程检验评定标准 JTGF80/1-2004

公路隧道施工技术规范 JTGF60-2009

4.双侧壁导坑法

双侧壁导坑法是用两个临时中隔壁将隧道整个开挖断面分隔成左中右三部分，先开挖隧道两侧并施作相应的初期支护和临时支护，再开挖隧道中间部分的上下台阶并施作相应的初期支护。

适合于：①隧道跨度大，地表沉陷要求严格，围岩条件特别差；②城市地区或浅埋地段松散土质围岩条件下，隧道埋深小于或等于隧道直径，以很小的地表沉降修筑隧道的技术方法；③适用于IV级～V级加强围岩底层；④主要适用于粘性土层、砂层、砂卵层等地质。

接受人: 技术负责人: 交底人:

技 术 交 底 书

工程名称 接受交底单位 隧道队

交底项目 交 底 日 期

内容：

4.1.双侧壁导坑法施工工艺

接受人: 技术负责人: 交底人:

技 术 交 底 书

工程名称 接受交底单位 隧道队

交底项目 交 底 日 期

内容：

4.2.双侧壁导坑法开挖顺序

1.左侧导洞超前预支护。

2.开挖左侧导洞。

3.左侧导洞初期支护（架立钢支撑和锚喷）及侧壁墙

4右侧导洞超前预支护。

5.开挖右侧导洞。

6.右侧导洞初期支护（架立钢支撑和锚喷）及侧壁墙。

7.上半断面超强预支护。

8.开挖上半断面。

9.上半断面初期支护（架立钢支撑和锚喷）。

10.开挖下半断面。
