LCD12864原理与应用
1、LCD12864简介：
LCD12864分为两种，带字库的和不带字库的，不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。而带字库的液晶，只能显示GB2312字体，当然也可以显示其他的字体，不过是用图片的形式显示。
下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例，如下图所示，它的液晶驱动器为KS0108。
引脚功能：
引脚符号 状态 引脚名称 功能
， 输入 芯片片选端，都是低电平有效 CS1=0开左屏幕，CS1=1关左屏幕
CS2=0开右屏幕，CS2=1关右屏幕
RS 输入 数据/命令选择信号 RS=1为数据操作，RS=0为写指令或读状态
RW 输入 读写选择信号 R/W=1为读选通，R/W=0为写选通
E 输入 读写使能信号 在E下降沿，数据被锁存(写)入液晶，在E高电平期间，数据被读出
DB0—DB7 三态 数据总线 数据或指令的传送通道
输入 复位信号，低电平时复位 复位时，关闭液晶显示，使显示起始行为0，
可以跟单片机的复位引脚RST相连，也可以直接接VCC，使之不起作用 V0 液晶显示器驱动电压
-Vout -10V LCD驱动负电压
与带字库的液晶不同，此块液晶含有两个液晶驱动器，每块驱动器都控制64*64个点，分为左右两个屏幕显示，总共为128*64个点（即有128×64个点）。这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。此液晶有8页，一页有8行点阵点，左右各64列，共128列。如下图所示：
2、LCD12864中的几条重要指令
（一）行(line)设置命令:
由此可见显示的起始行地址为0XC0，共64行，有规律地改变起始行号，可以实现滚屏效果。
（二）页(page)设置指令:
起始页地址为0XB8，因为液晶有64行点，分为8页，每页就有8行点。

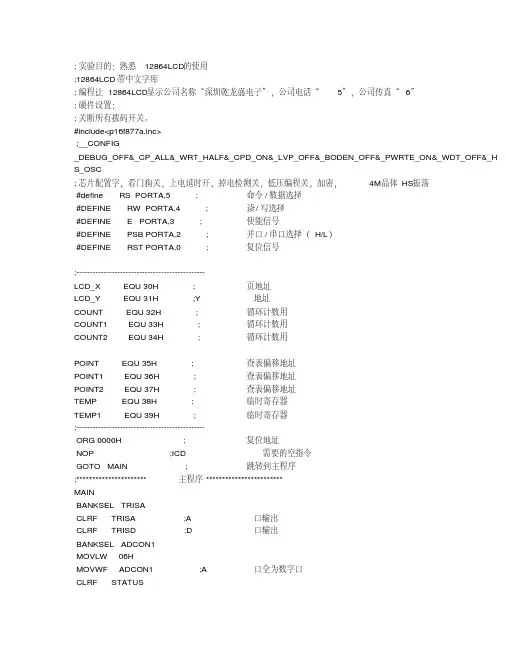

;实验目的：熟悉12864LCD的使用;12864LCD带中文字库;编程让12864LCD显示公司名称“深圳乾龙盛电子”，公司电话“5”，公司传真“6”;硬件设置：;关断所有拨码开关。#include ;__CONFIG _DEBUG_OFF&_CP_ALL&_WRT_HALF&_CPD_ON&_LVP_OFF&_BODEN_OFF&_PWRTE_ON&_WDT_OFF&_HS_OSC ;芯片配置字，看门狗关，上电延时开，掉电检测关，低压编程关，加密，4M晶体HS振荡 #define RS PORTA,5 ;命令/数据选择 #DEFINE RW PORTA,4 ;读/写选择 #DEFINE E PORTA,3 ;使能信号 #DEFINE PSB PORTA,2 ;并口/串口选择（H/L） #DEFINE RST PORTA,0 ;复位信号;----------------------------------------------- LCD_X EQU 30H ;页地址LCD_Y EQU 31H ;Y地址COUNT EQU 32H ;循环计数用COUNT1 EQU 33H ;循环计数用COUNT2 EQU 34H ;循环计数用POINT EQU 35H ;查表偏移地址POINT1 EQU 36H ;查表偏移地址POINT2 EQU 37H ;查表偏移地址TEMP EQU 38H ;临时寄存器TEMP1 EQU 39H ;临时寄存器;----------------------------------------------- ORG 0000H ;复位地址 NOP ;ICD需要的空指令 GOTO MAIN ;跳转到主程序;**********************主程序************************ MAIN BANKSEL TRISA CLRF TRISA ;A口输出 CLRF TRISD ;D口输出 BANKSEL ADCON1 MOVLW 06H MOVWF ADCON1 ;A口全为数字口 CLRF STATUS BCF RST ;复位LCD CALL DELAY ;延时一段时间 BSF RST ;清除复位信号 NOP BSF PSB ;并口通讯;**************************初始化********************** MOVLW 30H ;基本指令操作 CALL SEND_I MOVLW 01H ;清除显示 CALL SEND_I MOVLW 06H ;指定在写入或读取时，光标的移动方向 CALL SEND_I MOVLW 0CH ;开显示，关光标，不闪烁 CALL SEND_I ;***********************显示汉字************************ HAN_WR2 CALL CLEAR_P ;清屏HAN_WR2A ;“深圳乾龙盛电子” MOVLW LOW(TAB1A) MOVWF POINT MOVLW HIGH(TAB1A) MOVWF POINT1 ;获取表格的首地址 MOVLW 0eH ;数数据字节个数（7个汉字共14字节） MOVWF COUNT MOVLW 81H ;页地址 CALL SEND_I CALL QUSHU HAN_WR2B ;“。COM” MOVLW LOW(TAB1B) MOVWF POINT MOVLW HIGH(TAB1B) MOVWF POINT1 MOVLW 10H MOVWF COUNT MOVLW 90H CALL SEND_I CALL QUSHU HAN_WR2C ;“TEL5” MOVLW LOW(TAB1C)
LCD12864原理与应用
1、LCD12864简介：
LCD12864分为两种，带字库的和不带字库的，不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。而带字库的液晶，只能显示GB2312字体，当然也可以显示其他的字体，不过是用图片的形式显示。
下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例，如下图所示，它的液晶驱动器为KS0108。
引脚功能：
引脚符号 状态 引脚名称 功能
， 输入 芯片片选端，都是低电平有效 CS1=0开左屏幕，CS1=1关左屏幕
CS2=0开右屏幕，CS2=1关右屏幕
RS 输入 数据/命令选择信号 RS=1为数据操作，RS=0为写指令或读状态
RW 输入 读写选择信号 R/W=1为读选通，R/W=0为写选通
E 输入 读写使能信号 在E下降沿，数据被锁存(写)入液晶，在E高电平期间，数据被读出
DB0—DB7 三态 数据总线 数据或指令的传送通道
输入 复位信号，低电平时复位 复位时，关闭液晶显示，使显示起始行为0，
可以跟单片机的复位引脚RST相连，也可以直接接VCC，使之不起作用
V0 液晶显示器驱动电压
-Vout -10V LCD驱动负电压
与带字库的液晶不同，此块液晶含有两个液晶驱动器，每块驱动器都控制64*64个点，分为左右两个屏幕显示，总共为128*64个点（即有128×64个点）。这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。此液晶有8页，一页有8行点阵点，左右各64列，共128列。如下图所示：
2、LCD12864中的几条重要指令
（一）行(line)设置命令:
由此可见显示的起始行地址为0XC0，共64行，有规律地改变起始行号，可以实现滚屏效果。
（二）页(page)设置指令:
起始页地址为0XB8，因为液晶有64行点，分为8页，每页就有8行点。
(一) (一) 概述……………………………………………………3
(二) (二) 外形尺寸
1 方框图………………………………………………3
2 外型尺寸图…………………………………………4
(三) (三) 模块的接口……………………………………………4
(四) (四) 硬件说明………………………………………………5
(五) 指令说明………………………………………………7
(五) (五) 读写操作时序…………………………………………8
(六) (六) 交流参数………………………………………………11
(七) (七) 软件初始化过程………………………………………12
(八) (八) 应用举例………………………………………………13
(九) (九) 附录
1半宽字符表…………………………………………20
2 汉字字符表…………………………………………21
一、概述
FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的
点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该
模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉
字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显
示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:
低电源电压（VDD:+3.0--+5.5V）
显示分辨率:128×64点
内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)
内置 128个16×8点阵字符
