1 上海市各区县2019届高三物理二模电路试题专题分类精编
一、选择题
1、（2019黄浦区第11题）如图所示的电路中， R1为定值电阻，R2为滑动变阻器，各电表均为理想电表。在a、b两点间接入电源后，调节R2，可获得电压表V1、V2的示数随电流表A示数变化的图像，则
（A）只有图①是合理的 （B）只有图②是合理的
（C）只有图②、③是合理的 （D）只有图①、③是合理的
2、（2019嘉定区第11题）如图所示电路，在滑动变阻器的滑片P向上端a滑动过程中，电压表、电流表的示数变化情况为
（A）两电表示数都增大
（B）两电表示数都减少
（C）电压表示数减少，电流表示数增大
（D）电压表示数增大，电流表示数减少
3、（2019青浦区第9题）如图所示电路中，电源电动势为E，内阻为r。闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中( )
(A) U一直不变
(B) I一直变小
(C) U与I比值先变大后变小
(D) U与I乘积先变大后变小
4、（2019虹口区第3题）用电动势为E、内阻为r的电源对外电路供电，则（ ）
（A）外电路断开时，路端电压为零
（B）电源短路时，路端电压为最大值
（C）路端电压增大时，流过电源的电流一定减小
（D）路端电压增大时，电源的输出功率一定增大
5、（2019普陀区第6题）如图为伏打电池示意图，由于化学反应，在 A、B 两电极附近产生了很薄的化学反应层 a、b，则沿电流方向
A．在外电阻 R 中，电势升高 B．在内电阻 r 中，电势升高
C．在反应层 a 中，电势升高 D．在反应层 b 中，电势降低
`
2 6、（2019松江区第12题）如图电路，R为滑动变阻器，R1、R2为定值电阻，电源内阻为r。闭合电键K后，电压表有示数，滑动变阻器滑片，使电压表示数增大量为ΔU，则在此过程中（ ）

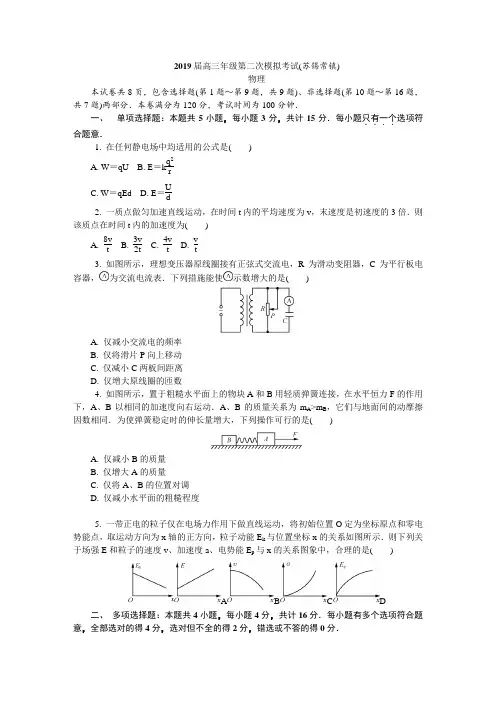

2019届高三年级第二次模拟考试(苏锡常镇)
物理
本试卷共8页，包含选择题(第1题～第9题，共9题)、非选择题(第10题～第16题，共7题)两部分．本卷满分为120分，考试时间为100分钟．
一、 单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个．．．．选项符合题意．
1. 在任何静电场中均适用的公式是( )
A. W＝qU B. E＝kq2r
C. W＝qEd D. E＝Ud
2. 一质点做匀加速直线运动，在时间t内的平均速度为v，末速度是初速度的3倍．则该质点在时间t内的加速度为( )
A. 8vt B. 3v2t C. 4vt D. vt
3. 如图所示，理想变压器原线圈接有正弦式交流电，R为滑动变阻器，C为平行板电容器，为交流电流表．下列措施能使示数增大的是(
)
A. 仅减小交流电的频率
B. 仅将滑片P向上移动
C. 仅减小C两板间距离
D. 仅增大原线圈的匝数
4. 如图所示，置于粗糙水平面上的物块A和B用轻质弹簧连接，在水平恒力F的作用下，A、B以相同的加速度向右运动．A、B的质量关系为mA>mB，它们与地面间的动摩擦因数相同．为使弹簧稳定时的伸长量增大，下列操作可行的是(
)
A. 仅减小B的质量
B. 仅增大A的质量
C. 仅将A、B的位置对调
D. 仅减小水平面的粗糙程度
5. 一带正电的粒子仅在电场力作用下做直线运动，将初始位置O定为坐标原点和零电势能点，取运动方向为x轴的正方向，粒子动能Ek与位置坐标x的关系如图所示．则下列关于场强E和粒子的速度v、加速度a、电势能Ep与x的关系图象中，合理的是( )
ABCD
二、 多项选择题：本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分． 6. 如图所示，通过较长的输电线给电动机输电，已知输电功率和电压分别为P0、U0，输电线总电阻为r，电动机正常工作．据此可求出(
高三年级（物理） 第 1 页
海淀区2020年高三年级二模试题及答案
物 理 2020.6
本试卷共8页，100分。考试时长90分钟。考生务必将答案答在答题卡上，在试卷上作答无效。考试结束后，将本试卷和答题卡一并交回。
第一部分
本部分共14题，每题3分，共42分。在每题列出的四个选项中，选出最符合题目要求
的一项。
1．下列说法中正确的是
A．天然放射现象说明原子具有复杂的结构
B．太阳辐射的能量主要来自太阳内部的核聚变
C．原子核分成单个核子的过程一定有质量亏损，释放出能量
D．一群处于n=2能级的氢原子自发跃迁，可能发出3种不同频率的光子
2．下列说法中不．正确．．的是
A．水和酒精混合后的总体积小于二者原来的体积之和，说明分子间有空隙
B．将香水瓶盖打开后能闻到香水的气味，这是扩散现象
C．在绕地球运行的“天宫二号”中飘浮的水滴几乎呈球形，这是表面张力作用使其表面具有收缩趋势而引起的结果
D．用气筒给自行车车胎打气时要用力才能压缩空气，这说明空气分子间存在斥力
3．下列说法中正确的是
A．用光导纤维束传送图像信息，这其中应用到了光的全反射现象
B．通过两支夹紧的笔杆间缝隙看发白光的灯丝能观察到彩色条纹，这是光的偏振现象
C．用三棱镜观察太阳光谱是利用光的干涉现象
D．肥皂泡在阳光下出现彩色条纹，这是光的衍射现象
4．如图1所示为小明玩蹦床的情景，其中A位置表示床面未受压力时的平衡位置，B位置是他从最高点直立下落的过程中将床面所压到的最低位置。若床面始终在弹性限度内，空气阻力及床面的质量均可忽略不计，对于小明从最高点下落到最低点的过程，下列说法中正确的是
A．床面从A位置下降到B位置的过程中，小明的动能不断变小
B．床面在B位置时，小明所受合外力为零
C．小明接触床面前处于失重状态，接触床面后处于超重状态
第二章 机械振动
本章达标检测
(满分:100分;时间:90分钟)
一、选择题(本题共8小题,每小题6分,共48分。在每小题给出的四个选项中,第1~5小题只有一个选项符合题目要求,第6~8小题有多个选项符合题目要求。全部选对的得6分,选不全的得4分,选错或不答的得0分)
1.(2019上海虹口高三二模)在如图所示盛沙的漏斗下面放一木板,让漏斗左右摆动起来,同时其中的细沙匀速流出,经过一段时间后,观察木板上沙子的堆积情况,则沙堆的剖面应是图中的( )
2.(2019北京东城二模)如图所示,细线一端固定于O点,另一端系一小球,在O点正下方的A点处钉一个钉子。小球从B点由静止释放,摆到最低点C的时间为t1,从C点向右摆到最高点的时间为t2。摆动过程中,如果偏角始终小
于5°,不计空气阻力。下列说法中正确的是( )
A.t1=t2,摆线碰钉子的瞬间,小球的速率变小
B.t1>t2,摆线碰钉子的瞬间,小球的速率变小
C.t1>t2,摆线碰钉子的瞬间,小球的速率不变
D.t1=t2,摆线碰钉子的瞬间,小球的速率不变 3.(2019上海青浦高三下二模)如图所示,弹簧振子在M、N之间做周期为T、振幅为A的简谐运动,O为平衡位置,P是O、N间的一点。若振动物体向右通过P点时开始计时,则经过𝑇4,振动物体通过的路程( )
A.一定大于A B.一定小于A
C.一定等于A D.可能小于A
4.(2019浙江宁波余姚中学高二下月考)一位游客在千岛湖边欲乘坐游船,当日风浪较大,游船上下浮动。可把游船浮动简化成竖直方向的简谐运动,振幅为20 cm,周期为3.0 s。当船上升到最高点时,甲板刚好与码头地面平齐。地面与甲板的高度差不超过10 cm时,游客能舒服地登船。在一个周期内,游客能舒服登船的时间是( )
A.0.5 s B.0.75 s C.1.0 s D.2.0 s
5.(2019安徽阜阳三中高二下第二次调研)“单摆”是一种理想化模型,如图所示,长为l的轻绳下端拴着一个可视为质点的小球,上端固定在倾角为θ的光滑斜面上,这个装置也可以等效为“单摆”。当摆球在斜面所在的平面内做小摆角振动时,其周期为( )
