彩色cad平面图教程

PS结合CAD做彩色平面图

室内篇

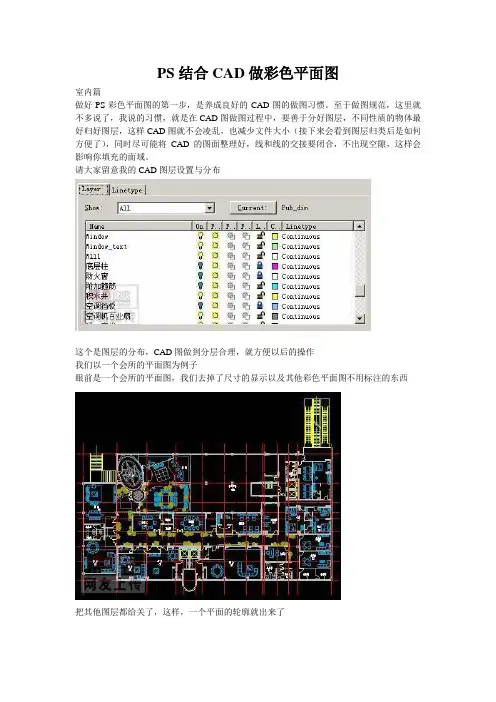

做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布

这个是图层的分布，CAD图做到分层合理，就方便以后的操作

我们以一个会所的平面图为例子

眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西

把其他图层都给关了，这样，一个平面的轮廓就出来了

设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。具体的打印项目由实际情况决定。在这个例子中，我们要输出的内容如下：

1）墙体以及剪力墙、柱子、门窗

2）家具和洁具

3）地面铺装

4）室内绿化层以及其他

5）文字标注层

切记，要在同一大小的窗口标记下虚拟打印

输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后，按 ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里

然后可以录制你的每一步操作。

对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，

1） 假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，

2） 去色处理

3） 自动对比度

4） 菜单——选择——颜色范围——点选白色部分删除

5） 保存图象为PSD格式文件

然后按兰色方块，结束录制。

cad制作平面图的方法教程图解

CAD，全名“计算机辅助设计”（Computer-Aided Design），是一种基于计算机辅助的工业设计软件，被广泛应用于工程、建筑、制造业等领域。在建筑领域中，CAD的应用尤为广泛，能够帮助设计师们快速、精准地完成各种绘制工作。本文主要介绍利用CAD软件制作建筑平面图的方法。

一、打开CAD软件，创建新的绘图框架

在开始制作平面图之前，需要先打开CAD软件，并创建新的绘图框架。在打开软件后，选择“新建”，然后输入“单位”、“图层”、“纸张大小”等参数，点击“确定”即可。

二、绘制平面图的轮廓

在绘图框架准备好之后，下一步就是绘制平面图的轮廓。首先，需要根据实际需求选择“线型”，比如画出楼房、室内的门窗、墙壁等。然后，按照设计图纸上的需求，用鼠标或CAD命令行输入的方式，开始绘制平面图的轮廓。在绘制的过程中，可以通过调整线型的颜色、粗细、虚实等方式，使绘图更加真实。

三、特殊需求的绘制处理方式

在绘制平面图的过程中，经常会出现需要特殊处理的部分。比如，需要标注尺寸、面积或者绘制特殊形状等。这时，可以选择“标注”、“画图”等命令，来完成特殊需求的处理。标注命令可以根据指定的格式、位置，自动生成需要的文字或符号。画图命令可以很快地绘制出一些特殊的形状，比如圆、椭圆、多边形等。

四、制作层数和图层

在制作平面图时，需要根据实际需求设置层数和图层。在CAD中，图层是一种分层管理的工具，可以将不同的对象、线型、标注等分别划分到不同的图层中，方便实现针对性的管理。制作所需的图层非常简单，只需要依据实际需求命名、调整图层的详细信息即可。

五、添加文字标注、图例和图框

绘制平面图的过程中，要添加文字标注、图例和图框，使绘图更加清晰、完整。一般情况下，文字标注包括楼层、房号、门窗长宽高等详细信息。图例一般包括各种图形图标、符号等。图框则是整个绘图大框架的一个重要组成部分，可以根据需要添加地名、坐标、比例尺等详细信息。

CAD中绘制建筑平面图的详细步骤

建筑平面图是建筑设计中非常重要的一部分，通过使用CAD软件能够快速、准确地绘制平面图。下面将详细介绍CAD中绘制建筑平面图的步骤。

第一步，打开CAD软件，新建一个空白文件。选择合适的页面尺寸和图层设置，通常建议选择国际标准A4纸尺寸，并新建一个图层用于绘制平面图。

第二步，开始绘制建筑的外墙轮廓。选择线段工具，点击起点，依次点击每个拐点，最后点击终点来闭合轮廓。如果建筑平面图有多个楼层，可以通过复制和平移来绘制其他楼层的轮廓。

第三步，绘制建筑物内部的墙体。选择线段工具，根据平面图的比例尺，在建筑轮廓内部绘制墙体的起点和终点。使用CAD软件的拖动和复制功能可以更方便地绘制并重复使用某些常见的墙体。

第四步，添加门窗等建筑物的开口。选择矩形工具，绘制门窗的轮廓，然后选择修剪工具将其修剪到墙体上。可以使用CAD软件的阵列功能来快速复制并排列多个相同的门窗。

第五步，标注和注释建筑平面图。选择标注工具，在平面图上标注建筑物的尺寸、房间面积等信息。选择注释工具，在平面图上添加文字描述、箭头、图例等注释。

第六步，绘制建筑物的内部布局。使用线段工具绘制房间、走廊等内部区域的轮廓，使用填充工具填充不同的区域。 第七步，绘制建筑物的家具和设备。选择相应的家具和设备图标库，从中选择合适的图标，并将其拖放到平面图上。

第八步，调整图层和颜色。根据需要，可以调整不同图层的显示和颜色，使平面图更加清晰易读。

第九步，保存和打印建筑平面图。保存平面图的文件，并选择合适的纸张和打印设置，将其打印出来或导出为其他格式的文件。

以上是CAD中绘制建筑平面图的详细步骤。通过CAD软件的强大功能和灵活性，我们可以更高效地完成建筑设计工作，并且可以随时进行修改和调整。希望本教程能对初学者提供一些帮助，让他们更快地掌握CAD绘图技巧。

博学笃行 自强不息

1

cad导入ps做彩平教程

CAD导入PS做彩平教程

在设计领域中，CAD（Computer Aided Design，计算机辅助设计）和PS（Photoshop）是两种常用的设计软件。CAD主要用于绘制和修改二维或三维模型，而PS则是一款强大的图像处理软件，被广泛应用于照片编辑、图形设计等领域。本文将重点介绍如何将CAD文件导入PS，并使用PS进行彩色校平的操作步骤。

第一步：导出CAD文件

在进行CAD导入PS之前，首先需要先将CAD文件导出为适用于PS的格式。常见的可行格式有DXF（Drawing Exchange Format）和DWG（Drawing）等。根据自己的实际情况选择合适的格式进行导出。

在CAD软件中，选择“文件”菜单下的“导出”或“另存为”选项。在弹出的文件保存对话框中，选择所需的文件格式，并确定保存路径和文件名。点击“保存”按钮即可完成CAD文件的导出。

第二步：打开PS软件 博学笃行 自强不息

2

在完成CAD文件的导出之后，打开PS软件，创建一个新的空白文档。选择“文件”菜单下的“新建”选项，在弹出的新建文档对话框中设置文档尺寸和分辨率等参数。点击“确定”按钮即可创建一个新的PS文档。

第三步：导入CAD文件

在PS软件中，选择“文件”菜单下的“导入”或“打开”选项。在弹出的文件选择对话框中，找到之前导出的CAD文件，并点击“打开”按钮。PS会自动将CAD文件导入到当前的PS文档中。

第四步：调整图层顺序

在CAD导入到PS之后，图层顺序可能会与预期不符。为了方便后续的彩色校平操作，我们需要将CAD图层和背景图层进行适当的调整。

在PS的图层面板中，找到CAD图层和背景图层，通过拖动的方式调整它们的顺序。确保CAD图层位于背景图层的上方，以便后续对CAD图层进行彩色校平操作。

第五步：选择彩色校平工具 博学笃行 自强不息

3

PS提供了多种彩色校平工具，包括曲线、色阶和色彩平衡等。根据个人需求，选择合适的工具来进行校平操作。在本教程中，我们以曲线工具为例进行讲解。
