混凝土楼板孔洞封堵技术交底
混凝土楼板孔洞封堵技术是建筑施工中非常重要的一环，它涉及到建筑结构的安全和稳定。首先，孔洞封堵的材料选择非常关键。一般情况下，可以选择使用水泥浆、聚合物封堵剂或者混凝土进行封堵。针对不同的孔洞大小和深度，选择合适的封堵材料非常重要。其次，孔洞封堵的施工工艺也需要严格控制。在进行封堵之前，需要对孔洞进行清理，确保孔洞表面干净，没有杂物。然后根据孔洞的具体情况选择合适的封堵材料和工艺进行封堵，确保封堵牢固、密实。此外，施工人员需要严格按照相关规范和要求进行操作，确保封堵质量符合标准。另外，孔洞封堵的质量验收也是非常重要的一环，需要进行严格的检查和验收，确保封堵质量达标。最后，孔洞封堵后需要进行一定的养护工作，确保封堵材料的强度和稳定性。总的来说，混凝土楼板孔洞封堵技术需要综合考虑材料选择、施工工艺、质量验收和养护等多个方面，才能确保封堵效果达到预期要求。同时，施工单位需要严格按照相关规范和要求进行操作，确保施工质量和安全。

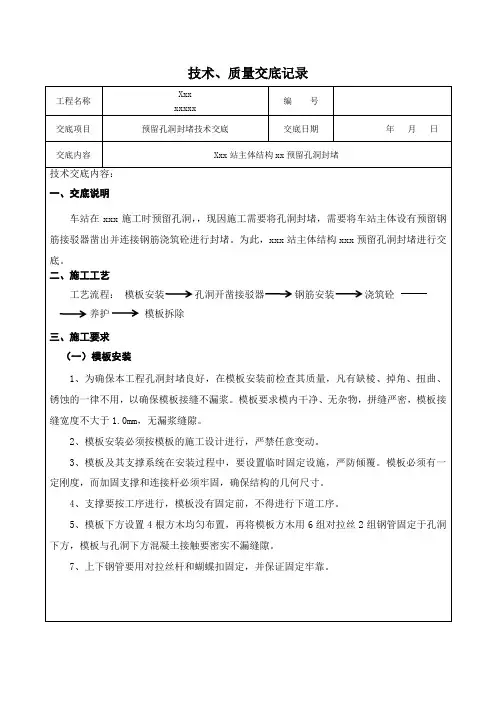

技术、质量交底记录
工程名称 Xxx
xxxxx 编 号
交底项目 预留孔洞封堵技术交底 交底日期 年 月 日
交底内容 Xxx站主体结构xx预留孔洞封堵
技术交底内容：
一、交底说明
车站在xxx施工时预留孔洞，，现因施工需要将孔洞封堵，需要将车站主体设有预留钢筋接驳器凿出并连接钢筋浇筑砼进行封堵。为此，xxx站主体结构xxx预留孔洞封堵进行交底。
二、施工工艺
工艺流程： 模板安装 孔洞开凿接驳器 钢筋安装 浇筑砼
养护 模板拆除
三、施工要求
（一）模板安装
1、为确保本工程孔洞封堵良好，在模板安装前检查其质量，凡有缺棱、掉角、扭曲、锈蚀的一律不用，以确保模板接缝不漏浆。模板要求模内干净、无杂物，拼缝严密，模板接缝宽度不大于1.0mm，无漏浆缝隙。
2、模板安装必须按模板的施工设计进行，严禁任意变动。
3、模板及其支撑系统在安装过程中，要设置临时固定设施，严防倾覆。模板必须有一定刚度，而加固支撑和连接杆必须牢固，确保结构的几何尺寸。
4、支撑要按工序进行，模板没有固定前，不得进行下道工序。
5、模板下方设置4根方木均匀布置，再将模板方木用6组对拉丝2组钢管固定于孔洞下方，模板与孔洞下方混凝土接触要密实不漏缝隙。
7、上下钢管要用对拉丝杆和蝴蝶扣固定，并保证固定牢靠。
（二）孔洞开凿接驳器
1、凿除车站主体侵线混凝土时，注意保护接驳器。
在凿除车站主体孔洞混凝土过程中，必须人工凿除，凿除厚度要小，多凿几层，尽可能少破坏接驳器。
2、对凿出的车站主体接驳器，进行清理、保护，预留接驳器钢筋如有弯曲，进行调直 ，确保后期可以与钢筋有效连接。
3、车站主体预留不合格的或者在凿除过程中破坏的不可恢复的接驳器，进行植筋处理，植筋规格与车站预留接驳器规格相同，植筋深度符合规范及技术交底要求。
（三）钢筋安装
1、钢筋丝头经检验合格后应保持千净无损伤。
技 术 交 底 记 录
表C2-1 编 号 001
工程名称 南昌王府井泰禾影城钢结构工程 交底日期 2019年1月15日
施工单位 北京胜锦城建筑工程有限公司 分项工程名称 钢结构安装
交底提要 钢结构安装技术交底
交底内容：
审核人 交底人 接受交底人
1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
第 1 页 共 17 页 一、材料要求
1. 按施工图编制材料采购计划。并按计划进行采购。本工程分为三个施工部位,分别为: 大厅圆顶钢结构、书架及钢梯结构、主视觉结构，主要材料数量如下:
序号 项目名称 单 位 工程量 备注
1
箱形钢 口150x150x8 米 297.63 Q345B
2 口150x150x10 米 119.24 Q345B
3 口300x150x10 米 7.39 Q345B
4
H型钢 HN500X200 米 33.45 Q345B
5 HN400X200 米 19.72 Q345B
HW200X200 米 28 Q345B
6 HW200X100 米 107 Q345B
7 H型钢(弧形) HW200X200(弧形) 米 59.85 Q345B
8 槽钢 14b 米 23.58 Q345B
9 花纹钢板 6mm m2 69.73 Q345B
10 箱形钢 GZ4 口150x150x8 米 78.00
11 GZ5 口150x300x10 米 48.00
12
预埋件
后扩底锚栓 M10 个 152 （锚深95mm）
13 M12 个 76 （锚深115mm）
14 M20 个 36 （锚深160mm）
15 M24 m2 24 （锚深220mm）
16
预埋件钢板 10mm m2 1.74 Q345B
17 16mm m2 3.42 Q345B
穿楼板施工洞口封堵技术交底
一、堵洞施工工艺
应在穿过楼板的管道安装完并固定牢固后，方可进行预留洞的封堵，楼层从下至上封堵。
立管安装：每完成3层，下边的2层立管洞应及时吊洞封堵，这样既可牢固立管又可以保证垂直度；支管安装：要保证支管的坡度、甩口的准确性；毎施工完成2层，支立管洞就要及时吊洞封堵；这样保证了施工管道在最短时间内且坡度、甩口坐标准确，固定牢固。
二、工艺流程
基层处理→支设吊模→混凝土浇筑→混凝土养护→板底打磨→表面清理
1、基层处理
首先对预留洞口侧面进行清理和凿毛处理，并剔凿成上大下小的坡口型。将洞口预留时夹在混凝土内的木屑、泡沫板、塑料布等剔除干将，将光滑的侧表面用錾子剔成凹凸不平的毛面，应露出石子，并将松动的混凝土块及浮灰清理干净。
2、支设吊模
(1)常规做法
①加工吊模：采用木胶合板作底模，首先根据管径将相应尺寸(宽度约为洞口直径的2/3，长度比洞口直径大10cm左右)的两块胶合板的长边中间位置切割出多半圆缺口，在两侧各穿一根兜底16号铅丝向上甩出头两端各约30cm。
②支设吊模：现场准备4根18钢筋，将加工好的一组(两块胶合板)分别自管道与洞口间的间隙顺到楼板下方各置于管道一侧，放平使半圆缺口与管道顶紧，两块模板一上一下重叠约3cm，上部用铅丝固定在洞口上下方横放的钢筋上，使铅丝崩紧(浇注砼后不至下塌为准)捆牢。具体做法：用细钢丝(利用16号钢丝)固定模板，清洁、洒水，注意管洞内不要填杂物。
(2)推荐做法：
管道预留洞封堵采用成品塑料堵洞卡，施工操作方便，可重复利用，成本较低，密封性能好，避免漏浆，施工面平整光洁，成形质量较好，无需后期再投入人工剔凿清理。
3、混凝土浇筑
采用细石砼，强度等级不低于C30，现场拌制，用42.5水泥、中砂、碎石(料径10~20)，掺加水泥重量10%的膨胀剂，重量配合比：水泥：砂：碎石1：1.5：3，坍落度3~5cm，人工充分搅拌均匀。先在浇注砼处浇水湿润，然后将细石砼浇筑三分之二高度，用木棍捣密实，检查模板底部是否出浆。模板拆除一般在12小时以后，拆除模板后要对浇筑处混凝土进行浇水养护。对于管根堵洞的地方进行蓄水试验不少于24小时，若有渗漏现象，可对其进行防渗补救，具体方法是：用水泥加胶拌合物将梯型槽封堵严密，24小时后再次进行蓄水试验，直至无渗漏。然后浇筑剩余三分之一厚度混凝土。
澳建装饰项目部 楼板预留洞口封堵专项施工方案
深圳万科万村（甲子塘村）项目精装修改造工程
楼板预留洞口封堵专项施工方案
编 制 人：
审 核 人：
审 批 人：
编制单位：深圳市澳建装饰有限公司
编制时间：2018年12月21日 澳建装饰项目部 楼板预留洞口封堵专项施工方案
1 一 工程概况:
本工程为深圳市万科万村（甲子塘村）精装修改造工程。楼板洞口用于下建筑垃圾, 洞口尺寸为800mm*800mm,板厚为120mm,相邻地板钢筋为8@200。现须封堵，因楼板洞口尺寸较大,为保证后浇施工质量,消除楼板结构安全及渗漏问题,特制定本方案。
二、编制依据
《混凝土结构工程施工质量验收规范》（GB50204-2015）
《建筑工程施工质量验收统一标准》（GB50300-2013）
《建筑结构可靠度设计统一标准》（GB50068-2001）
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）
《建筑施工安全检查标准》
三、质量控制要点
1、现浇结构模板安装允许误差及检验方法（如下表）
项目 允许偏差(mm) 检验方法
轴线位置 5 钢尺检查
底模上表面标高 ±5 水准仪或钢尺检查
截面内部尺寸 基础 ±10 钢尺检查
柱.墙.梁 ＋4，－5 钢尺检查
层高垂直度 6 经纬仪或吊线.钢尺检查
相邻两板表面高底差 2 钢尺检查 澳建装饰项目部 楼板预留洞口封堵专项施工方案
2 表面平整度 5 2m靠尺和塞尺检查
预留洞 中心线位置 10 钢尺检查
尺寸 ＋10，0 钢尺检查
