计数器实验报告
㈠ 实验目的
1.学习单片机内部定时/计数器的使用和编程方法；
2.进一步掌握中断处理程序的编程方法。
㈡ 实验器材
1.G6W仿真器一台
2.MCS—51实验板一台
3.PC机一台
4.电源 一台
5.信号发生器一台
㈢ 实验内容及要求
8051内部定时计数器，按计数器模式和方式1工作，对P3.4（T0）引
脚进行计数，使用8051的T1作定时器，50ms中断一次，看T0内每50ms
来了多少脉冲，将计数值送显（通过LED发光二极管8421码来表示），1
秒后再次测试。
㈣ 实验说明
1.本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引
入定时器T0。单片机在每个机器周期采样一次输入波形，因此单片机
至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至
少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时
这就决定了输入波形的频率不能超过机器周期频率。
2.计数脉冲由信号发生器输入（从T0端接入）。
3.计数值通过发光二极管显示，要求：显示两位，十位用L4～L1的8421
码表示，个位用L8～L5的8421码表示
4.将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动
次数并显示
㈤ 实验框图(见下页)程序源代码
ORG 00000H
LJMP MAIN
ORG 001BH ;T0的中断入口地址
AJMP MAIN1
MAIN:
MOV SP,#60H
MOV TMOD,#15H ;设置T1做定时器,T0做计数器,都于方式1工作
MOV 20H,#14H ;装入中断次数
MOV TL1,#0B0H ;装入计数值低8位
MOV TH1,#3CH ;装入计数值高8位
MOV TL0,#00H 计数器主程序框图
中断返回恢复现场N
Y是否到
1秒？
显示置T1定时常数INT＿T1入口
保护现场
清T0计数值
中断服务程序框图开 始
置T0，T1模式及初始值
设置初始常数
开中断
等 待
MOV TH0,#00H
SETB TR1 ;启动定时器T1

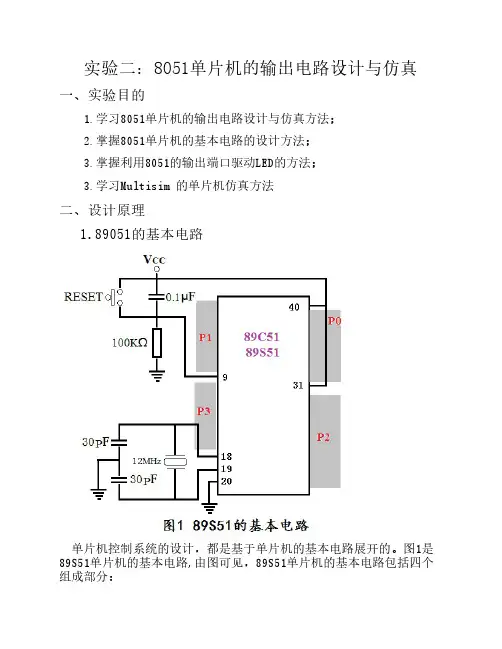

实验二：8051单片机的输出电路设计与仿真
一、实验目的
1.学习8051单片机的输出电路设计与仿真方法；
2.掌握8051单片机的基本电路的设计方法；
3.掌握利用8051的输出端口驱动LED的方法；
3.学习Multisim 的单片机仿真方法
二、设计原理 1.89051的基本电路
单片机控制系统的设计，都是基于单片机的基本电路展开的。图1是
89S51单片机的基本电路,由图可见，89S51单片机的基本电路包括四个
组成部分： ⑴电源 单片机的40脚接Vcc（+5V），20 脚接地。
⑵时钟 89S51内部已具有时钟振荡电路，只要在18、19引脚连接
石英震荡晶体即可。石英的震荡频率一般采用12MHz。
⑶复位电路 第9脚为复位引脚，当此引脚连接高电平超过2个机器
周期时，即可产生复位动作。电源接上瞬间，电容器相当于短路，这时
单片机执行复位动作。随着时间的增加，第9脚上的电压逐渐下降，当
降至低电平时，89S51恢复正常状态，这个过程称为“自动复位”。通
常会在电容器两端并接一个按钮开关，此按钮开关就是一个手动的复位
开关。
⑷存储器设置电路 如果把31引脚接地，则采用外部存储器；如果
把31引脚接电源，则采用内部存储器。
2.驱动LED
LED为发光二极管，其特点是反向不导通；正向电压超过发光二极
管的开启电压时，导通并且发光；LED的导通电压为1.7V。LED导通后，
通过增加正向电流，LED将更亮，但其寿命将缩短。因此，LED的正向电
流以10 mA ~20mA为宜。但是从单片机P口输出的电流一般都小于10
mA，而从外部输入单片机的电流，却易于控制在10 mA ~20mA。因此LED
在单片机的P口采用反向连接，即相对于LED来说，从单片机P口流出的
电流为反向电流，从外部流向单片机的电流为正向电流。这样，当单片
机P口的输出为低电平时，与P口相连接的LED导通，发光。
三、设计内容
用Multisim11设计一个用单片机P2口驱动LED发光的电路。这个电
单片机实验指导
2007-5-9
实验一 扩展存储器读写实验
一.实验要求
1.使用62256，作为数据空间0~7FFFH，对其进行读写（使用监控命令和程序）。
二. 实验目的
. 1.学习片外存储器扩展方法。
. 2.学习数据存储器，不同的读写方法。
三.实验电路及连线
四.实验说明
1.在用监控命令方式读写RAM时，可进入实验机调试工具Talk with
AEDK，在I状态下执行SX4100，55，再执行SX4100，屏幕上应显示55；执行SX4100，AA，再执行SX4100，屏幕上应显示AA。以上过程执行效果与通过编程执行效果完全相同。
注：SX是实验机对外部数据空间读写命令。
2.读写数据的选用，本例采用的是55（0101，0101）与AA（1010，1010）。一般采用这两个数据的读写操作就可查出数据总线的短路、断路等，在实际调试用户电路时非常有效。
3.在I状态下,执行MEM1程序，对实验机数据进行读写，若L1灯闪动说明RAM读写正常。
五.实验框图
程序框图：
实验二 P1口输入、输出实验
一.实验要求
1.P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
2.P1口做输入口，接八个扭子开关，以实验机上74LS273做输出口，编写程序读取开关状态，将此状态，在发光二极管上显示出来。
二.实验目的
1.学习P1口的使用方法。
2.学习延时子程序的编写和使用。
三. 实验电路及连线
四.实验说明
1.P1口是准双向口。它作为输出口时与一般的双向口使用方法相同。由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。因为内部上拉电阻阻值是20KΩ~40KΩ，故不会对外部输入产生影响。若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。
2.延时子程序的延时计算问题
对于程序 DELAY:
单片机的键盘和显示实验报告
㈠ 实验目的
1.掌握单片机I/O的工作方式；
2.掌握单片机以串行口方式0工作的LED显示；
3.掌握键盘和LED显示的编程方法。
㈡ 实验器材
1.G6W仿真器一台
2.MCS—51实验板一台
3.PC机一台
4.电源 一台
㈢ 实验内容及要求
实验硬件线路图见附图
从线路图可见，8051单片机的P1口作为8个按键的输入端，构成独立
式键盘。四个LED显示器通过四个串/并移位寄存器74LS164接口至8051
的串行口，该串行口应工作在方式0发送状态下，RXD端送出要显示的段
码数据，TXD则作为发送时钟来对显示数据进行移位操作。
编写一个计算器程序，当某一键按下时可执行相应的加、减、乘、除运
算方式，在四个显示器上显示数学算式和最终计算结果。
注：①通过按键来选择加、减、乘、除四种运算方式。
②输入两个数字均为一位十进制数，可预先放在内存中。
㈣ 实验框图 (见下页)
㈤ 思考题
1.当键盘采用中断方式时，硬件电路应怎样连接？
P1.4~P1.7是键输出线，P1.0~P1.3是扫描输入线。输入与门用于产生按键中断，其输
入端与各列线相连，再通过上拉电阻接至+5 V电源，输出端接至8051的外部中断输入端。
2.74LS164移位寄存器的移位速率是多少？
实验中要求计算的式子和结果之间相差一秒，移位寄存器的移位速率应该
是每秒一位吧。其实这个问题确实不知道怎么回答。。。。。LED显示用的段码与教科书所提供的不同，本实验采用如下段码：
显示数符段码显示数符段码
0BBHADBH
109HBF1H
2EAHCB2H
36BHDE9H
459HEF2H
573HFD2H否有否P1口置输入
读P1口开 始
显示“0000”
是否有键
按下？
延迟消抖
是否有键
按下？
是
读键码
加法运算减法运算除运算6F3H—40H
70BH．04H
8FBH┗┛A1H
97BH┗┛1AH
灭00HPDAH
实验代码：
ORG 0000H
AJMP MAIN
ORG 0030H
MAIN:MOV 41H,#0BBH ;对几个存放地址进行初始化
