基于PLC的五层电梯控制系统的设计

可剪辑修改

精选文档 摘要

随着大型和巨型楼宇的兴建,电梯得到了快速的发展。在电梯逻辑控制方面,由于可编程控制器(PLC)具有编程软件采用易学易懂的梯形图语言、控制灵活方便、抗干扰能力强、运行稳定可靠、易操作、维修方便等特点,使可编程控制器(PLC)已全面代替原来的继电器控制。 将可编程序控制器(PLC)应用于电梯进行逻辑控制，大大提高了电梯可靠性、可维护性以及灵活性，延长了使用寿命.，同时缩短了电梯的开发周期。这种电梯控制系统较原有电梯控制系统可以更容易的完成更为复杂的控制任务，其许多功能是传统的继电器无法实现的。编程逻辑控制器（Programmable Logic

Controller，PLC），它是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同， 它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

围绕这个目标，本文首先介绍了电梯的基本结构，接着论述了各主要环节的控制部分以及控制要求，然后着重介绍了基于西门子S7-200 CPU224 PLC的电梯控制系统程序开发过程，最后通过实验装置反复调试运行以及仿真。

经测试仿真调试，该基于PLC的电梯控制系统实现了预期的功能，圆满完成了此次毕业设计的任务。通过这次锻炼，我积累了宝贵的经验，为以后的工作打下了良好的基础。

关键词：可编程控制器，电梯控制可剪辑修改

精选文档 Abstract

With the construction of large and giant buildings,

elevators have been rapid developed. In the elevator logic

control, programmable logic controller (PLC) whose

programming software ladder language is easy to learn and

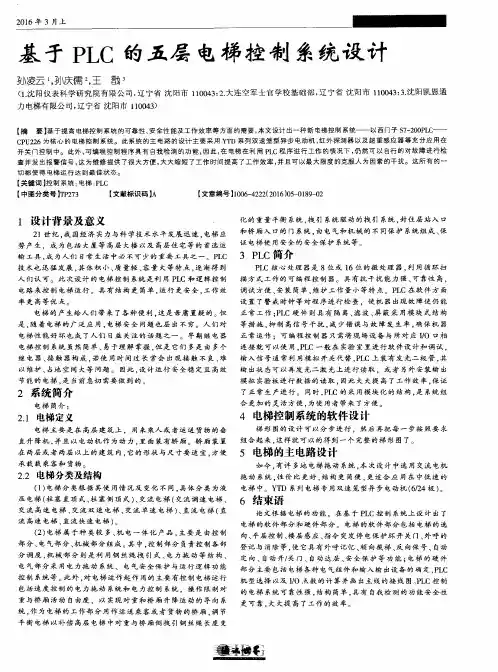

２０１６年３月上　

基于ＰＬＣ的五层电梯控制系统设计　

孙凌云　，孙庆儒２，王戬，　

（１．沈阳仪表科学研究院有限公司，辽宁省沈阳市１１００４３；２．大连空军士官学校基础部，辽宁省沈阳市１１００４３；３．沈阳凯恩通　

力电梯有限公司，辽宁省沈阳市１１００４３）　

【摘　要】基于提高电梯控制系统的可靠性、安全性能及工作效率等方面的需要，本文设计出一种新电梯控制系统——以西门子ｓ７—２００ＰＬｃ——　ＣＰＵ２２６为核心的电梯控制系统。此系统的主电路的设计主要采用ＹＴＤ系列双速笼型异步电动机，红外探测器以及超重感应器等充分应用在　开关门控制中。此外，可编程控制程序具有自我检测的功能，因此，在电梯在利用ＰＬＣ程序进行工作的情况下，仍然可以自行的对故障进行检　

查并发出报警信号，这为维修提供了很大方便，大大缩短了工作时间提高了工作效率，并且可以最大限度的克服人为因素的干扰。这所有的一　

切都使得电梯运行达到最佳状态。　【关键词】控制系统；电梯；ＰＬＣ　

【中图分类号】ＴＰ２７３　【文献标识码】Ａ　【文章编号】１００６—４２２２（２０１６）０５—０１８９—０２　

１设计背景及意义　

２１世纪．我国经济实力与科学技术水平发展迅速，电梯应　

势产生，成为包括大厦等高层大楼以及高层住宅等的首选运　

输工具，成为人们日常生活中必不可少的重要工具之一。ＰＬＣ　

技术也迅猛发展。其体积小、质量轻、容量大等特点，逐渐得到　

人们认可。此次设计的电梯控制系统是利用ＰＬＣ和逻辑控制　

电路来控制电梯运行。具有结构更简单，运行更安全，工作效　

率更高等优点。　

电梯的产生给人们带来了各种便利，这是毋庸置疑的。但　

是．随着电梯的广泛应用，电梯安全问题也层出不穷。人们对　

电梯性能好坏也成了人们日益关注的话题之一。早期继电器　电梯控制系统虽然简单、易于理解掌握．但是它们多是由多个　

继电器、接触器构成，若使用时间过长常会出现接触不良、难　

以维护、占地空间大等问题。因此，设计运行安全稳定且高效　

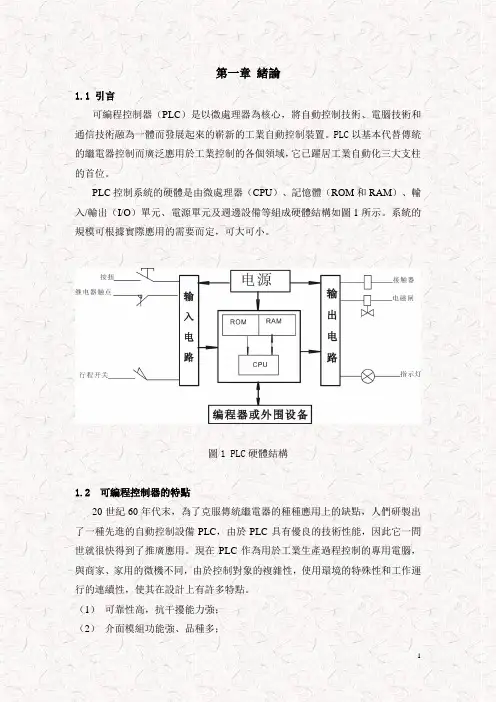

1 第一章 緒論

1.1 引言

可編程控制器（PLC）是以微處理器為核心，將自動控制技術、電腦技術和通信技術融為一體而發展起來的嶄新的工業自動控制裝置。PLC以基本代替傳統的繼電器控制而廣泛應用於工業控制的各個領域，它已躍居工業自動化三大支柱的首位。

PLC控制系統的硬體是由微處理器（CPU）、記憶體（ROM和RAM）、輸入/輸出（I/O）單元、電源單元及週邊設備等組成硬體結構如圖1所示。系統的規模可根據實際應用的需要而定，可大可小。

圖1 PLC硬體結構

1.2 可編程控制器的特點

20世紀60年代末，為了克服傳統繼電器的種種應用上的缺點，人們研製出了一種先進的自動控制設備PLC，由於PLC具有優良的技術性能，因此它一問世就很快得到了推廣應用。現在PLC作為用於工業生產過程控制的專用電腦，與商家、家用的微機不同，由於控制對象的複雜性，使用環境的特殊性和工作運行的連續性，使其在設計上有許多特點。

（1） 可靠性高，抗干擾能力強；

（2） 介面模組功能強、品種多； 2 （3） 硬體配套齊全，用戶使用方便，適應性強；

（4） 編程方法簡單、直觀；

（5） 系統的設計/安裝、調試工作量少；

（6） 維修工作量小、維護方便；

（7） 體積小、耗能低、重量輕。

1.3 PLC的應用領域

目前，PLC在國內外已廣泛應用於鋼鐵、石油、化工、電力、建材、機械製造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行業，使用情況主要分為如下幾類：

（1） 開關量邏輯控制

（2） 運動控制

（3） 閉環過程控制

（4） 數據處理

（5） 通信聯網

1.4 PLC的設計步驟

開發應用PLC的設計任務分為硬體和軟體設計兩部分。

1.4.1 硬體設計

硬體設計主要包括：

（1） 確定安排PLC的輸入、輸出點；

（2） 設計週邊電路，包括主電路；

（3） 選購PLC並進行現場安裝接線等內容。

1.4.2軟體設計

大多數用梯形圖和指令程式，主要包括：

1 摘要

本毕业设计是五层电梯模型PLC控制系统的设计，电梯不仅是生产环节中的一种重要设备，而且是人们频繁乘用的一种交通运输设备。随着科技的飞速发展，更是给电梯带来了日新月异的变化。

本设计采用的是德国西门子S7—200系列的可编程控制器CPU226作为控制核心，与扩充模板EM223和EM222来实现五层楼电梯的控制。主要介绍了电梯的硬件结构、PLC的基本原理、系统的硬件选择、PLC的软件的介绍和软件的编程。设计电梯的主要实现的功能有：层楼信号的产生与消除、停层信号的登记与消除、外呼叫信号的登记与消除。最后通过PLC的软件进行仿真，初步完成基本功能的实现。

关键字：五层电梯 PLC 控制

Abstract

This graduation design is five elevator model PLC control system design,

elevator is not only one of the production process, and is an important

equipment by the people with frequent a transportation equipment. With the

rapid development of science and technology, but also give elevator brought

changing.

This design uses Germany Siemens S7-200 series programmable controller

CPU226 as control core, and expanded the EM223 and EM222 to realize the

template five floors elevator control. Mainly introduces the hardware structure,
