主被动防护网施工设计方案

赣龙铁路GL-5标隧三项目部被动防护网 实施性施工方案

- 1 -

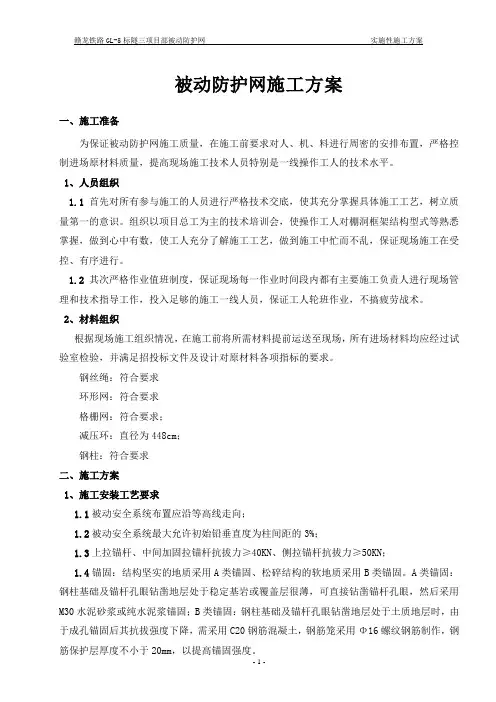

被动防护网施工方案

一、施工准备

为保证被动防护网施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。

1、人员组织

1.1 首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。组织以项目总工为主的技术培训会，使操作工人对棚洞框架结构型式等熟悉掌握，做到心中有数，使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。

1.2 其次严格作业值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。

2、材料组织

根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件及设计对原材料各项指标的要求。

钢丝绳：符合要求

环形网：符合要求

格栅网：符合要求；

减压环：直径为448cm；

钢柱：符合要求

二、施工方案

1、施工安装工艺要求

1.1被动安全系统布置应沿等高线走向；

1.2被动安全系统最大允许初始铅垂直度为柱间距的3%；

1.3上拉锚杆、中间加固拉锚杆抗拔力≥40KN、侧拉锚杆抗拔力≥50KN；

1.4锚固：结构坚实的地质采用A类锚固、松碎结构的软地质采用B类锚固。A类锚固：钢柱基础及锚杆孔眼钻凿地层处于稳定基岩或覆盖层很薄，可直接钻凿锚杆孔眼，然后采用M30水泥砂浆或纯水泥浆锚固；B类锚固：钢柱基础及锚杆孔眼钻凿地层处于土质地层时，由于成孔锚固后其抗拔强度下降，需采用C20钢筋混凝土，钢筋笼采用Φ16螺纹钢筋制作，钢筋保护层厚度不小于20mm，以提高锚固强度。 赣龙铁路GL-5标隧三项目部被动防护网 实施性施工方案

- 1 -

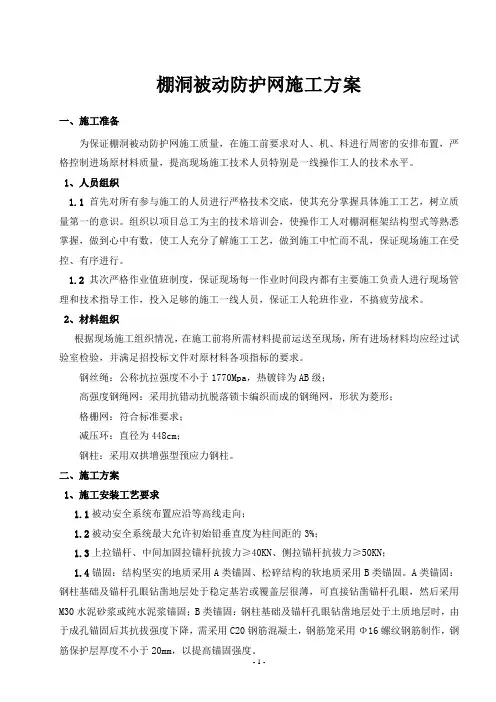

棚洞被动防护网施工方案

一、施工准备

为保证棚洞被动防护网施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。

1、人员组织

1.1 首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。组织以项目总工为主的技术培训会，使操作工人对棚洞框架结构型式等熟悉掌握，做到心中有数，使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。

1.2 其次严格作业值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。

2、材料组织

根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。

钢丝绳：公称抗拉强度不小于1770Mpa，热镀锌为AB级；

高强度钢绳网：采用抗错动抗脱落锁卡编织而成的钢绳网，形状为菱形；

格栅网：符合标准要求；

减压环：直径为448cm；

钢柱：采用双拱增强型预应力钢柱。

二、施工方案

1、施工安装工艺要求

1.1被动安全系统布置应沿等高线走向；

1.2被动安全系统最大允许初始铅垂直度为柱间距的3%；

1.3上拉锚杆、中间加固拉锚杆抗拔力≥40KN、侧拉锚杆抗拔力≥50KN；

1.4锚固：结构坚实的地质采用A类锚固、松碎结构的软地质采用B类锚固。A类锚固：钢柱基础及锚杆孔眼钻凿地层处于稳定基岩或覆盖层很薄，可直接钻凿锚杆孔眼，然后采用M30水泥砂浆或纯水泥浆锚固；B类锚固：钢柱基础及锚杆孔眼钻凿地层处于土质地层时，由于成孔锚固后其抗拔强度下降，需采用C20钢筋混凝土，钢筋笼采用Φ16螺纹钢筋制作，钢筋保护层厚度不小于20mm，以提高锚固强度。

- 2 - 1.5 当采用A类锚固时钢柱混凝土基础地脚螺栓锚杆孔径不小于Φ42，基础顶面用薄层C20细石混凝土或M20水泥砂浆抹平。

主被动防护网施工方案

一、项目概述

被动防护网是一种用于阻挡或减轻因高空坠落或物体飞溅而造成的伤害的设施。本施工方案旨在对高楼建筑施工中的高空施工区域进行主、被动防护网的施工，以确保工人的安全。

二、施工准备

1.工人安全培训：施工前，所有参与施工的工人必须接受相关的安全培训，包括被动防护网的正确使用方法和安全注意事项。

2.施工方案编制：按照建筑施工的具体情况，编制详细的主、被动防护网施工方案，包括施工的时间安排、施工的方法和具体的材料使用等。

3.材料准备：根据施工方案，准备需要的主、被动防护网材料，包括网架、支撑杆、防护网等。

4.工具准备：准备施工所需的工具，包括螺丝刀、扳手、电钻等。

三、施工步骤

1.搭建网架：根据建筑施工的实际情况，确定主、被动防护网的搭建位置和尺寸，并使用支撑杆将网架固定在建筑上。

2.安装防护网：将事先准备好的防护网按照网架的尺寸进行切割和拼接，然后用螺丝将防护网固定在网架上。

3.安装安全网：在防护网的外侧安装安全网，用于阻挡落下的工具或材料，确保施工区域的安全。 4.加固网架和防护网：检查网架和防护网的固定情况，如有松动或缺陷，及时进行修复和加固。

5.安装警示标识：在施工区域的周围安装警示标识，提醒周围人员注意施工区域的安全。

6.进行安全检查：施工完成后，进行一次全面的安全检查，确保主、被动防护网的安装符合规范，并排除潜在的安全隐患。

四、安全措施

1.工人安全带：所有参与高处作业的工人必须使用安全带，并正确佩戴和使用安全带。

2.安全操作：工人在进行施工作业时，必须要注意安全操作规范，避免发生意外事故。

3.检查维护：定期对主、被动防护网进行检查和维护，及时修复松动或损坏的部分。

4.安全培训：定期对参与高处施工的工人进行安全培训，提高其安全意识和操作能力。

5.施工现场管理：设置专人负责施工现场的安全管理，确保施工按照规范进行。

五、施工期间注意事项

主被动防护网施工设计方案

主被动防护网是一种常见的安全防护设备，被广泛应用于建筑工地、工厂车间、公路、铁路等需要保护人员和设备安全的场所。主被动防护网施工设计方案的目的是确保在施工过程中人员不会受到伤害，并为施工人员提供一个安全的工作环境。本文将介绍主被动防护网施工设计方案的主要内容。

一、工程概况

1.项目名称：主被动防护网施工设计方案。

2.建设单位：XX建筑公司。

3.工程地点：XX地区。

4.工程规模：主被动防护网施工设计方案适用于建筑工地、工厂车间、公路、铁路等场所。

5.工程要求：确保在施工过程中人员不会受到伤害，并为施工人员提供一个安全的工作环境。

二、设计内容

1.主动防护网设计：主动防护网主要采用悬挂、绳索等方式在建筑物周围搭建网状结构，用于防止施工人员从高处坠落。主动防护网的设计应符合以下要求：

1.1.网眼大小：根据施工区域不同，网眼大小应适合人员通过，并且不能让物品从网眼中滑落。 1.2.网缆选材：采用高强度耐候钢丝，具有足够的抗拉强度和抗腐蚀能力。

1.3.悬挂点设置：主动防护网的悬挂点应根据建筑结构和施工需要进行合理设置，确保网体牢固可靠。

1.4.安全标识：在主动防护网的安全区域内应设置明显的安全标志，提醒人员注意安全。

2.被动防护网设计：被动防护网主要采用固定的钢筋网板或钢板等材料搭建在建筑物周围，用于防止物品从高处坠落。被动防护网的设计应符合以下要求：

2.1.网体选材：采用足够强度和刚度的钢筋或钢板，具有良好的抗腐蚀性能。

2.2.网孔大小：根据施工需求和防护要求，网孔大小应适应物品通过，并不能让人员危险性伸过头部。

2.3.固定方式：被动防护网应采用适当的固定方式，确保网体牢固可靠，不易被人为破坏。

2.4.安全标识：在被动防护网的安全区域内应设置明显的安全标志，提醒人员注意安全。

三、施工管理

1.施工前准备：施工前需要对主被动防护网的材料进行检查，确保质量合格。并编制详细的施工方案，明确施工工序和安全措施。
