产品设计fmea报告

FMEA报告模板

1. 引言

故障模式与影响分析（Failure Mode and Effects Analysis，简称FMEA）是一种系统性的方法，用于识别和评估潜在的故障模式，并预测它们可能引起的影响。本报告旨在提供一个FMEA报告模板，以便团队能够按照一致的结构和标准进行FMEA分析，并记录所得出的结果。

2. FMEA分析流程

2.1 确定FMEA的范围

在开始FMEA分析之前，需要明确定义FMEA的范围。确定范围时，需要明确产品或过程的边界，以便团队可以集中精力进行分析。

2.2 识别故障模式

在这一步骤中，团队需要列出所有可能的故障模式。这些故障模式可以通过多种途径获得，包括过去的经验、相关文献和专家意见等。

2.3 评估故障影响

对于每个故障模式，团队需要评估其可能引起的影响。这些影响可以包括安全风险、质量降低、生产停止、客户满意度下降等。

2.4 确定故障原因

在这一步骤中，团队需要分析每个故障模式的根本原因。通过识别原因，团队可以采取相应的预防措施来减少故障的发生。

2.5 评估现有控制措施

团队需要评估现有的控制措施，以确定它们对于减轻故障影响和预防故障的效果。如果控制措施被认为不足或不可靠，团队需要考虑采取额外的措施。

2.6 制定改进措施

根据之前的分析结果，团队需要制定改进措施，以降低故障模式的发生概率或减少其影响。这些措施可以包括工艺改进、设计修改、培训和培训等。

2.7 实施改进措施

在这一步骤中，团队需要实施之前制定的改进措施，并监控其效果。必要时，可以进行调整和再次评估。 3. FMEA报告模板

以下是一个FMEA报告的模板，可以根据实际情况进行调整：

3.1 项目信息

• 项目名称：

• 项目编号：

• 项目负责人：

• 报告日期：

3.2 FMEA范围

• 产品/过程边界：

• 分析目的和要求：

3.3 FMEA分析团队

• 团队成员及职责：

3.4 故障模式识别

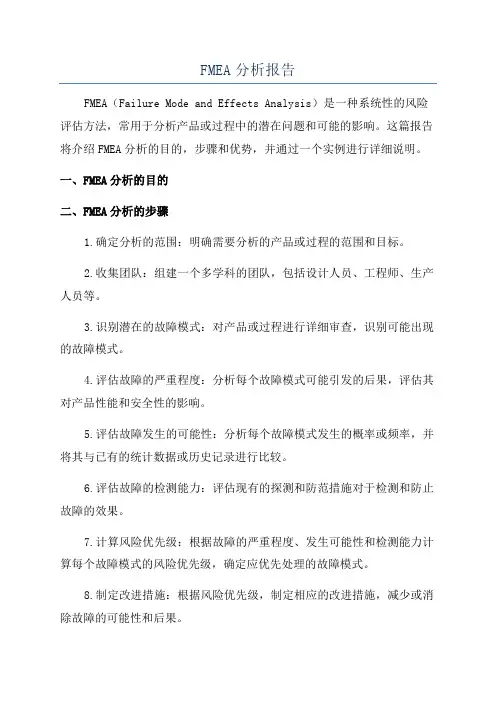

FMEA分析报告

FMEA（Failure Mode and Effects Analysis）是一种系统性的风险评估方法，常用于分析产品或过程中的潜在问题和可能的影响。这篇报告将介绍FMEA分析的目的，步骤和优势，并通过一个实例进行详细说明。

一、FMEA分析的目的

二、FMEA分析的步骤

1.确定分析的范围：明确需要分析的产品或过程的范围和目标。

2.收集团队：组建一个多学科的团队，包括设计人员、工程师、生产人员等。

3.识别潜在的故障模式：对产品或过程进行详细审查，识别可能出现的故障模式。

4.评估故障的严重程度：分析每个故障模式可能引发的后果，评估其对产品性能和安全性的影响。

5.评估故障发生的可能性：分析每个故障模式发生的概率或频率，并将其与已有的统计数据或历史记录进行比较。

6.评估故障的检测能力：评估现有的探测和防范措施对于检测和防止故障的效果。

7.计算风险优先级：根据故障的严重程度、发生可能性和检测能力计算每个故障模式的风险优先级，确定应优先处理的故障模式。

8.制定改进措施：根据风险优先级，制定相应的改进措施，减少或消除故障的可能性和后果。 9.实施改进措施：将改进措施应用到产品设计或过程中，确保其有效性和可持续性。

10.监控和追踪效果：通过定期监测和追踪，评估改进措施的效果和持续性，并根据需要进行调整和改进。

三、FMEA分析的优势

1.预测潜在问题：通过系统性的分析，FMEA能够预测产品或过程中可能出现的问题，并提前采取措施避免或降低潜在的风险。

2.提高产品质量：通过识别并改进潜在问题，FMEA能够改善产品的质量和可靠性，提高顾客满意度。

3.降低故障率和维修成本：通过消除或减少故障的可能性，FMEA能够降低产品或过程的故障率和维修成本。

4.加强团队协作：FMEA需要一个多学科的团队进行分析和讨论，促进了团队成员之间的协作和沟通。

5.持续改进：FMEA是一个持续改进的过程，通过监测和追踪改进措施的效果，不断优化和改进产品或过程。

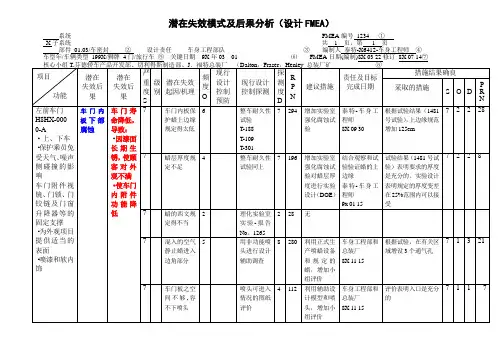

潜在失效模式及后果分析（设计FMEA）

系统 FMEA编号 1234 ①

X子系统 共 1 页，第 1 页

部件 01.03/车密封 ② 设计责任 车身工程部队 ③ 编制人 泰特-X6412-车身工程师 ④

车型年/车辆类型 199X/狮牌 4门/旅行车 ⑤ 关键日期 9X年03 01 ⑹ FMEA日期(编制)8X 03 22修订 8X 07 14⑦

核心小组T.芬德轿车产品开发部、切利得斯制造部、J．福特总装厂 （Dalton，Fraser，Henley 总装厂矿 ⑧

潜在

失效后果 潜在

失效后果 严重度S 级别

潜在失效起因/机理

频度O 现行设计控制预防 现行设计控制探测 探测度D R

P

N

建议措施

责任及目标完成日期

措施结果确良

采取的措施

S O D P R N

左前车门

H8HX-000

0-A

·上、下车

·保护乘员免受天气、噪声侧碰撞的影响

车门附件视镜、门锁、门铰链及门窗升降器等的固定支撑

·为外观项目提供适当的表面

·喷漆和软内饰

车门内板下部腐蚀 车门寿命降低，导致：

·因漆面长期生锈，使顾客对外观不满

·使车门内附件功能降低 7 车门内板保护蜡上边缘规定得太低 6 整车耐久性试验

T-188

T-109

T-301 7 294 增加实验室强化腐蚀试验 泰特-车身工程师

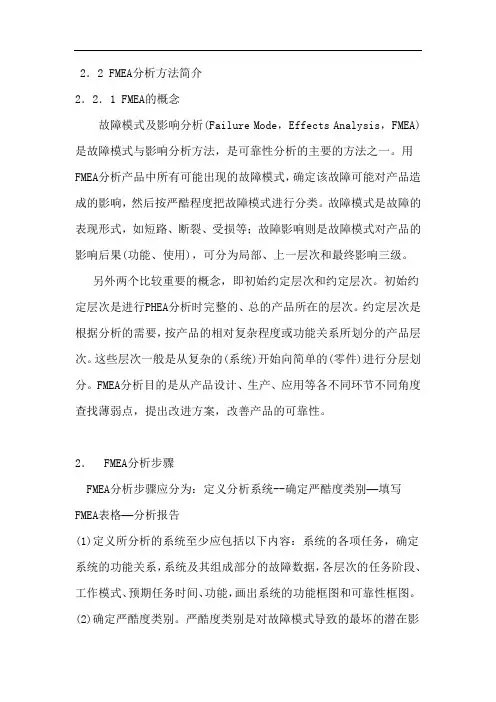

2．2 FMEA分析方法简介

2．2．1 FMEA的概念

故障模式及影响分析(Failure Mode，Effects Analysis，FMEA)是故障模式与影响分析方法，是可靠性分析的主要的方法之一。用FMEA分析产品中所有可能出现的故障模式，确定该故障可能对产品造成的影响，然后按严酷程度把故障模式进行分类。故障模式是故障的表现形式，如短路、断裂、受损等；故障影响则是故障模式对产品的影响后果(功能、使用)，可分为局部、上一层次和最终影响三级。

另外两个比较重要的概念，即初始约定层次和约定层次。初始约定层次是进行PHEA分析时完整的、总的产品所在的层次。约定层次是根据分析的需要，按产品的相对复杂程度或功能关系所划分的产品层次。这些层次一般是从复杂的(系统)开始向简单的(零件)进行分层划分。FMEA分析目的是从产品设计、生产、应用等各不同环节不同角度查找薄弱点，提出改进方案，改善产品的可靠性。

2． FMEA分析步骤

FMEA分析步骤应分为：定义分析系统--确定严酷度类别—填写

FMEA表格—分析报告

(1)定义所分析的系统至少应包括以下内容：系统的各项任务，确定系统的功能关系，系统及其组成部分的故障数据，各层次的任务阶段、工作模式、预期任务时间、功能，画出系统的功能框图和可靠性框图。

(2)确定严酷度类别。严酷度类别是对故障模式导致的最坏的潜在影

响的一种定性量度，严酷度类别应按照故障的影响程度划分。

(3)填写FMEA表格。详细填写FMBA的基本内容，也可根据需求对其进行增减。

(4)编写FMEA报告。 分析报告主要包括以下几点内容：产品定义、分析的产品层次、分析所用数据源及方法、分析表格、FMEA总结(包括根据分析得出的结论和建议、为排除或降低故障风险已经采取或建议采取的措施的说明以及可靠性关键产品清单127】。

2．3某型飞机气源系统的FMEA分析

下面我们将以某型的气源系统为例，对其进行相应的FMEA分析。通过分析，可以对该型号飞机的气源系统的部件的故障模式、故障影响、故障率等信息有一个全面的认识。
