电力输配电基础施工方案

低压配电施工方案

一、工程概况

本项目为低压配电工程，为各个建筑房屋提供动力配电、照明配电、电线电缆及防雷接地等工程的所有安装及调试。近期施工房屋名称如下：1、凯旋路停车场餐浴综合楼;2、凯旋路停车场混合变电所;3、凯旋路停车场综合楼;4、凯旋路停车产锅炉房。特别综合楼交叉作业量大，工序繁多。

二、计划工期

计划开工日期为2012年7月15日，完工日期为2012年10月25日。

三、施工组织

低压配电工程根据工程量及工期要求，停车场拟安排一个专业电力施工队上场施工，完成本工程全部电力工程施工。

上场后合理编制施工进度计划，精心施工，确保按总工期完成本工程。低压配电系统安装工程与土建工程紧密配合，按工程内容和投入的资源，整个工程施工过程可划分为前期施工阶段、全面施工阶段和调试验收阶段。

1、前期施工阶段

部分预留、预埋完全服从土建、房建专业进度安排，与土建、房建专业配合紧密，并相互穿插。主要包括电气工程线管预埋、接地施工。同时，该阶段还要做好工、料、机准备和技术准备，为进入全面施工做好准备。该段的后期土建、房建专业能提供部分工作面，能进行局部施工。线管、桥架等部分进入安装阶段。

2、 全面施工阶段

本专业工作面能陆续交出，主要设备均已进场，进入全面安装阶段。电柜、电缆等均要安装完成后验收交出，管、线等要全部完成后验收交出。

3、 调试验收阶段

本专业系统基本安装完毕，具备送电试运行条件，本系统先进行单机试运转，然后配合其它系统进行联合试运转和各系统的联合调试，最后进行本系统的验收和整体竣工验收。

每个阶段的重点和安排根据实际情况进行调整，资源的投入遵守材料、设备进场计划、机具进场计划。 4、工程特点、重难点分析及对策

工程特点

（1）专业性强，综合施工能力要求高

本专业工序衔接紧，与其他专业互相干扰大是其重要特征。一方面是本专业涉及到的管线与给排水及消防系统、通风空调及采暖系统等交叉作业；另一方面涉及到与段内土建、轨道等各专业之间的协调配合，

东湖国家自主创新示范区有轨电车

T1试验线工程

低压配电施工方案

编制：

审核：

批准：

武汉有轨电车T1T2试验线流芳车辆基地项目部

二O一六年八月

1 目录

二、施工组织 ................................................................................................................................... 2

三、施工流程图 ............................................................................................................................... 2

四、施工方法和技术措施 ............................................................................................................... 3

1．电缆桥架安装 ..................................................................................................................... 3

2．电缆导管、电线导管安装 ................................................................................................. 5

3．配电箱安装 ......................................................................................................................... 5

110kV青城输变电工程 基础施工作业指导书

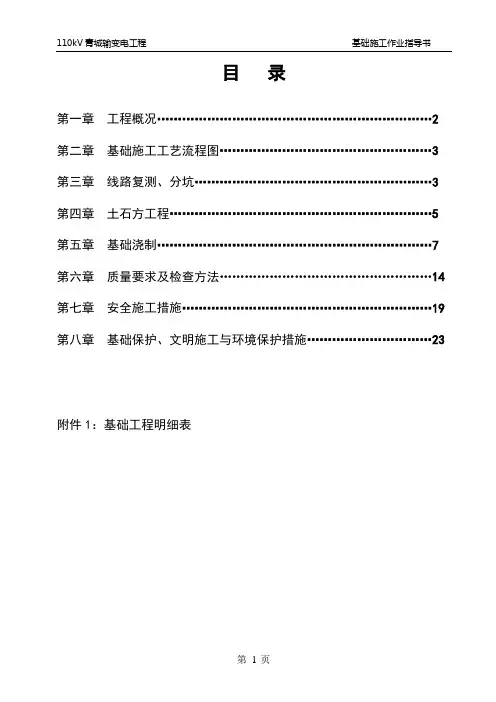

第 1 页 目 录

第一章 工程概况…………………………………………………………2

第二章 基础施工工艺流程图……………………………………………3

第三章 线路复测、分坑…………………………………………………3

第四章 土石方工程………………………………………………………5

第五章 基础浇制…………………………………………………………7

第六章 质量要求及检查方法……………………………………………14

第七章 安全施工措施……………………………………………………19

第八章 基础保护、文明施工与环境保护措施…………………………23

附件1：基础工程明细表

110kV青城输变电工程 基础施工作业指导书

第 2 页 第一章 工 程 概 况

1、工程简况

本工程为110kV青城站电源线路，芦湖—高青县城北T接线T接青城变，新建110kV线路路径长度12.28km，其中同塔双回线路2×12.2km双回电缆线路2×0.08km。

2、交通运输条件

本线路所经地区为高青县境内, 线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。

3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下1.0—2.0m。

4、基础型式及工程量

基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土，C10打垫层。

5、杆塔基础编号规定

线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下图所示

第二章 基础施工工艺流程图

A D C B

塔位中心A B

D C

塔位中心

直线塔基础 耐张塔基础 110kV青城输变电工程 基础施工作业指导书

一、编制依据及原则。

1.1编制依据。

1）建设项目规划红线范围和用地批准文件；

2）建设项目勘察设计任务书、图纸和说明书；

3）建设项目设计图纸和说明书；

4）工程地形、工程地质和水文地质资料：

5）本工程采用的工程建设强制性条文；

6）国家及地方有关基本建设方面的法律、法规和管理条例；

7）本公司质量、职业健康安全、环境管理体系文件。

8）《建筑桩基技术规范》JGJ94-2008

9)《地基基础工程施工规范》GB2002-05

10)《混凝土工程施工及验收规范》GB50204-92

11)《钢筋焊接及验收规范》JGJ18-84

12)《混凝土质量控制标准》GB50164-92

13)《施工现场临时用电安全技术规范》GB146-88

14)《钢结构工程施工及验收规范》GB50205-2001；

15)《屋面工程施工及验收规范》GB50207-2002;

16)《建筑工程施工质量验收统一标准》GB500300-2001;

17)《建筑施工高处作业安全技术规范》JGJ80-91；

18)《建筑工程施工现场供电用电安全规范》JGJ80-91；

19)《建筑施工安全检查标准》JGJ59-99；

1.2编制原则。

1）贯彻执行国家及有关部委、当地政府制定的方针、政策和有关工程施工规范、规定；

2）落实合同条款的各项要求，合理安排施工进度，确保合同规定的工期、质量、安全、环境保护、经济效益等各项目标的实现；

3）根据施工任务特点，充分发挥施工队伍特长，合理部署施工力量；

4）符合环境保护和水土资源及文物保护要求，统筹规划，节约用地，减少污染； 5）加强安全文明施工管理，要求安全措施可靠，管理制度完善，确保施工生产安全，施工场地布置标准化、规范化，创建安全文明优良工地；

6）精心策划，优化施工方案，加快施工进度，确保高速、低价、优质地完成施工任务。

2工程概况：

1）广州风神汽车有限公司郑州分公司20万台套汽车零部件项目焊装厂房扩建工程由广州风神汽车有限公司郑州分公司投资兴建，由东风设计研究院有限公司设计，该工程位于郑州市第八大街369号。
