弹簧弹力选择

  • 格式：docx
  • 大小：36.97 KB
  • 文档页数：2

弹簧弹力选择

作为一种常用的机械零件，弹簧广泛应用于各个领域。而在弹簧的设计和制造过程中，弹簧弹力是一个至关重要的参数，它直接影响到弹簧适用范围和性能表现。那么，如何选择合适的弹力呢？

首先，我们需要了解什么是弹力。弹力又称弹性力，指的是弹簧在进行变形后所产生的恢复力。通俗地说，就是弹簧在被拉伸或压缩后能够恢复到原来的形状，并且产生的力量就是弹力。

其次，弹力的选择与应用场景有着紧密的联系。比如在汽车制造中，需要使用弹簧来支撑车身和减缓车辆震动，这时候需要选择适当的弹力来保证车辆的安全和稳定。而在医疗器械、电子产品以及玩具等领域，对弹力的要求就更加复杂和精细，需要根据具体的产品要求来进行设计和选择。

另外，弹力的选择还与弹簧的材料、形状以及加工工艺等因素有关。常用的弹簧材料有钢丝、不锈钢、铜合金等，而不同的材料会对弹力产生不同的影响。形状方面，弹簧的直径、线径、圈数、活回路数量等也会影响弹力的大小和稳定性。此外，弹力还会受到加工工艺的影响，如弹簧的拉伸、冲孔、植细等方式会改变弹簧的刚度和弹性系数，从而对弹力产生影响。

最后，弹力的选择需要考虑到弹簧长期在使用过程中的稳定性。如果弹力选择不当，容易导致弹簧在使用过程中产生变形或者松弛，从而影响产品性能和寿命。 综上所述，选择合适的弹力是弹簧制造中的重要环节。在实际操作中，需要根据产品的要求和应用场景，兼顾弹簧的材料、形状和加工工艺等因素，以及保证弹簧在长期使用过程中的稳定性，从而得出最佳的弹力选择方案。

合集下载

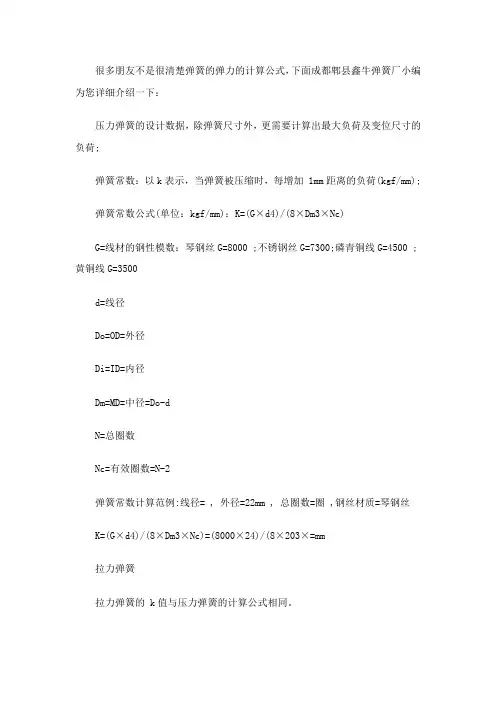

弹簧弹力计算公式

弹簧弹力计算公式

很多朋友不是很清楚弹簧的弹力的计算公式，下面成都郫县鑫牛弹簧厂小编为您详细介绍一下：

压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷;

弹簧常数：以k表示，当弹簧被压缩时，每增加 1mm距离的负荷(kgf/mm);

弹簧常数公式(单位：kgf/mm)：K=(G×d4)/(8×Dm3×Nc)

G=线材的钢性模数：琴钢丝G=8000 ;不锈钢丝G=7300;磷青铜线G=4500 ;黄铜线G=3500

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

Nc=有效圈数=N-2

弹簧常数计算范例:线径= , 外径=22mm , 总圈数=圈 ,钢丝材质=琴钢丝

K=(G×d4)/(8×Dm3×Nc)=(8000×24)/(8×203×=mm

拉力弹簧

拉力弹簧的 k值与压力弹簧的计算公式相同。 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

初张力=P-(k×F1)=最大负荷-(弹簧常数×拉伸长度)

更多四川成都弹簧、拉簧、扭簧、卡簧等信息，请参见成都郫县鑫牛弹簧官网

弹簧的分析

弹簧的分析

第14讲 弹簧分析

题一：如图所示，质量相同的A、B两球用细线悬挂于天花板上且静止不动。两球间是一个轻质弹簧，如果突然剪断悬线，则在剪断悬线瞬间A球加速度为____________；B球加速度为___________。

题二：如图甲所示，一质量为m的物体系于长度分别为L1、L2的两根细线上，L1的一端悬挂在天花板上，与竖直方向夹角为θ，L2水平拉直，物体处于平衡状态。

(1)现将L2线剪断，求剪断瞬间物体的加速度；

(2)若将图甲中的细线L1改为质量不计的轻弹簧而其余情况不变，如图乙所示，求剪断L2线瞬间物体的加速度。

题三：图中a、b、c为三个物块，M、N为两个轻质弹簧，R为跨过光滑定滑轮的轻绳，它们连接如图并处于平衡状态，( )

A.有可能N处于拉伸状态而M处于压缩状态

B.有可能N处于压缩状态而M处于拉伸状态

C.有可能N处于不伸不缩状态而M处于拉伸状态

D.有可能N处于拉伸状态而M处于不伸不缩状态

题四：一根轻质弹簧一端固定，用大小为F1的力压弹簧的另一端，平衡时长度为l1；改用大小为F2的力拉弹簧，平衡时长度为l2。弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为（ ）

A．1212llFF B．1212llFF C．1212llFF D．1212llFF

题五：探究弹力和弹簧伸长的关系时，在弹性限度内，悬挂15 N重物时，弹簧长度为0.16 m；悬挂20 N重物时，弹簧长度为0.18 m，则弹簧的原长L原和劲度系统k分别为( )

A．L原＝0.02 m k＝500 N/m B．L原＝0.10 m k＝500 N/m

C．L原＝0.02 m k＝250 N/m D．L原＝0.10 m k＝250 N/m

题六：三个重量均为10N的相同木块a、b、c和两个劲度均为500N/m的相同轻弹簧p、q用细线连接如图，其中a放在光滑水平桌面上。开始时p弹簧处于原长，木块都处于M N a R

弹簧弹力计算公式详解

弹簧弹力计算公式详解

弹簧弹力计算公式详解

压力弹簧、拉力弹簧、扭力弹簧是三种最为常见的弹簧，压力弹簧、拉力弹簧、扭力弹簧的弹力怎么计算，东莞市大朗广原弹簧制品厂为您详解，压力弹簧、拉力弹簧、扭力弹簧的弹力计算公式。

一、压力弹簧

· 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷;

· 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm);

· 弹簧常数公式(单位：kgf/mm)：

G=线材的钢性模数：琴钢丝G=8000 ;不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

Nc=有效圈数=N-2

弹簧常数计算范例:

线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

二、拉力弹簧

拉力弹簧的 k值与压力弹簧的计算公式相同

· 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

· 初张力=P-(k×F1)=最大负荷-(弹簧常数×拉伸长度)

三、扭力弹簧

· 弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).

· 弹簧常数公式(单位：kgf/mm):

E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200

d=线径

Do=OD=外径

Di=ID=内径

Dm=MD=中径=Do-d

N=总圈数

R=负荷作用的力臂

各类弹簧弹力计算公式

各类弹簧弹力计算公式

壓縮彈簧計算NO.輸入資料數值自由高度15線徑1內徑5.5有效圈數4作動高度10.5材質G值7000輸出資料數值K值0.79654作用力 Fd3.58443

橫彈性係數 G值(kg/mm2) 彈簧鋼SUP8X103鋼琴線SWP8X103油回火線SWOC8X103硬鋼線SWC8X103 不鏽鋼線SUS631 7.5X103 不鏽鋼線SUS316 7X103 不鏽鋼線SUS304 7X103材 質 不鏽鋼線SUS3027X103破銅線 4.5X103磷青銅線4.3X103黃銅線4X103白銅線4X103單位 壓縮彈簧計算NO.輸入資料數值mm自由高度15mm線徑1mm內徑5.5有效圈數4mm作動高度7.5(Kg/mm2)材質G值7000輸出資料數值Kgf/mmK值0.79654(Kgf)35.15128N(弹力)3.585431kg作用力 Fd5.97406

縱彈性係數 橫彈性係數 E值(kg/mm2) G值(kg/mm2) 21X103彈簧鋼SUP8X10321X103鋼琴線SWP8X10321X103油回火線SWOC8X10321X103硬鋼線SWC8X10321X103 不鏽鋼線SUS631 7.5X103

19X103 不鏽鋼線SUS316 7X103

19X103 不鏽鋼線SUS304 7X103材 質 19X103 不鏽鋼線SUS3027X10313X103破銅線 4.5X10310X103磷青銅線4.3X10310X103黃銅線4X10311X103白銅線4X103單位mmmmmmmm(Kg/mm2)Kgf/mm(Kgf)58.58547N(弹力)5.975718kg 縱彈性係數 E值(kg/mm2)21X10321X10321X10321X10321X103

19X103

19X10319X10313X10310X10310X10311X103
