投稿邮箱cadcam@IMCHINA@-32-产品 iProduct

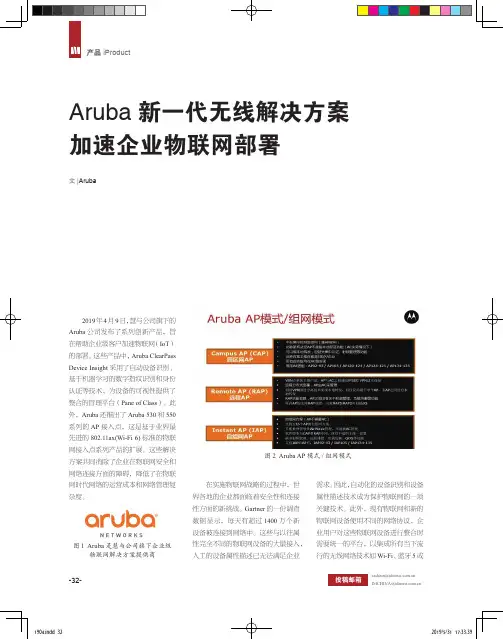

文|ArubaAruba新一代无线解决方案

加速企业物联网部署

2019年4月9日，慧与公司旗下的Aruba公司发布了系列创新产品，旨在帮助企业级客户加速物联网（IoT）的部署。这些产品中，Aruba ClearPass Device Insight 采用了自动设备识别、基于机器学习的数字指纹识别和身份认证等技术，为设备的可视性提供了整合的管理平台（Pane of Class）。此外，Aruba还推出了Aruba 530和550系列的AP接入点，这是基于业界最先进的802.11ax(Wi-Fi 6)标准的物联网接入点系列产品的扩展。这些解决方案共同消除了企业在物联网安全和网络连接方面的障碍，降低了在物联网时代网络的运营成本和网络管理复杂度。

图1 Aruba是慧与公司旗下企业级物联网解决方案提供商在实施物联网战略的过程中，世界各地的企业都面临着安全性和连接性方面的新挑战。Gartner的一份调查数据显示，每天有超过1400万个新设备被连接到网络中。这些与以往属性完全不同的物联网设备的大量接入，人工的设备属性描述已无法满足企业需求。因此，自动化的设备识别和设备属性描述技术成为保护物联网的一项关键技术。此外，现有物联网和新的物联网设备使用不同的网络协议，企业用户对这些物联网设备进行整合时需要统一的平台，以集成所有当下流行的无线网络技术如Wi-Fi、蓝牙5或图2 Aruba AP模式/组网模式

1904.indd 322019/5/31 17:33:39

2019年第4期-33-产品 iProducts

Zigbee协议。一、AI驱动的设备发现和设备属性描述技术，物联网的安全性始于可视性Aruba发布的新的ClearPass Device Insight软件采用了机器学习和众包技术，可自动发现和通过数字指纹识别任何有线或Wi-Fi网络上不同厂家的物联网设备。基于Aruba数据智库的创新技术，技术人员可利用定制的深度包检测（DPI）来创建那些可进行精确的数字指纹识别的行为配置文件。此外，ClearPass Device Insight的云交付平台通过共享社区的机器学习来识别以前无法识别的设备。搭配使用Aruba ClearPass策略管理器(Policy Manager)和Aruba的动态网络隔离技术(Dynamic Segmentation)的安全性功能，IT团队可根据设备和用户的角色自动执行身份认证和安全策略实施，根据不同的设备属性制定该设备访问策略或规则。当某个设备出现异常行为时，ClearPass可将它自动隔离或从网络中删除。 根据Gartner的研究，以往的很多相互隔离的业务网络、运营网络和楼宇自动化网络等正在被融合到企业的网络基础架构中，从而增加了网络中的物联网设备规模，随之而来的还有被网络攻击的潜在风险。Aruba的闭环方法消除了盲点，并为IT团队提供了支持自动化和智能化的安全解决方案，对大量不同种类新接入的这些设备的管理，可通过可视化的方式来实现自动化管理，无需人工进行监视。此外，管理人员可在ClassPass统一管理平台上查看包括设备制造商、设备位置、端口和协议等信息,甚至于正运行在设备上的应用等详细信息，从而实现对整个企业物联网的可视性和可控性管理。“在不干扰敏感医疗设备的情况下，识别出网络中的有线和无线物联网设备类型，这是我们在网络安全和合规性方面的重要管理目标。”夏普医疗(Sharp Healthcare)的网络工程师Kevin Rothstein说，“我们正在使用Aruba的ClearPass Device Insight，以帮助我们规模化地发现和利用数字指纹识别所有接入设备。在与ClearPass策略管理器集成之后，我们将拥有一套强大的闭环网络安全策略实施解决方案，直达每台设备。”图3 基于机器学习、深度智能技术发现网络设备
