梁钢筋绑扎工艺流程

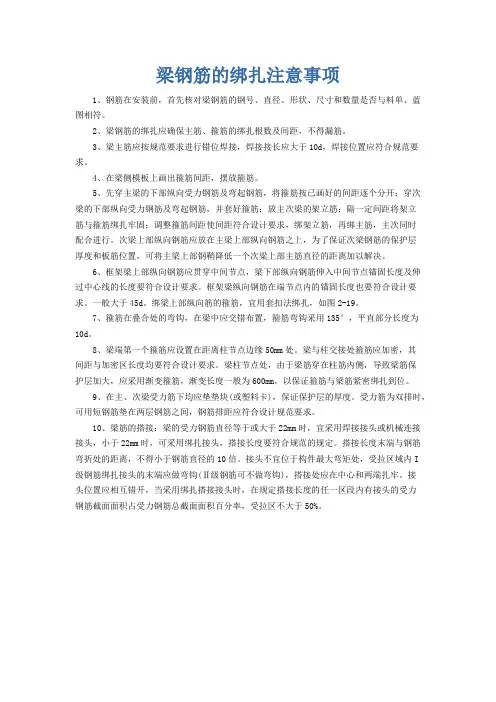

梁钢筋的绑扎注意事项

1、钢筋在安装前，首先核对梁钢筋的钢号、直径、形状、尺寸和数量是否与料单、蓝图相符。

2、梁钢筋的绑扎应确保主筋、箍筋的绑扎根数及间距，不得漏筋。

3、梁主筋应按规范要求进行错位焊接，焊接接长应大于10d，焊接位置应符合规范要求。

4、在梁侧模板上画出箍筋间距，摆放箍筋。

5、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行。次梁上部纵向钢筋应放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢鞘降低一个次粱上部主筋直径的距离加以解决。

6、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。一般大于45d。绑梁上部纵向筋的箍筋，宜用套扣法绑扎，如图2-19。

7、箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135°，平直部分长度为10d。

8、梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。梁柱节点处，由于梁筋穿在柱筋内侧，导致梁筋保护层加大，应采用渐变箍筋，渐变长度一般为600mm，以保证箍筋与梁筋紧密绑扎到位。

9、在主、次梁受力筋下均应垫垫块(或塑料卡)，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求。

10、梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头或机械连接接头，小于22mm时，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯钩(Ⅱ级钢筋可不做弯钩)，搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于50%。

技 术 交 底 记 录

表C2-1 编 号 01-C2-019

工程名称 元坝审判法庭工程 交底日期 2010年8月6日

施工单位 四川建炬建筑工程有限公司 分项工程名称 钢筋工程

交底提要 顶板、梁钢筋绑扎施工

交底内容： 共 8 页 第 1页

一、施工准备

1.材料、机具准备：

（1） 成型钢筋，22#火烧丝，塑料卡环，钢筋马凳,塑料垫块，直螺纹套管、保护套。

（2） 钢筋钩子，撬棍，粉笔，尺子等。

2.作业条件：

（1） 钢筋复试合格，钢筋出厂质量证明齐全；

（2） 根据现场平面布置图，平整好钢筋堆放场地，准备并放好垫木；

（3） 同一类成品钢筋两端各挂一块料牌布(料牌布尺寸统一规定为80×80mm),标识出钢筋的规格、型号、编号、长度、使用部位等，并派专人负责钢筋运输；

（4） 钢筋绑扎负责人根据施工图纸、配料单、料牌标识与实物在形状、规格、尺寸、数量上是否一致，如有问题及时通知技术人员进行处理，不得私自增减钢筋的数量、尺寸等；

（5） 钢筋绑扎前应检查有无锈蚀现象，除锈之后再运至绑扎部位；

（6） 测量工根据施工图纸和设计变更、洽商在顶板模板上弹出板筋位置线；在板筋、梁筋绑扎完毕后，由项目测量员在梁筋、板筋上用红油漆点出柱、墙边线，经技术室专人验线合格无误后，对墙、柱纵筋进行校正和固定；

（7） 顶板、梁底模板预检合格；

（8） 电焊、滚轧直螺纹施工人员全部持证上岗；

（9） 施工人员熟悉图纸和技术交底，与水电工种做好配合工作，确定施工方法。

二．操作工艺

支梁底模板→主次梁钢筋绑扎→主次梁侧模合模→支顶板模板→顶板钢筋绑扎

1．主次梁钢筋绑扎

模板上弹出箍筋分档线→按线放置箍筋→穿主梁底纵筋及弯起筋并与箍筋固定→穿次梁底纵筋并与箍筋固定→穿主梁上层纵向架立筋→按间距绑箍筋扎→穿次梁上层纵向钢筋→按间距绑扎箍筋→放塑料垫块

1.1.1.1.1.1 梁钢筋绑扎

1.1.1.1.1.1.1 梁钢筋绑扎工艺流程：

支梁底模→画梁钢筋间距→放梁箍筋→穿梁底层纵向筋并与箍筋固定→穿梁其它纵向筋并与箍筋固定→支梁侧模和顶板模→绑板下铁、专业预留预埋→绑板上铁。

1.1.1.1.1.1.2 梁钢筋绑扎工艺要点

梁柱和变截面节点处钢筋较密，施工难度大，为确保工程质量，采取放大样加工梁筋（如下图），以保证钢筋的位置准确。

不等高梁钢筋排列示意图梁下皮钢筋梁下皮钢筋腰筋腰筋梁上皮支座短筋梁上皮通长钢筋L5050

1、梁筋在绑扎时，接头位置、错开、伸入中间节点的锚固长度及伸过中心线的长度均应符合设计和规范要求，并应特别注意节点钢筋的安装顺序。

2、当梁内钢筋需分层设置时，采用与主筋同规格且大于Ф25的钢筋做分隔钢筋。 分隔钢筋在多于一层钢筋的情况下，应加分隔钢筋，分隔钢筋直径与主筋相同，但不小于25分隔钢筋的间距不应大于1.5米。主筋

3、绑扎箍筋时，绑梁上部纵向筋的箍筋宜用套扣法绑扎，箍筋弯钩叠合处，在梁中交错绑扎，箍筋弯钩为135º，平直长度为10d，如做成封闭箍时，单面焊缝长度为10d，梁端第一个箍筋设置在距离柱节点边缘50mm，端与柱交接处箍筋加密，其间距及加密区长度均`要符合设计和规范要求。

4、梁上开洞加筋应按照图纸要求放样准确，并及时标示在现场，防止遗漏后补。

1.1.1.1.1.2 板钢筋绑扎

1.1.1.1.1.2.1 板钢筋绑扎工艺流程：

弹好钢筋线和预留洞口线→吊运至工作面→按线绑下铁→水电做管线→支设上铁马凳→绑上铁→放砂浆垫块，调整钢筋→清理并自检→隐检→进行下道工序。

1.1.1.1.1.2.2 板钢筋绑扎施工要点

1、清扫模板上刨花、碎木、电线管头等杂物。在模板上划好主筋、分布筋位置。

2、为保证预留洞的位置，将其位置预先画在楼板模板，并按画好的位置，先摆受力主筋，后放分布筋、预埋件、电线管、预留孔等及时配合安装。

地梁钢筋绑扎

Prepared on 24 November 2020 地梁钢筋绑扎

1.1.1.1.1.1 支撑

为方便地梁钢筋绑扎，先搭设一个方向的临时支撑架(采用钢管搭设，梁高1000mm时临时架高1200mm)，另一方向可不搭设临时脚手架，待一个方向地梁绑扎完毕并落地后，可将另一方向梁纵向筋放置在先绑好的地梁钢筋上进行钢筋接头连接及绑扎。

1.1.1.1.1.2 地梁钢筋绑扎

先绑扎一个方向，再绑扎另一个方向。先绑扎的地梁，绑扎时，在临时支撑架上铺梁上层筋、套箍筋，连接上层筋接头，然后穿梁下层筋、连接下层筋接头，箍筋与梁上下层筋按分档线绑扎牢固。待梁筋绑扎完毕后，拆除支撑架，将暗梁就位。再用同样的方法绑扎另一方向地梁。

1.1.1.1.1.3 钢筋制作

钢筋制作必须由专业技术人员进行直螺纹制作、连接,剪断折弯确保钢筋尺寸制作质量。

1.1.1.1.1.4 地梁钢筋绑扎

地梁钢筋绑扎时在垫层上弹出主筋位置线，在主筋上画出箍筋位置，主筋在搭接绑扎时，绑扎不少于3道，箍筋与主筋绑扎时箍筋开口交叉布置不得在同一方向并保证135度弯勾，满足抗震要求，严格控制钢筋搭接锚固长度及骨架的大小尺寸。

1.1.1.1.2 钢筋保护层控制

由于底板下桩伸入承台50mm，底板底层钢筋只能提到桩头上皮，保护层50mm，在钢筋底篦子下填垫块，垫块尺寸100×100×100mm埋入垫层50mm，垫块位置间距1000mm呈梅花型布置，有桩头的位置不加垫块。
