气力输送设备安装施工方案

1. 适用范围

本工艺标准适用于输送粉粒状物料的气力输送设备的安装

2. 施工准备

2.1 技术准备

2.1.1 施工技术资料

2.1.1.1 取得完整的设计文件和设备技术文件

2.1.1.2 进行图纸会审并形成记录

2.1.1.3 勘察现场

2.1.1.4 编制施工方案并获得监理单位（或相应单位、部门）的批准

2.1.2 相关的标准规范

2.1.2.1 《连续输送设备安装工程施工及验收规范》GB50270

2.1.2.2 《压缩机、风机、泵安装工程施工及验收规范》GB50275

2.1.2.3 《机械设备安装工程施工及验收通用规范》GB50231

2.1.2.4 《现场设备、工艺管道焊接工程施工及验收规范》GB50236

2.1.2.5 《化工设备、管道防腐蚀工程施工及验收规范》HGJ229

2.1.2.6 《化工建设安装工程起重施工规范》HG20201

2.1.2.7 《化学工业工程建设交工技术文件》HG20237

2.2 作业人员

表2.2 气力输送设备安装主要工种一览表

序号 工种 持证上岗要求 备注

1 钳工

2 电工 持证上岗

3 焊工 持证上岗

4 起重工 持证上岗

5 油漆工

2.3 设备、材料的验收及保管

2.3.1 设备的验收、保管

对业主供应的设备要有业主、供货厂家、监理、安装单位四方共同参加。开箱检查按下列程序进行：

2.3.1.1 检查包装物是否损坏，如有损坏做出记录。

2.3.1.2 开箱并取出装箱清单

2.3.1.3 查验产品合格证、安装使用说明书等技术资料是否齐全。

2.3.1.4 点验实物：按装箱清单对实物进行清点，检查数量是否齐全。

2.3.1.5 参加开箱各方代表在开箱记录上签字

2.3.1.6 设备入库保管

2.3.2 安装辅料准备

根据施工方案或预算准备安装辅料，一般应包括焊条、氧气、乙炔、平垫铁、斜垫铁、油漆密封件等。

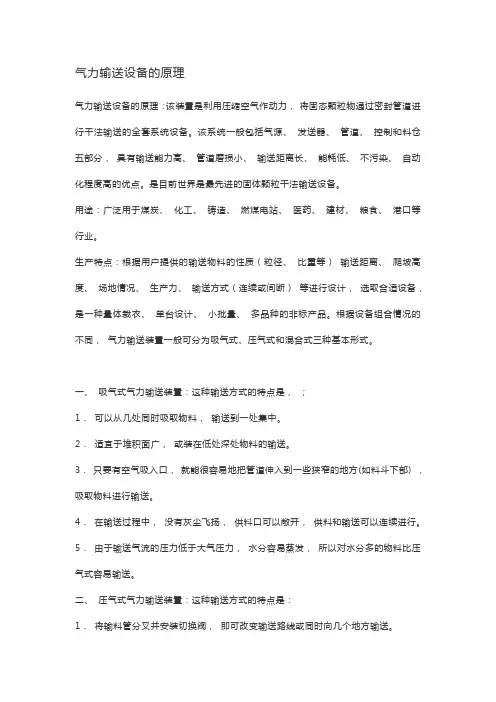

气力输送设备的原理

气力输送设备的原理：该装置是利用压缩空气作动力， 将固态颗粒物通过密封管道进行干法输送的全套系统设备。该系统一般包括气源、 发送器、 管道、 控制和料仓五部分， 具有输送能力高、 管道磨损小、 输送距离长、 能耗低、 不污染、 自动化程度高的优点。是目前世界是最先进的固体颗粒干法输送设备。

用途：广泛用于煤炭、 化工、 铸造、 燃煤电站、 医药、 建材、 粮食、 港口等行业。

生产特点：根据用户提供的输送物料的性质（粒径、 比重等） 输送距离、 爬坡高度、 场地情况、 生产力、 输送方式（连续或间断） 等进行设计， 选取合适设备，

是一种量体裁衣、 单台设计、 小批量、 多品种的非标产品。根据设备组合情况的不同， 气力输送装置一般可分为吸气式、压气式和混合式三种基本形式。

一、 吸气式气力输送装置：这种输送方式的特点是， ；

1． 可以从几处同时吸取物料， 输送到一处集中。

2． 适宜于堆积面广， 或装在低处深处物料的输送。

3． 只要有空气吸入口， 就能很容易地把管道伸入到一些狭窄的地方(如料斗下部) ，

吸取物料进行输送。

4． 在输送过程中， 没有灰尘飞扬， 供料口可以敞开， 供料和输送可以连续进行。

5． 由于输送气流的压力低于大气压力， 水分容易蒸发， 所以对水分多的物料比压气式容易输送。

二、 压气式气力输送装置：这种输送方式的特点是：

1． 将输料管分叉并安装切换阀， 即可改变输送路线或同时向几个地方输送。 2． 因为输送空气的压力可以提高到风机额定的最高排气压力， 所以即使输送条件有些变化，也能保持一定程度的适应性， 适合于高浓度长距离输送。

3． 整个装置内部处于正压状态， 物料易从排料口排出。卸料器和除尘器结构较简单， 但供料器结构较复杂。在输送过程中， 灰尘容易飞扬。气力输送装置的主要设备

（一）、 接料器和供料器

接料器和供料器是使物料与空气混合并送入输料管的一种设备， 是风运装置的咽喉。接料器的结构是否合理， 直接影响整个风运装置的输送量、 工作的稳定性和电耗的高低。所以， 如何根据装置的不同工作条件， 正确地设计和选用合理的接料器， 是提高风运工作效果的重要环节。对接料器结构的要求是：

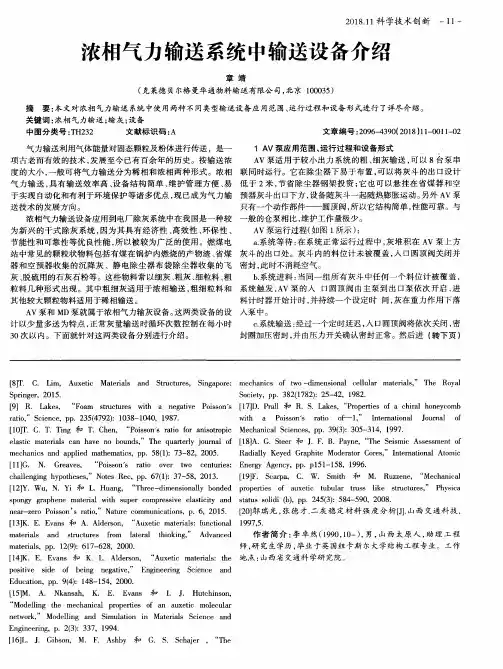

２０１８．１１科学技术创新一１１一　浓相气力输送系统中输送设备介绍　章靖　（克莱德贝尔格曼华通物料输送有限公司，北京１０００３５）　摘要：本文对浓相气力输送系统中使用两种不同类型输送设备应用范围、运行过程和设备形式进行了详尽介绍。　关键词：浓相气力输送；输灰；设备　中图分类号：ＴＨ２３２　文献标识码：Ａ　文章编号：２０９６—４３９０（２０１８）１１－００１１－０２　气力输送利用气体能量对固态颗粒及粉体进行传送，是一　项古老而有效的技术，发展至今已有百余年的历史。按输送浓　度的大小，一般可将气力输送分为稀相和浓相两种形式。浓相　气力输送，具有输送效率高、设备结构简单、维护管理方便、易　于实现自动化和有利于环境保护等诸多优点，现已成为气力输　送技术的发展方向。　浓相气力输送设备应用到电厂除灰系统中在我国是一种较　为新兴的干式除灰系统，因为其具有经济性、高效性、环保性、　节能性和可靠性等优良性能，所以被较为广泛的使用。燃煤电　站中常见的颗粒状物料包括有煤在锅炉内燃烧的产物渣、省煤　器和空预器收集的沉降灰、静电除尘器布袋除尘器收集的飞　灰、脱硫用的石灰石粉等。这些物料常以细灰、粗灰、细粒料、粗　粒料几种形式出现。其中粗细灰适用于浓相输送，粗细粒料和　其他较大颗粒物料适用于稀相输送。　ＡＶ泵和ＭＤ泵就属于浓相气力输灰设备。这两类设备的设　计以少量多送为特点，正常灰量输送时循环次数控制在每小时　３０次以内。下面就针对这两类设备分别进行介绍。　１　ＡＶ泵应用范围、运行过程和设备形式　ＡＶ泵适用于较小出力系统的粗、细灰输送，可以８台泵串　联同时运行。它在除尘器下易于布置，可以将灰斗的出口设计　低于２米，节省除尘器钢架投资；它也可以悬挂在省煤器和空　预器灰斗出口下方，设备随灰斗一起随热膨胀运动。另外ＡＶ泵　只有一个动作部件——圆顶阀，所以它结构简单，性能可靠。与　一般的仓泵相比，维护工作量极少。　ＡＶ泵运行过程（如图１所示）：　ａ．系统等待：在系统正常运行过程中，灰堆积在ＡＶ泵上方　灰斗的出口处。灰斗内的料位计未被覆盖，人口圆顶阀关闭并　密封，此时不消耗空气。　ｂ．系统进料：当同一组所有灰斗中任何一个料位计被覆盖，　系统触发，ＡＶ泵的人口圆顶阀由主泵到出口泵依次开启，进　料计时器开始计时，并持续一个设定时间，灰在重力作用下落　人泵中。　ｃ．系统输送：经过一个定时延迟，人口圆顶阀将依次关闭，密　封圈加压密封，并由压力开关确认密封正常。然后进（转下页）　

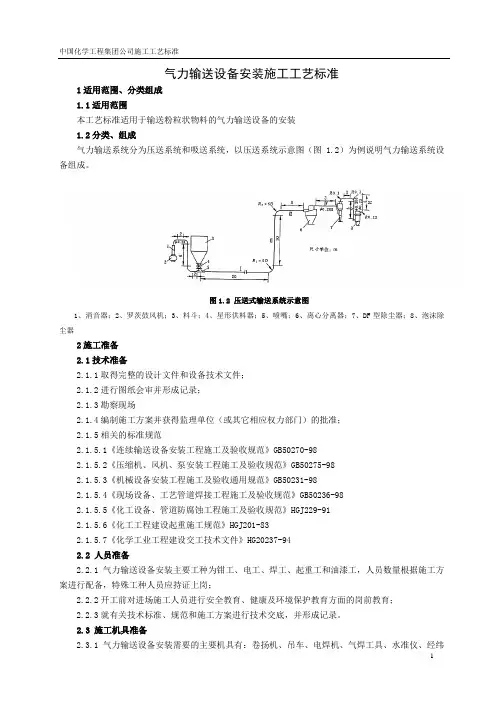

中国化学工程集团公司施工工艺标准

1 气力输送设备安装施工工艺标准

1适用范围、分类组成

1.1适用范围

本工艺标准适用于输送粉粒状物料的气力输送设备的安装

1.2分类、组成

气力输送系统分为压送系统和吸送系统，以压送系统示意图（图1.2）为例说明气力输送系统设备组成。

图1.2 压送式输送系统示意图

1、消音器；2、罗茨鼓风机；3、料斗；4、星形供料器；5、喷嘴；6、离心分离器；7、DF型除尘器；8、泡沫除尘器

2施工准备

2.1技术准备

2.1.1取得完整的设计文件和设备技术文件；

2.1.2进行图纸会审并形成记录；

2.1.3勘察现场

2.1.4编制施工方案并获得监理单位（或其它相应权力部门）的批准；

2.1.5相关的标准规范

2.1.5.1《连续输送设备安装工程施工及验收规范》GB50270-98

2.1.5.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-98

2.1.5.3《机械设备安装工程施工及验收通用规范》GB50231-98

2.1.5.4《现场设备、工艺管道焊接工程施工及验收规范》GB50236-98

2.1.5.5《化工设备、管道防腐蚀工程施工及验收规范》HGJ229-91

2.1.5.6《化工工程建设起重施工规范》HGJ201-83

2.1.5.7《化学工业工程建设交工技术文件》HG20237-94

2.2 人员准备

2.2.1气力输送设备安装主要工种为钳工、电工、焊工、起重工和油漆工，人员数量根据施工方案进行配备，特殊工种人员应持证上岗；

2.2.2开工前对进场施工人员进行安全教育、健康及环境保护教育方面的岗前教育；

2.2.3就有关技术标准、规范和施工方案进行技术交底，并形成记录。

2.3 施工机具准备

2.3.1气力输送设备安装需要的主要机具有：卷扬机、吊车、电焊机、气焊工具、水准仪、经纬中国化学工程集团公司施工工艺标准

2 仪、水平仪、钳工水平仪、连通管、钳工工具、墨斗及电工工具。
