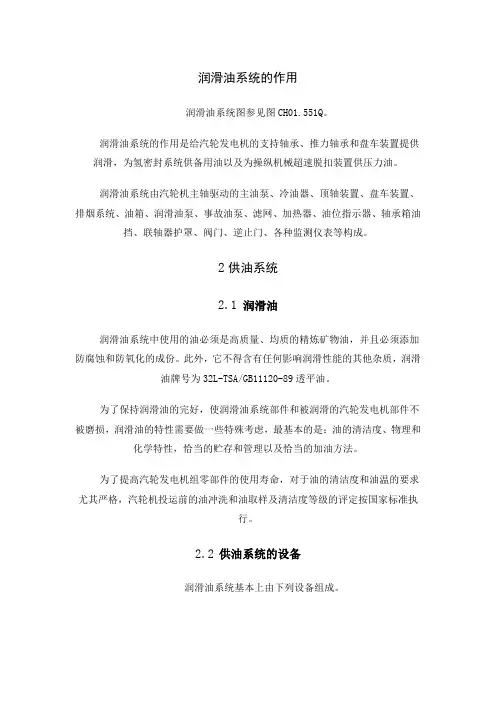

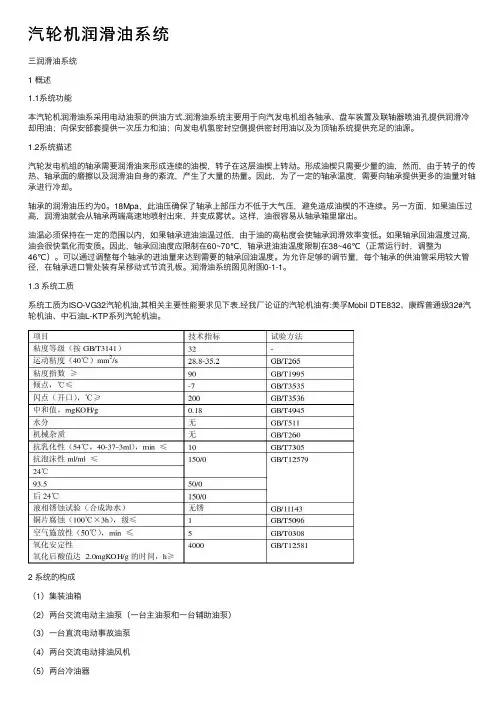

汽轮机润滑油系统的作用

润滑油系统的作用

润滑油系统图参见图CHOI. 551Q。

润滑油系统的作用是给汽轮发电机的支持轴承、推力轴承和盘车装置提供 润滑，为氢密封系统供备用油以及为操纵机械超速脱扣装置供压力油。

润滑油系统山汽轮机主轴驱动的主油泵、冷油器、顶轴装置、盘车装置、

排烟系统、油箱、润滑油泵、事故油泵、滤网、加热器、油位指示器、轴承箱油

挡、联轴器护罩、阀门、逆止门、各种监测仪表等构成。

2供油系统

2. 1润滑油

润滑油系统中使用的油必须是高质量、均质的精炼矿物油，并且必须添加 防腐蚀和防氧化的成份。此外，它不得含有任何影响润滑性能的其他朵质，润滑 油牌号为32L-TSA/GB11120-89透平油。

为了保持润滑油的完好，使润滑油系统部件和被润滑的汽轮发电机部件不 被磨损，润滑油的特性需要做一些特殊考虑，最基本的是：油的清洁度、物理和 化学特性，恰当的贮存和管理以及恰当的加油方法。

为了提高汽轮发电机组零部件的使用寿命，对于油的清洁度和油温的要求 尤其严格，汽轮机投运前的油冲洗和油取样及清洁度等级的评定按国家标准执 行。

2. 2供油系统的设备

润滑油系统基本上山下列设备组成。2. 2. 1 一只45.7M 有效容积

的圆筒形卧式油箱，山钢板卷制焊接而成。一般它都安装在厂房零米地面的汽轮 发电机组前端。油箱顶部焊有圆形顶板，交流润滑油泵、直流事故油泵、氢密封 泵、排烟装置、油位指示器、油位开关等都装在顶板上。油箱内装有射油器、电 加热器及连接管道、阀门等。油箱顶部开有人孔，装有垫圈和人孔盖，安全杆横 穿过人孔盖，固定在壳体上的固定块上。油箱底部有一法兰连接的排油孔，运输 时，该孔需堵上。

2. 2. 2 汽轮机主轴驱动的主油泵是蜗壳型离心泵，安装在前轴承箱中

的汽轮机外伸轴上。在启动、运行和停机时，必须向泵提供压力油。主油泵的进 油管和#1射油器出口相连接。排出压力油管进入油箱和#2射油器进口管相连接。 正常运行时，主油泵供给汽轮发电机组的全部用油，它包括轴承用油、机械超速 脱扣和手动脱扣用油、高压氢密封备用油。2.2.3 一台交流电动机驱

动的润滑油泵，安装在油箱的顶板上。该泵是垂直安装的离心泵，能保持连续运 行，该泵完全浸没在油中，通过一个联轴器III立式电动机驱动。电动机支座上的 推力轴承承受全部液压推力和转子的重量。该泵经过油泵底部的滤网吸油，泵排 油至主油泵进油管及经冷油器至轴承润滑油母管。该泵只在起动和停机阶段，当 主油泵排油压力较低时使用。该泵由压力开关和装在控制室内的三位开关控制。

一个装在泵出口的翻板式止逆阀防止油从系统中倒流。

2.2.4 —台直流电动机驱动的事故油泵，安装在油箱顶板上。该泵是 一台垂直安装的离心式泵，能保持连续运行。它是交流润滑油泵的备用泵。它只 在紧急情况下使用，如交流电断电或轴承油压山于某种原因而不能维持正常等。 该泵由电站蓄电池系统供电，由压力开关和装在控制室内的三位开关控制。一个

翻板式止逆阀防止系统中油倒流。

2.2.5 两个装在油面下管道上的射油器，主要曲喷嘴、混合室、喉部 和扩散段组成。射油器喷嘴进口和提供动力油的主油泵出口相连。油通过喷嘴到 混合室，然后进入射油器喉部，最后进入扩散段。油通过喷嘴时，速度增加，这 种高速油通过混合室，在混合室中产生一个低压区，使油从油箱中吸入混合室， 然后被高速油带入射油器喉部。油通过喉部进入扩散段，在扩散段油的速度能转 换成压力能。I #射油器出口油送往主油泵进油口； II#射油器出口油通过冷油 器，山管道送入轴承润滑油母管。扩散段后面各装有一个翻板式止逆阀，以防止 油从系统中倒流。在混合室进油面上装有一块止逆板，防止主油泵工作时油倒流 进油箱。为防止异物进入射油器，在射油器的吸油侧装有一可拆卸的多孔钢板滤

网。

2.2.6 一只滤网式滤油器，安装在油箱内的回油槽上。滤网是圆筒形的, 山滤网和带孔金属网架组成。它嵌入槽底割出的开口内。槽中回油靠重力流进滤 油器，从滤油器侧面和底面流入油箱，滤油器顶部装有一个手柄，通过上方一只 检修口可把滤网取出，便于随时清洗或调换，但在机组运行期间不允许在没有滤

网的情况下运行。

2. 2. 7 两台安置在油箱附近的冷油器，无论哪台泵供轴承润滑油，都需 经冷油器以调节油温，油在冷油器壳体内绕管束循环，管内通冷却水。在正常情 况下，任何时候都只有一台冷油器在工作，另一台备用。通向冷油器的油曲手动 的三通阀控制，该阀把油通向两台冷油器中的任何一台，且允许不切断轴承油路 情况下切换冷油器。两台冷油器进口通过一连通管和截止阀联接起来。截止阀可 使备用冷油器充满油做好随时投入的准备。每一台冷油器壳体上都有连通管通向 油箱。连通管从顶部进入油箱伸至正常油位以上区域。运行人员从每条管路上的 一只流量窥视孔能确定是否有油流经冷油器。

2. 2. 8 四台装在油箱顶上的浸没式电热器，它们在需要时加热油以维持

足够的油温。这些加热器有三位开关控制。开关位于接通时，加热器通电，但一 般情况下，开关放在自动位置上。加热器有一恒温器控制而自动工作。为安全起 见，加热器通常与油位开关联锁，以便在加热器部件露岀油面之前切断加热器的 电源。恒温器曲可调旋钮调整，它应整定在油温正常工作范围27°〜38°C之内。

2. 2. 9 油位

2.2.9. 1 —台装在油箱顶部的油位指示器，配有UB液位变送器，可输出

4-20mADC信号，可就地指示油位及远传报警。

2.2. 9.2 一台油位开关，它可低油位或高油位报警。

2. 2. 9. 3 一台油位开关，应具有两个功能，一是在低低油位时和油箱电加热器

联锁，及时关掉电加热器电源：另一是在高高油位时发出报警信号。

2. 2. 10 一个装在油箱上的“R”接线盒。接线盒中连接压力开关与部件的管

子通常在安装时就山电力设讣院设计并布置好，盒中包括以下一些压力开关：

2. 2. 10. 1 一个压力开关，它和交流润滑油泵的排油管道相连(泵

出口和止逆阀之间管道)，开关应整定在(0. 076^0. 08)MPa使触点闭合。开关一

般和控制室内的信号装置相连接。

2. 2. 10. 2 一个压力开关，它安装在直流事故油泵排油管道(泵排油

和止逆阀之间管道)，开关应整定在(0. 07^0. 076)MPa使触点闭合，开关一般和

控制室内的信号装置相连接。

2. 2. 10. 3 两个压力开关，其中一个开关和一个排烟装置的电动机 联锁，油箱顶部真空度低于500 Pa时触点闭合启动另一台排烟风机。另一个压

力开关与控制室内的信号装置相连。

2. 2. 11 一个装在盘车装置附近的接线盒“L”，接线盒中连接压力开关与部 件的管子通常在安装时就由电力设计院设计并布置好，盒中包括以下一些压力开 关：

2. 2. 11. 1 一个和润滑油母管相连接的压力开关，如果润滑油母管压

力跌得太低，该开关就起动交流润滑油泵和密封油备用泵。

开关有两组常闭触点，当轴承润滑油压足够时就断开，如果油压降到

(0.076〜0.08)MPa,两组触点同时闭合，一组触点的闭合起动密封油备用泵，另

一组触点的闭合起动交流润滑油泵。虽然在压力下降时两泵会启动，但压力升高

后泵不会自动停止。当轴承润滑油压升高而超过压力开关的整定值后，必须从控

制室内关闭泵，控制开关应旋转到“断开”的位置，并保持到泵停下为止，当放

开后，开关会自动回到''自动”位置，此时电路复原。

为了试验开关和泵的运行情况，可以手动打开阀门，使开关中产生局部压 力降。管路中孔板可以防止轴承润滑油母管中压力消失。试验结束后，泵不会自 动停止，而必须从控制室内关闭。

2. 2. 11. 2 一个启动直流事故油泵的压力开关。该压力开关有两组常

闭触点，正常运行情况下，轴承润滑油压使它们保持断开。如果油压降到

(0. 07^0. 076)MPa,两组触点同时闭合，一组触点的闭合启动直流事故油泵，另 一组触点接入汽轮机自动控制线路或留作备用。虽然圧力下降会使泵启动，但压 力升高后，泵不会自动停下。在轴承润滑油压升高超过压力开关整定值后，必须 从控制室内关闭泵。控制开关应旋转到“断开”的位置，并保持到泵停下为止。

当放开后，开关会自动回到“自动”位置，此时电路复原。 板凳 大中发表于2008-7-8 21:04 只看该作者

[hide][/hide]

为了试验开关和泵的运行情况，可以手动打开阀门，使开关中产生局部的压

力降，管路中孔板可以防止轴承润滑油母总管中压力消失，试验结束后，泵不会

自动停止，而必须从控制室内关闭它。

2. 2. 11. 3 一个压力开关把盘车装置电动机、顶轴油泵电动机和轴承

润滑油母管油压联锁起来，它有两组常开触点。当汽轮发电机组在200r/min以 上运行时，一个常闭电磁阀把压力开关和轴承润滑油母管断开。当汽轮发电机组 在200r/min以下运行时，常闭电磁阀把压力开关和轴承润滑油母管接通。压力 开关整定在 (0.027'0.034)MPd,当轴承润滑油压超过此值范圉时，压力开 关触点闭合。一组触点线路与盘车装置电动机线路审联，因而电动机在轴承润滑 油压达到或超过整定值时才能启动；第二组触点和顶轴装置电动机线路吊联，这 样，只有轴承润滑油压达到设计值时，顶轴电动机才能启动。同样，如果轴承润 滑油压降到低于整定值以下，触点断开。盘车装置和顶轴装置将不能投入使用。

为了做压力开关压力升高的动作试验，应首先建立起足够的轴承润滑油压, 然后确信盘车电动机和顶轴装置电动机已经启动。为了做压力开关压力下降的动 作试验，首先建立起足够的轴承润滑油压，再手动打开至压力开关线路中的阀门， 产生局部的压力降，引起触点断开。山于有孔板和轴承润滑油母管隔开，因而试 验时润滑油母管压力不会下降。关闭截止阀使压力开关恢复到正常运行状态。

2. 2. 12 四个压力开关安装在前轴承箱上的接线盒“A”内，如果轴承润滑油 母管压力太低，它们将使机组打闸停机，并且是危急遮断系统的一部分。其整定

值在(0. 034~0. 049)MPao

2. 2. 13 两个与盘车装置起动线路联锁的零转速显示器的压力开关，它们装

在前轴承箱上的接线盒“A”内。它应该在汽轮发电机组转速降低到200r/min

时，使得与轴承润滑油母管相通的盘车装置润滑油常闭电磁阀打开，并且启动顶

轴装置的电动机；在汽轮发电机组转速降低到零时，它应能启动盘车装置的电动

机。同样，当汽轮机冲转后，当汽轮发电机转速升高超过200r/min时，它应能

使与轴承润滑油母管相通的盘车装置润滑油常闭电磁阀门关闭，并且断开顶轴装
