谐波计算说明

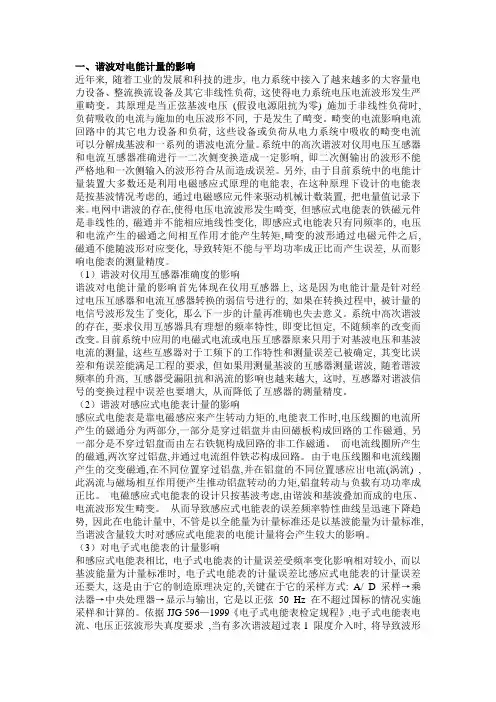

一、谐波对电能计量的影响

近年来, 随着工业的发展和科技的进步, 电力系统中接入了越来越多的大容量电力设备、整流换流设备及其它非线性负荷, 这使得电力系统电压电流波形发生严重畸变。其原理是当正弦基波电压 (假设电源阻抗为零) 施加于非线性负荷时,

负荷吸收的电流与施加的电压波形不同, 于是发生了畸变。畸变的电流影响电流回路中的其它电力设备和负荷, 这些设备或负荷从电力系统中吸收的畸变电流可以分解成基波和一系列的谐波电流分量。系统中的高次谐波对仪用电压互感器和电流互感器准确进行一二次侧变换造成一定影响, 即二次侧输出的波形不能严格地和一次侧输入的波形符合从而造成误差。另外, 由于目前系统中的电能计量装置大多数还是利用电磁感应式原理的电能表, 在这种原理下设计的电能表是按基波情况考虑的, 通过电磁感应元件来驱动机械计数装置, 把电量值记录下来。电网中谐波的存在,使得电压电流波形发生畸变, 但感应式电能表的铁磁元件是非线性的, 磁通并不能相应地线性变化, 即感应式电能表只有同频率的, 电压和电流产生的磁通之间相互作用才能产生转矩,畸变的波形通过电磁元件之后,

磁通不能随波形对应变化, 导致转矩不能与平均功率成正比而产生误差, 从而影响电能表的测量精度。

（1）谐波对仪用互感器准确度的影响

谐波对电能计量的影响首先体现在仪用互感器上, 这是因为电能计量是针对经过电压互感器和电流互感器转换的弱信号进行的, 如果在转换过程中, 被计量的电信号波形发生了变化, 那么下一步的计量再准确也失去意义。系统中高次谐波的存在, 要求仪用互感器具有理想的频率特性, 即变比恒定, 不随频率的改变而改变。目前系统中应用的电磁式电流或电压互感器原来只用于对基波电压和基波电流的测量, 这些互感器对于工频下的工作特性和测量误差已被确定, 其变比误差和角误差能满足工程的要求, 但如果用测量基波的互感器测量谐波, 随着谐波频率的升高, 互感器受漏阻抗和涡流的影响也越来越大, 这时, 互感器对谐波信号的变换过程中误差也要增大, 从而降低了互感器的测量精度。

变频器谐波计算说明

一、什么是变频器谐波计算

二、变频器谐波的影响

谐波对电力系统和设备的影响主要表现在以下几个方面：

1.电力系统负载能力受限：谐波会增加设备的总谐波电流，使得电流变形，影响电力系统的电能负荷，使得系统的谐波负荷能力降低，可能导致设备过载。

2.电力系统能耗增加：谐波电流会增加系统的线损，在电缆和变压器等设备中产生额外的损耗，增加了电力系统的耗能量。

3.电力系统电压失真：谐波电流会造成电力系统电压波形失真，导致电源电压质量降低，影响系统的电能质量。

4.设备故障率增加：谐波会影响设备的工作稳定性和寿命，容易造成设备的接线松动、线圈过热、设备损坏等故障。

5.其他方面：谐波还可能对电力系统中的其他设备和设施造成恶劣影响，如声音、遥控干扰等。

三、变频器谐波计算的方法

1.根据理论计算方法进行计算。通过分析变频器内部电路的结构特点、电源供电特性以及负载特性，可以进行数值计算或仿真计算，得到谐波的幅值、频率等参数。 2.根据实测数据进行计算。通过使用谐波分析仪等测试设备，对变频器输出的电流和电压进行实时监测采样，然后根据采样数据计算谐波的含量、频率等参数。

3.根据经验公式进行计算。对于一些常见的变频器机型和负载条件，可以根据经验公式进行近似计算，得到谐波的大致值。

四、变频器谐波计算的注意事项

在进行变频器谐波计算时，需要注意以下几个问题：

1.确定计算的范围：根据实际情况确定计算的范围，包括变频器的输出电流、电压、负载性质等参数。

2.选择合适的计算方法：根据实际情况选择合适的计算方法，考虑计算的准确性和可行性。

3.考虑负载的变化：在实际运行中，负载可能会有变化，需要考虑负载的变化对谐波的影响。

4.选择合适的滤波器：如果谐波对设备和系统造成了较大的影响，可以考虑安装滤波器来降低谐波的含量。

五、变频器谐波计算的应用领域

1.电力系统的谐波分析和优化设计。

2.变频器选型和系统配置。

射频放大器谐波计算公式

射频放大器谐波计算公式是用来计算射频放大器输出信号中的谐波成分的。谐波是指频率是输入信号频率的整数倍的信号成分。在射频系统中，谐波会引起系统性能的下降，因此需要对谐波进行计算和分析。

射频放大器的谐波计算公式通常使用级数展开的方法。假设输入信号为Vin，输出信号为Vout，那么放大器的输出可以表示为：

Vout = A1 * Vin + A2 * Vin^2 + A3 * Vin^3 + ...

其中，A1、A2、A3等为放大器的非线性系数，表示对应的谐波成分的放大倍数。这些系数通常由放大器的设计和工艺参数决定。

根据这个公式，我们可以计算射频放大器输出信号中的各个谐波成分的幅值。一般来说，谐波成分的幅值随着谐波次数的增加而逐渐减小，因为非线性系数A2、A3等一般会比A1小。

除了幅值，谐波还有一个重要的参数是相位。相位表示了谐波成分与基波的相对时间关系。在射频放大器的输出信号中，各个谐波成分的相位通常是随机的，因此无法通过计算公式直接得到。

为了减小谐波对系统的影响，通常会采取一些技术手段来抑制谐波。例如，可以通过增加放大器的线性度、选择合适的工作点、使用优质的元件等方式来降低谐波的幅值。此外，还可以在放大器输出端添加滤波器，将谐波成分从输出信号中滤除。

射频放大器谐波计算公式是对射频放大器输出信号中谐波成分进行分析和计算的工具。通过计算谐波的幅值和相位，可以帮助我们了解射频系统中谐波的产生机制，并采取相应的措施来减小谐波对系统性能的影响。

低压变频器的谐波计算公式

对于低压变频器的谐波计算，可以使用以下公式：

谐波电压（Vh）= 电压峰值/电压有效值 √2 基波电压（V1） 正弦波偏移系数 （1 + （基波次数^2） 电压波动系数）

以及：

谐波电流（Ih）= 电流峰值/电流有效值 √2 基波电流（I1） 正弦波偏移系数 （1 + （基波次数^2） 电流波动系数）

具体而言，使用傅里叶变换可以得出电压、电流的每次谐波的幅值和相位，从而根据公式 P=√3UIcosφ计算出每次谐波的有功功率。将所有谐波的有功功率相加，得到谐波功率。另外，也可以通过测量总有功功率，然后减去基波有功功率来得到谐波功率。

以上内容仅供参考，建议咨询电气工程专家或查阅相关文献资料，获取更准确的信息。
