聚偏氯乙烯

2009.6.1 聚偏氯乙烯结构性能、加工及应用

第 1 页 共 10 页 1 聚偏氯乙烯结构性能、加工及应用

摘要：介绍了PVDC的结构和各种性能，尤其是作为食品包装材料时的高阻隔性、热收缩性、高温蒸煮性；PVDC膜的几种主要制作方法。简单分析了PVDC在食品包装中的应用，指出其发展前景。

关键词：PVDC 结构性能 加工改性 应用

１．聚偏氯乙烯简介

聚偏氯乙烯（PVDC）树脂，即聚偏氯二乙烯树脂，又称氯偏树脂，纱纶树脂。PVDC的均聚物树脂由于氯含量高和结晶度高，因此熔融温度高、熔融时间长，一般在175℃的条件下完全熔融需5～10 rain。其熔融和分解温度十分接近，熔体粘度大，流动性差；受热易降解，加工周期短；薄膜易变色，热封强度低，弹性性能差。【1】因此其加工性能不好，在实际生产中没有应用价值，必须改进其加工性能才能得到广泛的应用。因此，通常所说PVDC是指以偏二氯乙烯（VDC）为主要成分加入其他含不饱和双键的第二单体（如VC）共聚而成的一类共聚物的统称。PVDC树脂是一种淡黄色、无毒无味、安全可靠的高阻隔性材料。除具有塑料的一般性能外, 还具有耐油性、耐腐蚀性、保味性以及优异的防潮、防霉、可直接与食品进行接触等性能, 同时还具有优良的印刷性能, 广泛应用于食品、药品、军工等领域。

问世之初主要是加工成薄膜, 二战时期运用在武器、弹药的包装上。世界上第一次通过实验室聚合获得线性高分子的PVDC 是在1930 年。美国DOW 化学公司首先将其工业化。由于初期适逢“二战”而主要用于军品包装, 这给PVDC 工业技术蒙上了一层神秘色彩, 因而成了美国DOW 化学公司多年不解密、不转让的一项工业技术。50 年代末60 年代初逐渐向食品包装转移, 后又逐步应用于药品包装等领域, 随着现代包装技术和现代人生活节拍的加快, 微波炉、冰箱的普及, 保鲜膜的用量急剧增加, 使PVDC 的应用更加普及。这时候先后有多家公司开发出PVDC 产品工业技术,

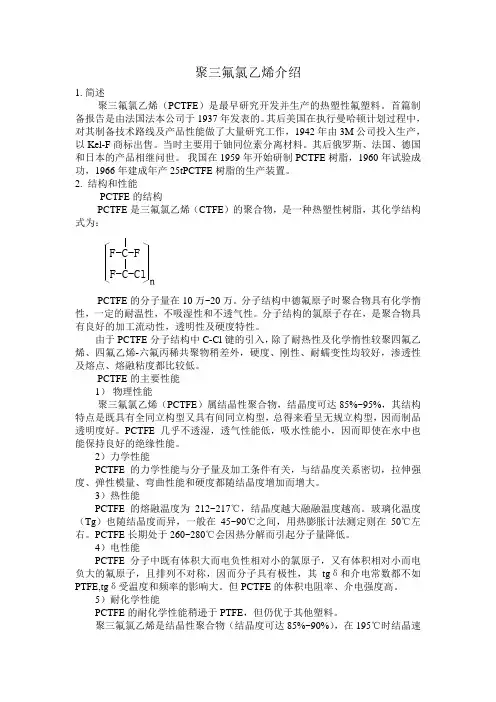

聚三氟氯乙烯介绍

1. 简述

聚三氟氯乙烯（PCTFE）是最早研究开发并生产的热塑性氟塑料。首篇制备报告是由法国法本公司于1937年发表的。其后美国在执行曼哈顿计划过程中，对其制备技术路线及产品性能做了大量研究工作，1942年由3M公司投入生产，以Kel-F商标出售。当时主要用于铀同位素分离材料。其后俄罗斯、法国、德国和日本的产品相继问世。 我国在1959年开始研制PCTFE树脂，1960年试验成功，1966年建成年产25tPCTFE树脂的生产装置。

2. 结构和性能

PCTFE的结构

PCTFE是三氟氯乙烯（CTFE）的聚合物，是一种热塑性树脂，其化学结构式为：

F-C-ClF-C-F

PCTFE的分子量在10万~20万。分子结构中德氟原子时聚合物具有化学惰性，一定的耐温性，不吸湿性和不透气性。分子结构的氯原子存在，是聚合物具有良好的加工流动性，透明性及硬度特性。

由于PCTFE分子结构中C-Cl键的引入，除了耐热性及化学惰性较聚四氟乙烯、四氟乙烯-六氟丙稀共聚物稍差外，硬度、刚性、耐蠕变性均较好，渗透性及熔点、熔融粘度都比较低。

PCTFE的主要性能

1） 物理性能

聚三氟氯乙烯（PCTFE）属结晶性聚合物，结晶度可达85%~95%，其结构特点是既具有全同立构型又具有间同立构型，总得来看呈无规立构型，因而制品透明度好。PCTFE几乎不透湿，透气性能低，吸水性能小，因而即使在水中也能保持良好的绝缘性能。

2）力学性能

PCTFE的力学性能与分子量及加工条件有关，与结晶度关系密切，拉伸强度、弹性模量、弯曲性能和硬度都随结晶度增加而增大。

3）热性能

PCTFE的熔融温度为212~217℃，结晶度越大融融温度越高。玻璃化温度（Tg）也随结晶度而异，一般在45~90℃之间，用热膨胀计法测定则在50℃左右。PCTFE长期处于260~280℃会因热分解而引起分子量降低。

聚三氟氯乙烯介绍

1. 简述

聚三氟氯乙烯（PCTFE）是最早研究开发并生产的热塑性氟塑料。首篇制备报告是由法国法本公司于1937年发表的。其后美国在执行曼哈顿计划过程中，对其制备技术路线及产品性能做了大量研究工作，1942年由3M公司投入生产，以Kel-F商标出售。当时主要用于铀同位素分离材料。其后俄罗斯、法国、德国和日本的产品相继问世。 我国在1959年开始研制PCTFE树脂，1960年试验成功，1966年建成年产25tPCTFE树脂的生产装置。

2. 结构和性能

PCTFE的结构

PCTFE是三氟氯乙烯（CTFE）的聚合物，是一种热塑性树脂，其化学结构式为：

F-C-ClF-C-F

PCTFE的分子量在10万~20万。分子结构中德氟原子时聚合物具有化学惰性，一定的耐温性，不吸湿性和不透气性。分子结构的氯原子存在，是聚合物具有良好的加工流动性，透明性及硬度特性。

由于PCTFE分子结构中C-Cl键的引入，除了耐热性及化学惰性较聚四氟乙烯、四氟乙烯-六氟丙稀共聚物稍差外，硬度、刚性、耐蠕变性均较好，渗透性及熔点、熔融粘度都比较低。

PCTFE的主要性能

1） 物理性能

聚三氟氯乙烯（PCTFE）属结晶性聚合物，结晶度可达85%~95%，其结构特点是既具有全同立构型又具有间同立构型，总得来看呈无规立构型，因而制品透明度好。PCTFE几乎不透湿，透气性能低，吸水性能小，因而即使在水中也能保持良好的绝缘性能。

2）力学性能

PCTFE的力学性能与分子量及加工条件有关，与结晶度关系密切，拉伸强度、弹性模量、弯曲性能和硬度都随结晶度增加而增大。

3）热性能

PCTFE的熔融温度为212~217℃，结晶度越大融融温度越高。玻璃化温度（Tg）也随结晶度而异，一般在45~90℃之间，用热膨胀计法测定则在50℃左右。PCTFE长期处于260~280℃会因热分解而引起分子量降低。

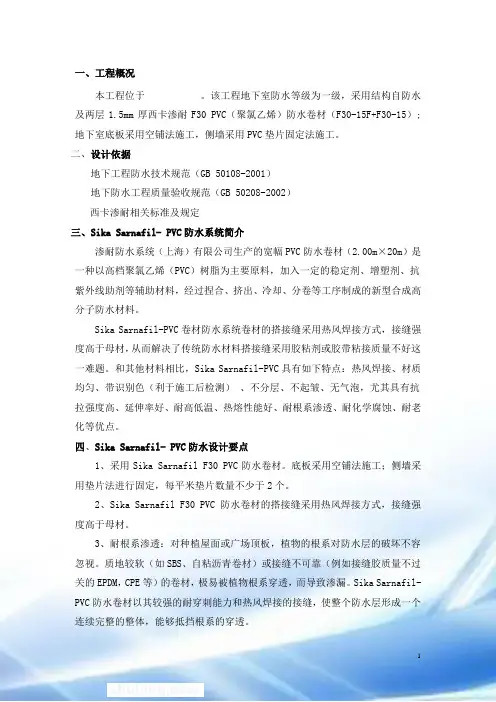

1 一、工程概况

本工程位于 。该工程地下室防水等级为一级，采用结构自防水及两层1.5mm厚西卡渗耐F30 PVC（聚氯乙烯）防水卷材（F30-15F+F30-15）;地下室底板采用空铺法施工，侧墙采用PVC垫片固定法施工。

二、设计依据

地下工程防水技术规范（GB 50108-2001）

地下防水工程质量验收规范（GB 50208-2002）

西卡渗耐相关标准及规定

三、Sika Sarnafil- PVC防水系统简介

渗耐防水系统（上海）有限公司生产的宽幅PVC防水卷材（2.00m×20m）是一种以高档聚氯乙烯（PVC）树脂为主要原料，加入一定的稳定剂、增塑剂、抗紫外线助剂等辅助材料，经过捏合、挤出、冷却、分卷等工序制成的新型合成高分子防水材料。

Sika Sarnafil-PVC卷材防水系统卷材的搭接缝采用热风焊接方式，接缝强度高于母材，从而解决了传统防水材料搭接缝采用胶粘剂或胶带粘接质量不好这一难题。和其他材料相比，Sika Sarnafil-PVC具有如下特点：热风焊接、材质均匀、带识别色（利于施工后检测） 、不分层、不起皱、无气泡，尤其具有抗拉强度高、延伸率好、耐高低温、热熔性能好、耐根系渗透、耐化学腐蚀、耐老化等优点。

四、Sika Sarnafil- PVC防水设计要点

1、采用Sika Sarnafil F30 PVC防水卷材。底板采用空铺法施工；侧墙采用垫片法进行固定，每平米垫片数量不少于2个。

2、Sika Sarnafil F30 PVC防水卷材的搭接缝采用热风焊接方式，接缝强度高于母材。

3、耐根系渗透：对种植屋面或广场顶板，植物的根系对防水层的破坏不容忽视。质地较软（如SBS、自粘沥青卷材）或接缝不可靠（例如接缝胶质量不过关的EPDM，CPE等）的卷材，极易被植物根系穿透，而导致渗漏。Sika Sarnafil-

PVC防水卷材以其较强的耐穿刺能力和热风焊接的接缝，使整个防水层形成一个连续完整的整体，能够抵挡根系的穿透。
