2016年电力考试网继电保护技师题库第10套..

  • 格式：docx
  • 大小：75.21 KB
  • 文档页数：18

继电保护工-技师

试卷满分：100 I

一.单选题（每小题1.0分,共26.0分）

1. 当某电路有n个节点，m条支路时，用基尔霍夫第一定律可以列出 n-1个独立的

电流方程，（）个独立的回路电压方程。

A. m- （n-1）

B. m-n-1

C. m-n

D. m+n+1

该题得分：1.0正确答案：A

2. 当大气过电压使线路上所装设的避雷器放电时，电流速断保护（

A. 应同时动作

B. 不应动作

C. 以时间差动作

D. 视情况而定是否动作。

该题得分：0正确答案：B

3. 为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装

置具有（ ）。

A. 灵敏性

B. 快速性

C. 可靠性

D. 选择性。

该题得分：0正确答案：B

4. 切除线路任一点故障的主保护是（ ）。

A. 相间距离保护

B. 纵联保护

C. 零序电流保护

D. 接地距离保护。

该题得分：1.0正确答案：B

5. 发电厂接于110kV及以上双母线上有三台及以上变压器，则应（ ）。

A. 有一台变压器中性点直接接地

B. 每条母线有一台变压器中性点直接接地 C. 三台及以上变压器均直接接地

D. 三台及以上变压器均不接地。该题得分：1.0正确答案：B

6.在人机交互作用时，输入输出的数据都是以（

A. 十进制

B. 八进制

C. 二进制

D. 十六进制。 ）形式表示的。

该题得分：0正确答案：A

7.负载功率为800W 功率因数为0.6，电压为200V,用一只5A/ 10A, 250V/500V 的功率表去测量，应选（ ）量程的表。

A. 5A , 500V

B. 5A , 250V

C. 10A ,

D. 10A , 250V

500V。

1.0正确答案：C 该题得分：

8.当图中直流系统标有“※”处发生接地时，错误的说法为（ ）。

[ht

gfc-：

—I t：-B

KI □

A.A点与C点均接地时，可能会使熔断器 FU1和FU2容断而失去保护及控制电源

B. 当B点与C点均接地时，等于将跳闸线圈短路，即使保护正确动作， YT跳闸

线圈也不会起动，断路器就不会跳闸

C. 当A点与B点均接地时，就会使保护误动作而造成断路器跳闸

D. 当A点与D点均接地时，保护即不会误动作也不会拒动。

该题得分：0正确答案：D

9.BC两相断线时，断口处的边界条件是（）。

A.

B.

C. ^=0,/b=-i^Ai7£j = Ai7t：

D. la = OTZ£J + JC = 0

该题得分：1.0正确答案：B10. 自动低频减负荷装置动作后，应使运行系统稳态频率恢复到不低于（ ）。

A. 49.5HZ

B. 49.0HZ

C. 48.5HZ

D. 48HZ。

该题得分：0正确答案：A

11. 距离保护正向区外故障时，补偿电压 U© ' =U© - （I © +K3I0） ZZD与同名相母 线电压U©的之间的关系（）。

A. 基本同相位

B. 基本反相位

C. 相差90度

D. 不确定。

该题得分：1.0正确答案：A

12. 超范围允许式纵联保护，在本侧判断为正方向故障时，向对侧发送（ ）。

A. 远方跳闸信号

B. 闭锁信号

C. 允许跳闸信号

D. 视故障远近发送以上信号。

该题得分：1.0正确答案：C

13. 某接地距离继电器整定二次阻抗为2欧，其零序补偿系数为K= 0.50，从A- N 通入5A电流测试其动作值，最高的动作电压为（）。

A. 10V

B. 20V

C. 15V

D. 12V。

该题得分：0正确答案：C

14. 下面的说法中正确的是（）。

A. 系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称

B. 零序电流保护在电网发生振荡时容易误动作

C. 有一电流保护其动作时限为4.5秒，在系统发生振荡时它不会误动作

D. 距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保 护投退压板。

该题得分：0正确答案：C

15. 选相元件是保证单相重合闸得以正常运用的重要环节，在无电源或小电源侧， 最适合选择（）作为选相元件。

A. 零序负序电流方向比较选相元件 B. 相电流差突变量选相元件

C. 低电压选相元件

D. 无流检测元件。

该题得分：0正确答案：C

16. 保护通道中在结合滤波器与高频电缆芯间串入一小电容的目的是抑制（ ）的 干扰。

A. 高频

B. 工频

C. 直流

D. 谐波。

该题得分：0正确答案：B

17. 对于高频保护使用的载波通道上的耦合电容器，继电保护人员必须了解掌握的 是（）。

A. 介质损

B. 绝缘电阻

C. 耐压试验结果

D. 电容量。

该题得分：0正确答案：D

18. 主变保护中的（）动作后不允许启动断路器失灵保护？

A. 比率制动差动保护

B. 差动速断保护

C. 重瓦斯保护

D. 中性点间隙过电压保护。

该题得分：0正确答案：C

19. 加入三相对称正序电流检查某一负序电流保护的动作电流时，分别用断开一相 电流、两相电流、交换两相电流的输入端子方法进行校验，得到的动作值之比是

（）。

A. 1:1:1/3

B. 1:1/2:1/3

C. 1/3:1/2:1

D. 1 : 1： 3。

该题得分：0正确答案：A

20. 当高压侧失去接地中性点时发生单相接地故障，分级绝缘的 220kV变压器的高

压侧中性点绝缘的主保护是（）。

A. 带延时的间隙零序电流保护

B. 带延时的零序过电压保护

C. 带延时的间隙零序电流保护及带延时的零序过电压保护 TA饱 D. 放电间隙。

该题得分：0正确答案：D

21. R CS97沖的零序方向过流保护面向系统时，零序方向控制字应设为 0,此时的

灵敏角为（）。

A. 45 0

B. 75 °

C. 225 °

D. 255 °

该题得分：0正确答案：B

22. 对分相操作的断路器，考虑其拒动的原则是（ ）。

A. 单相拒动

B. 两相拒动

C. 三相拒动

D. 均要考虑。

该题得分：0正确答案：A

23. BP-2B型母差保护带负荷试验，一次运行方式如下安排：主变总开关运行在 I

母线，通过母联开关向II母线上的某线路供电，若装置设定主变间隔为相位基准 间隔，装置显示上述三个开关同一相电流的相角，其中正确的是（ ）。

A. 主变开关电流相角为0° -母联开关电流相角为0° -线路开关电流相角为180。

B. 主变开关电流相角为0° -母联开关电流相角为180° -线路开关电流相角为 180°

C. 主变开关电流相角为0° -母联开关电流相角为180。-线路开关电流相角为0°

D. 主变开关电流相角为180° -母联开关电流相角为0° -线路开关电流相角为

该题得分：0正确答案：A

24. BP-2B母差保护装置用于双母线接线的系统，当I母上隔离开关辅助接点接触 不良时，则（）可能出现非正常差流。

A. I母小差

B. U母小差

C. 大差

D. I母小差-U母小差及大差。

该题得分：0正确答案：A

25. 母线故障时，关于母差保护TA饱和程度，以下哪种说法正确。（）

A. 故障电流越大，TA饱和越严重

B. 故障初期3~5ms TA保持线性传变，以后饱和程度逐步减弱

C. 故障电流越大，且故障所产生的非周期分量越大和衰减时间常数越长， 和越严重

D. 故障电流持续时间越长，TA饱和越严重。

该题得分：0正确答案：C

26. BP-2B母差保护采集母联开关的双位置信息以准确判断其实际位置状态，若输 入装置的合闸、分闸位置信息相互矛盾， BP-2P装置认定母联开关处于（）

A. 合闸位置

B. 分闸位置

C. 装置记忆的合闸-分闸信息不矛盾时的位置

D. 任意位置。

该题得分：0正确答案：A

二.多选题（每小题2.0分,共26.0分）

1. 电力系统短路时，电流互感器饱和是需要时间的，这饱和时间与下列因素有关 的式（）。

A. 电流互感器剩磁愈大，饱和时间愈长

B. 二次负载阻抗减小，可增长饱和时间

C. 饱和时间受短路故障时电压初始角影响

D. 饱和时间受一次回路时间常数影响。

该题得分：0正确答案：BCD

2. 极化电压的记忆作用的优点体现在（）方面。

A. 消除了死区

B. 提高了覆盖过渡电阻能力

C. 使距离继电器有明确的方向性

D. 都不对

该题得分：0正确答案：ABC

3. 对于同杆并架双回线，为避免跨线异名相故障造成双回线跳闸，可采用（

A. 分相电流差动保护

B. 分相跳闸逻辑的纵联保护

C. 高频距离-高频零序保护

D. 高频方向保护。

该题得分：0正确答案：AB

4. RCS- 902A保护中闭锁重合闸的有（）。

A. 零序三段动作

B. 手合或合闸于故障线路跳闸

C. 单跳不返回三跳-单相运行三跳

D. TV断线时跳闸。

该题得分：0正确答案：ABCD

合集下载

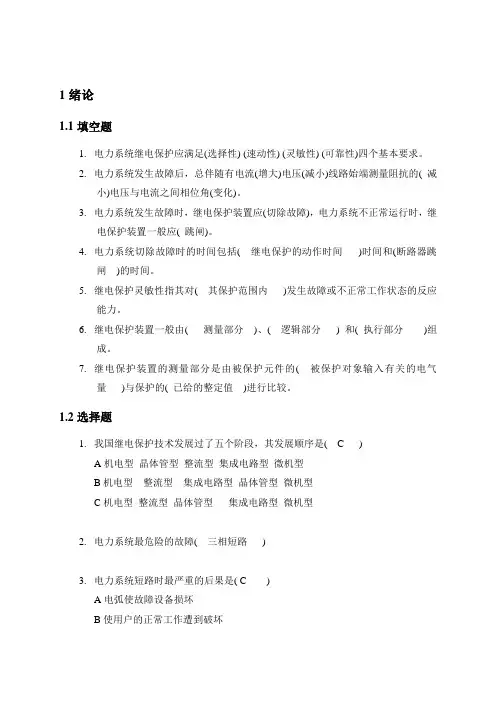

电力系统继电保护复习题 新

电力系统继电保护复习题 新

1 绪论

1.1 填空题

1. 电力系统继电保护应满足(选择性) (速动性) (灵敏性) (可靠性)四个基本要求。

2. 电力系统发生故障后，总伴随有电流(增大)电压(减小)线路始端测量阻抗的( 减小)电压与电流之间相位角(变化)。

3. 电力系统发生故障时，继电保护装置应(切除故障)，电力系统不正常运行时，继电保护装置一般应( 跳闸)。

4. 电力系统切除故障时的时间包括( 继电保护的动作时间 )时间和(断路器跳闸 )的时间。

5. 继电保护灵敏性指其对( 其保护范围内 )发生故障或不正常工作状态的反应能力。

6. 继电保护装置一般由( 测量部分 )、( 逻辑部分 ) 和( 执行部分 )组成。

7. 继电保护装置的测量部分是由被保护元件的( 被保护对象输入有关的电气量 )与保护的( 已给的整定值 )进行比较。

1.2 选择题

1. 我国继电保护技术发展过了五个阶段，其发展顺序是( C )

A机电型 晶体管型 整流型 集成电路型 微机型

B机电型 整流型 集成电路型 晶体管型 微机型

C机电型 整流型 晶体管型 集成电路型 微机型

2. 电力系统最危险的故障( 三相短路 )

3. 电力系统短路时最严重的后果是( C )

A电弧使故障设备损坏

B使用户的正常工作遭到破坏

C破坏电力系统运行的稳定性

4. 继电保护的灵敏度系数K1m要求( C )

A K1m<1

B K1m=1

C K1m>1

线路保护一般装设两套，它们是(一套为主保护，另一套为后备保护)

1.3 问答题

1. 继电保护装置在电力系统中的所起的作用是什么？

a.自动、迅速、有选择性地将故障元件从系统中切除，使故障元件免于继续遭到破坏，恢复无故障部分正常工作。

b.反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2. 继电保护装置通过那些环节完成预定的保护功能，各环节的作用是什么？

华东电网继电保护专业技术竞赛普考试卷(A卷)

华东电网继电保护专业技术竞赛普考试卷(A卷)

华东电网继电保护专业技术竞赛普考试卷（A卷）

答题注意事项：本卷为闭卷考试，发电专业与供电专业共用同一张试卷，分4大类型题目，总分120分。参加考试的成员应在答题纸上写明自己的姓名、单位和所从事的专业，并按各大类题目中所注明的分专业要求答题，未按要求多答的题不得分，请在答题前务必仔细审阅，然后将答案写在答题纸上。

一、 是非题（供电专业答1~20题，发电专业答4~23题。对的打√，错的打×；每题1分，满分20分）

1． 系统振荡时，变电站现场观察到表计每秒摆动两次，系统的振荡周期应该是0.5秒。

2． WXB-11C微机保护中的低气（液）压闭锁重合闸将不论低气（液）压是发生在跳闸前还是跳闸后，一律实现跳后不重合。

3． 所有电压互感器（包括保护、测量、自动励磁调整等）二次侧出口均应装设熔断器或快速小开关。

4． 继电保护专业的所谓三误是指误碰、误整定、误接线。

5． 通常采用施加单相电压来模拟两相短路的方法来整定负序电压继电器的动作电压。例如，将继电器的B、C两端短接后对A端子施加单相电压U。若负序继电器动作电压整定为3伏，则应将U升至9伏时，才能使继电器刚好动作。

6． 双卷变压器的差动保护已按稳态10%误差原则整定，这样，除非两侧流变的稳态变比误差都不超过10%，否则，保护在外部短路时的误动作将难以避免。

7． 220kV终端变电站主变的中性点接地与否都不再影响其进线故障时送电侧的接地短路电流值。 8． 变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。所以，差动保护可以取代瓦斯保护。

9． 高频保护为了保证足够的通道裕量，只要发信端的功放元件允许，收信端的收信电平越高越好。

10． 大电流接地系统单相接地时，故障点的正、负、零序电流一定相等，各支路中的正、负、零序电流可不相等。

11． 由母线向线路送出有功100兆瓦，无功100兆瓦。电压超前电流的角度是45度。

12． 变压器采用比率制动式差动继电器主要是为了躲励磁涌流和提高灵敏度。

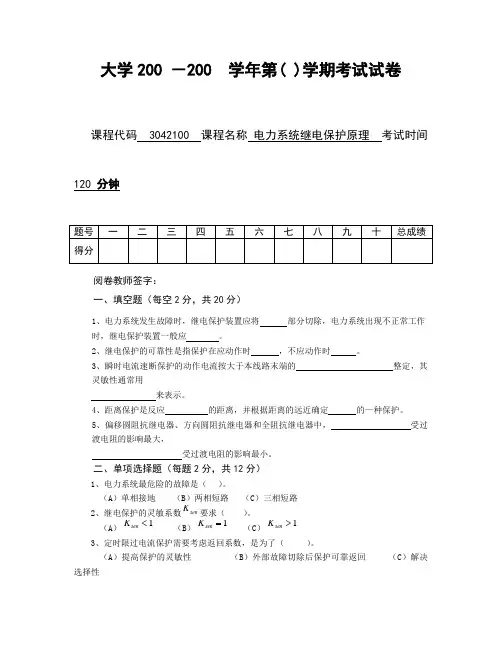

电力系统继电保护原理试题及答案2

电力系统继电保护原理试题及答案2

大学200 －200 学年第( )学期考试试卷

课程代码 3042100 课程名称 电力系统继电保护原理 考试时间

120 分钟

题号 一 二 三 四 五 六

七 八 九 十 总成绩

得分

阅卷教师签字：

一、填空题（每空2分，共20分）

1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用

来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 受过渡电阻的影响最大，

受过渡电阻的影响最小。

二、单项选择题（每题2分，共12分）

1、电力系统最危险的故障是（ ）。

（A）单相接地 （B）两相短路 （C）三相短路

2、继电保护的灵敏系数要求（ ）。

（A） （B） （C）

3、定时限过电流保护需要考虑返回系数，是为了（ ）。

（A）提高保护的灵敏性 （B）外部故障切除后保护可靠返回 （C）解决选择性 senK1senK1senK1senK4、三段式电流保护中，保护范围最小的是（ ）

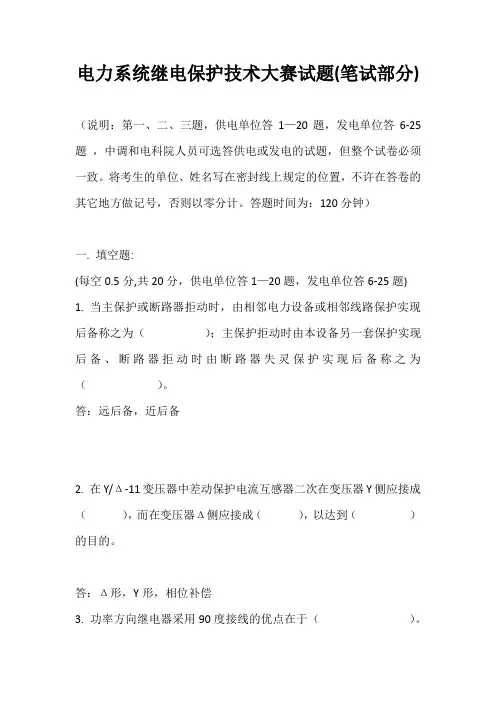

电力系统继电保护技术大赛试题(笔试部分)

电力系统继电保护技术大赛试题(笔试部分)

电力系统继电保护技术大赛试题(笔试部分)

（说明：第一、二、三题，供电单位答1—20题，发电单位答6-25题 ，中调和电科院人员可选答供电或发电的试题，但整个试卷必须一致。将考生的单位、姓名写在密封线上规定的位置，不许在答卷的其它地方做记号，否则以零分计。答题时间为：120分钟）

一. 填空题:

(每空0.5分,共20分，供电单位答1—20题，发电单位答6-25题)

1. 当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为（ ）；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为（ ）。

答：远后备，近后备

2. 在Y/Δ-11变压器中差动保护电流互感器二次在变压器Y侧应接成（ ），而在变压器Δ侧应接成（ ），以达到（ ）的目的。

答：Δ形，Y形，相位补偿

3. 功率方向继电器采用90度接线的优点在于（ ）。

答：两相短路时无死区。

4. 距离保护的末端最小短路电流应（ ）其最小精工电流的2倍，否则可造成保护范围（ ）。

答：大于，缩短

5. 电力系统振荡时，随着振荡电流增大，而母线电压（ ），阻抗元件的测量阻抗（ ），当测量阻抗落入（ ）时，距离保护将发生误动作。

答：降低，减小，继电器动作特性以内

6. 小接地电流系统单相接地时，故障相对地电压为零，非故障相对地电压升至（ ），零序电压大小等于（ ）。

答：，线电压，相电压

7. 闭锁式高频方向保护在故障时起动发信，而（ ）时停止发信。其动作掉闸的基本条件是（ ）。

答：正向元件动作，正向元件动作且收不到闭锁信号。
