停送电工作的安全措施

附件四：

润宏煤业祥西风井投运

井下停送电安全技术措施

根据润宏煤业生产衔接安排，我矿计划于2012年11月8日上午对祥西风井投运，为了确保祥西风井顺利投运，拟定以下祥西风井试运行及通风系统调整井上、下停送电方案及安全技术措施。

一、概述

（一）通风系统：

润宏煤业的通风方式为中央分列式，通风方法为机械抽出式。

矿井现有三个进风井，分别为：主斜井、安全出口井、祥西回风立井；一个回风立井为：回风立井。

（二）主要通风机参数

1.现回风立井安装有山西运城安瑞节能风机有限公司生产的轴流式通风机2台，型号为BDK54-6-№18，配套电机功率2×132KW,风机运行角度-6°,风机排风量3917m3/min,负压1480Pa.

2.祥西风井已安装运城盛佳通风设备有限公司生产的FBCDZ-№24轴流式风机2台，电机功率2×250KW, 根据风机性能测定参数，风叶角度选择0°，预计投运后祥西风井主扇风量5500m3/min，主扇负压1547Pa。

二、成立润宏煤业祥西风井投运停送电领导小组

组 长：李志强

副组长：胡要林 焦大兵

现场停送电负责人：史云中 李二军

成 员：原 亮 李亚飞 李钢晋 宋艳平 徐晋国

焦 强 卢计堂 景林晋 毋小龙 程 冲

参加润宏煤业祥西风井投运停送电人员：机电科管理人员及技术人员、机电队管理人员及技术人员、各队组机电队长或负责人、安监员、瓦斯检查工、机电工区电管员等有关人员。

三、祥西风井投运井下停电前机电系统的准备工作

1、机电科安排机电队对原回风立井和祥西回风井主要通风机房设备完好状态进行检查。

2、祥西回风井试运行及通风系统调整前，机电科组织人员负责落实对井下机电设备全面检查工作，保证所有机电设备完好。

3、机电科负责组织祥西回风井试运行及通风系统调整前停电及祥西回风井试运行及通风系统调整完毕后的送电工作，

停送电安全技术措施

一、 停电原因：

沁水县供电局来我矿对10KV变电所进行打压试验，864线路正在试验，预计下午14时对892备用线路进行试验，需对供电线路进行更换。为了对我矿的生产、生活用电不产生任何影响。特申请892备用线路切换为864主供线路。特此报告，请矿调度给予配合。

二、申请时间

停电时间定于：2011年6月30日14时00分至2011年6月30日14时5分

三、施工步骤

1：在井上的电气设备或线路上需要停电时，必须按下列步骤完成各项工作。

（1）停送电前必须与有关部门汇报或联系妥善。

（2）停电拉闸操作必须按照开关、负荷侧刀闸、母线侧刀闸的顺序依次操作。送电合闸的顺序与此相反，严禁带负荷拉刀闸。

（3）开关停电后必须将其手柄锁住，并悬挂“禁止送电、有人工作”字样的停电警示牌和停送电对号牌，以防发生误操作。

（4）验电时，必须注意使用与其电压等级相适应的验电器。验电前，应先在有电的设备上进行试验，确实证明验电

器良好，而后再检验被切断电源的设备、线路有无电压。

2：停电检修，检修工作完成后，必须按照下列步骤进行送电。

（1）工作负责人必须详细检查线路和设备是否正常，接地是否正确。

（2）拆除短路接地线时，必须先拆除导体的一端，然后拆除接地的一端。

（3）按停送电制度和各项操作规定进行送电，在合闸送电的同时，要注意表计的指示，如发现异常现象时，应立即拉闸，并报告工作负责人和有关领导，以便及时查找原因。

3：在电容器上进行停电工作时，应先断开电源，将电容器逐台放电接地后，才能进行工作。

4：执行停送电操作时，必须按下列规定使用绝缘用具：

（1）操作高压电气设备时，操作人员应戴绝缘手套，穿绝缘靴或站在绝缘（垫）台上。

（2）操作千伏级电气设备时，应戴绝缘手套或穿绝缘靴。

停送电安全技术措施

1、 经矿井有关领导，调度室及有关单位审批后方可施工，否则不得施工。

2、 检修期间，凡属检修项目，必须按停电计划进行，并事先与矿调度室及矿地面停电负责人取得联系，不得随意提前，拖后或更改。

3、 与被送电工作负责人进行联系，并由工作负责人填写工作票，工作票签发后交给值班人员操作并签字后方可按工作票所写内容进行工作。

4、 操作高压设备时，必须使用符合线路电压等级并符合绝缘要求的器具。必须严格使用工作票，并做到一人操作一人监护，实行唱票操作。停电操作必须按以下操作顺序进行，停电时，先停油断路器，再停负荷隔离开关，并挂上“有人工作，禁止送电”的标志牌。

5、 停电后，必须使用合格的验电笔验电，确认无电后再放电，然后进行可靠的三相短路接地，其接地铜线截面积不少于25m㎡.

6、 检查电源母线时，两回路线间必须用于线路电压等级相符合的绝缘材料遮拦隔开。

7、 凡是在可能反送电的双回路线上检查一个回路时，必须拉开该检修回路的两端开关，并挂上“有人工作 禁止送电”的标志牌，防止反送电。

8、 检修完毕后，工作负责人必须做全面的检查，各种临时设施必须拆除，交回工作票。由值班人员按规定恢复送电工作。

9、 各变电所值班人员必须详细交待清楚，双方签字后方可交班。对于同一线路多处检修，应特别引起重视，坚持做到各检修点工作票全部收回后才能送电。

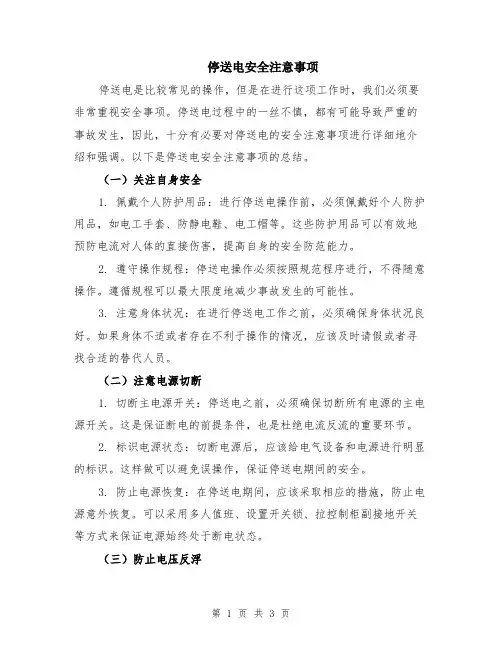

第 1 页 共 3 页 停送电安全注意事项

停送电是比较常见的操作，但是在进行这项工作时，我们必须要非常重视安全事项。停送电过程中的一丝不慎，都有可能导致严重的事故发生，因此，十分有必要对停送电的安全注意事项进行详细地介绍和强调。以下是停送电安全注意事项的总结。

（一）关注自身安全

1. 佩戴个人防护用品：进行停送电操作前，必须佩戴好个人防护用品，如电工手套、防静电鞋、电工帽等。这些防护用品可以有效地预防电流对人体的直接伤害，提高自身的安全防范能力。

2. 遵守操作规程：停送电操作必须按照规范程序进行，不得随意操作。遵循规程可以最大限度地减少事故发生的可能性。

3. 注意身体状况：在进行停送电工作之前，必须确保身体状况良好。如果身体不适或者存在不利于操作的情况，应该及时请假或者寻找合适的替代人员。

（二）注意电源切断

1. 切断主电源开关：停送电之前，必须确保切断所有电源的主电源开关。这是保证断电的前提条件，也是杜绝电流反流的重要环节。

2. 标识电源状态：切断电源后，应该给电气设备和电源进行明显的标识。这样做可以避免误操作，保证停送电期间的安全。

3. 防止电源恢复：在停送电期间，应该采取相应的措施，防止电源意外恢复。可以采用多人值班、设置开关锁、拉控制柜副接地开关等方式来保证电源始终处于断电状态。

（三）防止电压反浮 第 2 页 共 3 页 1. 接地保护：在停送电操作过程中，必须确保设备和导体的良好接地。接地保护可以有效地防止电压反浮，降低人员触电的风险。

2. 检查接地电阻：在切断电源之后，应该及时检查接地电阻的情况。接地电阻太大或者接地线路存在故障的情况下，应该及时修复。

3. 检查设备绝缘：停送电之前，应该对设备的绝缘状态进行检查。绝缘状态不良的设备应该进行维修或者更换。

（四）避免误操作

1. 严格操作权限：只有经过专业培训和授权的人员才可以进行停送电操作。确保只有具备相关知识和技能的人员才能接触电气设备。
