变频器调试基本步骤

  • 格式：docx
  • 大小：37.07 KB
  • 文档页数：2

变频器调试基本步骤

1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。

2.参数设置：根据实际需求，设置变频器的基本参数。这些参数包括额定电流、电压和频率等。参数设置通常需要参考变频器的说明书，根据实际情况进行调整。

3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。然后，通过按下停止按钮来停止变频器和电机。接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。

4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。如果正常工作，则表示变频器具有足够的过载能力。然后，通过改变控制信号的频率，来测试变频器的响应速度。观察电机的转速变化情况，判断变频器的响应速度是否满足要求。

6.参数优化：根据实际应用需求，进行参数优化。可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。

7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。这些记录对于今后的备案和维护非常重要。可以通过填写调试记录表格或使用电子记录工具进行记录。 总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。

合集下载

变频器调试的基本步骤(精)

变频器调试的基本步骤(精)

变频器调试的基本步骤

Basic Step of Debugging for Frequency Converter

滕峰 张春玲 济南第一棉纺织厂鲁港公司

摘要 变频器调试的基本步骤有空载检验、带电机空载运行、带载试运行、与上位机联机统调等；完成这些步骤应注意的问题。

在开发、制造变频器时，为满足用户需要，设计了多种可供选择的设定、保护和显示功能，但如何充分发挥这些功能，合理使用变频器，仍是用户需要注意的问题。

首先，在将变频器接通电源前需要检查它的输入、输出端是否符合说明书要求。特别要看是否有新的内容增加，认真阅读注意事项。

一、变频器的空载通电检验

1.将变频器的接地端子接地。

2.将变频器的电源输入端子经过漏电保护开关接到电源上。

3.检查变频器显示窗的出厂显示是否正常，如果不正确，应复位，否则要求退换。

4.熟悉变频器的操作键。

一般的变频器均有运行（RUN）、停止（STOP）、编程（PROG）、数据/确认（DATA/ENTER）、增加（UP、▲）、减少（DOWN、▼）等6个键，不同变频器操作键的定义基本相同。此外有的变频器还有监视（MONTTOR/DISPLAY）、复位（RESET）、寸动（JOG）、移位（SHIFT）等功能键。

二、变频器带电机空载运行

1.设置电机的功率、极数，要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。V/f类型的选择包括最高频率、基本频率和转矩类型等项目。最高频率是变频器—电动机系统可以运行的最高频率，由于变频器自身的最高频率可能较高，当电动机容许的最高频率低于变频器的最高频率时，应按电动机及其负载的要求进行设定。基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线，应按电动机的额定电压进行设定。转矩类型指的是负载是恒转矩负载还是变转矩负载。用户根据变频器使用说明书中的V/f类型图和负载特点，选择其中的一种类型。通用变频器均备有多条V/f曲线供用户选择，用户在使用时应根据负载的性质选择合适的V/f曲线。如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。在异步电机变频调速系统中，转矩的控制较复杂。在低频段，由于电阻、漏电抗的影响不容忽略，若仍保持V/f为常数，则磁通将减小，进而减小了电机的输出转矩。为此，在低频段要对电压进行适当补偿以提升转矩。一般变频器均由用户进行人工设定补偿。日立J300变频器则为用户提供两种选择：自行设定和自动转矩提升。

ABB变频器调试步骤

ABB变频器调试步骤

510变频器调试手册

1、按ENTER键进入，面板显示REF；

2、按上/下键，直至显示PAR；

3、按ENTER键进入，显示“01” ……“99”参数组之一；

4按上/下键，使之显示“99”，并按ENTER确认；

5、按上/下键，使之显示9902，并按ENTER进入；

6、按上/下键，使之显示5，选择控制宏为HAND/AUTO，并按ENTER确认；

7、按上/下键，使之显示9905，并按ENTER进入；

8、按上/下键，选择电机额定电压为400V，并按ENTER确认；

9、按上/下键，使之显示9906，并按ENTER进入；

10、按上/下键，选择电机额定电流(参考电机铭牌)，并按ENTER确认；

11、按上/下键，使之显示9907，并按ENTER进入；

12、按上/下键，选择电机额定频率为50，并按ENTER确认；

13、按上/下键，使之显示9908，并按ENTER进入；

14、按上/下键，选择电机额定转速（参考电机名牌），并按ENTER确认；

15、按上/下键，使之显示9909，并按ENTER进入；

16、按上/下键，选择电机额定功率（参考电机名牌），并按ENTER确认；

17、按EXIT键退出，面板显示“99”；

18、按上/下键，使之显示“10”，并按ENTER确认；

19、按上/下键，使之显示1001，并按ENTER进入；

20、按上/下键，选择外部1命令为1（DI1—2线控制启停），并按ENTER确认；

21、按上/下键，使之显示1002，并按ENTER进入；

22、按上/下键，选择外部2命令为20（DI5—2线控制启停），并按ENTER确认；

23、按上/下键，使之显示1003，并按ENTER进入；

24、按上/下键，选择电机转向1正向（如果在接上电机之后电机转向相反，则把此项修改为2），并按ENTER确认；

25、按EXIT键退出，面板显示“10”；

26、按上/下键，使之显示“11”，并按ENTER确认；

变频器调试的基本方法和步骤

变频器调试的基本方法和步骤

变频器调试的基本方法和步骤

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

主要应用在风机、水泵的应用上。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。以下谈下一般变频器调试的基本方法。

变频器调试的基本方法和步骤：

一、变频器的空载通电验

1、将变频器的接地端子接地。

2、将变频器的电源输入端子经过漏电保护开关接到电源上。

3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。

4、熟悉变频器的操作键。一般的变频器均有运行（RUN）、停止（STOP）、编程（PROG）、数据P确认（DATAPENTER）、增加（UP、▲）、减少（DOWN、）等6个键，不同变频器操作键的定义基本相同。此外有的变频器还有监视（MONITORPDISPLAY）、复位（RESET）、寸动（JOG）、移位（SHIFT）等功能键。

二、变频器带电机空载运行

1、设置电机的功率、极数，要综合考虑变频器的工作电流。

2、设定变频器的最大输出频率、基频、设置转矩特性。通用变频器均备有多条VPf曲线供用户选择，用户在使用时应根据负载的性质选择合适的VPf曲线。如果是风机和泵类负载，要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。为了改善变频器启动时的低速性能，使电机输出的转矩能满足生产负载启动的要求，要调整启动转矩。在异步电

变频器调试的基本步骤

变频器调试的基本步骤

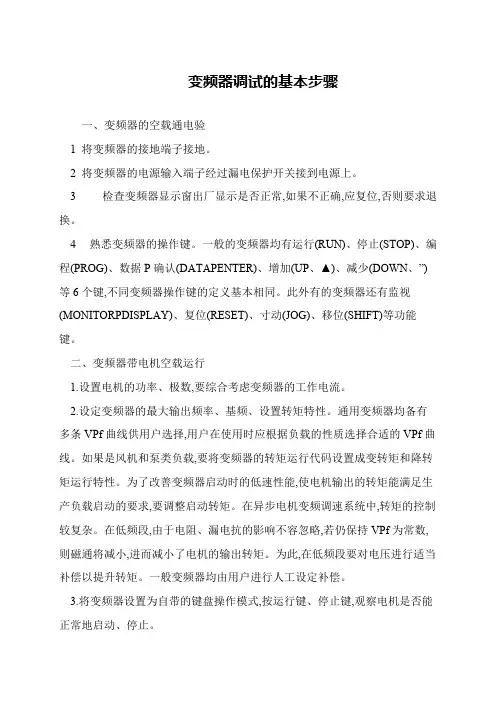

变频器调试的基本步骤 一、变频器的空载通电验 1 将变频器的接地端子接地。 2 将变频器的电源输入端子经过漏电保护开关接到电源上。 3 检查变频器显示窗出厂显示是否正常,如果不正确,应复位,否则要求退换。 4 熟悉变频器的操作键。一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、”)等6个键,不同变频器操作键的定义基本相同。此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。 二、变频器带电机空载运行 1.设置电机的功率、极数,要综合考虑变频器的工作电流。 2.设定变频器的最大输出频率、基频、设置转矩特性。通用变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。在异步电机变频调速系统中,转矩的控制较复杂。在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。为此,在低频段要对电压进行适当补偿以提升转矩。一般变频器均由用户进行人工设定补偿。 3.将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。
