污水管道改造施工方案

污水管道施工方案

（一）污水管道施工方案

1、污水管道施工工艺流程

沟槽挖土→ 管道基础施工 →管道坞膀 → 沟槽回填

2、沟槽开挖

污水管的埋深较浅，管道埋深一般在1.5米～2.5米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。

据此，污水管的沟槽采用放坡开挖，明排水施工。边坡1:1。沟槽用人工开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。

槽边堆土高度不宜高于1.5m（堆土边坡内侧按照1：1.5控制）。

管道沟槽开挖的深度一般在2米左右

对于局部深度在3.0～4.5m，需先进行开挖，将表层1.5m的粘土挖除，上口宽度为15m左右，边坡为1：1.5，下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般在5.5～6.5m，井点管距坑壁不小于1m，间距为0.8~1.6m，滤管要埋在比槽底低0.9~1.2m处。井点降水2～3天后，进行沟槽开挖，边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚6～6.4cm、宽16～20cm，长3～4m，横向放置，竖撑采用20×20cm木方，中间采用Φ63.5×6mm钢管作为撑柱。

3.4、管道基础施工

硬聚氯乙稀UPVC加筋管管道基础按照《硬聚氯乙稀UPVC加筋管室外排水管道工程设计通用图》，管道基础采用碎石或砾石砂，碎石粒径为25～38mm，砾石砂的粒径为≤60mm。钢筋混凝土管道基础采用混凝土基础。

在沟槽开挖完毕后，在槽口上方每隔20m或30m设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。

高邮市海潮东路东延建设工程施工方案 江苏华泰道路桥梁工程有限公司

目 录

1、工程概况„„„„„„„„„„„„„„„„„„„„„„

2、工期及质量目标„„„„„„„„„„„„„„„„„„„

3、施工准备情况„„„„„„„„„„„„„„„„„„„„

4、施工总体部署„„„„„„„„„„„„„„„„„„„„

5、施工组织机构及管理网络„„„„„„„„„„„„„„„

6、主要分部、分项施工工艺和方法„„„„„„„„„„„„

7、针对本工程专项施工组织设计„„„„„„„„„„„„„

8、季节性施工措施„„„„„„„„„„„„„„„„„„„

9、实现质量目标的措施„„„„„„„„„„„„„„„„„

10、工期保证措施 „„„„„„„„„„„„„„„„„„„

11、安全生产和文明施工措施 „„„„„„„„„„„„„„

12、降低成本、提高经济效益措施 „„„„„„„„„„„„

13、施工进度计划，劳动力安排一览表 „„„„„„„„„„

14、计划投入的主要施工机械设备表 „„„„„„„„„„„

15、回访保修措施 „„„„„„„„„„„„„„„„„„„

高邮市海潮东路东延建设工程施工方案 江苏华泰道路桥梁工程有限公司

施工组织设计

第一章 工程概况

一、工程概述

1、工程名称：高邮市海潮东路东延建设工程；

2、建设地点：高邮黄渡村，西起规划经三路，东至待建省道237；

3、建设规模：全长约595.562米；

二、施工说明

高邮市海潮东路东延建设工程排水部分实行雨污分流的方法设计，雨污水管道采用Sn8聚乙烯（HDPE）塑钢缠绕排水管（SRWPE），连接雨水井与雨水检查井的支管采用D225

U-PVC管。管道接口采用不锈钢卡箍连接或电容套（柔性）接口。

1、施工程序：

HDPE管和U-PVC管施工程序：定位放线→机械沟槽开挖→人工修槽→管道砂垫层→管道安装→单口水压试验→检查井→闭水试验→土方回填；

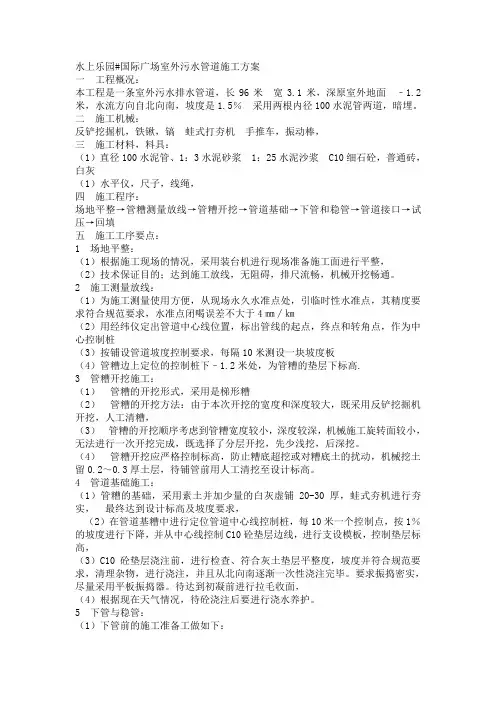

水上乐园#国际广场室外污水管道施工方案

一 工程概况：

本工程是一条室外污水排水管道，长96米 宽3.1米，深原室外地面 ﹣1.2米，水流方向自北向南，坡度是1.5％ 采用两根内径100水泥管两道，暗埋。

二 施工机械：

反铲挖掘机，铁锹，镐 蛙式打夯机 手推车，振动棒，

三 施工材料，料具：

（1）直径100水泥管、1：3水泥砂浆 1：25水泥沙浆 C10细石砼，普通砖，白灰

（1）水平仪，尺子，线绳，

四 施工程序：

场地平整→管糟测量放线→管糟开挖→管道基础→下管和稳管→管道接口→试压→回填

五 施工工序要点：

1 场地平整：

（1）根据施工现场的情况，采用装台机进行现场准备施工面进行平整，

（2）技术保证目的；达到施工放线，无阻碍，排尺流畅，机械开挖畅通。

2 施工测量放线：

（1）为施工测量使用方便，从现场永久水准点处，引临时性水准点，其精度要求符合规范要求，水准点闭喝误差不大于4㎜∕㎞

（2）用经纬仪定出管道中心线位置，标出管线的起点，终点和转角点，作为中心控制桩

（3）按铺设管道坡度控制要求，每隔10米测设一块坡度板

（4）管糟边上定位的控制桩下–1.2米处，为管糟的垫层下标高.

3 管糟开挖施工：

（1） 管糟的开挖形式，采用是梯形糟

（2） 管糟的开挖方法：由于本次开挖的宽度和深度较大，既采用反铲挖掘机开挖，人工清糟，

（3） 管糟的开挖顺序考虑到管糟宽度较小，深度较深，机械施工旋转面较小，无法进行一次开挖完成，既选择了分层开挖，先少浅挖，后深挖。

（4） 管糟开挖应严格控制标高，防止糟底超挖或对糟底土的扰动，机械挖土留0.2～0.3厚土层，待铺管前用人工清挖至设计标高。

4 管道基础施工：

（1）管糟的基础，采用素土并加少量的白灰虚铺20-30厚，蛙式夯机进行夯实， 最终达到设计标高及坡度要求，

（2）在管道基糟中进行定位管道中心线控制桩，每10米一个控制点，按1％的坡度进行下降，并从中心线控制C10砼垫层边线，进行支设模板，控制垫层标高，

繁昌县镇乡燃气输配工程

龙港纳米段天然气管道深埋

施

工

方

案

二〇一二年六月八日

天然气管道改建施工方案

一、工程概况

该工程为配合荻港镇修建景观渠。改建要求是利用原有管道，重新开挖管沟后，将原有管道深埋。

二、施工流程

新沟槽开挖→原有管道表面覆土层清除→人工清出原有管道→管道下沟→回填土。

三、管沟开槽

1、根据现场踏勘，在龙港纳米段利用原有管道，重新开挖管沟后，将原有管道深埋。

2、管沟开挖时，应注意保护原有天然气管道，不得对天然气管道造成损坏。

3、管沟开挖应根据现场所需的施工条件确定长度，保证天燃气管道自然下降至沟底-70CM，达到深埋的效果。

4、沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须清除，然后铺一层厚度0.15m的砂土或素土，并整平夯实。

四、原有管道清管

1、根据现有的标志桩位置，人工开挖找点，探明已建管道的具体埋深。

2、清除管道表面的覆土层，清除覆土层时一定要分层清除，以防止因管道埋深不同，对管道的损坏。 3、人工清除管道四周的覆土。

五、管沟回填

1、管沟经过验收合格后，方可进行回填。

2、沟槽内有积水必须先排除，方可进行回填。

3、在管顶回填30㎝厚的素土，不得含有腐植土和工程垃圾。

4、回填至30㎝时敷设警示带。
