维修电工高级工试题库及答案

维修电工高级工试题库及答案

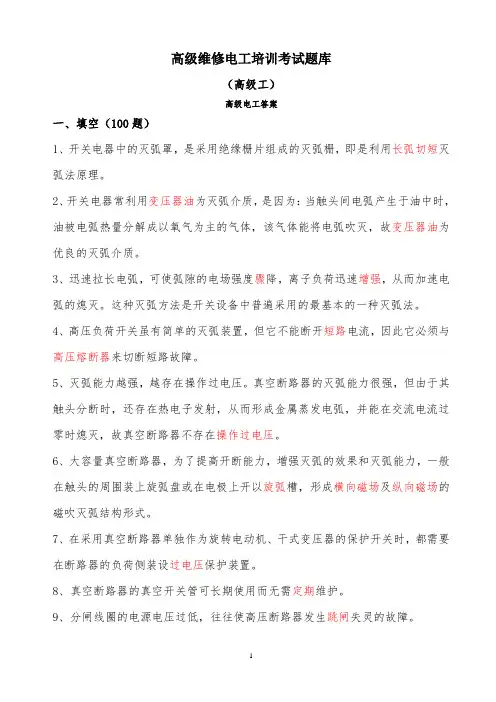

高级维修电工培训考试题库

（高级工）

高级电工答案

一、填空（ 100 题）

1、开关电器中的灭弧罩，是采用绝缘栅片组成的灭弧栅，即是利用 长弧切短 灭弧法原理。

2、开关电器常利用 变压器油 为灭弧介质，是因为：当触头间电弧产生于油中 时，油被电弧热量分解成以氧气为主的气体，该气体能将电弧吹灭，故 变压器 油为优良的灭弧介质。

3、迅速拉长电弧，可使弧隙的电场强度 骤降，离子负荷迅速 增强 ，从而加速 电弧的熄灭。这种灭弧方法是开关设备中普遍采用的最基本的一种灭弧法。

4、高压负荷开关虽有简单的灭弧装置，但它不能断开 短路 电流，因此它必须 与 高压熔断器 来切断短路故障。

5、灭弧能力越强，越存在操作过电压。真空断路器的灭弧能力很强，但由于 其触头分断时，还存在热电子发射，从而形成金属蒸发电弧，并能在交流电流 过零时熄灭，故真空2

断路器不存在 操作过电压 。

6、大容量真空断路器，为了提高开断能力，增强灭弧的效果和灭弧能力，一 般在触头的周围装上旋弧盘或在电极上开以 旋弧槽，形成横向磁场 及纵向磁场 的磁吹灭弧结构形式。

7、在采用真空断路器单独作为旋转电动机、干式变压器的保护开关时，都需 要在断路器的负荷侧装设 过电压 保护装置。

8、真空断路器的真空开关管可长期使用而无需 定期 维护。

9、分闸线圈的电源电压过低，往往使高压断路器发生 跳闸 失灵的故障。

10、3~35Kv电压互感器高压熔断器熔丝熔断时，为防止继电器保护 误动作，应

先停止有关保护，再进行处理。

11 、电压互感器一次熔丝连接熔断时，可更换 加大 容量的熔丝。

12、 电流互感器接线端子松动或回路断线造成开路，处理时应带 线手套，使用 绝缘工具，并站在 绝缘垫上进行处理。如消除不了，应停电处理。

13、 更换电压互感器时，要核对二次电压 相位、变压比 及计量表计的 转向。当 电压比改变时，应改变计量表计的 倍率及继电保护定值。

14、 35Kv变压器有载调压操作可能引起 轻瓦斯保护动作。

15、 并联电容器的运行电压超过其额定电压 1：1 倍时，或室内温度超过 40oC 时，都应将电容器停止运行。

16、 并联电容器故障掉闸后， 值班人员应检查电容器有无外部放电 闪络、鼓肚、 漏油、 过热等现象。如外部没有明显故障，可停用半小时左右，再试送电一 次。如试送不良，则应通过实验检查确定故障点。

17、 高压隔离开关在运行中，若发现绝缘子表面严重 放电 或绝缘子破裂，应立 即将高开关分断，退出运行。 3

18、 若错合高压隔离开关时，无论是否造成故障，均应立即再 拉开，并迅速 上 报有关部门 。

19、 采用电压互感器的一次绕阻或灯泡作为电容器的 放电电阻 时，为保证电容 器的可靠放电，放电回路应装设熔断器作 断路保护。

20、 接触器在额定电压和额定电流下工作时，触头仍过热，其原因是动静触头 之间的接触电阻 增大所引起的。

21、 接触器的铁心在闭合过程中，交流励磁线圈内的电流是 由小变大 。

22、 接触器的交流励磁线圈，接在额定电压相等的直流电源上，因阻抗 太大，

电流太小，而线圈不能正常工作。

23、熔断器的分断能力与其灭弧性能 无关。

24、在工厂供电系统中，二次回路毕竟时器一次电路的辅助部分，因此对供电 系统的 安全、可靠、优质、经济运行 影响不大。

25、继电保护装置的主要作用是通过 预防或缩小 事故范围来提高电力系统运行 的可靠性，最大限度的保证安全可靠供电。

26、断路器的控制回路主要包括跳闸和合闸的电器操作回路、监视跳合闸回路 完整性以及表示断路器位置状态 （分、合）的信号回路、防止其多次合闸的 “跳 跃”闭锁回路等。

27、断路器的事故跳闸信号回路，应按“ 不对应原理 ”接线。

28、中央信号装置包括 事故信号装置和 预告 信号装置两种。

29、容量较大的工厂变电所，由于断路器台数较多，同时发生事故的机会也较 大，因此采用中央复归不重复动作的信号装置，便于对事故回路的 查寻 。

30、10Kv 变配电设备或线路过电流保护的动作电流是按躲开被保护设备 （包括

线路）的 最大工作电流来整定的，并配以动作时限。 4

31、定时限过电流保护的动作时间与短路电流大小成 反比 关系，短路电流 越大 ， 动作时间越短。

32、电流速断保护的动作电流要选得 大于 被保护设备（线路）末端的最大短路 电流，这就保证了上、下级速断保护动作的选择性。

33、电流速断保护能保护线路 全长, 过电流保护不能保护线路 全长。

34、由于保证断路器动作选择性，线路速断保护存在保护“ 死区 ”。

35、为了弥补死区得不到保护的缺陷，在装设有电流速断保护的线路上，还必 须配备带

时限的过电流保护。

36、作为对线路的 相间 短路保护，除需设置带时限的过电流保护装置外，还需 设置瞬时动作的电流速断保护装置。

37、对于线路的过电流保护装置，保护时限采用 阶梯 整定原则，越靠近电源， 动作时间越长，故当动作时限达一定值时，应配合装设电流速断保护。

38、 对于800KvA及以上容量的电力变压器以及 400KVA及以上的车间变压器均

应装设 瓦斯保护。

39、 对于容量在1000KVA及以上单独运行的电力变压器以及容量在 6300KVA及

以上并列运行的变压器均应装设 纵联差动 保护。

40、 对6~10KV小电流接地系统，在电缆终端盒处安装零序电流互感器是为线 路采取的

单相 接地保护。

41、 安装有零序电流互感器的电流终端盒的接地线，必须穿过零序电流互感器

的铁心，发生单相接地故障时，继电器才会动作。

42、 架空线路也是用 零序电流互感器进行单相接地保护。

43、 变压器电流速断保护的动作电流按躲过 最大负载电流来整定。

44、 10KV电力变压器过负载保护动作后，经一段延时发出警报信号，不作用于 跳闸。

45、 10KV电力变压器气体继电器保护动作时，轻瓦斯信号是 声光报警，重瓦斯 动作则5

作用于 跳闸。

46、 并联电容器装设处，不宜装 过电压保护。

47、 为防止并联电容器过负载，应装设 过负荷 保护装置。

48、 检查继电器的触头，动合触头在闭合后，应有足够的压力，即可动部分动

作值最终位置时，动合触头接触后应有一定的 超行程 。

49、 修理继电器触头时，可以使用砂纸、锉刀来锉平触头 烧伤 处。

50、三线三柱电压互感器一次绕组中性点不允许 接地 ，只能用于测量三相线电 压，不能用于检查各相绝缘。

51、三台单相电压互器按接线方式连接，其一次侧中性点接地，二次侧可以反 映各相的

对地电压，因此可以用于绝缘检查装置。

52、 电磁式电流继电器（DL型）调整返回系数时，调整动片的 初始位置，将动 片与磁极间距离 加大，可以使返回系数减少。

53、 使过流继电器触头闭合的 最小电流就是继电器的返回电流。

54、 BS-7B型时间继电器时通过改变其内部一根联接线（1#线）连接到集成电

路 IC2 的不同管脚来改变其延时时间范围的，而在某一个范围内，又可以通过 改变旋钮指针 分度（1~5）来整定时间的大小。

55、 一般来说，继电器的质量越好，接线越简单，所包含的接点数目 越少，则 保护装置的动作越可靠。

56、 气体（瓦斯）保护装置的特点是动作 迅速，灵敏度 高，能反映变压器油箱 内部的各种类型的故障，也能反映油箱外部的一些故障。

57、 定时限过流保护装置的 时限 一经整定，其动作 时间 就固定不变了。

58、 变压器的 差动 保护装置的保护范围是变压器及其两侧的电流互感器按装地 点之间的区域。 6

59、 自动重合闸装置只适用于 电缆电路，而不适用于 架空线路。

60、 架空线路是电力系统中一个薄弱环节，故障机会多，但大部分故障是 瞬间 性的，因此，当手动合闸时，断路器遇故障跳闸后，自动重合闸装置允许合闸 一次，以排除暂时性故障。

61、 自动重合闸装置对架空线路值允许重合 一次，而对电缆线路允许重合 2~3 次。

62、一次性重合闸装置，只对暂时性故障动作一次，对永久性故障重合闸装置

不动作。

63、重合器是将二次回路的 继电保护 功能与断路器的 分合功能融于一体而构成 的一种智能化的开关设备。

64、重合器无需附加控制和操纵装置，故操作电源、继电保护屏、配电间皆可 省去。

65、工作电源线路的断路器因继电器保护装置动作跳闸后，备用电源 自动投入

装置应将备用线路投入，以保证供电的连续性。

66、 当工作电源线路 失压时，备用电源自动投入装置(APD装置)应先合上备 用电源开关，再 断开失压线路电源开关，以保证 供电不中断。

67、 采用电磁操动机构的断路器控制回路和信号系统中，当手动控制开关 SA

在合闸位置时，由于继电保护动作使断路器跳闸，其辅助触点 QF(1-2) 复位， 接通闪光电源，使绿灯闪光，则说明出现了 跳闸事故。

68、 事故信号用来显示断路器在 事故情况下的工作状态。红信号灯闪光表示断 路器自动合闸，绿信号灯闪光表示断路器自动 跳闸。

69、 断路器在合闸位置时 红灯亮，同时监视着跳闸回路的 完好 性。

70、 操作电源采用硅整流器带电容储能的 直流系统，当出现断路事故时，电容

储能用来使 绿灯闪光的。 71 、利用一个具有电压电流线圈的防跳继电器或 两个中间继电器组成的防跳继电器，可以防止因故障已跳闸的断路器再次 合 7

闸，即避免断路器 “合闸—跳闸” 的跳跃现象，使事故 扩大 。

72、 柜内、屏内设备之间或与端子排的连接导线应是 绝缘线，不允许有 接头。

73、 柜内、屏内的二次配线可以使用 铝芯绝缘 导线。

74、 除电子元件回路外，二次回路的导线截面不应小于 1.0mm2。

75、检查二次接线的正确性时，可借用电缆铅皮做 公共 导线，也可用一根芯线 做公共线，用电池和氖灯泡依次检查各芯线或导线是否构成通路。

76、二次回路操作电源是供高压断路器 跳闸、合闸 回路的电源。

77、变配电所中断路器的合闸、跳闸电源是 操作 电源。继电保护、信号设备使 用的电源不是 操作 电源。

78、对操作电源的要求主要在供电的 可靠 性，尽可能不受供电系统运行的 影响 。

79、变配电所装有两台硅整流装置，其中一台容量较小，在直流“ +”极间用

二极管 VD 隔离。其作用是防止较小容量的整流柜向合闸母线供电，从而保证 操作电源

可靠。

80、在变配电所变压器保护和 6~10KV 线路保护的操作电源处，分别装有补偿 电压用的电容器组，其作用是保证断路器的故障下能 跳闸 。

81、断路器电磁操作机构的电源只能是 交流 电源。

83、 密封镉镍蓄电池在（20士 5） oC的环境温度下充电，先以4A充电5h后， 转入

0.1~0.2A 浮充电即可 使用。

84、 对直流电源进行监察的装置，作用是防止两点接地时可能发生 跳闸。为此 在220V直流电源电路中任何一极的绝缘电阻下降到 15~20K?寸，绝缘监察装置 应能发出灯光和音响 信号。

85、 密封蓄电池经过长期搁置，电池容量会 不足或不均 。这是活性物质发生较 大的化学变化引起的，一般可经过 1 ~2次活化恢复容量。
