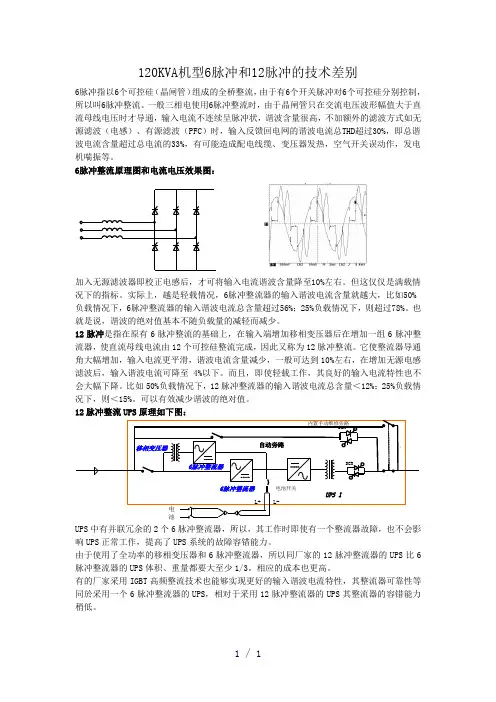

1 / 1 120KVA机型6脉冲和12脉冲的技术差别
6脉冲指以6个可控硅（晶闸管）组成的全桥整流，由于有6个开关脉冲对6个可控硅分别控制，所以叫6脉冲整流。一般三相电使用6脉冲整流时，由于晶闸管只在交流电压波形幅值大于直流母线电压时才导通，输入电流不连续呈脉冲状，谐波含量很高，不加额外的滤波方式如无源滤波（电感）、有源滤波（PFC）时，输入反馈回电网的谐波电流总THD超过30%，即总谐波电流含量超过总电流的33%，有可能造成配电线缆、变压器发热，空气开关误动作，发电机喘振等。
6脉冲整流原理图和电流电压效果图：
加入无源滤波器即校正电感后，才可将输入电流谐波含量降至10%左右。但这仅仅是满载情况下的指标。实际上，越是轻载情况，6脉冲整流器的输入谐波电流含量就越大，比如50%负载情况下，6脉冲整流器的输入谐波电流总含量超过56%；25%负载情况下，则超过78%。也就是说，谐波的绝对值基本不随负载量的减轻而减少。
12脉冲是指在原有6脉冲整流的基础上，在输入端增加移相变压器后在增加一组6脉冲整流器，使直流母线电流由12个可控硅整流完成，因此又称为12脉冲整流。它使整流器导通角大幅增加，输入电流更平滑，谐波电流含量减少，一般可达到10%左右，在增加无源电感滤波后，输入谐波电流可降至4%以下。而且，即使轻载工作，其良好的输入电流特性也不会大幅下降。比如50%负载情况下，12脉冲整流器的输入谐波电流总含量＜12%；25%负载情况下，则＜15%。可以有效减少谐波的绝对值。
12脉冲整流UPS原理如下图：
自动旁路移相变压器L+L-电池开关内置手动维修旁路UPS 1电池SCRSCR6脉冲整流器6脉冲整流器
UPS中有并联冗余的2个6脉冲整流器，所以，其工作时即使有一个整流器故障，也不会影响UPS正常工作，提高了UPS系统的故障容错能力。
由于使用了全功率的移相变压器和6脉冲整流器，所以同厂家的12脉冲整流器的UPS比6脉冲整流器的UPS体积、重量都要大至少1/3。相应的成本也更高。

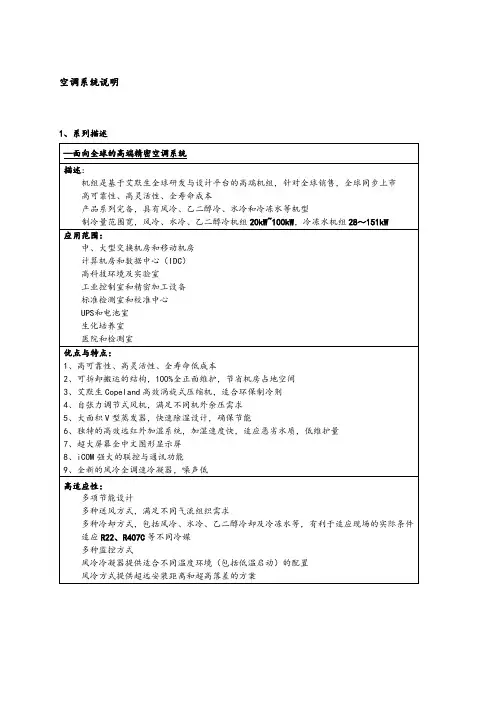

空调系统说明
1、系列描述
─面向全球的高端精密空调系统
描述：
机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市
高可靠性、高灵活性、全寿命成本
产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型
制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW
应用范围：
中、大型交换机房和移动机房
计算机房和数据中心（IDC）
高科技环境及实验室
工业控制室和精密加工设备
标准检测室和校准中心
UPS和电池室
生化培养室
医院和检测室
优点与特点：
1、高可靠性、高灵活性、全寿命低成本
2、可拆卸搬运的结构，100%全正面维护，节省机房占地空间
3、艾默生Copeland高效涡旋式压缩机，适合环保制冷剂
4、自张力调节式风机，满足不同机外余压需求
5、大面积V型蒸发器，快速除湿设计，确保节能
6、独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量
7、超大屏幕全中文图形显示屏
8、iCOM强大的联控与通讯功能
9、全新的风冷全调速冷凝器，噪声低
高适应性：
多项节能设计
多种送风方式，满足不同气流组织需求
多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件
适应R22、R407C等不同冷媒
多种监控方式
风冷冷凝器提供适合不同温度环境（包括低温启动）的配置
风冷方式提供超远安装距离和超高落差的方案 2、系列数据
下送风风冷机组技术参数
类型 机型
P1020F
APMS1R P1025F
APMS1R P1030F
APMS1R P1035F
APMS1R P2040F
ARMS1R P2045F
APMS1R P2050F
ARMS1R P2055F
APMS1R P2060F
ARMS1R P2070F
ARMS1R P3080F
ARMS1R P3090F
ARMS1R P3100F
ARMS1R
产品手册艾默生新一代灵冻™系列涡旋冷凝机组
2艾默生新一代灵冻™系列涡旋冷凝机组艾默生环境优化技术为冷冻应用量身定制灵冻系列涡旋冷凝机组,提供2-9HP中温、数码中温和低温冷凝机组,以及12-20HP数码中温和数码低温冷凝机组。艾默生灵冻系列冷凝机组已享誉亚洲市场,以高效节能、运行可靠和友好的控制取得市场信赖。更好的决策更低的电费更低的维护成本智能店高能效高可靠性智能店解决方案作为最具创新性的企业设备管理方法,艾默生智能店™架构整合硬件和服务,为零售商提供对所有设备的整体观察视野,帮助理解设备的实际运行和维护成本。智能店架构从门店设备中提取出信息并转化为可操作的措施。通过专为新门店和现有门店提升价值而量身定做的智能店架构,艾默生旨在帮助零售商：• 为投资回报最大化作出更好的决策• 对特有的需求获取准确的反馈和定制化服务• 以便捷的方式减少运营成本,提高盈利能力节能高效通过采用谷轮涡旋™压缩机技术、变速风扇马达、大容量冷凝盘管和加强版控制逻辑,机组的耗电量明显下降。相比采用全封活塞机组,最终用户可以节约超过20%的年耗电量。可靠性结合久经市场证明高可靠性的谷轮涡旋压缩机和加强版CoreSense™控制器,机组的可靠性大大提高。故障代码报警和复位功能提供的信息,帮助提高系统诊断的速度和准确性。CoreSense™控制器提供过电流、高排气温度、错相反转、压缩机频繁启动、高压停机、低压停机等保护。当发生回液时,集成电子模块也可以发送报警信息给操作员,以避免机组重大损伤。ZX平台冷凝机组满足用户三大需求
3目录灵冻™系列涡旋冷凝机组特点命名规则配置说明机组外形运行范围性能参数技术参数外形尺寸联系方式44561215263437变速风扇马达和高效风扇叶片为最大换热量优化的冷凝盘管ZX, ZXB, ZXL系列专用的电子控制算法在诊断、通讯和保护功能上呈现优势。提供风速控制、基于本地全年环境温度优化能耗。ZXD, ZXLD系列数码容量调节精确控制温度设计特点:• 压缩机运行状态的实时监测• 压缩机反转保护 • 压缩机过电流保护 • 压缩机内置电机保护 • 排气过热保护 • 过电压保护 • 欠电压保护• 高压停机 • 低压停机 (针对中温机组及数码机组)• 制冷剂回液报警• 压缩机最少停机时间• 温度传感器错误报警• 智能店解决方案: 通讯和监测• 紧急运行模式 (仅20HP) 谷轮涡旋压缩机技术 -高效、超静音、高可靠性图1. ZX 平台冷凝机组特点命名规则4XX = 带铰链门5XX = 不带铰链门室外涡旋冷凝机组E = 脂类油0 = 矿物油2.0 - 20.0 HP新一代空白 = 中温B = 中温R134a, 喷气L = 低温D = 数码中温LD =
艾默生高压变频器培
训ppt课件2023REPORTING
•高压变频器基本原理与结构
•艾默生高压变频器产品介绍
•安装调试与操作维护
•故障诊断与处理技巧
•应用案例分析与经验分享
•总结回顾与拓展延伸目录2023
PART01
高压变频器基本原理与结
构2023REPORTING变频器工作原理
交-直-交变换原理
将三相交流电通过整流桥转换为直流
电，再通过逆变桥将直流电转换为频
率可调的交流电。
PWM控制技术
采用脉宽调制技术，通过改变脉冲宽
度来控制输出电压的幅值和频率。矢量控制技术
通过坐标变换将交流电机等效为直流
电机进行控制，实现高性能调速。高压变频器特点及应用
直接接入高压电网，无
需降压变压器，减少投
资成本和占地面积。适用于大功率电机驱动，
满足重载启动和调速需
求。采用先进的功率器件和
散热设计，确保长时间
稳定运行。适用于电力、冶金、石
油、化工、矿山等领域
的大型电机驱动系统。高压输入大功率输出高可靠性广泛应用
包括输入滤波器、整流桥、直流环节、逆变桥和输出滤波器。
主电路结构
辅助设备
关键元器件
包括控制电源、冷却系统、保护电路和人机界面等。采用高性能IGBT或IEGT等功率器件，确保高效能量转换和低谐波失真。0302
01主电路结构与辅助设备
支持开环V/F控制、闭环矢量控制
和直接转矩控制等多种控制方式。控制方式包括调速范围、稳态精度、动态响
应、效率等指标，满足不同应用需
求。
性能参数
提供标准的通讯接口，如Modbus、
Profibus等，方便与上位机或PLC进
行通讯。
通讯接口控制方式及性能参数
PART02
艾默生高压变频器产品介
绍2023REPORTING
功率范围从75kW到
315kW，电压等级为3kV
和6kV，适用于风机、水
泵等通用负载。EV1000系列
功率范围从315kW到
5MW，电压等级为6kV和
10kV，适用于大型风机、
水泵、压缩机等重载负载。EV2000系列
功率范围从5MW到
20MW，电压等级为10kV，
适用于大型工业设备、电
