成套电气设备报价

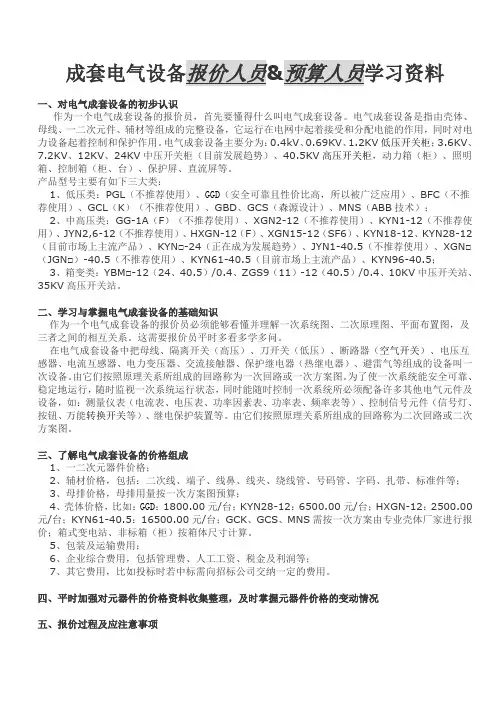

成套电器设备学习资料

一、对电器成套设备的初步认识

作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。电器成套设备是指由壳体、 母线、一二次元件、 辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用， 同时对电 力设备起着控制和保护作用。电器成套设备主要分为： 0.4kV、0.69KV、1.2KV低压开关柜;3.6KV、

7.2KV、12KV 24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控 制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：

1、 低压类：PGL（不推荐使用）、GG（安全可靠且性价比高，所以被广泛应用）、 BFC（不推荐

使用）、GCL（K）（不推荐使用）、GBD GCS（森源设计）、MNS（ABB技术）；

2、 中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12 （不推荐使用）、

JYN2,6-12 （不推荐使用）、HXGN-12（F）、XGN15-12（SF6、KYN18-12 KYN28-12（目前市场上主

流产品）、KYNO-24 （正在成为发展趋势）、JYN1-40.5 （不推荐使用）、XGNl（JGNO） -40.5 （不

推荐使用）、KYN61-40.5 （目前市场上主流产品）、 KYN96-40.5；

3、 箱变类：YBMD-12 （24、40.5）/0.4、ZGS9（ 11）-12 （40.5）/0.4、10KV中压开关站、35KV

高压开关站。

二、学习与掌握电器成套设备的基础知识

作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布臵图，及 三者之间的相互关系。这需要报价员平时多看多学多问。

在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（ 空气开关）、电压互 感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一 次设备。由它们按照原理关系所组成的回路称为一次回路或一次方案图。 为了使一次系统能安全可靠、 稳定地运行，

随时监视一次系统运行状态， 同时能随时控制一次系统所必须配备许多其他电器元件及 设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、 按钮、万能转换开关等） 、继电保护装臵等。由它们按照原理关系所组成的回路称为二次回路或二次 方案图。

三、了解电器成套设备的价格组成

1 、一二次元器件价格；

2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；

3 、母排价格，母排用量按一次方案图预算；

4、壳体价格，比如： GGD： 1800.00元/台； KYN28-12： 6500.00 元/台； HXGN-1：2 2500.00元/台； KYN61-40.5： 16500.00元/台；GCK GCS MNS需按一次方案由专业壳体厂家进行报价；箱式变电站、 非标箱（柜）按箱体尺寸计算。

5 、包装及运输费用；

6 、企业综合费用，包括管理费、人工工资、税金及利润等；

7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。

四、平时加强对元器件的价格资料收集整理，及时掌握元器件价格的变动情况 五、报价过程及应注意事项

1、 对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行

核对、然后分配归类。按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要 求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布臵图（平面布臵图上 反映柜与柜之间有无母线桥架及母线桥架长度）。

2、 相关注意事项：

① 、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：

DXN-1Q 24/35Q）及电磁锁，出线柜需配带电显示器（提示型： DXN-10/35T）及接地开关联锁装臵。

② 、两路电源进线时考虑备自投装臵，两路电源进线与母联之间考虑电气及机械联锁装臵 （三合两）

③ 、六氟化硫环网柜与KYN28-12中臵柜一般需配温湿度控制器及加热器。

④ 、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩 套管，接头也应用绝缘罩包覆。

⑤ 、了解低压塑壳断路器附件的意义，如下表：

序号 附件代号 含义 序号 附件代号 含义

1 3300 普通型 11 3380 带分励线圈及二组辅助触头

2 3300P 带电动操作机构二 12 3370 带辅助触头及欠压线圈

3 3300Z 带手动操作机构 13 3308 带报警触头

4 33002 电动机保护型 14 3318 带分励线圈及报警触头

5 3310 带分励线圈 15 3328 带辅助触头及报警触头

6 3320 带辅助触头— 16 3338 带欠压线圈及报警触头

7 3330 带欠压线圈…1 17 3348 带分励线圈、辅助触头及报警触头

8 3340 带分励线圈及辅助触头: 18 3368 带二组辅助触头及报警触头

9 3350 带分励线圈及欠压线圈: 19 3378 带辅助触头、欠压线圈及报警触头

10 3360 带二组辅助触头

⑥、了解低压抽出式开关柜结构（抽屉柜抽屉安装总有效高度w 1800.00mm，详见下表:

开关柜 型号 抽屉模数 GCK GCS MNS

1/2单元 1/2 X 2X 9 层（或 1/2 X 2X

8

层） 1/2 X 2X 11 层 1/2 X 2X 9 层

1/4单元 / / 1/4 X 4X 9 层

1单元 9层（1单元高度为：

200.00mm

或8层（1单兀咼度为：

220.00mm 11层（1单元高度为：

160.00mm 9层（1单元高度为：

200.00mm

1.5单元 6层（1.5单元高度为：

300.00mm 1.5单兀咼度为：240.00mm 6层（1.5单元高度为：

300.00mm

2单元 4层（2单元高度为：

400.00mm

或4层（2单兀咼度为：

440.00mm 2单兀咼度为：320.00mm 4层（2单元高度为：

400.00mm

3单元 3层（3单元高度为： 3单兀咼度为：480.00mm 3层（3单元高度为：

600.00mm

600.00mm 注：1、以常用塑壳断路器而言，63A抽屉模数为1/2或1/4 , 100A（ 125A）、160A、225A （250A）为

1模数或1.5模数，400A为2模数或3模数，630A为2模数或3模数，当630A做成抽屉有困难时可 改为固定插拔式安装。

2、 GCS MNS有经济型与标准型之分；GCK GCS MNSS可做成固定分隔式。

3、 抽屉柜单元抽屉有效安装尺寸：

160mm 160.00mm-41.00mm=119.00mm

200mm 200.00mm-41.00mm=159.00mm

220mm 220.00mm-41.00mm=179.00gm

240mm 240.00mm-41.00mm=199.00mm

320mm 320.00mm-41.00mm=279.00mm

400mm 400.00mm-41.00mm=359.00mm

600mm 600.00mm-41.00mm=559.00mm

⑦ 、GGD5体电器元件有效安装尺寸：

600mn柜宽：600.00mm-5X 2-25 X 2-30 x 2=480.00mm

800mn柜宽：800.00mm-5X 2-25 x 2-30 x 2=680.00mm

1000mm柜宽：1000.00mm-5X 2-25 x 2-30 x 2=880.00mm

1200mm柜宽：1200.00mm-5X 2-25 x 2-30 x 2=1080.00mm

⑧ 、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约 16米

（柜宽为800mn时）。当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及 空气开关安装位臵都要下移，故母线长度还应加长每相约 0.6m;当母线长度大于6m时，母线之间需

考虑搭接头；当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。

六、熟悉并掌握常用技术数据

1、母排理论重量及载流量选用表

a） 、接触面搪锡或镀锡。

b） 、环境温度：铜母线为40C，铝母线为35T，最高工作温度为85C。

c） 、周围环境温度不等于40C的校正系数见下表

系数见下表

周围环境温度C； 10 15 20 25 30 35 40 45

1 50

温度校正系数 .29 1.25 1.20 1.15 1.11 1.05 1.0 0.94

0.88

d）、周围环境温度不等于35C的校正系数见下表

周围环境温度C 10 15 20 25 30 35 40 45

50

温度校正系数 .22 1.18 1.14 1.09 1.05 1.0 0.95 0.89 0.84

e）、理论重量及载流量选用表

矩型母线允许载流量（交流/直流）最高温度+85C

规格（mm 重量（kg/m） 允许载流量（A）

铜 铝 铜 铝 单根 双根 单根 双根

15X 3 0.4 0.12 205 170 —

20X 3 0.53 0.16 270 — 220 —

25X 3 0.67 0.20 330 — 270 —

30 X 4 1.07 0.32 465 — — —

40 X 4 1.42 0.43 610 ---/1060 495

---/880

40 X 5 1.78 0.54 685/690 ---/1220 555/560 ---/995

50 X 5 2.22 0.68 840/850 ---/1490 685/690 ---/1215

50 X 6 2.67 0.81 935/940 ---/1660 765/770

---/1355

60 X 6 3.2 0.97 1 100/1120 1700/1950 900/910 1390/1605

80X 6 J 4.27 1.3 1445/1475 2060/2570 1190/1200 1680/2070

100X 6 5.34 1.62 1 770/1830 2410/3170 1470/1500 2000/2095

60 X 8 4.27 1.3 1290/1310 2110/2420 1055/1075 1730/1890

80X 8 5.7 1.73 1 650/1715 2560/3020 1360/1395 2100/2470

100X 8 7.12 2.16 2030/2130 3720/3990 1670/1740 2460/3040

120X 8 8.53 2.59 2 340/2540 3320/4300 1960/2100 2730/3450

60 X 10 5.34 1.62 1 440/1490 2500/2660 1190/1210 2070/2170

80 X 10 7.12 2.16 1 855/1945 3030/3430 1520/1585 2480/2820

100X 10 8.9 2.7 2260/2420 3520/4225 1870/1960 2940/3450

120X 10 10.7 3.24 2 585/2880 4000/4890 2140/2370 3300/4000

2、热轧等边角钢

钢号 规格 重量（kg/m）

2.5 25 X 25 X

3 1.124

25 X 25 X

4 1.459

3 30 X 30 X
