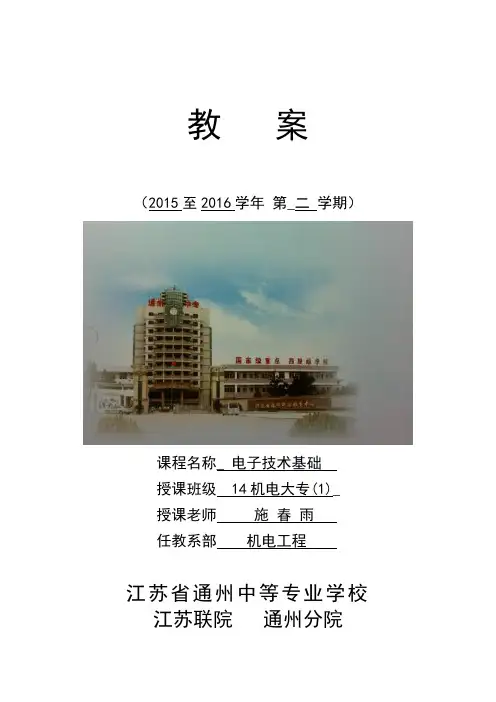

教 案
（2015至2016学年 第_二 学期）
课程名称_ 电子技术基础
授课班级 14机电大专(1)_
授课老师 施 春 雨
任教系部 机电工程
江苏省通州中等专业学校
江苏联院 通州分院
课题名称 任务一 半导体二极管的识别与检测
知识点一 半导体基本知识
授课课时 2课时 授课形式 新授课
教学目标 一、知识与技能目标：
掌握PN结的单向导电特性。
二、过程与方法目标：
引导式教学，教师要注意激发学生学习兴趣，引导学生积极思考、讨论，解决问题。应答性学习、自主学习。
三、情感态度价值观目标：
1. 激发学生浓厚的学习兴趣，培养学生严谨的科学态度
2. 培养学生的观察能力和理论联系实际的能力
教学重点 本征半导体，杂质半导体
PN结的单向导电特性。
教学难点 本征半导体，杂质半导体
PN结的单向导电特性。
教学方法 讲解法、观察法、讲授法、分组讨论法
教学资源准备 基本教学用具
教学情境创设
更新、补充、删节的内容 教学环节 教学内容（知识或技能点） 教师活动 学生活动 信息技术
复习提问
引入新课
讲授新课
一、半导体及其特点
自然界的物质按其导电能力可分为导体、绝缘体和半导体三大类，半导体的导电能力介于导体和绝缘体之间。半导体器件具有重量轻、体积小、耗电少、寿命长、工作可靠等突出优点，在电子技术中得到了广泛的应用。
半导体的常用材料为锗、硅等，因其材料的敏感性，半导体的导电能力受外界条件的影响较大，具体特点如下：
1．半导体的导电性能与温度有关。
2．半导体的导电性能与光照有关。
3．在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。
二、本征半导体
纯净的半导体称为本征半导体。
常用的半导体材料硅（Si）和锗（Ge）均为4价元素，最外层有4个电子。其晶体结构中，相邻两个原子的一对最外层电子（价电子）成为共用电子，形成共价键结构，如图1.1.1所示。
第十章题解－1 第十章 直流电源
自 测 题
一、判断下列说法是否正确，用“√”“×”表示判断结果填入空内。
（1） 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ 错 ）
（2） 直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（对 ）
（3）在变压器副边电压和负载电阻相对同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。（ 对 ）
因此，它们的整流管的平均电流比值为2:1。（ 错 ）
（4）若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。（ 对 ）
（5）当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（ 错 ）
（6）一般情况下，开关型稳压电路比线性稳压电路效率高。（ 对 ）
解：（1）× （2）√ （3）√ × （4）√ （5）×
（6）√
二、在图10.3.1（a）中，已知变压器副边电压有效值U2为10V，23TCRL（T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为
A. 14V B. 12V C. 9V D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ B ；
（2）电容虚焊时UO（AV）≈ C ；
（3）负载电阻开路时UO（AV）≈ A ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ D 。
解：（1）B （2）C （3）A （4）D
三、填空： 第十章题解－2
图T10.3
在图T10.3所示电路中，调整管为 T1 ，采样电路由 R1 R2 R3

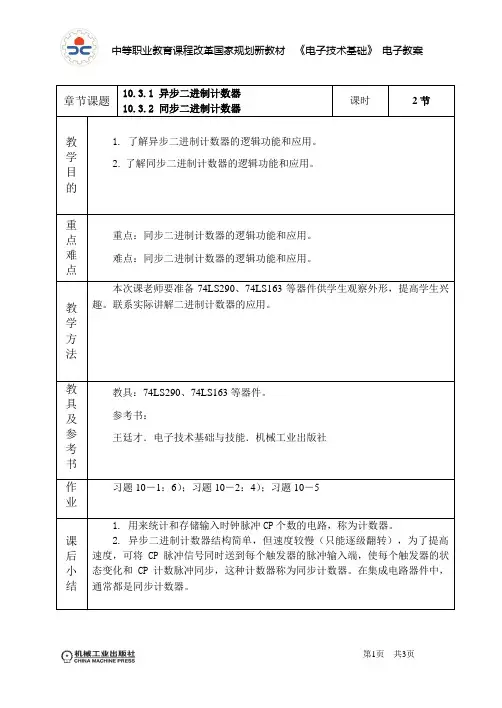

中等职业教育课程改革国家规划新教材 《电子技术基础》 电子教案
第1页 共4页
章节课题 10.3.1 异步二进制计数器
10.3.2 同步二进制计数器 课时 2节
教
学
目
的 1. 了解异步二进制计数器的逻辑功能和应用。
2. 了解同步二进制计数器的逻辑功能和应用。
重点难点 重点：同步二进制计数器的逻辑功能和应用。
难点：同步二进制计数器的逻辑功能和应用。
教学方法 本次课老师要准备74LS290、74LS163等器件供学生观察外形，提高学生兴趣。联系实际讲解二进制计数器的应用。
教具及参考书 教具：74LS290、74LS163等器件。
参考书：
王廷才．电子技术基础与技能．机械工业出版社
作业 习题10－1：6）；习题10－2：4）；习题10－5
课
后
小
结 1. 用来统计和存储输入时钟脉冲CP个数的电路，称为计数器。
2. 异步二进制计数器结构简单，但速度较慢（只能逐级翻转），为了提高速度，可将CP脉冲信号同时送到每个触发器的脉冲输入端，使每个触发器的状态变化和CP计数脉冲同步，这种计数器称为同步计数器。在集成电路器件中，通常都是同步计数器。
中等职业教育课程改革国家规划新教材 《电子技术基础》 电子教案
第2页 共4页 教学内容
教 学 内 容
10.3 计数器
10.3.1 异步二进制计数器
计数脉冲只加到部分触发器的时钟脉冲输入端上，而其他触发器的触发信号则由电路内部提供，应翻转的触发器状态更新有先有后的二进制计数器，称为异步二进制计数器。
图10-8所示为用4个JK触发器组成的四位异步二进制加法计数器。
湘乡市第一职业中专 《电子技术基础》 教案 教师：李梅阳

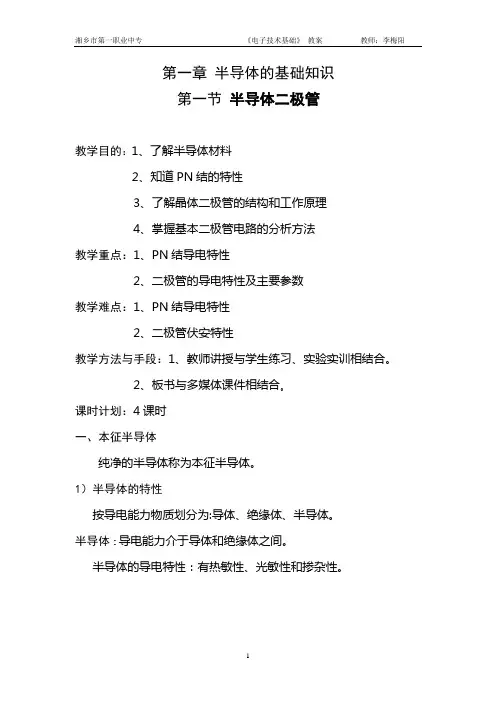

1 第一章 半导体的基础知识
第一节 半导体二极管
教学目的：1、了解半导体材料
2、知道PN结的特性
3、了解晶体二极管的结构和工作原理
4、掌握基本二极管电路的分析方法
教学重点：1、PN结导电特性
2、二极管的导电特性及主要参数
教学难点：1、PN结导电特性
2、二极管伏安特性
教学方法与手段：1、教师讲授与学生练习、实验实训相结合。
2、板书与多媒体课件相结合。
课时计划：4课时
一、本征半导体
纯净的半导体称为本征半导体。
1）半导体的特性
按导电能力物质划分为:导体、绝缘体、半导体。
半导体：导电能力介于导体和绝缘体之间。
半导体的导电特性：有热敏性、光敏性和掺杂性。 湘乡市第一职业中专 《电子技术基础》 教案 教师：李梅阳
2 本征激发：我们把在热或光的作用下,本征半导体中产生电子空穴对的现象,称为本征激 发,又称为热激发。本征激发产生了电子－空穴对。
二、杂质半导体
1）N型半导体
在纯净的半导体硅（或锗）中掺入微量五价元素（如磷）后,就可成为N型半导体,在这种半导体中,自由电子数远大于空穴数,导电以电子为主,故此类半导体亦称电子型半导体。
自由电子--多数载流子（简称多子）,空穴--少数载流子（简称少子）
2）P型半导体
在硅（或锗）的晶体内掺入少量三价元素杂质,如硼（或铟）等，就构成了P型半导体，在这种半导体中，自由电子数远小于空穴数，导电以空穴为主，故此类半导体亦称为空穴型半导体。
三、 PN结
1） PN结的形成
在一块完整的晶片上,通过一定的掺杂工艺,一边形成P型半导体,另一边形成N型半导体。在交界面两侧形成一个带异性电荷的离子层,称为空间电荷区,并产生内电场,其方向是从N区指向P区,内电场的建立阻碍了多数载流子的扩散运动,随着内电场的加强,多子的扩散P型半导体N型半导体＋＋＋＋＋＋＋＋＋＋＋＋湘乡市第一职业中专 《电子技术基础》 教案 教师：李梅阳
