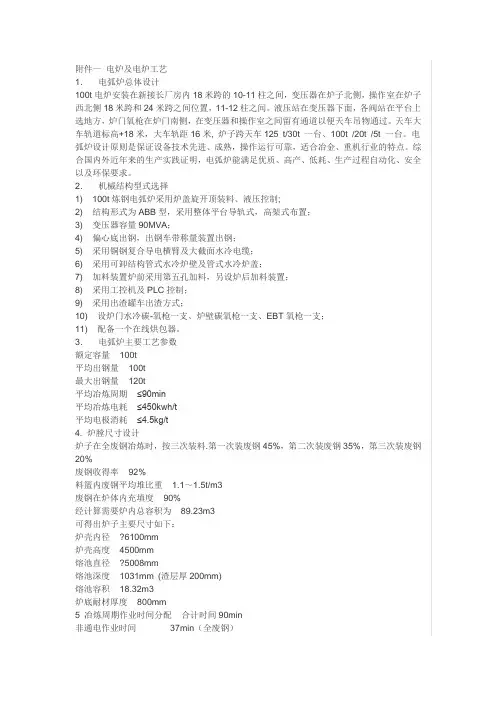

附件一 电炉及电炉工艺
1． 电弧炉总体设计
100t电炉安装在新接长厂房内18米跨的10-11柱之间，变压器在炉子北侧，操作室在炉子西北侧18米跨和24米跨之间位置，11-12柱之间。液压站在变压器下面，各阀站在平台上选地方，炉门氧枪在炉门南侧，在变压器和操作室之间留有通道以便天车吊物通过。天车大车轨道标高+18米，大车轨距16米, 炉子跨天车125 t/30t 一台、100t /20t /5t 一台。电弧炉设计原则是保证设备技术先进、成熟，操作运行可靠，适合冶金、重机行业的特点。综合国内外近年来的生产实践证明，电弧炉能满足优质、高产、低耗、生产过程自动化、安全以及环保要求。
2． 机械结构型式选择
1) 100t炼钢电弧炉采用炉盖旋开顶装料、液压控制;
2) 结构形式为ABB型，采用整体平台导轨式，高架式布置；
3) 变压器容量90MVA；
4) 偏心底出钢，出钢车带称量装置出钢；
5) 采用铜钢复合导电横臂及大截面水冷电缆；
6) 采用可卸结构管式水冷炉壁及管式水冷炉盖；
7) 加料装置炉前采用第五孔加料，另设炉后加料装置；
8) 采用工控机及PLC控制；
9) 采用出渣罐车出渣方式；
10) 设炉门水冷碳-氧枪一支、炉壁碳氧枪一支、EBT氧枪一支；
11) 配备一个在线烘包器。
3． 电弧炉主要工艺参数
额定容量 100t
平均出钢量 100t
最大出钢量 120t
平均冶炼周期 ≤90min
平均冶炼电耗 ≤450kwh/t
平均电极消耗 ≤4.5kg/t
4. 炉膛尺寸设计
炉子在全废钢冶炼时，按三次装料.第一次装废钢45%，第二次装废钢35%，第三次装废钢20%
废钢收得率 92%
料篮内废钢平均堆比重 1.1～1.5t/m3
废钢在炉体内充填度 90%

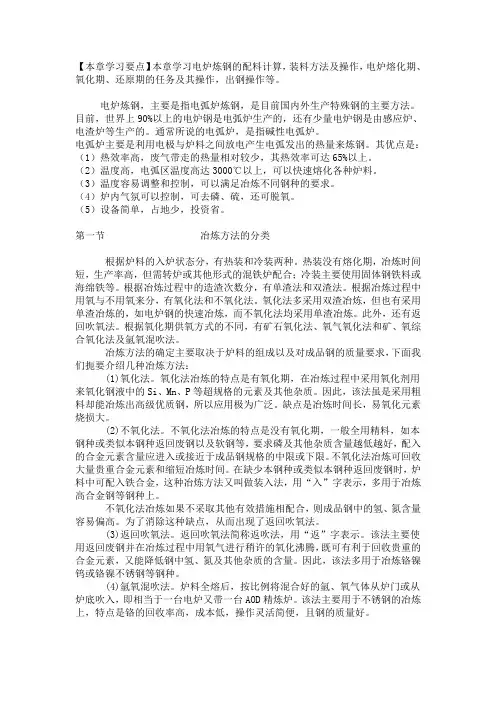

【本章学习要点】本章学习电炉炼钢的配料计算，装料方法及操作，电炉熔化期、氧化期、还原期的任务及其操作，出钢操作等。
电炉炼钢，主要是指电弧炉炼钢，是目前国内外生产特殊钢的主要方法。目前，世界上90%以上的电炉钢是电弧炉生产的，还有少量电炉钢是由感应炉、电渣炉等生产的。通常所说的电弧炉，是指碱性电弧炉。
电弧炉主要是利用电极与炉料之间放电产生电弧发出的热量来炼钢。其优点是：（1）热效率高，废气带走的热量相对较少，其热效率可达65%以上。
（2）温度高，电弧区温度高达3000℃以上，可以快速熔化各种炉料。
（3）温度容易调整和控制，可以满足冶炼不同钢种的要求。
（4）炉内气氛可以控制，可去磷、硫，还可脱氧。
（5）设备简单，占地少，投资省。
第一节 冶炼方法的分类
根据炉料的入炉状态分，有热装和冷装两种。热装没有熔化期，冶炼时间短，生产率高，但需转炉或其他形式的混铁炉配合；冷装主要使用固体钢铁料或海绵铁等。根据冶炼过程中的造渣次数分，有单渣法和双渣法。根据冶炼过程中用氧与不用氧来分，有氧化法和不氧化法。氧化法多采用双渣冶炼，但也有采用单渣冶炼的，如电炉钢的快速冶炼，而不氧化法均采用单渣冶炼。此外，还有返回吹氧法。根据氧化期供氧方式的不同，有矿石氧化法、氧气氧化法和矿、氧综合氧化法及氩氧混吹法。
冶炼方法的确定主要取决于炉料的组成以及对成品钢的质量要求，下面我们扼要介绍几种冶炼方法：
(1)氧化法。氧化法冶炼的特点是有氧化期，在冶炼过程中采用氧化剂用来氧化钢液中的Si、Mn、P等超规格的元素及其他杂质。因此，该法虽是采用粗料却能冶炼出高级优质钢，所以应用极为广泛。缺点是冶炼时间长，易氧化元素烧损大。
(2)不氧化法。不氧化法冶炼的特点是没有氧化期，一般全用精料，如本钢种或类似本钢种返回废钢以及软钢等，要求磷及其他杂质含量越低越好，配入的合金元素含量应进入或接近于成品钢规格的中限或下限。不氧化法冶炼可回收大量贵重合金元素和缩短冶炼时间。在缺少本钢种或类似本钢种返回废钢时，炉料中可配入铁合金，这种冶炼方法又叫做装入法，用“入”字表示，多用于冶炼高合金钢等钢种上。
电弧炉炼钢工艺过程简述 2010-4-15
电弧炉炼钢从整体可分为原材料的收集、冶炼前的准备工作、熔化期、氧化期和还原期五大阶段。
原材料的收集
废钢是电弧炉炼钢的主要材料，废钢质量的好坏直接影响钢的质量、成本和电炉生产率，因此，对废钢有如下几点要求：
(1)废钢表面应清洁少锈，因废钢中沾有的泥沙等杂物会降低炉料的导电性能，延长熔化时间，还会影响氧化期去磷效果以及侵蚀炉衬。废钢锈蚀严重或沾有油污时会降低钢和合金元素的收得率，增加钢中的含氢量。
(2)废钢中不得混有铅、锡、砷、锌、铜等有色金属。铅的密度大，熔点低，不溶于钢液，易沉积在炉底缝隙中造成漏钢事故。锡、砷和铜，易引起钢的热脆。
(3)废钢中不得混有密封容器，易燃、易爆物和有毒物，以保证安全生产。
(4)废钢化学成分应明确，硫、磷含量不宜过高。
(5)废钢外形尺寸不能过大(截面积不宜超过150mm×150mm，最大长度不宜超过350mm)。生铁在电弧炉炼钢中，一般被用来提高炉料的配碳量，通常配入量不超过炉料的30%。
冶炼前的准备工作
配料是电炉炼钢工艺中不可缺少的组成部分，配料是否合理关系到炼钢工能否按照工艺要求正常地进行冶炼操作。合理的配料能缩短冶炼时间。配料时应注意：一是必须正确地进行配料计算和准确地称量炉料装入量。二是炉料的大小要按比例搭配，以达到好装、快化的目的。三是各类炉料应根据钢的质量要求和冶炼方法搭配使用。四是配料成分必须符合工艺要求。
一般冶炼方法对炉料中的主要元素含量要求如下：
(1)碳含量。炉料中含碳量应保证氧化期有足够量的碳进行碳氧反应，达到去气、去夹杂物的目的。配碳量根据熔化期碳的烧损、氧化期的脱碳量和还原期增碳量这3个因素来确定，要求炉料熔清时，钢中碳量高出成品规格下限0.3%～0.4%；但配碳量也不能过高，否则会延长氧化时间并使钢液过热。
(2)硅含量。含硅量一般不大于炉料的0.8%，过高会延缓钢液的沸腾。
电炉炼钢配料工艺规程
电炉炼钢用原材料的好坏，直接影响到炼钢生产的全过程和钢的质量、产量、消耗等技术经济指标。因此，炼钢用原材料都必须符合相应的国家、部或厂订技术标准。
1钢铁料
1．1钢铁料是电炉钢生产的最基本原料，包括：生铁、重型废钢（外厂切头、报废钢锭、钢坯、余水等）、中型废钢、轻薄料等。对钢铁料的基本要求是：成分准确、块度合适、不允许有混有易爆炸物、密封容器、有毒物和铜、铅、锌、锡等有色金属。铁料中的油污要烧掉、泥砂杂物等要清除。因此要求：严格验收、分选、分类保管。
1．2块度：重型废钢要求不大于1000×500×500mm，最大质量不大于5000Kg；中型废钢要求不大于800×400×200mm，单重≤500㎏，堆积密度≥0.7t/m3；薄板及切边、钢丝、盘条、钢绳等要求压块、打包、打捆，成型后的铁料密度要大于2t/m3，外型尺寸不大于800×500×400mm；块度不合上述要求的废钢要求进行切割、加工；废铁要求尺寸(长×宽×高)≤800×600×400mm，S、P≤0.15%；
1．3废钢和废铁，碳素废钢和合金废钢要求分开。高硫铁、含S、P比较高的钢巴、高锰废钢等要按种类分开堆放。
1．4返回废钢应按化学成份分类保管。
1.4.1高合金钢切头按钢号分类保管，不许混有泥砂、火砖、油污等；
1.4.2余水钢巴应做成分分析后做标志，避免配料混装；
1.4.3用于配料的报废高合金钢锭必须有化学成份。
1．5生铁应按级别堆放，要求有化学成份分析单，成份及外型尺寸应符合Q/JGGB84（S）-2008要求，单重≤40㎏。
2.配料制度
2.1钢铁料配比
配料工按每炉55-65%废钢、30-40%生铁的比例进行配料，并辅以少量废铁、切头；
2.2料篮装料,装料过程,不得使用钢球砸料。
2.3钢铁料要求：清洁、干燥、无油污,不得混有密封罐等危险品。
2.4每罐料配料顺序：先装入轻薄料、生铁,中间装入重、中型废钢,最后在面上铺上轻薄料；如遇特殊情况需配入超常料时应在一次料中配入或单独吊入。
